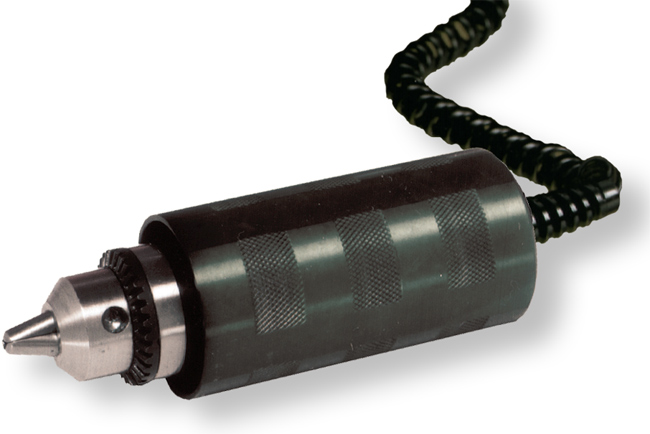

STJ Universeller Drehmomentsensor - STJ Serie


Das Modell STJ Universeller Drehmomentsensor - STJ Serie ist nicht mehr verfügbar und wurde durch das Modell R50 Series ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in USADer Sensor misst Drehmomente in 2 verschiedene Richtungen und ist bei vielen verschiedenen Anwendungen einsetzbar. Der Sensor hat außerdem noch eine Bohrfutter für Material für bis zu 12,7mm Durchmesser, abhängig von der Kapazität.

Der Sensor kann entweder an einem stehenden Drehmomentmesser angebracht werden oder mobil genutzt werden. Die Kapazitäten des Sensors reichen von 7 Ncm bis 1150 Ncm.

Für die Verwendung mit BGI ferngesteuertem Kraftmessgerät entwickelt.

Merkmale

  • Austauschbarer Sensor der BGI- Familie.
  • Robustes Aluminiumgehäuse.
  • Integriertes Modul speichert alle Kalibrierungen und Konfigurationen.
  • Das "NIST Kalibrierungs Zertifikat" wird mitgeliefert.
  • Misst Drehmoment in beide Richtungen (bi-direktional)
  • 3 Jahre Garantie

Spannungsbereiche

Model Ranges Auflösung Bohrfuttergröße
STJ-10OZ 7 Ncm
7 kgFmm
0,005 Ncm
0,005 kgFmm
9,5 mm
STJ-20OZ 14 Ncm
14 kgFmm
0,01 Ncm
0,01 kgFmm
9,5 mm
STJ-50OZ 35 Ncm
36 kgFmm
0,05 Ncm
0,05 kgFmm
9,5 mm
STJ-12 135 Ncm
140 kgFmm
0,1 Ncm
0,1 kgFmm
12,7 mm
STJ-50 570 Ncm
580 kgFmm
0,5 Ncm
0,5 kgFmm
12,7 mm
STJ-100 1150 Ncm
1150 kgFmm
1 Ncm
1 kgFmm
12,7 mm

Abmessungen

Abmessungen BGI Sensoren STJ


Zubehör

AC1007


  • Tischständer für den STJ Jacobs Klemmen Sensor

Mehr Details

BGI


  • Vollständig austauschbare Kraft- und Drehmomentsensoren mit "Personality Modul" (speichert Kalibrier- und Nutzerdaten)
  • Ein I/O Anschluss für externe Gerätekontrolle
  • Der BGI besitzt eine programmierbare, automatische Ausschaltfunktion.
  • Wählbare Messeinheiten
  • Druckknopf Kalibrierung
  • Funktioniert mit Batterie und unter AC- Spannung
  • Durch die besondere Entwicklung des BGI kann man unzählig viele verschiedene Sensoren anschließen.
  • Jeder Sensor hat eine programmierbare Standardkonfiguration.
  • RS-232, Mitutoyo und analoge Ausgänge
  • GCL- Gauge Control Language für vollständige Computersteuerung
  • Durchschnittsmodus für Durchschnittsmessungen für bestimmte Periode
  • Spitzenwerte werden im Datenspeicher gespeichert
  • Externer Auslöser für Datenerfassung und Schaltkontake
  • Programmierbare Sollwerte mit Ausgabefunktion
  • Spitzenwertspeicherung
  • Betrieb mit Batterie oder Netzteil
  • MESUR™ Lite Datenerfassungssoftware inbegriffen (erfordert optionales Kabel)

Mehr Details


STJ-10OZ, STJ-20OZ, STJ-50OZ:
Größe A: 122,4 mm

STJ-12, STJ-50, STJ-100:
Größe A: 131,8 mm

Spezifikationen

Genauigkeit:
± 0,35% des Vollausschlags ± 1 Ziffer + BGI
Gewicht:
Ab 0,6 kg
Garantie:
3 Jahre
