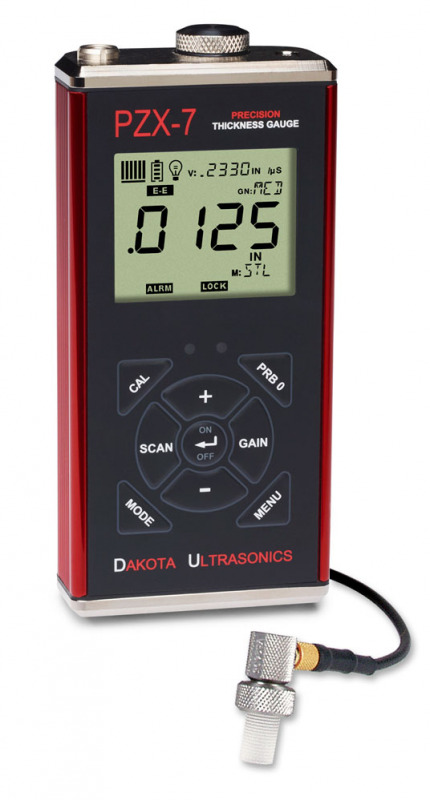

PZX-7 Präzisions-Ultraschall-Wandstärkemessgerät


Der PZX-7 ist ein Präzisions-Ultraschall-Wandstärkemessgerät für hochauflösende Messungen an dünnen Metall-und Kunststoffwänden.

Messbereich mit Standard Sonde mit Vorlaufspitze

0,150 - 25,40 mm

Messbereich mit Kontaktsonde

bis zu 915,0 mm (je nach Material und Prüfkopf)

Der PZX-7 ist ein Präzisions-Ultraschall-Wandstärkemessgerät für hochauflösende Messungen an dünnwandigem Metall und Kunststoff. Dank seinem robusten Gehäuse aus stranggepresstem Aluminium,  ist ein störungsfreier Einsatz auch unter härtesten Anwendungssbedingungen gewährleistet.

Der Messbereich in Stahl liegt bei 0,15 bis 25,40 mm. Mit einem Einzelelement-Vorlaufspitzen-Prüfkopf messen die Messgeräte dünne Materialien und entfernen automatisch alle Beschichtungen im Echo-Echo-Modus (EE). Bei der Messung dickerer Materialien wechseln das Messgerät automatisch in den Interface-Echo-Modus (IE). Für das Messen von Kunststoff, muss der Kunststoffmodus (PLAS) ausgewählt werden und die optionale  Sonde mit Verzögerungsspitze aus Graphit Delay verwenden werden.

Zusätzliche Messmodi beinhalten den Differential (DIFF) Modus, bei dem ein "Nennwert" eingestellt wird und das Messgerät die ± Differenz zwischen der Nenn- und der tatsächlichen Wandstärke anzeigt. Ein akkustischer und visueller Alarm (vom Benutzer eingestellte Hi/Low-Grenzwerte) wird ausgelöst, wenn die Grenzwerte erreicht wurden.

Dieses Wanddoickenmessgerät kann auch mit Einzelelement-Kontaktprüfköpfen für Wanddickenmessungen bis zu 914 mm verwendet werden. Obwohl der PZX-7 keinen eingebauten Speicher hat, kann er einzelne Werte (Wert auf dem Display) über den USB-Anschluss an einen PC übertragen werden (Software ist dafür nicht erforderlich).


Merkmale
  • Messbereich auf Stahl:
    0,150-25,40 mm mit Standard-Prüfkopf mit Verzögerungsspitze
  • Auflösung 0.001 mm
  • Maßeinheit umschaltbar zwischen mm und Zoll
  • Schlagfestes Gehäuse aus extrudiertem Aluminium
  • Das gut sichtbare LCD-Display ist bei allen Lichtverhältnissen und Temperaturen lesbar von bis zu -30 °C
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • 5 Jahre Garantie

Vorlaufspitzen für das PZX-7:
P/N Beschreibung Standard / Optional Abbildung
X-231-0000 1/4" x 3/8"
Für alle Metalle
(kurz)
Standard
X-241-0000 1/4" x 1/2"
Für alle Metalle
(lang)
Standard
X-633-0000 1/4" x 3/8"
Grafit-Spitze
Für dünnen Kunststoff
(kurz)
Optional

Die Grafitspitze wird im speziellen Plastikmodus verwendet um Kunststoffe zu messen.


Lieferumfang

Das PZX-7 Wandstärkenmessgerät wird in einem kompletten Set geliefert in einem Plastikkoffer:

  • PZX-7 Wanddickenmessgerät
  • T-402-5507 1/4" 15 MHz Prüfkopf inkl. Verzögerungsspitze
  • 120ml Kopplungsgel
  • NIST rückführbares Kalibrierzertifikat
  • USB-C Datentransferkabel
  • 2 AA Batterien
  • Bedienungsanleitung





Ähnliche Produkte

TI-PVX Präzises Ultraschall Wanddickenmessgerät mit A/B-Scan


  • Automatische Verstärkungskontrolle für mehrfache Echos und Farbmessungen.
  • Mehrere Kalibrierungsoptionen: Einpunkt, Zweipunkt, oder Auswahl aus Materialliste.
  • 16 Werkseinstellungen und 48 benutzerdefinierte Einstellungen, die für spezielle Anwendungen eingestellt werden können.

Mehr Details

TI-PVX Präzises Ultraschall Wanddickenmessgerät mit A/B-Scan

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse

Kategorie Zubehör für Wanddickenmessgeräte


Hier finden Sie ein passendes Zubehör für unsere Ultraschall-Wanddickenmessgeräte wie Kopplugsflüssigkeit, Kalibrierblöcke, Schutztaschen und Datenkabel.

Mehr Details

Kategorie Zubehör für Wanddickenmessgeräte Zubehör für Wanddickenmessgeräte

Spezifikationen
Messbereich mit Standard-Prüfkopf (T-402-5507) auf Stahl: 0.15-25.40 mm with standard Prùfkopf mit Voralaufspitze auf Stahl
Prüfkopf (Standard): 15 MHz mit Vorlaufspitze mit 1/4 Zoll Durchmesser und Kabel (Bestellnr. T-402-5507)
Schallgeschwindigkeitsbereich: 305 bis 18,542 Meter/Sekunde
Auflösung: 0,001 mm. 0,01 mm benutzerdefinierte Einheiten und Auflösung
Display: Multifunktions-4,5-stelliges Flüssigkristalldisplay mit 7 Segmenten und Hintergrundbeleuchtung
Pulswiederholungsfrequenz (PRF): 200 Pulsierungen/Sekunde
Messmodus: Pulse-Echo (P-E), Echo-Echo (E-E), Interface Echo (I-E) and Plastics (PLAS)
Kabellänge: 1.2 m
Displayaktualisierungsrate: 10 Aktualisierungen/Sekunde
Batterien: 2 x AA 1,5 V Alkali-, 1,2 V NiCad- oder 1,5 V Lithium AA-Zellen (wiederaufladbare Batterien können verwendet werden)
Batterie Lebendsdauer: 35 Stunden auf alkalisch und 18 Stunden auf NiCad
Gehäuse: Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Schutzklasse: IP65
Gewicht: 308 Gramm
Dimension: 64 x 131 x 32 mm
Zertifizierung: NIST Rückverfolgbar
Garantie: Messgerät: 5
Prüfköpfe: 90 Tage
