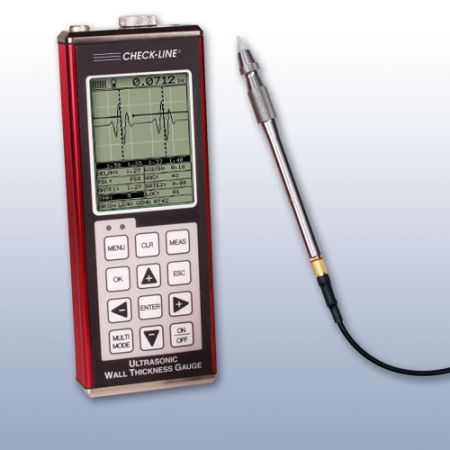

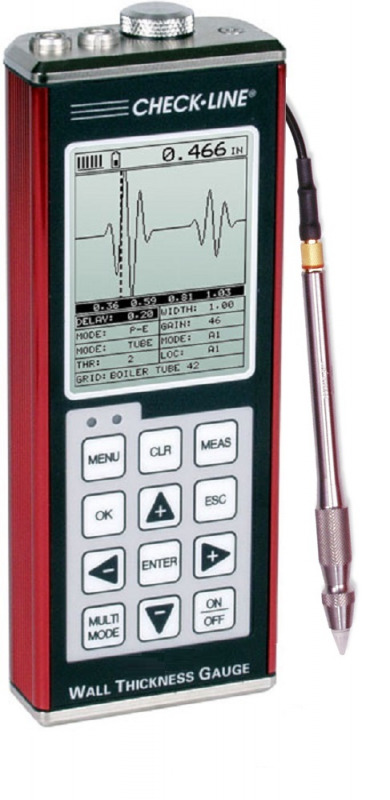

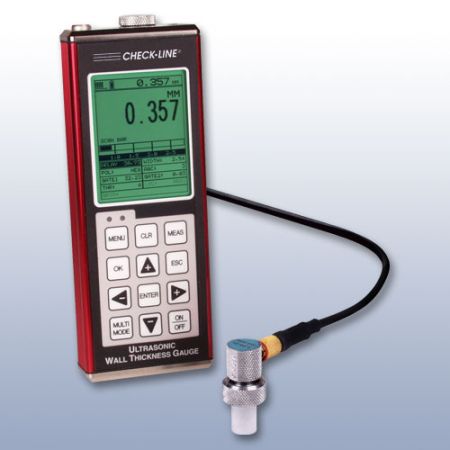

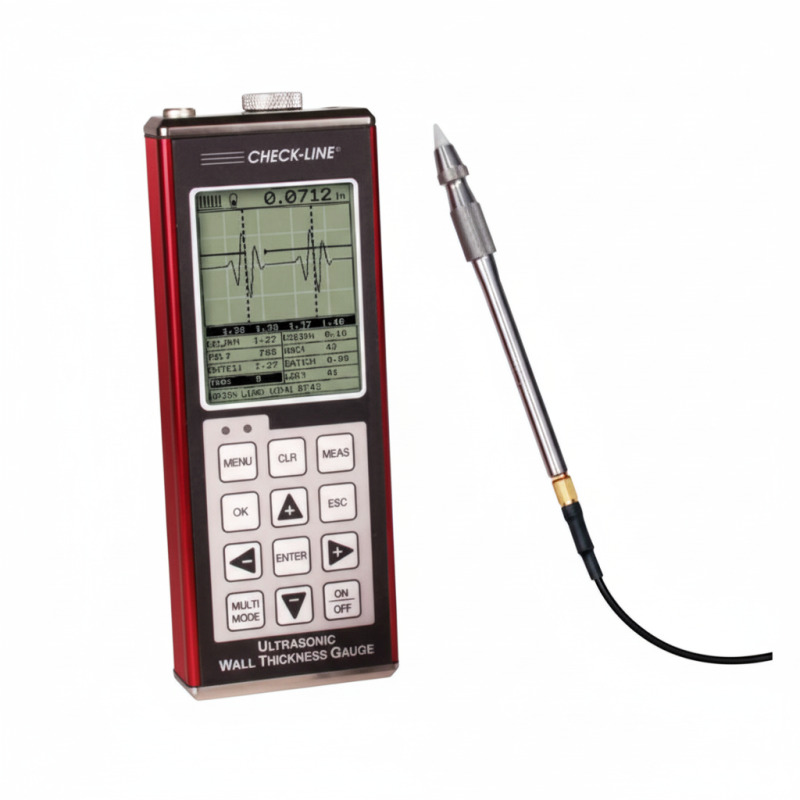

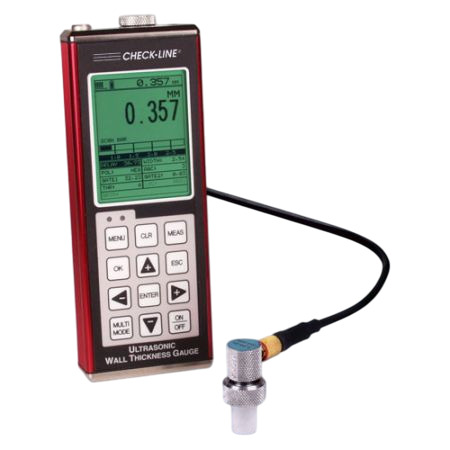

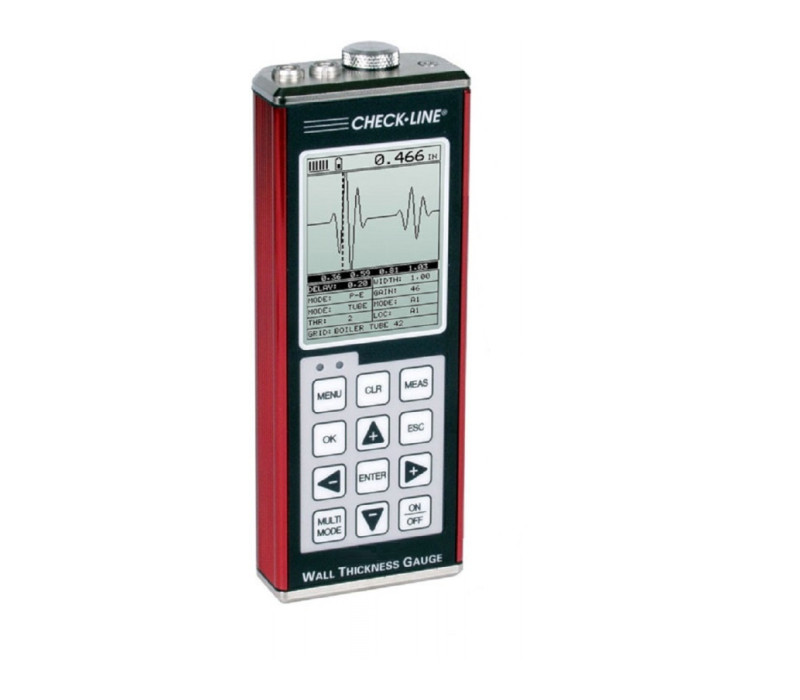

TI-PVX Ultraschall-Wanddickenmessgerät
Die TI-PVX Ultraschall-Dickenmessgeräte von Checkline kombinieren Flexibilität und Präzision für hochauflösende und tief eindringende Anwendungen. Konzipiert für die Anpassung an eine breite Palette industrieller Umgebungen liefern sie genaue Ergebnisse bei sowohl filigranen als auch anspruchsvollen Messaufgaben. Erhältlich mit entweder einem Graustufen-VGA bildschirm bietet der TI-PVX überlegene Leistung und Benutzerfreundlichkeit.
Wesentliche Merkmale:
- Vielfalt an Messköpfen: Kompatibel mit mehreren Einzelelement-Messköpfen, einschließlich Standard- und Bleistift-Verzögerungsstrecken-Typen, ideal für dünne Materialien und schwer zugängliche Bereiche.

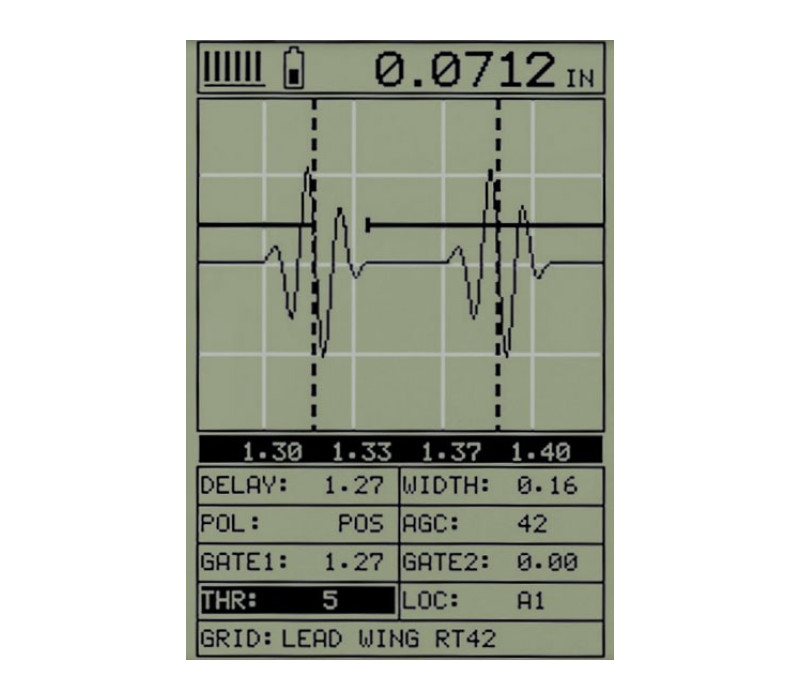

- Erweiterte Anzeigeoptionen: Bietet mehrere Wellenformansichten, einschließlich RF, +/- gleichgerichteter und großer Ziffernanzeige zur einfacheren Dateninterpretation.
- Hochgeschwindigkeits-Scanning: Führt bis zu 32 Messungen pro Sekunde für effiziente Inspektion größerer Flächen durch.

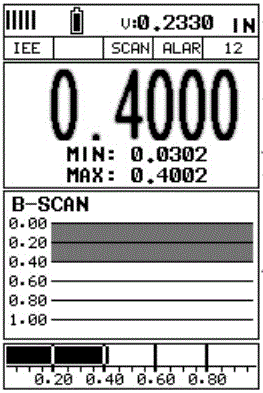

- Zeitbasierter B-Scan: Zeigt ein Querschnittsprofil der gegenüberliegenden Oberfläche für detaillierte Analysen.
- Kalibrierungsflexibilität: Ein-Punkt-, Zwei-Punkt- oder Materiallisten-Auswahl für genaue Einrichtung.
- Datenprotokollierung: Integrierter alphanumerischer Datenlogger mit 16 Werkseinstellungen und 48 benutzerdefinierten Einstellungen für kundenspezifische Anwendungen.
- Auto-Suchfunktion: Findet automatisch Erkennungspunkte und passt Anzeigeeinstellungen an, um die Wellenform in den Blick zu bringen.
- Alarmfunktionen: Visuelle und hörbare Alarme mit oberen/unteren Grenzwerten zur Sicherstellung der Toleranzkontrolle bei spezifischen Anwendungen.
Wesentliche Vorteile:
- Einfache Bedienung: Ergonomisches Design und intuitives Menüsystem vereinfachen die Bedienung, auch für weniger erfahrene Anwender.
- Robust und Zuverlässig: Gefertigt mit langlebiger Konstruktion, CE-zertifiziert und unterstützt durch eine begrenzte 2-Jahre-Garantie.
- Flexible Anwendungsabdeckung: Anpassbar an eine Vielzahl von Materialien, Dicken und Inspektionsszenarien.
- Verbesserte Berichterstattung: Integrierter Datenlogger und PC-Software optimieren die Datenübertragung und Dokumentation.
Der TI-PVX ist die ideale Wahl für Fachleute, die ein vielseitiges Ultraschall-Dickenmessgerät benötigen, das in der Lage ist, vielfältige Messherausforderungen mit Präzision und Effizienz zu bewältigen.
Kontaktieren Sie uns, um den TI-PVX mit dem am besten geeigneten Messkopf und Zubehör für Ihre Inspektionsanforderungen konfigurieren zu lassen.
Merkmale
- Einstellbare Auflösung von 0,01 oder 0,001 mm

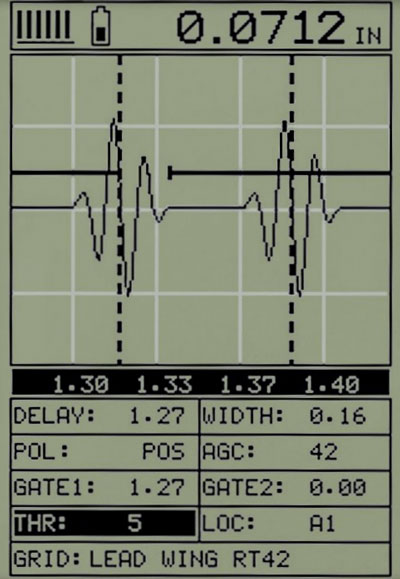

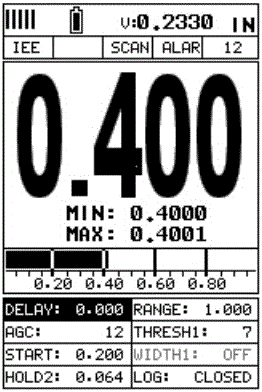

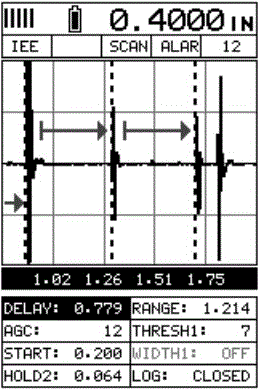

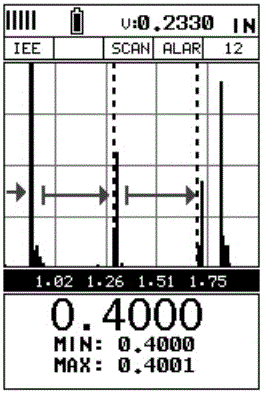

- Mess Modi: RF-Sinuskurve, +/- gleichgerichtete Kurvenform, Großzifferanzeige, B-Scan
- Sehr schnelle Scan-Funktion Bis zu 250 Messungen pro Sekunde
- Mehrere Kalibrierungsoptionen: Einpunkt, Zweipunkt, oder Auswahl aus Materialliste.
- Material einstellungen 16 Werkseinstellungen und 48 benutzerdefinierte Einstellungen, die für spezielle Anwendungen eingestellt werden können.
- Automatische Verstärkungskontrolle AGC für mehrfache Echos und Farbmessungen.
- Datenspeicher Alphanumerischem Datenspeicher, um Möglichkeiten zur Analyse zu vergrößern.
- Automatische Suchfunktion Die automatische Suchfunktion findet die Erkennungspunkte und justiert die Anzeigeeinstellungen.
- Hör- und sichtbarer Alarm mit Grenzwerteinstellung für Höchst- und Tiefstwerte für spezielle Anwendungen und Toleranzen.
- Software Der PVX wird mit einer Sofware für Windows® geliefert, um Daten vom und zum PC zu übertragen.
- Garantie: 2 Jahre Garantie
- Zertificerung:CE zertifiziert, inklusiv NIST Zertificat

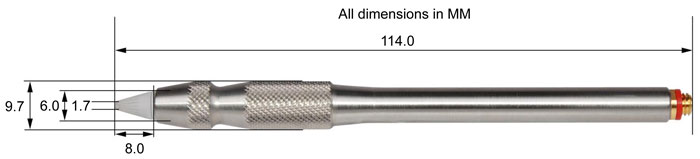

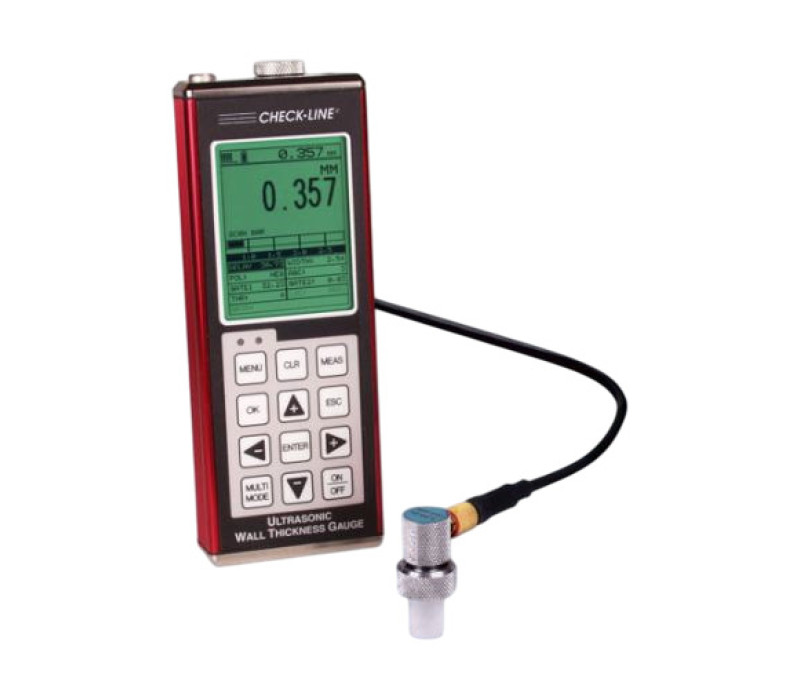

- 1/4"15 MHz Sonde p/n T-481-5507 auch erhätlich, wenn eine stiftformige Sonde notwendig ist. Geben Sie bei Ihrer Bestellung TI-PVX-5507 an, wenn Sie das gesamte Set mit dieser Sonde bestellen wollen.
Das TI-PVX Wanddickenmessgerät wird in einem kompletten Set geliefert. Dieses Set besteht aus umfasst:
- TI-PVX Messgerät

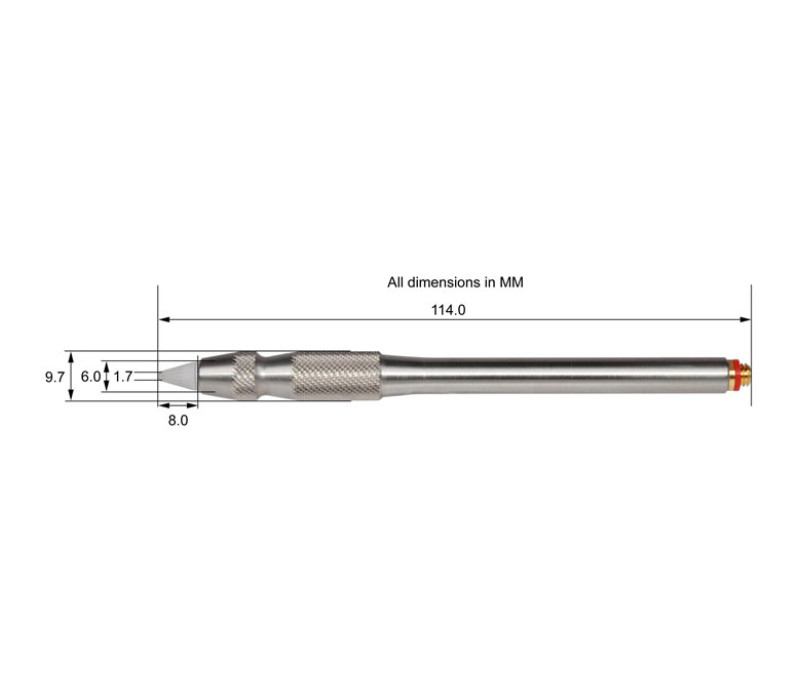

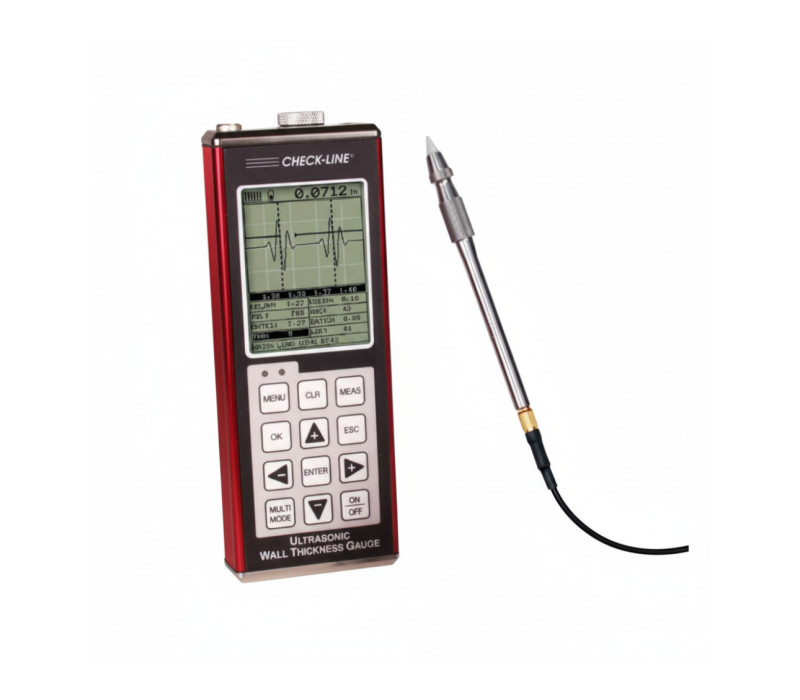

- stiftförmigen Sonde
- 120 ml Kopplungsflüssigkeit
- 3 AA Batterien
- NIST Kalibrierungszertifikat
- Gebrauchsanweisung
- Software (download) und Datenkabel
Alles wird in einem stabilen, schaumstoffgefüllten Kunststoffkoffer geliefert.
Materialgeschwindigkeit (Materialkalibrierung): Die Geschwindigkeit, mit der Schallwellen durch ein bestimmtes Material wandern. Jedes Material hat eine spezifische Geschwindigkeit, die das Messgerät zur Berechnung der Dicke verwendet, indem es die Geschwindigkeit mit der gemessenen Zeit multipliziert und das Ergebnis durch zwei teilt. Eine genaue Kalibrierung erfordert das Einstellen der richtigen Schallgeschwindigkeit für das Prüfungsmaterial. Da sich die Geschwindigkeit mit der Temperatur ändert, ist es wichtig, das Messgerät nahe der Temperatur der Messumgebung zu kalibrieren.
|
Pulse-Echo-Messungen: In diesem Modus sendet der Messkopf einen Ultraschallimpuls aus, der von der Rückwand des Materials reflektiert wird und zurückkehrt. Die Zeitverzögerung wird verwendet, um die Gesamtdicke zu berechnen – von der Sonde bis zur Rückwand. Echo-Echo-Messungen: Dieser Modus misst die Zeit zwischen zwei Rückwand-Echos, wobei die Beschichtungsschicht ignoriert wird. Er liefert eine genauere Ablesung des Grundmaterials, wenn Beschichtungen vorhanden sind. Echo-Echo erfordert einen hochdämpfenden Messkopf und ist hinsichtlich der minimalen und maximalen messbaren Wanddicke im Vergleich zum Pulse-Echo-Modus eingeschränkt. Echo-Echo-Verify-Messungen: Auch bekannt als Triple-Echo-Modus, verwendet er zusätzliche Echos zur Bestätigung der Messgenauigkeit, ideal für Anwendungen, die eine sorgfältige Datenvalidierung erfordern. |
 |
Hochgeschwindigkeits-Scan-Modus: Ermöglicht schnelles Scannen großer Flächen mit bis zu 140 Messungen pro Sekunde. Das Display wird mit 25 Hz aktualisiert, was zur effizienten Erkennung von Mindestdickenpunkten beiträgt.
Grenzwertalarmmodus: Legen Sie obere und untere Schwellenwerte fest, um visuelle und hörbare Warnungen zu erhalten, wenn Messungen außerhalb des akzeptablen Bereichs liegen. Ideal für schnelle Qualitätskontrollen.
Differentialmodus: Zeigt die Abweichung von einem benutzerdefinierten Nennwert an. Diese Funktion ist wesentlich für die Überwachung von Fertigungstoleranzen und die Erkennung von Materialverlust oder Korrosion.
Geschwindigkeitsmesser (VX-Modus): Wandelt das Messgerät in einen dedizierten Geschwindigkeitsmesser um und zeigt die Schallgeschwindigkeit in m/s an. Nützlich für die grundlegende Materialcharakterisierung wie Kugelgraphit- oder Härteprüfungen basierend auf Geschwindigkeitswerten.
Einstellbare Verstärkung: Die TI-PVX-Serie bietet flexible Signalverstärkung über Manuelle Verstärkung, Automatische Verstärkungsregelung (AGC) und Zeitabhängige Verstärkung (TDG), um die Echosichtbarkeit bei verschiedenen Materialien und Wanddicken sicherzustellen.
Zeitabhängige Verstärkung (TDG): Im Echo-Echo- oder Echo-Echo-Verify-Modus nehmen die Echoamplituden natürlicherweise mit der Zeit ab. TDG gleicht dies durch schrittweise Erhöhung der Verstärkung aus, um eine konsistente Echosichtbarkeit und genauere Ablesungen zu gewährleisten.
Gates: Ein Gate ist eine einstellbare Markierung in der Zeitachse einer Messung, die zur Bewertung spezifischer Teile des Echosignals des geprüften Materials verwendet wird. Es hilft, sich auf einen Bereich zu konzentrieren und störende Falschechos zu überspringen. Der TI-PVX ist mit bis zu 3 Gates ausgestattet, die fein abgestimmt werden können, um eine Vielzahl von Anwendungen zu berücksichtigen.
| P/N | Beschreibung | Standard / Optional | Bild |
|---|---|---|---|
| X-152-0000 | 1/16” Dia. x .450" L | Standard |  |
| X-752-0000 | 1/8" Dia. x .450" L | Optional |  |

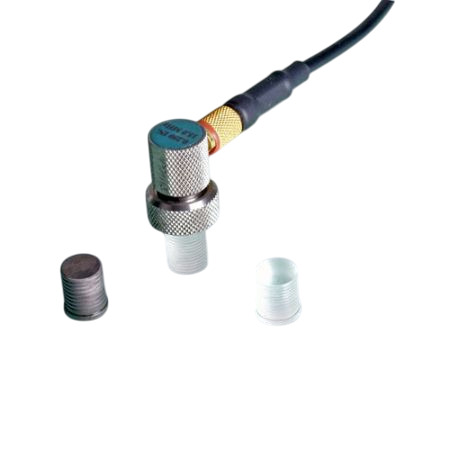

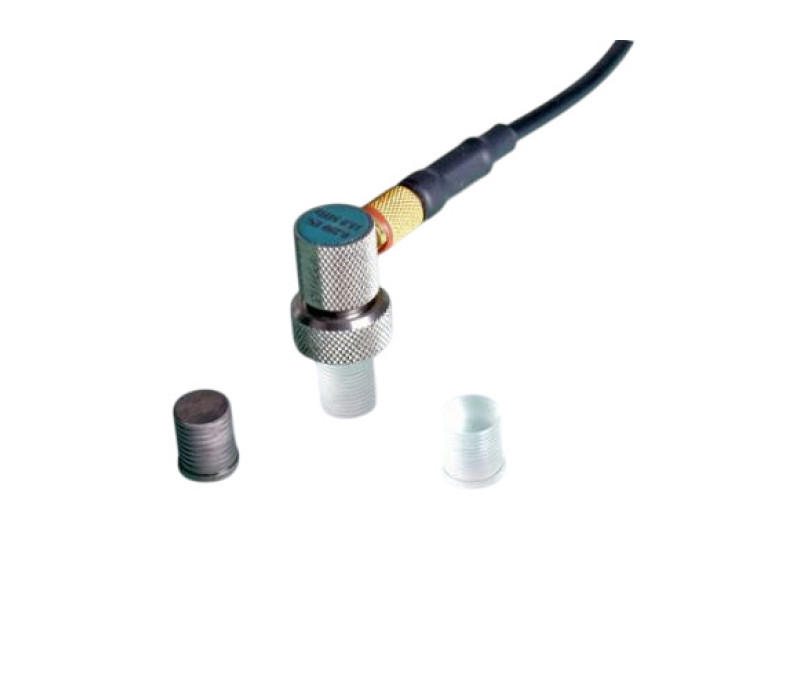

| P/N | Beschreibung | Standard / Optional | Bild |
|---|---|---|---|

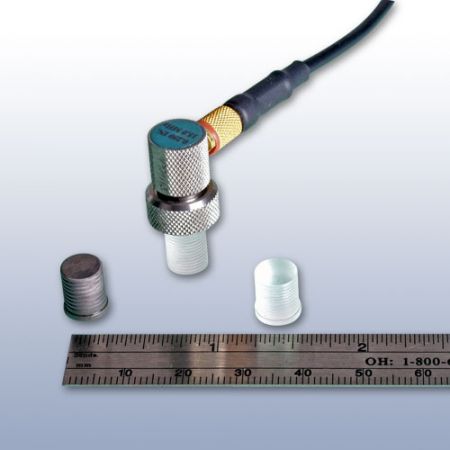

| F-000-7102 (ehemals X-231-0000) | 1/4" x 3/8" Acrylspitze für Metalle - kurze Verzögerungslinie | Standard |  |
| F-000-7103 (ehemals X-241-0000) | 1/4" x 1/2" Acrylspitze für Metalle - lange Verzögerungslinie | Standard |  |
| X-633-0000 | 1/4" x 3/8" Graphitspitze für dünne Kunststoffe - kurze Verzögerungsstrecke | Optional |  |
| X-532-0000 | 3/16" kegelförmige Acrylspitze - geeignet für gekrümmte oder begrenzte Oberflächen | Optional |  |
| X-132-0000 | 1/8" kegelförmige Acrylspitze - ideal für kleine Flächen | Optional |  |
| X-533-0000 | 3/16" kegelförmige Graphitspitze für Kunststoffe (Kunststoffmodus erforderlich) | Optional |  |
Hinweis: Graphitverzögerungsspitzen werden für die Verwendung im plastischen Modus empfohlen, um genaue Messungen an Materialien mit geringer Geschwindigkeit, wie z. B. Kunststoffen, zu gewährleisten. |
|||
 |  |  |  |
| Scan-Modus: Erfasst 64 Messwerte pro Sekunde und zeigt die während des Abtastintervalls gemessenen Höchst- und Mindestwerte an. Abtastrate: 200 Messwerte pro Sekunde. | B-Scan-Anzeige: Liefert eine zeitbasierte Querschnittsansicht des Prüfmaterials und zeigt die Kontur der Blindseite oder der Unterseite bei Rohr- und Tankanwendungen. | RF A-Scan Anzeige: Zeigt die tatsächliche Ultraschallwellenform an, die von der gegenüberliegenden Oberfläche des Prüfmaterials reflektiert wird. In diesem Modus wird die gesamte Sinuswelle für eine detaillierte Signalanalyse angezeigt. | RECT A-Scan Anzeige: Zeigt nur die Hälfte der Sinuswelle (positiv oder negativ) an, was die Interpretation der Echosignale vereinfacht. |

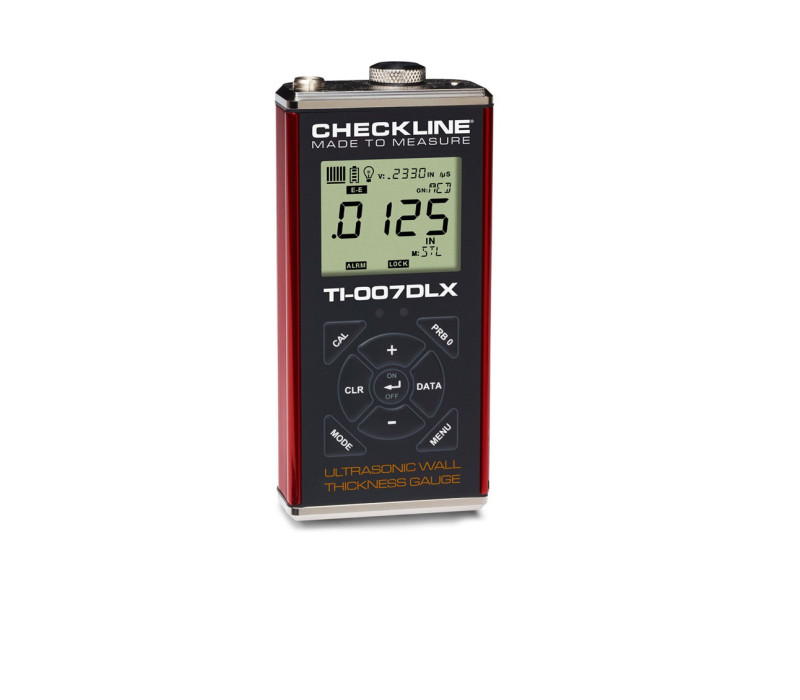

TI-007X Serie Präzisions-Ultraschall-Wanddickenmessgeräte der
- Messmodi: Schnittstellen-Echo (I-E), Echo-Echo (E-E) und Kunststoffe (PLAS)
- Scanmodus: Erfasst 100 Messwerte pro Sekunde; zeigt den während des Scannens ermittelten Mindestwert an
- Einstellbare Verstärkung: Fünfstufige Verstärkungsanpassung für optimierte Messungen bei schwierigen Materialien
Mehr Details
TI-25-Serie Ultraschall-Wanddickenmessgeräte
- Durchbeschichtungsfunktion:Verfügbar bei Echo-Echo-Modellen (TI-25MXT, TI-25DLXT) für genaue Messungen unter Beschichtungen, ohne diese entfernen zu müssen.
- Speicher und Datenprotokollierung:Die Modelle DLX und DLXT verfügen über einen integrierten Speicher, der bis zu 10.000 Messwerte speichern kann.
- Stabilitäts-/Wiederholbarkeitsanzeige:Das LCD-Display verfügt über ein sechsstelliges Balkendiagramm, das Echtzeit-Feedback zur Signalqualität liefert.
Mehr Details

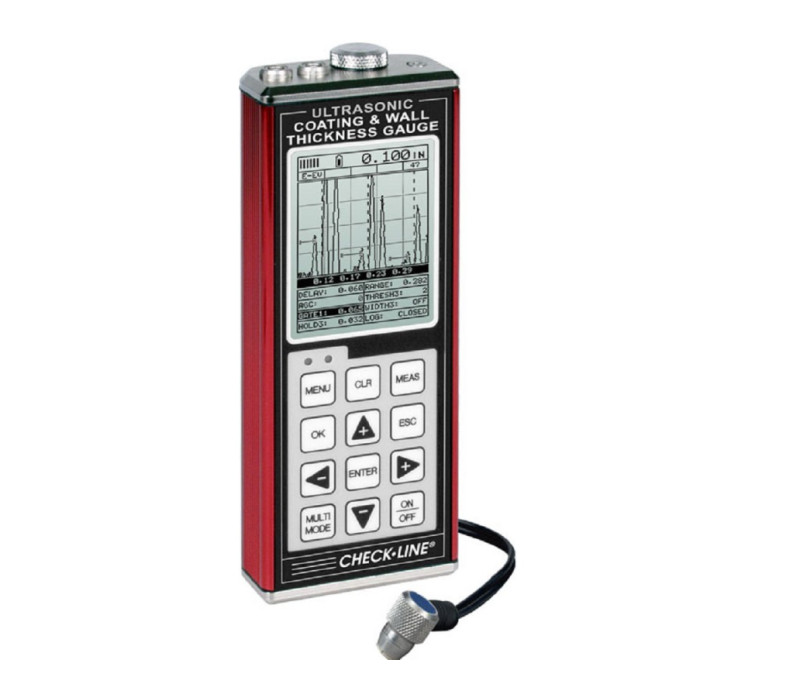

TI-CMX Serie Ultraschall-Beschichtungs- und Wanddickenmessgeräte
- Verfügbare Modelle: Wählen Sie aus vier Versionen: TI-CMX (Standard), TI-CMXDL (Datenprotokollierung), TI-CMXDLP (A-Scan) und TI-CMXDLP-C (Farbdisplay mit A-Scan).
- Vielseitige Messmöglichkeiten: Misst sowohl die Wand- als auch die Beschichtungsdicke zusammen oder separat und unterstützt mehrere Prüfmodi.
- Stabilitäts-/Wiederholbarkeitsanzeige: Eine visuelle Anzeige mit sechs Strichen (volle Anzeige = stabiles Signal)
Mehr Details
Zubehör
A-149-6002 Schutzhülle aus Gummi für Ultraschall-Dickenmessgeräte mit großem Gehäuse
- Verbesserter Aufprallschutz: Strapazierfähiges, stoßdämpfendes Gummi schützt Ihr Messgerät vor versehentlichem Fallenlassen und unsachgemäßer Handhabung
- Sicherer, rutschfester Griff: Die strukturierte Außenseite gewährleistet sichere Handhabung, auch mit Handschuhen oder bei öligen Bedingungen.
- Maßgeschneidertes Design: Speziell für Ultraschall-Dickenmessgeräte im Hochformat entwickelt, um vollen Zugriff auf Display und Bedienelemente zu gewährleisten.
Mehr Details

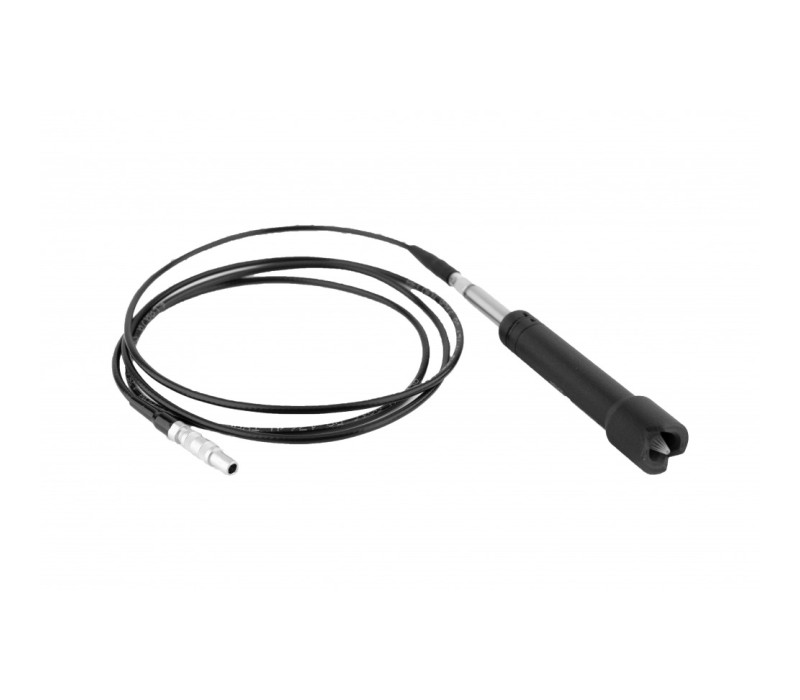

PVX-V-BLOCK Prüfkopfhalterung für TI-PVX
- Für bessere Kontrolle und Wiederholbarkeit auf flachen und gekrümmten Oberflächen
- Für PVX-V Stiftsonden
Mehr Details
TI-SB-Stahl-Prüfblöcke
- Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
- Inklusive NIST Kalibrierungszertifikat und Testdaten
- 3 verschiedene Größen erhältlich
Mehr Details
TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl
- Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
- 2 verschiedene Größen erhältlich.
Mehr Details
TICC-MVX Schutztasche für Ultraschall Messgeräte
- Hergestellt aus strapazierfähigem Cordura Nylon
- Mit Schulter- und Handgelenkriemen
- Mit integrierter Gürtelschlaufe
Mehr Details
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C
- Li-Ion-Akku
- Stabile Spannung von 1,5 V über 95 % der Laufzeit
- Aufgeladen über das USB-zu-USB-C-Kabel
Mehr Details
Cic-Wall Kalibrierung Wanddickenmessgerät
- Einfache Kalibrierungsplanung
- Ausschließlich in Übereinstimmung mit DIN 55 350 Absatz 18, § 4.2.2, DIN ISO 8402 Absatz 1
- Möglichkeit zur Anpassung und Reparatur
Mehr Details
Spezifikationen
| Messbereich: | Interface-Echo Modus: Stahl 1,27 mm - 25,4 mm; Kunststoff ab 127 mm Echo-Echo Modus: Stahl 0,15 mm - 12,7 mm Pulse-Echo Kontaktmodus: Stahl 1 mm – 254 mm; Kunststoff ab 0,254 mm |
| Auflösung: | (einstellbar) +/- 0,01 mm oder +/- 0,001mm |
| Schallgeschwindigkeit: | 1.250 bis 9.999 m/s |
| Maßeinheiten: | Englisch und Metrisch |
| Datenspeicher: | 4 GB Gerätespeicher |
| Datenspeicher Kapazität: | 12.000 Messungen und Grafiken (Speicher für Buchstaben und Zahlen) |
| Display: | VGA Graustufen Display |
| Einstellungsmöglichkeiten: | 16 Fabrikseinstellungen, 48 frei definierbare Einstellungen |
| Stromversorgung: | 3 x 1,5V Alkaline oder 1,2V NiCad AA Batterien |
| Batterielaufzeit: | Im Normalfall 150 Stunden mit Alkalien und 100 Stunden mit NiCad Batterien. |
| Automatische Ausschaltfunktion: | Stellt sich automatisch nach 5 Minuten Nichtgebrauch aus. |
| Betriebstemperatur: | -10° bis 60°C |
| Abmessungen: | 63,5 x 165 x 31,5 mm |
| Gewicht: | 0,4 kg |
| Verzand gewicht: | 1,5 kg |
| Garantie: | Messgerät: 2 Jahre Messsonde: 90 Tage |
