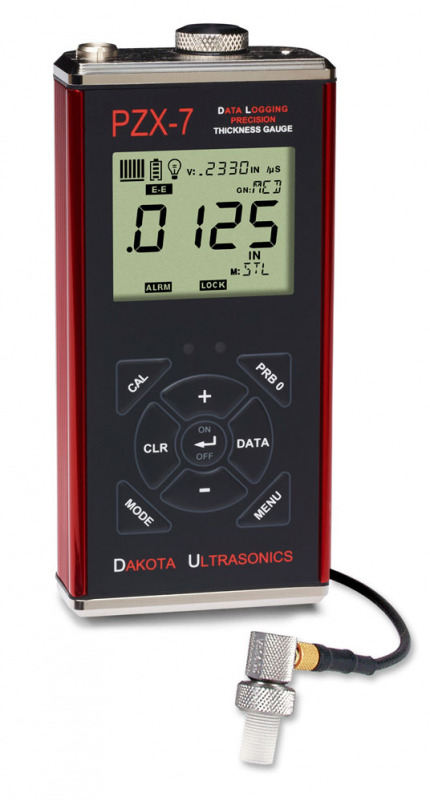

PZX-7DL Präzisions-Ultraschall-Wandstärkemessgerät mit Datenspeicher


Bereich mit Standard Delay Line Prüfkopf

 0,150 - 25,40 mm

Reichweite mit Kontakt-Prüfkopf

bis zu 915,0 mm

Der PZX-7DL ist ein Präzisions-Ultraschall-Wandstärkemessgerät für hochauflösende Messungen an dünnwandigem Metall und Kunststoff. Es ist in einem robusten Gehäuse aus stranggepresstem Aluminium verpackt, das für einen hervorragenden Umweltschutz abgedichtet ist und eine problemlose Verwendung auch unter erschwerlichen Bedingungen gewährleistet.

Der eingebaute Datenlogger hat eine Kapazität von 10.000 Datenwerten, die in bis zu 40 Datensätzen mit 250 Werten gespeichert werden und über den USB-Anschluss mit dem mitgelieferten Kabel übertragen werden können. Der PZX-7DL erfordert keine Software. Bei Anschluss an einen PC wird er als Laufwerk angezeigt, sodass Sie ihn bequem per Drag & Drop die Dateien in das Programm Ihrer Wahl ziehen können. Die Daten werden in einem durch Kommas getrennten Dateiformat (.csv) gespeichert dami sie mit allen Programmen und Software kompatibel sind.

Der PZX-7DL hat einen Messbereich in Stahl von 0,15 bis 25,40 mm. Mit seiner Einzelelement-Verzögerungsspitzensonde kann dieses Messgeräte dünne Materialien messen sowie automatisch alle Beschichtungen im Echo-Echo-Modus (EE) ignorieren. Bei der Messung dickerer Materialien wechseln sie automatisch in den Interface-Echo-Modus (IE) Der Benutzer kann den Kunststoffmodus (PLAS) auswählen und die Option Graphite Delay Line Tip (Bestellnr. X-633-0000) verwenden.

Zusätzliche Messmodi umfassen Differential (DIFF), bei dem ein Benutzer einen "Nennwert" einstellt und das Messgerät die ± Differenz zwischen der Nenn- und der tatsächlichen Wandstärke anzeigt. Alarm (vom Benutzer eingestellte Hi / Low-Grenzwerte) lösen Hi / Lo-LEDs aus, wenn die Messung durchgeführt wird Die Werte liegen außerhalb der Toleranz und des Geschwindigkeitsmodus



Der PZX-7DL kann auch mit Einzelelement-Kontaktwandlern für Wanddickenmessungen bis zu 923 mm (36 Zoll) verwendet werden.


Merkmale
  • Messbereich auf Stahl:
    0,150-25,40 mm mit Standard-Prüfkopf mit Verzögerungsspitze
  • Sequentielle Datenspeicherung, 40 Dateien mit 250 Lesungen pro Datei, für 10.000 Lesungen
  • Auflösung 0.001 mm
  • Maßeinheit umschaltbar zwischen mm und Zoll
  • Schlagfestes Gehäuse aus extrudiertem Aluminium
  • Das gut sichtbare LCD-Display ist bei allen Lichtverhältnissen und Temperaturen lesbar von bis zu -30 °C
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • 5 Jahre Garantie

Vorlaufspitzen für das PZX-7DL:
P/N Beschreibung Standard / Optional Abbildung
X-231-0000 1/4" x 3/8"
Für alle Metalle
(kurz)
Standard
X-241-0000 1/4" x 1/2"
Für alle Metalle
(lang)
Standard
X-633-0000 1/4" x 3/8"
Grafit-Spitze
Für dünnen Kunststoff
(kurz)
Optional

Die Grafitspitze wird im speziellen Plastikmodus verwendet um Kunststoffe zu messen.


Lieferumfang

Das PZX-7 Wandstärkenmessgerät wird in einem kompletten Set geliefert in einem Plastikkoffer:

  • PZX-7 Wanddickenmessgerät
  • T-402-5507 1/4" 15 MHz Prüfkopf inkl. Verzögerungsspitze
  • 120ml Kopplungsgel
  • NIST rückführbares Kalibrierzertifikat
  • USB-C Datentransferkabel
  • 2 AA Batterien
  • Bedienungsanleitung


Ähnliche Produkte

TI-007DLX Materialdickenmessgerät-Ultraschall mit Datenspeicher


  • 3 wechselbare Messmodi: Pulse-Echo (P-E), Interface-Echo (I-E) und Plastics (PLAS)
  • Auflösung von 0.001mm
  • Datenspeicher für 10.000 Messwerte, in 40 Stapeln zu je 250 Messwerten

Mehr Details

TI-007DLX Materialdickenmessgerät-Ultraschall mit Datenspeicher

TI-PVX Präzises Ultraschall Wanddickenmessgerät mit A/B-Scan


  • Automatische Verstärkungskontrolle für mehrfache Echos und Farbmessungen.
  • Mehrere Kalibrierungsoptionen: Einpunkt, Zweipunkt, oder Auswahl aus Materialliste.
  • 16 Werkseinstellungen und 48 benutzerdefinierte Einstellungen, die für spezielle Anwendungen eingestellt werden können.

Mehr Details

TI-PVX Präzises Ultraschall Wanddickenmessgerät mit A/B-Scan

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse

Kategorie Zubehör für Wanddickenmessgeräte


Hier finden Sie ein passendes Zubehör für unsere Ultraschall-Wanddickenmessgeräte wie Kopplugsflüssigkeit, Kalibrierblöcke, Schutztaschen und Datenkabel.

Mehr Details

Kategorie Zubehör für Wanddickenmessgeräte Zubehör für Wanddickenmessgeräte

Spezifikationen
Messbereich mit Standard-Prüfkopf (T-402-5507) auf Stahl:0.15-25.40 mm with standard Prùfkopf mit Voralaufspitze auf Stahl
Prüfkopf (Standard):15 MHz mit Vorlaufspitze mit 1/4 Zoll Durchmesser und Kabel (Bestellnr. T-402-5507)
Schallgeschwindigkeitsbereich:305 bis 18,542 Meter/Sekunde
Auflösung:0,001 mm. 0,01 mm benutzerdefinierte Einheiten und Auflösung
Display:Multifunktions-4,5-stelliges Flüssigkristalldisplay mit 7 Segmenten und Hintergrundbeleuchtung
Pulswiederholungsfrequenz (PRF):200 Pulsierungen/Sekunde
Messmodus:Pulse-Echo (P-E), Echo-Echo (E-E), Interface Echo (I-E) and Plastics (PLAS)
Displayaktualisierungsrate: 10 Aktualisierungen/Sekunde
Datenausgang:USB-C
Interner Datenspeicher:10.000 Messwerte, in 40 Datensätzen zu je 250 Werten speicherbar
Kabellänge:1.2 m
Batterien:2 x AA 1,5 V Alkali-, 1,2 V NiCad- oder 1,5 V Lithium AA-Zellen (wiederaufladbare Batterien können verwendet werden)
Batterie Lebendsdauer:35 Stunden auf alkalisch und 18 Stunden auf NiCad
Gehäuse:Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Schutzklasse:IP65
Gewicht:308 Gramm
Dimension:64 x 131 x 32 mm
Zertifizierung:NIST Rückverfolgbar
Garantie:Messgerät: 5
Prüfköpfe: 90 Tage

Bestellen
Produkt

Produkt
Preis
Menge
137453
PZX-7DL Präzisions Ultraschall-Wanddickenmessgerät mit Datenspeicher
€ 2.244,00

Zubehör

Produkt
Preis
Menge
136674
A-302-6002 - Protective Rubber Boot For TI-Series Small
€ 107,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
