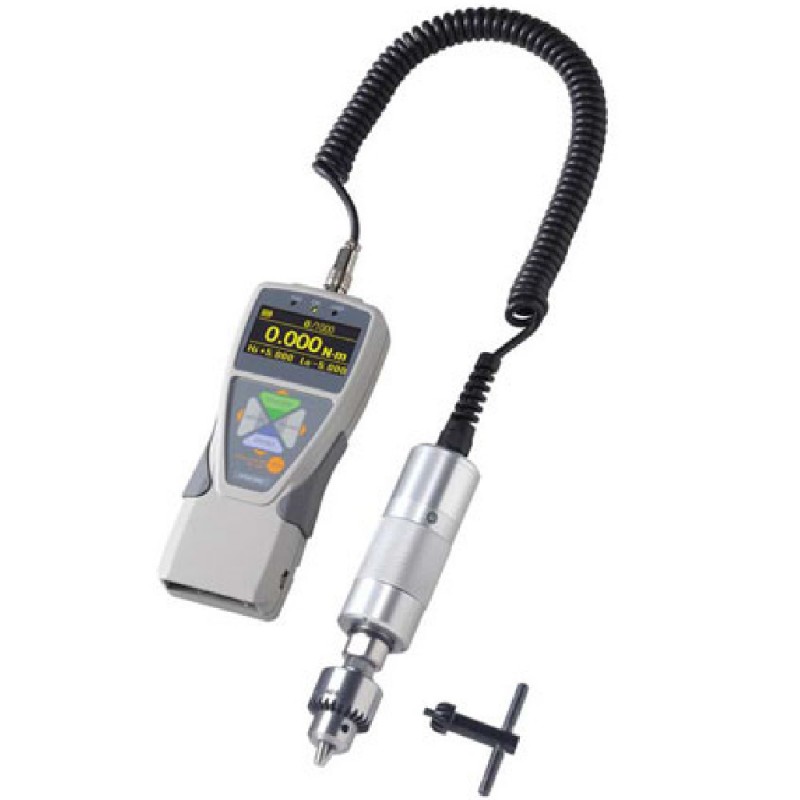

HTG Digitales Handkraftmessgerät


Die HTGA Versionen sind derzeit nicht verfügbar

Das HTG-Serie Digitale Kraftmessgerät ist mit einer elektrolumineszenten Anzeige, die an dunklen Orten gut sichtbar ist, ausgestattet. Es ist ein sehr benutzerfreundliches Handdrehmomentmessgerät mit seinen einfach zu bedienenden Menüs. Es verfügt über Programm-Menüs in mehreren Sprachen: Englisch, Spanisch, Französisch, Chinesisch, Deutsch, Italienisch, Koreanisch und Japanisch.
Das HTG-Serie Digitale Kraftmessgerät kann zur Messung des Drehmoments verwendet werden bei:

  • Schrauben
  • Komponenten
  • Antriebswellen
  • Steckverbinder
  • usw.


Die elektrolumineszierende EL Anzeige zeigt den Drehmomentwert, die Einheit und den Spitzenwert an und kann mit zusätzlichen vom Benutzer wählbaren Daten, einschließlich Speicherdaten, + NG Zählung , hohe / niedrige Sollwerte, 1. und 2. Spitzenwert , Drehwinkel , usw. konfiguriert werden.
Farbcodierte LED-Anzeigen machen den Benutzer aufmerksam auf Go / NoGo-Bedingungen, orange Leuchten, um die unteren niedrigen Sollwerte anzudeuten, grüne Leuchten zwischen hoch und niedrig und rot für Werte die oberhalb der hohen Sollwerte liegen.
Verarbeitung und Übertragung von 2000 Daten pro Sekunde , nicht nur den Spitzenwert einer hohen Abtastrate. Optionale Kraftaufnehmer Datenerfassungs-Software ist erforderlich, um Daten mit einer Geschwindigkeit von bis zu 2.000 Daten pro Sekunde zu erfassen.
Daten auf USB-Sticks speichern. Spitzenwerte exportieren oder Daten kontinuierlich erfassen bei 100 Daten pro Sekunde auf USB Sticks speichern mit HTGA Modellen.
Die im Lieferumfang enthaltene Datenlogger-ZT-Logger Software lädt die Daten aus dem Speicher des Messinstruments oder erfasst einen kontinuierlichen Datenstrom mit 10 Daten / Sekunde. (Sie können später ein Diagramm mit Excel erstellen). Nullen Sie das Messgerät oder erfassen Sie Daten, während Sie am Computer sitzen. Alle Programmierung kann von der Software gespeichert und eingestellt werden.
Das HTG-Serie Kraftmessgerät ist in 2 Versionen erhältlich:
Serie HTGS (Standard) und Serie HTGA (erweitert)

Die HTGA Versionen sind derzeit nicht verfügbar

Die HTGA (erweitert) zeichnet sich durch zusätzliche Funktionen aus:



  • 1. / 2. Spitzenwert
  • Winkelerfassung bei Drehmomentspitzenwert (* 1)
  • Nullwinkel Reset bei ausgewähltem Drehmoment (* 1)
  • Winkel (Verschiebung) (* 1) Selbst wenn Sie während der Messung nicht mit dem PC verbunden ist, können Sie Daten auf einem USB-Flash-Laufwerk speichern und diese Daten später auf Ihren PC oder auf das USB-Laufwerk übertragen. Sie können anschließend an Ihrem PC in Excel mit diesen Daten ein Diagramm erstellen.
    (* 1) Winkel (Verschiebungs) Funktion ist erforderlich (nur HTGA).

Merkmale
  • Einstellbare Einheiten: lbf-in, ozf-in, N-m, N-cm, kgf-m, kgf-cm.
  • Programmierbare hohe / niedrige Sollwerte mit farbcodierten LED Indikatoren und Ausgangssignal für schnelle Go / No Go Prüfungen
  • USB (virtuelle COM-Port), RS-232C, Digimatic und Analogausgänge.
  • Überlastalarm und Ausgangssignal
  • Überlastbarkeit 200%
  • Datenspeicher für 1000 Daten zum Abruf oder Download
  • Erfassen und übermitteln von 2.000 Daten / s mittels optionaler Kraft Recorder-Software
  • Interne Ni-MH-Batterien oder Netzteil
  • Echtzeit und Peak-Modus (wählbar)
  • Elektro-Lumineszenz-Display

Lieferumfang

Im Lieferumfang inbegriffen:

  • 6.5mm Kurzspannfutter,
  • ZT Logger Software zur Datenerfassung,
  • USB Kabel,
  • Innensechskantschlüssel,
  • Netzteil / Ladegerät,
  • Kalibrierzertifikat rückführbar auf NIST und
  • Tragetasche (Griffe für "85" Produktreihe).
    Optional : 13mm Dreibackenbohrfutter verfügbar


Spezifikationen
Genauigkeit± 0,5% vom Endwert ± 1 LSD
Wählbare Einheitenlbf-in, ozf-in, N-m, N-cm, kgf-m, kgf-cm
ÜberlastwarnungCa. 110% vom Endwert (Warnmeldung und Alarm)
Überlastbarkeit200% vom Endwert
StromversorgungNi-MH-Akku oder Netzteil
BatterieanzeigeZeigt drei Ladezustände an: hoch, mittel und niedrig
SpeicherPermanentspeicher für 1000 Daten
SollwerteProgrammierbare hohe / niedrige Sollwerte mit farbcodierten LEDs und Ausgangssignal
Ausgänge USB (virtuelle COM-Port), RS-232C, Digimatic und ± 2 VDC Analogausgang
Betriebstemperatur0 ° bis 40 ° C
GewichtAnzeige: ca. 490g
Garantie1 Jahr

Spannungsbereiche
Modell KapazitätAuflösungGröße Spannfutter Hebel für große Kräfte
HTGS-4 / HTGA-4 4,000 lbf-in
5,000 kgf-cm
50,00 N-cm
0.01 lbf-in
0.001 kgf-cm
0.01 N-cm
4 mm
HTGS-15 / HTGA-15 1,00 lbf-in
20,00 kgf-cm
200,0 N-cm
2 N-m
0.01 lbf-in
0.01 kgf-cm
0.1 N-cm
0.001N-m
6.5 mm
HTGS-15L / HTGA-15L 1,00 lbf-in
20,00 kgf-cm
200,0 N-cm
2 N-m
0.01 lbf-in
0.01 kgf-cm
0.1 N-cm
0.001N-m
13 mm
HTGS-40 / HTGA-40 40,00 lbf-in
50,00 kgf-cm
500,0 N-cm
5 N-
0.01 lbf-in
0.01 kgf-cm
0.1 N-cm
0.001N-m
6.5 mm
HTGS-40L / HTGA-40L 40,00 lbf-in
50,00 kgf-cm
500,0 N-cm
5 N-
0.01 lbf-in
0.01 kgf-cm
0.1 N-cm
0.001N-m
13 mm
HTGS-85 / HTGA-85 85,0 lbf-in
100,0 kgf-cm
1000 N-cm
10 N-m
0.01 lbf-in
0.01 kgf-cm
0.1 N-cm
0.001N-m
6.5 mm
HTGS-85L / HTGA-85L 85,0 lbf-in
100,0 kgf-cm
1000 N-cm
10 N-m
0.01 lbf-in
0.01 kgf-cm
0.1 N-cm
0.001N-m
13 mm

Ähnliche Produkte

HTG-Series Vergleichstabelle
Elektrolumineszentes Display (ELD)
Funktionen HTGS HTGA
Peak Hold
OK/NG judgment
Displayumkehr
Empfindlichkeit 4 Stufen 4 Stufen
Multi Display
Interner Speicher 1000 data 1000 data
+/- Kraft
Auto Zero Timer
+NG Alarm
Auto Ausschalten
Zeit anzeigen
1st/2nd Peak Drop -
Erkennung von Verschiebung bei Kraftspitzenwert -
Reset Verschiebung -
Ausgabe HTGS HTGA
Serial (RS232C)
Mitutoyo Digimatic [*4]
Analog Ca. +/- 2V Vollausschlag Ca. +/- 2V Vollausschlag
USB
High/Low Sollwerte
Überladungswarnung
High/low Ausgabe -
Speicher im USB Laufwerk
[USB Laufwerk ist nicht inbegriffen]
-
Verschiebung -


Bestellen
Produkte

Produkt
Preis
Menge
134709
HTGS-0.5N Digital Torque Tester without sensor attachment
€ 1.708,00
134711
HTGS-2N Digital Torque Tester without sensor attachment
€ 1.590,00
134710
HTGS-15L Digital Torque Tester (Jacobs Chuck) (15 lb-in, 13 mm Chuck)
€ 2.111,00
134712
HTGS-5N Digital Torque Tester without sensor attachment
€ 1.590,00
134686
HTGS-40L Digital Torque Tester (Jacobs Chuck) (40 lb-in, 13 mm Chuck)
€ 2.111,00
134714
HTGS-10N Digital Torque Tester without sensor attachment
€ 1.679,00
134715
HTGS-85L Digital Torque Tester (Jacobs Chuck) (85 lb-in, 13 mm Chuck)
€ 2.241,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
