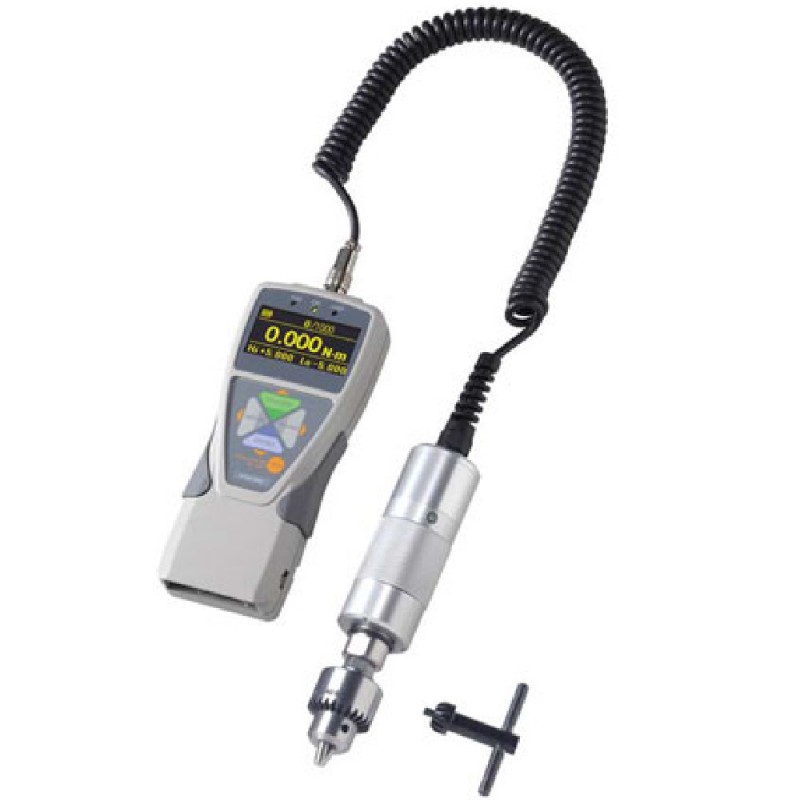

Digitales Hand-Drehmomentmessgerät mit externem Drehmomentsensor HTG

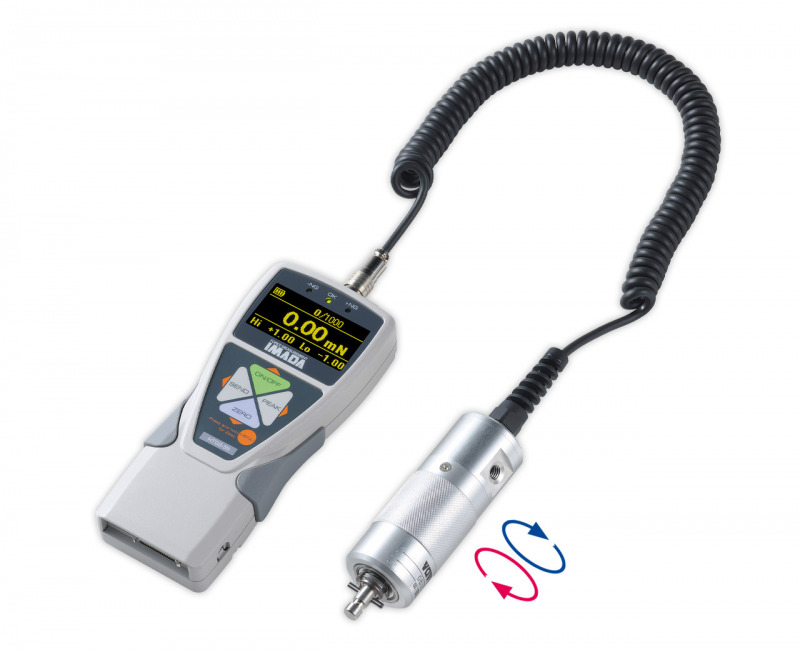

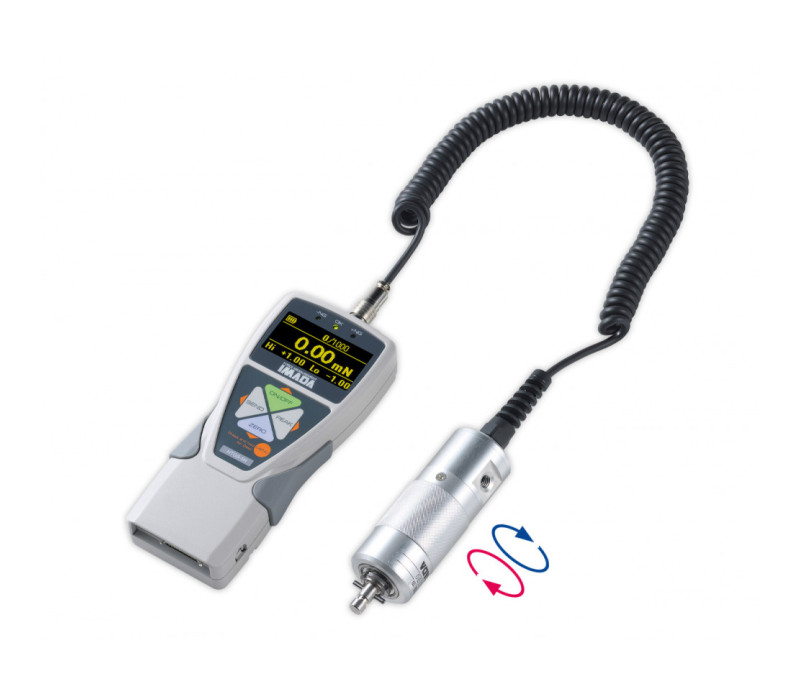

Digitales Hand-Drehmomentmessgerät HTG mit externem Drehmomentsensor, ohne Sensoraufsatz

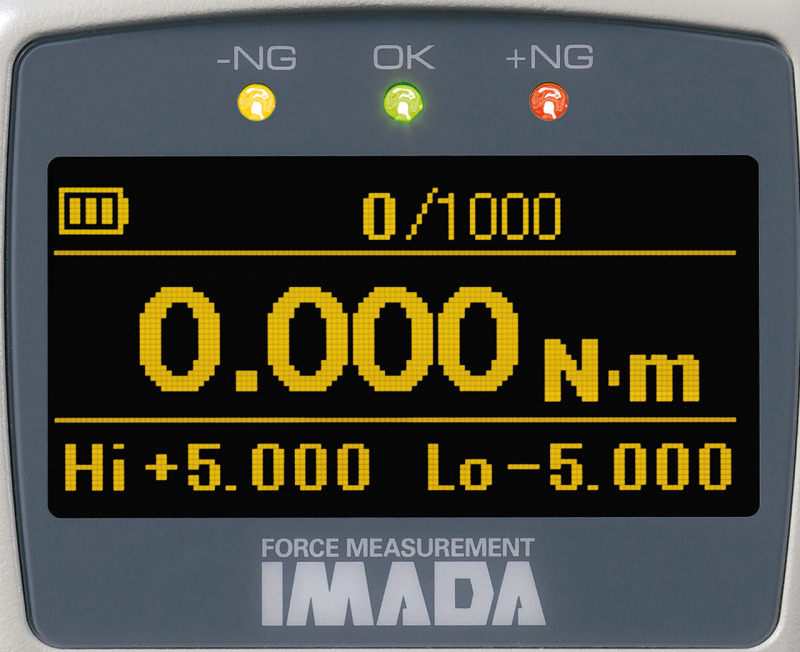

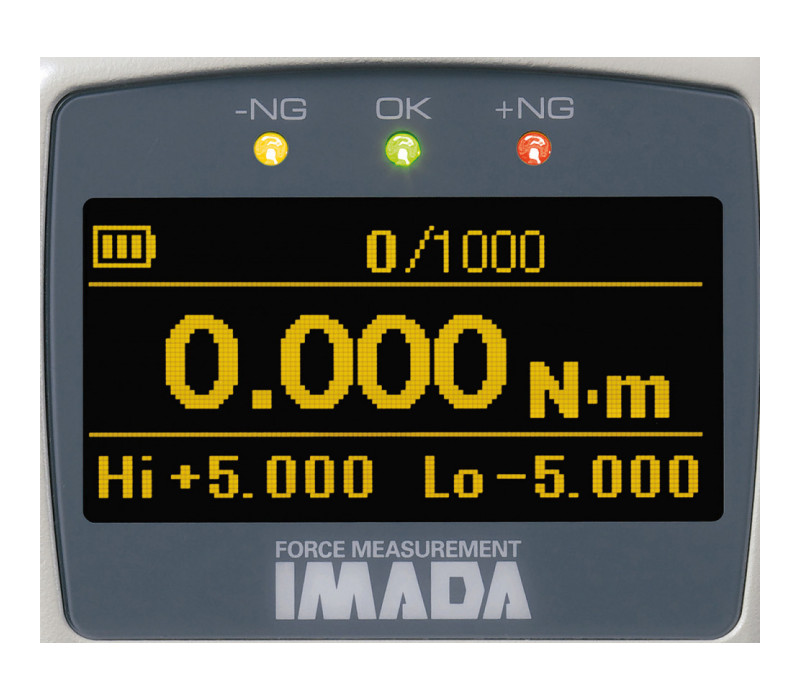

OLED-Display und farbcodierte Anzeigen für Go/No-Go-Prüfungen

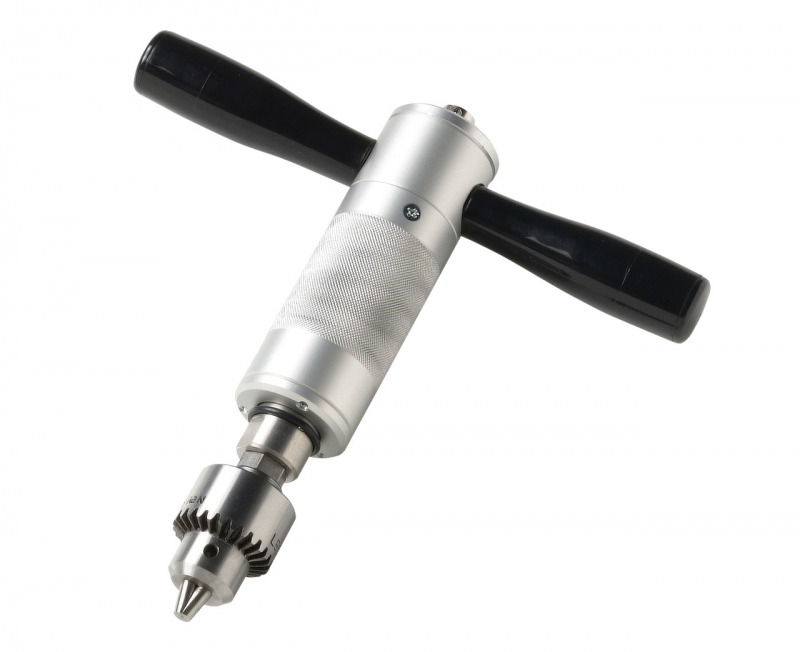

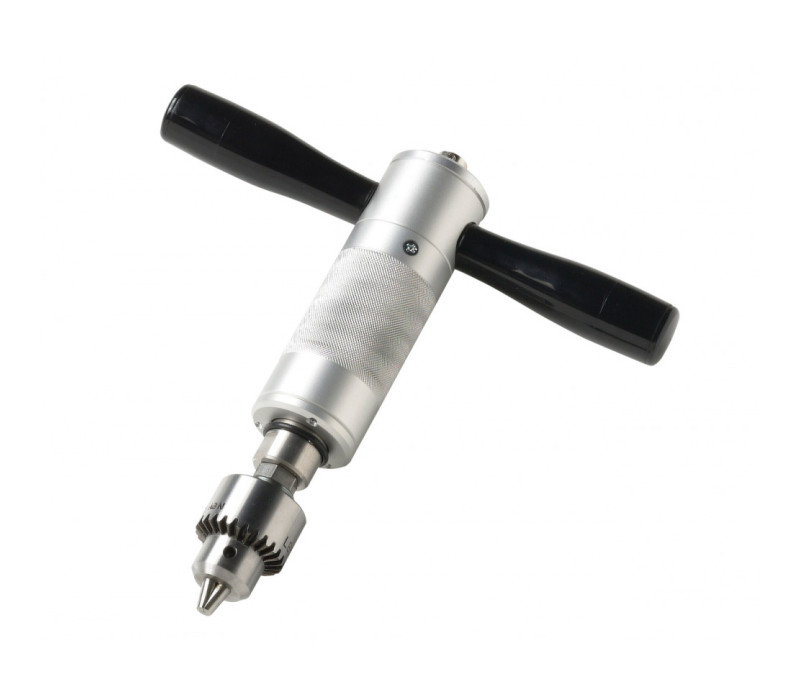

Handgriff für den Drehmomentsensor HTGS-10N

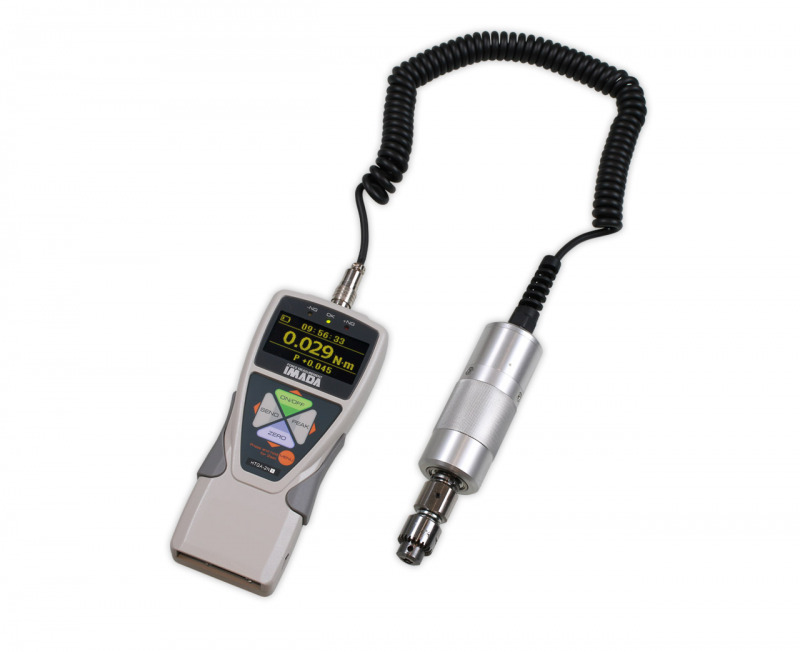

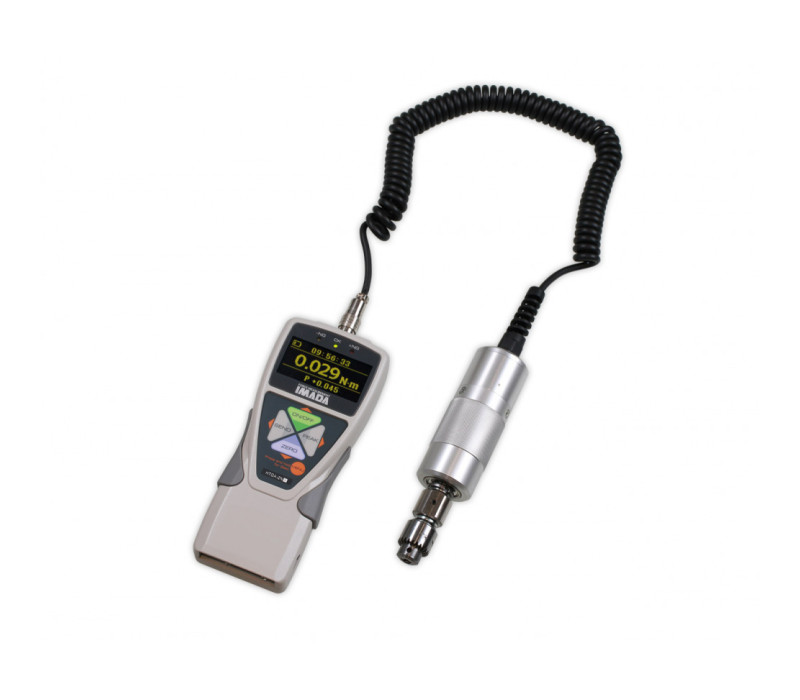

HTG-Drehmomentsensor mit optionalem HT-DC-4 Drehmomentstift-Bohrfutter

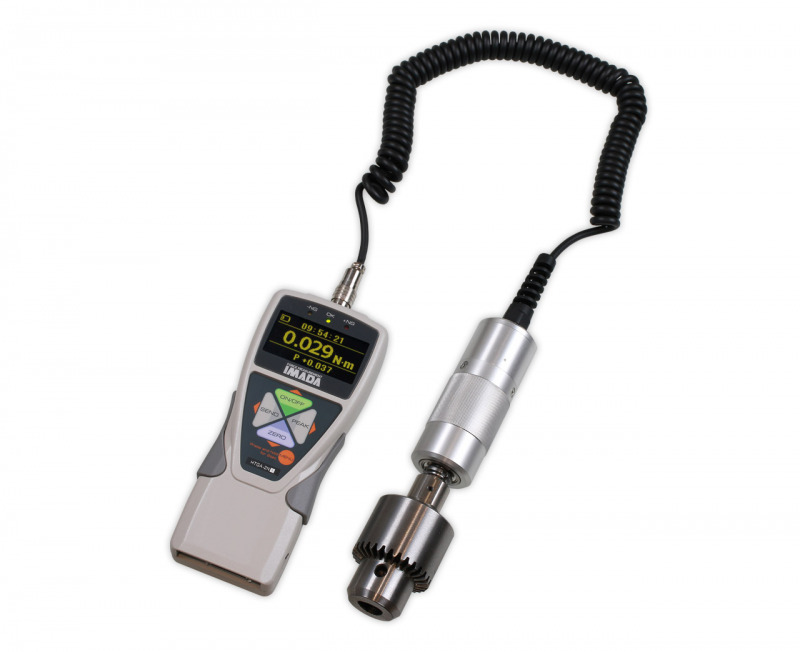

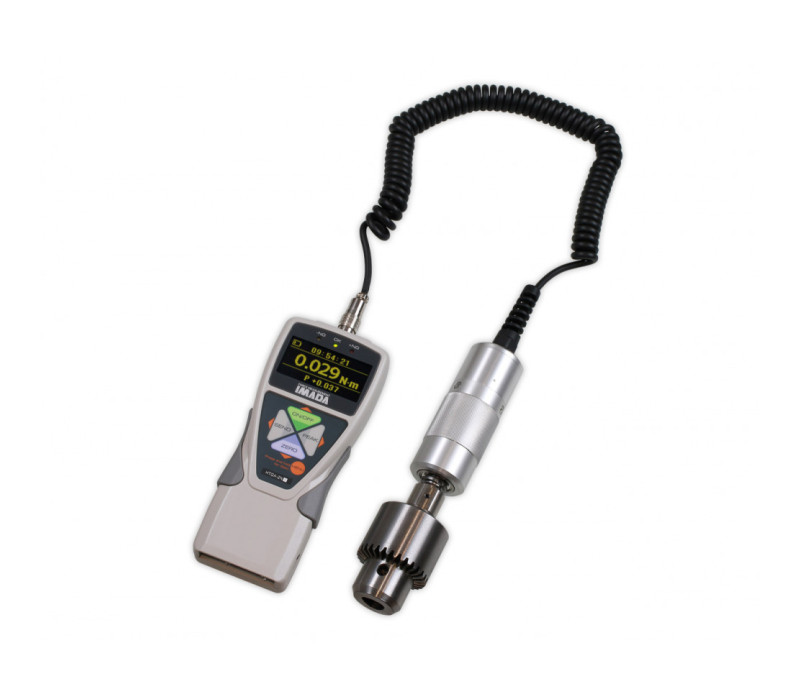

HTG-Drehmomentsensor mit optionalem HT-DC-13 Drehmomentstift-Bohrfutter

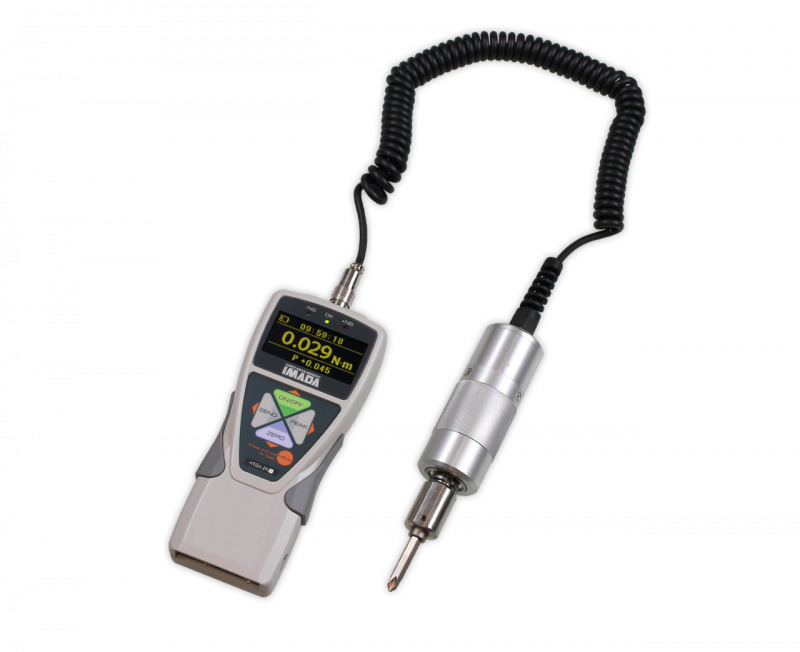

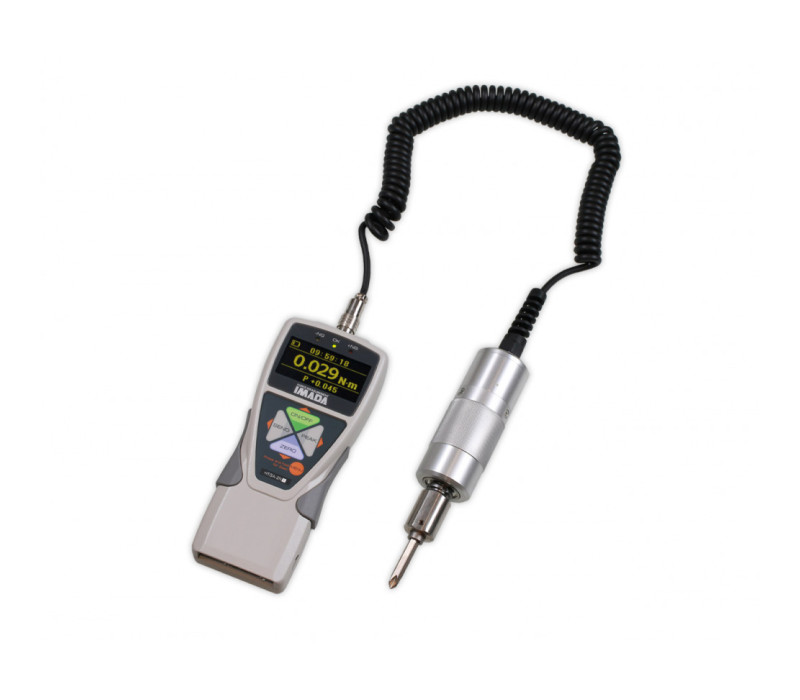

HTG-Drehmomentsensor mit optionalem HT-DBH Bit-Adapter und Phillips-Einsatz

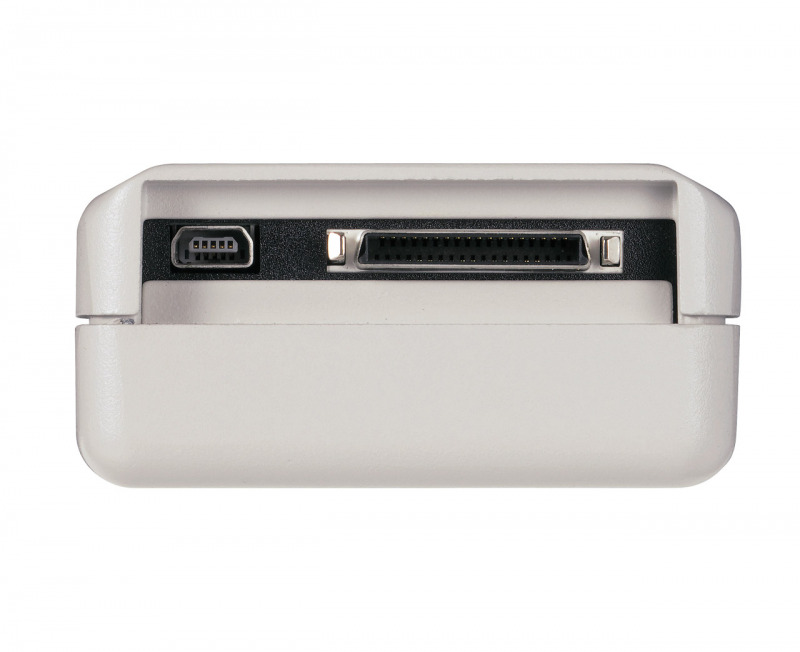

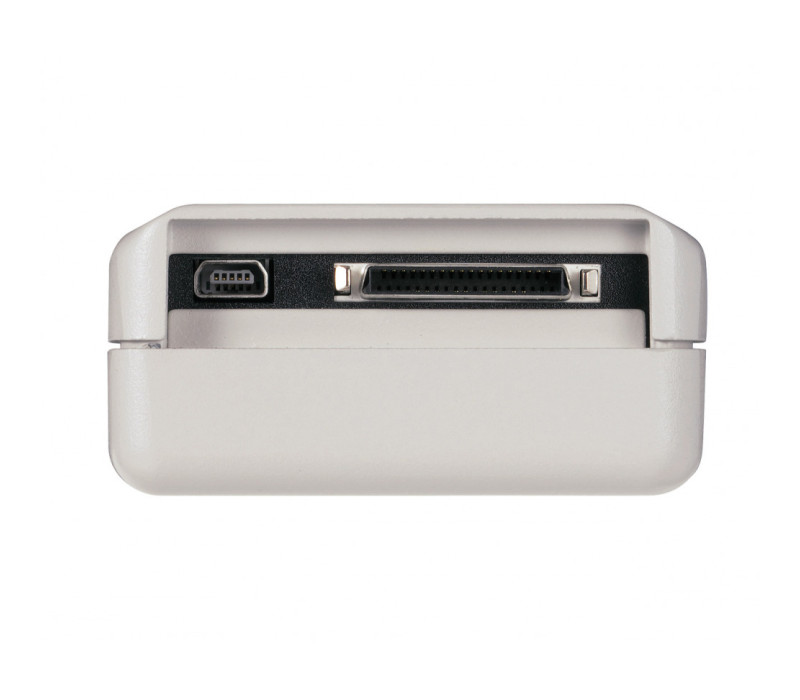

Schnittstellen: USB, RS-232 und Analogausgang (optionales Kabel erforderlich)

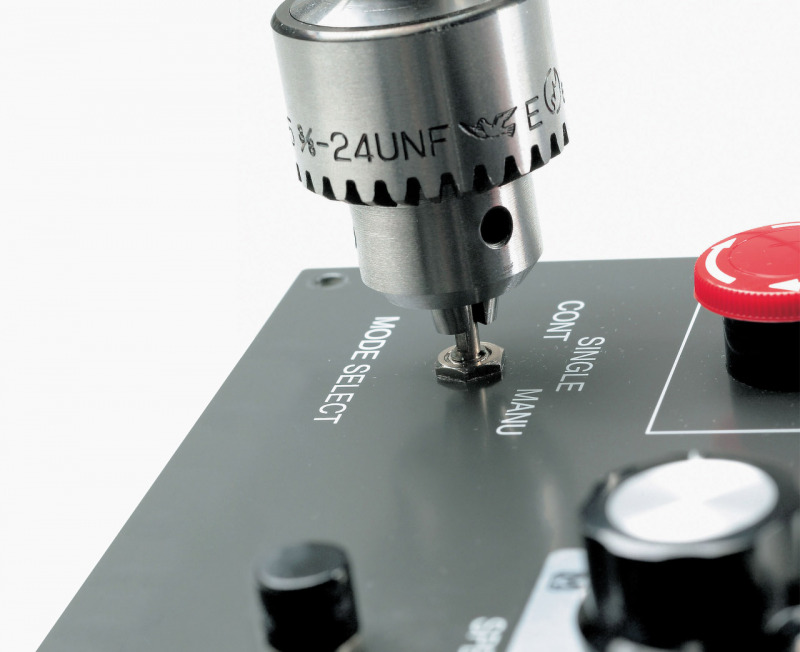

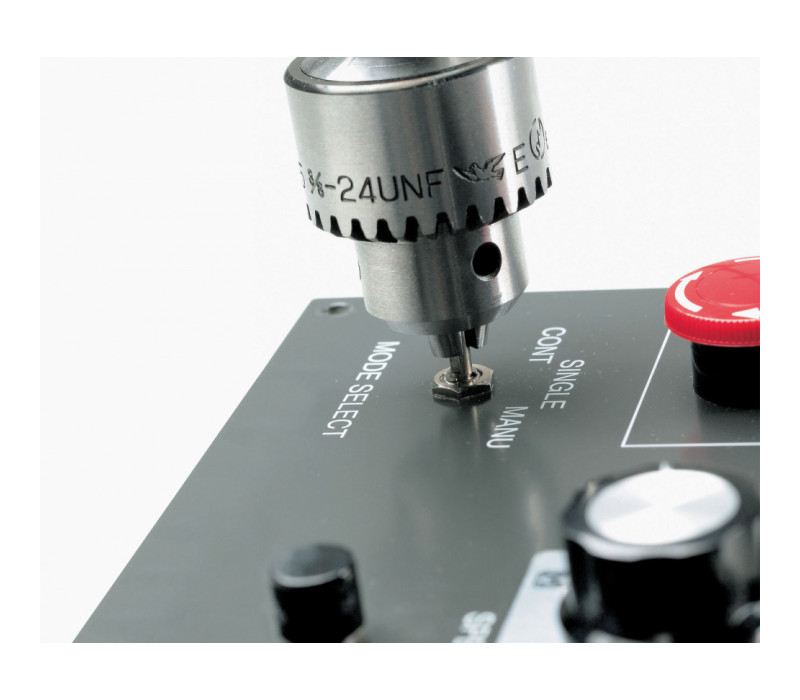

Jacobs-Bohrfutter am HTG-Drehmomentsensor bei der Prüfung eines Drehschalters

Digitales Hand-Drehmomentmessgerät HTG

Name: Digitales Hand-Drehmomentmessgerät HTG
SKU: 127180

Digitales Hand-Drehmomentmessgerät mit externem Sensor für Messungen im und gegen den Uhrzeigersinn

Das HTG ist ein digitales Hand-Drehmomentmessgerät zur Messung von Drehmomenten im und gegen den Uhrzeigersinn an Schrauben, Bauteilen, Schraub- und Steckverbindern, Antriebswellen, Drehschaltern und ähnlichen Anwendungen.

Die HTGS-Serie kombiniert einen externen Drehmomentsensor mit einem 4-stelligen OLED-Display, Echtzeit- und Spitzenwertmessung, programmierbaren oberen/unteren Grenzwerten und einem internen Speicher für bis zu 1.000 Messwerte. Die hohe Abtastrate von 2.000 Messungen pro Sekunde ermöglicht die Erfassung schneller Drehmomentänderungen und Spitzenwerte.

Checkline bietet sieben HTGS-Konfigurationen an. Die Modelle HTGS-0.5N, HTGS-2N, HTGS-5N und HTGS-10N werden mit einem separaten Drehmomentsensor, jedoch ohne Sensoraufsatz geliefert. Die Konfigurationen HTGS-15L, HTGS-40L und HTGS-85L verwenden die entsprechenden Sensorbereiche von 2 N·m, 5 N·m und 10 N·m und werden mit einem 13-mm-Jacobs-Bohrfutter geliefert.

Alle Checkline-Konfigurationen enthalten die Datenerfassungssoftware ZT Logger. Die verfügbaren Ausgänge hängen von der Konfiguration ab: Die metrischen HTGS-Modelle verfügen über USB-, RS-232-, Analog- und Relaisausgänge, während die HTGS-L-Konfigurationen zusätzlich einen Digimatic-Ausgang unterstützen.

Preis ab € 1.590,00

Jetzt bestellen

Drehmomentmessung im und gegen den Uhrzeigersinn mit separatem externem Sensor
Sieben Checkline-Konfigurationen von 50,00 N·cm bis 10,00 N·m / 85,0 lbf·in
HTGS-0.5N, HTGS-2N, HTGS-5N und HTGS-10N werden ohne Sensoraufsatz geliefert

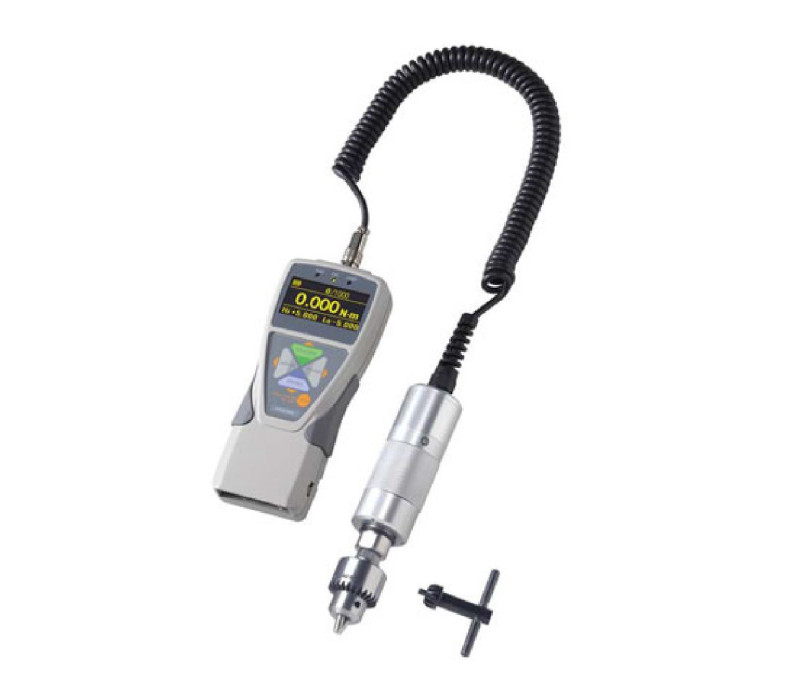

HTGS-15L, HTGS-40L und HTGS-85L werden mit einem 13-mm-Jacobs-Bohrfutter geliefert
Hochgeschwindigkeitsabtastung mit 2.000 Messungen pro Sekunde
Echtzeit- und Spitzenwertmessung
4-stelliges OLED-Display mit 16 Aktualisierungen pro Sekunde
Programmierbare obere/untere Grenzwerte mit farbcodierter Go/No-Go-Anzeige
Interner Speicher für bis zu 1.000 Messwerte
Wählbare Drehmomenteinheiten einschließlich N·m, N·cm, kgf·m, kgf·cm, lbf·in und ozf·in
ZT Logger Datenerfassungssoftware bei allen Checkline-Konfigurationen enthalten
USB-, RS-232- und ±2-V-DC-Analogausgänge; konfigurationsabhängige Relais- oder Digimatic-Ausgänge
Wiederaufladbarer NiMH-Akku oder Betrieb über Netzadapter

HTG-Anzeigeeinheit mit externem Drehmomentsensor
13-mm-Jacobs-Bohrfutter (HTGS-15L / 40L / 85L; HTGS-0.5N / 2N / 5N / 10N werden ohne Sensoraufsatz geliefert)
ZT Logger Datenerfassungssoftware mit Treiber
USB-Kabel
Netzadapter/Ladegerät
Transportkoffer
Handgriff (HTGS-10N und HTGS-85L)
Prüfzertifikat (HTGS-0.5N / 2N / 5N / 10N) oder auf NIST rückführbares Kalibrierzertifikat (HTGS-15L / 40L / 85L)
Innensechskantschlüssel (HTGS-15L / 40L / 85L)
30-Tage-Testversion von Force Recorder Professional (HTGS-0.5N / 2N / 5N / 10N)

Checkline-Modelle	HTGS-0.5N HTGS-2N HTGS-5N HTGS-10N HTGS-15L HTGS-40L HTGS-85L
Messbereiche	HTGS-0.5N: 0–50,00 N·cm HTGS-2N: 0–2,000 N·m (200 N·cm) HTGS-5N: 0–5,000 N·m (500 N·cm) HTGS-10N: 0–10,00 N·m (1000 N·cm) HTGS-15L: 15,00 lbf·in / 200,0 N·cm / 2,000 N·m HTGS-40L: 40,00 lbf·in / 500,0 N·cm / 5,000 N·m HTGS-85L: 85,0 lbf·in / 1000 N·cm / 10,00 N·m
Auflösung	HTGS-0.5N: 0,01 N·cm HTGS-2N: 0,001 N·m (0,1 N·cm) HTGS-5N: 0,001 N·m (0,1 N·cm) HTGS-10N: 0,01 N·m (1 N·cm) HTGS-15L: 0,01 lbf·in / 0,1 N·cm HTGS-40L: 0,01 lbf·in / 0,1 N·cm HTGS-85L: 0,1 lbf·in / 1 N·cm
Genauigkeit	HTGS-0.5N / 2N / 5N / 10N: ±0,5 % F.S. ±1 Digit HTGS-15L / 40L / 85L: ±0,5 % ±1 LSD
Wählbare Einheiten	N·m, N·cm, kgf·m, kgf·cm, lbf·in und ozf·in (HTGS-0.5N: N·cm-Messbereich)
Messmodi	Echtzeit und Spitzenwert
Abtastrate	2.000 Messungen/s
Display	4-stelliges OLED
Display-Aktualisierung	16-mal/s
Speicher	Interner Speicher für bis zu 1.000 Messwerte
Grenzwerte	Programmierbare obere/untere Grenzwerte mit Go/No-Go-Anzeige und Ausgangssignal
Ausgänge	HTGS-0.5N / 2N / 5N / 10N: USB, RS-232, ±2 V DC analog, Open-Collector-Komparator (+NG / OK / -NG) und Überlastsignal HTGS-15L / 40L / 85L: USB (virtueller COM-Port), RS-232C, Digimatic und ±2 V DC analog
Überlast	HTGS-0.5N / 2N / 5N / 10N: ca. 200 % F.S.; Warnung ab ca. 110 % F.S. HTGS-15L / 40L / 85L: 200 % F.S.; Überlastanzeige blinkt oberhalb von 110 % F.S.
Stromversorgung	Wiederaufladbarer NiMH-Akku oder Netzadapter HTGS-0.5N / 2N / 5N / 10N: ca. 6,5 Stunden Dauerbetrieb; ca. 2 Stunden Ladezeit; 100–240-V-AC-Netzadapter HTGS-15L / 40L / 85L: Netzadapter mit US- und Eurostecker im Lieferumfang
Betriebstemperatur	0 bis 40 °C
Betriebsfeuchtigkeit	Maximal 80 % RH
Abmessungen	Anzeigeeinheit: 187 × 75 × 34 mm Sensor: 183 × 39 mm
Gewicht	Anzeigeeinheit: ca. 490 g Sensor: ca. 530 g ohne Sensoraufsatz

Produkte

Artikel	Produkt	Preis
134709	HTGS-0.5N Digital Torque Tester without sensor attachment	€ 1.708,00
134711	HTGS-2N Digital Torque Tester without sensor attachment	€ 1.590,00
134710	HTGS-15L Digital Torque Tester (Jacobs Chuck) (15 lb-in, 13 mm Chuck)
134712	HTGS-5N Digital Torque Tester without sensor attachment	€ 1.590,00
134686	HTGS-40L Digital Torque Tester (Jacobs Chuck) (40 lb-in, 13 mm Chuck)
134714	HTGS-10N Digital Torque Tester without sensor attachment	€ 1.679,00
134715	HTGS-85L Digital Torque Tester (Jacobs Chuck) (85 lb-in, 13 mm Chuck)

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
