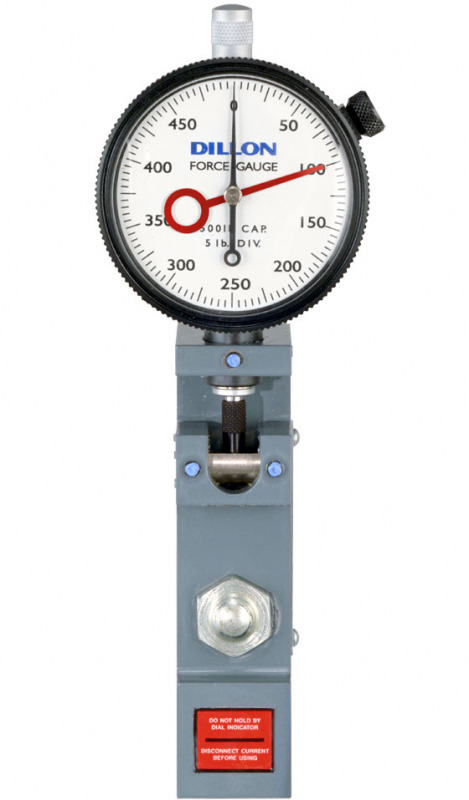

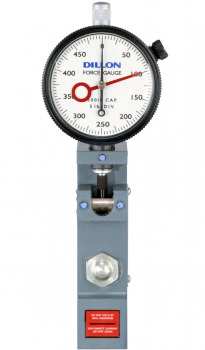

U-Force flaches mechanisches Druckkraftmessgerät


Hergestellt in USADie mechanischen Dillon U-Force Druckkraftmessgeräte sind akkurate, mechanische, Kraftmessgeräte für Druckkraftmessungen. Das sehr flache Design und die Genauigkeit von ± 1% der Kapazität haben sich wiederholt bewährt bei allen Anwendungen mit begrenztem Platzangebot.

Die Vielseitigkeit dieses Druckkraftmessgerätes wird deutlich, wenn man die verschiedenen Anwendungsmöglichkeiten betrachtet. So kann das U-Force Kraftmessgerät als Handgerät, stationär auf einer flachen Oberfläche montiert oder in einem Prüfstand verwendet werden.

Die Messgeräte der U-Force Serie bestehen aus einem wärmebehandelten Auslenkungsträger, gefertigt aus einer hochwertigen Luftfahrt-Stahllegierung, um beste Stabilität und Federeigenschaften zu gewähren. Eine Präzisions-Messuhr ist im Nullpunkt dieses Trägers montiert.

Die Druckkraft wird regulär gegen ein Druck-Anschlussstück angebracht, welches sich auf der oberen Hälfte des Trägers befindet. Wird dann ein Druck ausgeübt, wird der Träger nach unten ausgelenkt, wodurch ein geneigter Messtaster auf den Bolzen der Messuhr drückt. Der angezeigte Messwert auf der Messuhr ist somit eine direkte Wiedergabe der ausgeübten Last.

Die Anschlussstücke sind separat zu erwerben, es stehen mehrere Anschlussstücke mit verschiedenen Geometrien je Messbereich zur Verfügung.

U-Force Kraftmessgeräte sind in 4 Kilogramm Kapazitäten bis zu 500kg und in 6 Pfund Kapazitäten bis zu 5000lb erhältlich.

Wir bieten ebenfalls Kraftmessgeräte für höheren Lasten an, kontaktieren Sie uns gerne.


Merkmale
  • Kalibriert für Druckkraftmessungen
  • Kapazitäten bis zu 500 kg
  • Genauigkeit ± 1% der Kapazität
  • Verschiedene Druck-Kontaktpunkte erhältlich

Modellübersicht
ModellKapazitätAuflösung
30354-006610 kg0,1 kg
30354-008250 kg0,5 kg
30354-0090100 kg1 kg
30482-0079500 kg5 kg

30354-001725 lb0,25 lb
30354-0033100 lb1 lb
30354-0058250 lb2,5 lb
30482-0020500 lb5 lb
30482-00531000 lb10 lb
30478-00345000 lb50 lb

Lieferumfang

Die U-Force Kraftmessgeräte werden in einem kompletten Set geliefert, bestehend aus:

  • U-Force Druckkraftmessgerät
  • Robuster Tragekoffer
  • Kalibrierzertifikat

Druck-Anschlussstücke sind separat in der gewünschten Geometrie zu erwerben. Weiter Details können sie auch dem untenstehnden Datenblatt entnehmen.



Datenblatt

Spezifikationen
Genauigkeit ± 1% der Kapazität
Betriebstemperatur Bis zu 48°C
Garantie 2 Jahre

Bestellen
Produkte

Produkt
Preis
Anzahl
U-Force 30354-0017 flaches Druckkraftmessgerät 25 x 1/4 lb
€ 1.299,00
U-Force 30354-0033 flaches Druckkraftmessgerät 100 x 1 lb
€ 1.247,00
U-Force 30354-0058 flaches Druckkraftmessgerät 250 x 2-1/2 lb
€ 1.247,00
U-Force 30482-0020 flaches Druckkraftmessgerät 500 x 5 lb
€ 1.507,00
U-Force 30482-0053 flaches Druckkraftmessgerät 1000 x 10 lb
€ 1.374,00
U-Force 30354-0066 flaches Druckkraftmessgerät 10 x 1/10 kg
€ 1.253,00
U-Force 30354-0082 flaches Druckkraftmessgerät 50 x 1/2 kg
€ 1.178,00
U-Force 30354-0090 flaches Druckkraftmessgerät 100 x 1 kg
€ 1.213,00
U-Force 30482-0079 flaches Druckkraftmessgerät 500 x 5 kg
€ 1.236,00

Zubehör

Produkt
Preis
Anzahl
30160-0011 - Anschlussstück flach für U-Force 10 - 100kg
€ 105,00
30156-0017 - Anschlussstück hohl für U-Force 10 - 100kg
€ 105,00
30159-0014 - Anschlussstück gewölbt für U-Force 10 - 100kg
€ 105,00
30158-0015 - Anschlussstück Nylon-Einsatz für U-Force 10 - 100kg
€ 105,00
30483-0011 - Anschlussstück gewölbt für U-Force 500kg
€ 953,00
30378-0019 - Anschlussstück hohl für U-Force 500kg
€ 457,00
30484-0010 - Anschlussstück flach für U-Force 500kg
€ 1.144,00
30434-0011 - Anschlussstück gewölbt für U-Force 1000 - 2500 kg
€ 636,00
30125-0015 - Anschlussstück hohl für U-Force 1000 - 2500 kg
€ 161,00
30475-0011- Anschlussstück flach für U-Force 1000 - 2500 kg
€ 1.363,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
