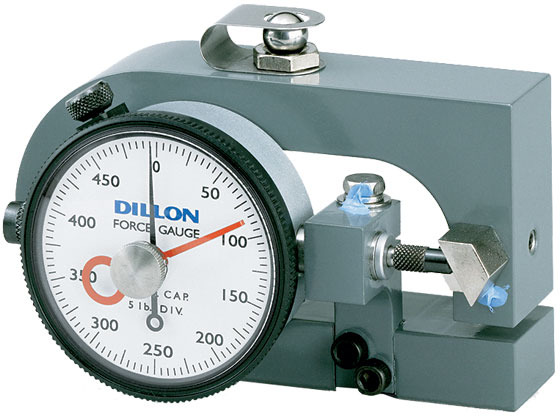

X-C analoges Druckkraftmessgerät


Hergestellt in USADie analogen Dillon X-C Druckkraftmessgeräte sind erhältlich in 9 Kapazitäten von 50 – 10000 kg beziehungsweise 50 – 25000 lb. Die Genauigkeit beträgt ± 1% der Kapazität.

Die Last wird gegen eine gehärtete Kugel angebracht, welche rotiert, um die vertikale Ausrichtung beizubehalten, wenn die Last erhöht wird. Die Kugel wird durch einen Federclip in Ihrer Position gehalten. Auf der Unterseite des X-C Druckkraftmessgerätes gibt es eine der Kugel gegenüberliegende Gewindebohrung.

Zertifizierte Genauigkeit und eine robuste Bauart zeichnen die Kraftmesser der X-Serie aus. Der stabile D-förmige Auslenkungsträger ist das Kernstück des X-Cs. Höchstpräzise verarbeitete Materialien mit geringen Fertigungstoleranzen und eine angemessene Wärmebehandlung sorgen für eine optimale Materialstärke und Federeigenschaften.

Die Messskalen sind in Kilogramm und Pfund erhältlich.


Merkmale
  • Ausschließlich für Druckkraftmessungen
  • Kapazitäten bis zu 10000 kg
  • Genauigkeit ± 1% der Kapazität
  • Ausführungen mit Schleppzeiger erhältlich

Modellübersicht
ModellKapazitätAuflösungSchleppzeiger
30386-003550 lb0,5 lb
30386-0043100 lb1 lb
30446-0033250 lb2,5 lb
30446-0017500 lb5 lb
30444-00191000 lb10 lb
30388-00172000 lb20 lb
30389-00165000 lb50 lb
30423-001410000 lb100 lb
30449-001425000 lb250 lb

30386-0159 100 lb1 lb
30446-0090250 lb2,5 lb
30446-0074500 lb5 lb
30444-0050 1000 lb10 lb
30388-00582000 lb20 lb
30389-0057 5000 lb50 lb
30423-005510000 lb100 lb
30449-005525000 lb250 lb

30386-018350 kg0,5 kg
30446-0181100 kg1 kg
30446-0082200 kg2 kg
30444-0068 500 kg5 kg
30388-00661000 kg10 kg
30389-0065 2000 kg20 kg
30423-00635000 kg50 kg
30449-006310000 kg100 kg

Geringe Auslenkung des Trägers
KapazitätAuslenkung
25 - 100 kg0,48 mm
200 kg0,41 mm
500 kg0,46 mm
1000 kg0,28 mm
2000 & 5000 kg0,25 mm
10000 kg0,56 mm
Gemessen zwischen den Mittelpunkten der oberen und unteren Befestigungspunkte

Optionen
  • Stoßfreie Messuhr, für Anwendungen, die eine abrupte Änderung in der angebrachten Kraft mit sich bringen (die stoßfreie Messuhr kann nicht mit dem Schleppzeiger kombiniert werden)

  • Schleppzeiger, der Schleppzeiger verbleibt auf dem höchsten gemessenen Wert, bis er manuell zurückgesetzt wird.

  • Ruheposition des Zeigers kann auf Kundenwunsch bei der Produktion auf 12, 3 ,6 oder 9 Uhr gesetzt werden. Die Standard Position ist 12 Uhr.

Lieferumfang

Die X-C Kraftmessgeräte werden in einem kompletten Set geliefert, bestehend aus:

  • X-C Druckkraftmessgerät
  • Robuster Tragekoffer
  • Kalibrierzertifikat
  • kugelförmiges Anschlussstück für Druckkraftmessungen


Spezifikationen
Genauigkeit ± 1% der Kapazität
Betriebstemperatur Bis zu 48°C
Garantie 2 Jahre
Überlastungsschutz Versehentliche Überlastungen bis zu 30% der Kapazität können ausgehalten werden, ohne dass die Messuhr oder der Auslenkungsbalken Schaden nehmen.

Datenblatt

Bestellen
Produkte

Produkt
Preis
Anzahl
X-C 30386-0035 Analoges Druckkraftmessgerät 50 x 1/2 lb
€ 1.007,00
X-C 30386-0043 Analoges Druckkraftmessgerät 100 x 1 lb
€ 1.007,00
X-C 30446-0033 Analoges Druckkraftmessgerät 250 x 2-1/2 lb
€ 1.007,00
X-C 30446-0017 Analoges Druckkraftmessgerät 500 x 5 lb
€ 1.025,00
X-C 30444-0019 Analoges Druckkraftmessgerät 1000 x 10 lb
€ 1.331,00
X-C 30388-0017 Analoges Druckkraftmessgerät 2000 x 20 lb
€ 1.331,00
X-C 30389-0016 Analoges Druckkraftmessgerät 5000 x 50 lb
€ 1.654,00
X-C 30423-0014 Analoges Druckkraftmessgerät 10000 x 100 lb
€ 2.066,00
X-C 30449-0014 Analoges Druckkraftmessgerät 25000 x 250 lb
€ 3.524,00
X-C 30386-0159 Analoges Druckkraftmessgerät mit Schleppzeiger 100 x 1 lb
€ 1.113,00
X-C 30446-0090 Analoges Druckkraftmessgerät mit Schleppzeiger 250 x 2-1/2 lb
€ 1.113,00
X-C 30446-0074 Analoges Druckkraftmessgerät mit Schleppzeiger 500 x 5 lb
€ 1.113,00
X-C 30444-0050 Analoges Druckkraftmessgerät mit Schleppzeiger 1000 x 10 lb
€ 1.425,00
X-C 30388-0058 Analoges Druckkraftmessgerät mit Schleppzeiger 2000 x 20 lb
€ 1.425,00
X-C 30389-0057 Analoges Druckkraftmessgerät mit Schleppzeiger 5000 x 50 lb
€ 1.787,00
X-C 30423-0055 Analoges Druckkraftmessgerät mit Schleppzeiger 10000 x 100 lb
€ 2.460,00
X-C 30449-0055 Analoges Druckkraftmessgerät mit Schleppzeiger 25000 x 250 lb
€ 3.577,00
X-C 30386-0183 Analoges Druckkraftmessgerät mit Schleppzeiger 50 x 1/2 kg
€ 1.113,00
X-C 30446-0181 Analoges Druckkraftmessgerät mit Schleppzeiger 100 x 1 kg
€ 1.113,00
X-C 30446-0082 Analoges Druckkraftmessgerät mit Schleppzeiger 200 x 2 kg
€ 1.113,00
X-C 30444-0068 Analoges Druckkraftmessgerät mit Schleppzeiger 500 x 5 kg
€ 1.425,00
X-C 30388-0066 Analoges Druckkraftmessgerät mit Schleppzeiger 1000 x 10 kg
€ 1.425,00
X-C 30389-0065 Analoges Druckkraftmessgerät mit Schleppzeiger 2000 x 20 kg
€ 1.754,00
X-C 30423-0063 Analoges Druckkraftmessgerät mit Schleppzeiger 5000 x 50 kg
€ 2.460,00
X-C 30449-0063 Analoges Druckkraftmessgerät mit Schleppzeiger 10000 x 100 kg
€ 3.577,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
