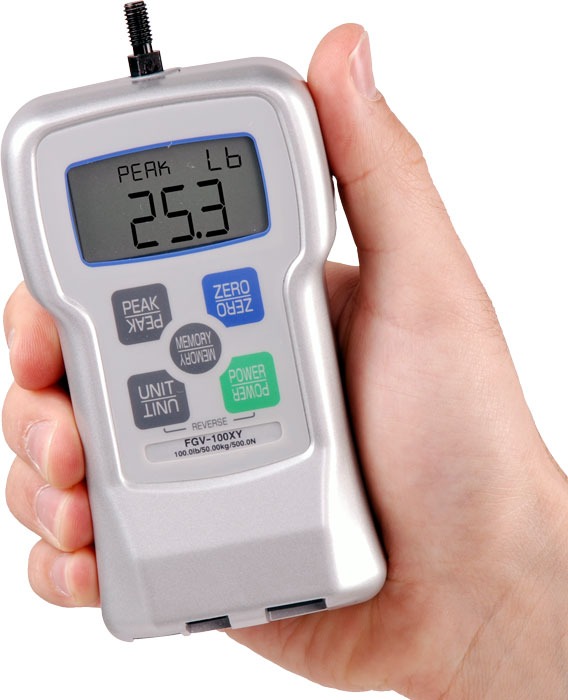

FGV-XY, Kraftmessgerät digital
FGV-XY, Kraftmessgerät digital
FGV-XY, Kraftmessgerät digital
FGV-XY, Kraftmessgerät digital
FGV-XY, Kraftmessgerät digital
FGV-XY, Kraftmessgerät digital

FGV-XY Digitales Kraftmessgerät mit USB Ausgang


9 Bereiche bis zu 90 kg
Messungen von Druck- und Zugkraft

Die neue Serie der FGV-XY Kraftmessgeräte bietet marktführende Qualifikationen und ein umfangreiches Angebot an Funktionen sowie USB Ausgang, umkehrbares Display und robuste Metallummantelung. Jedes Gerät wird als Komplettpaket geliefert und enthält verschiedene aufschraubbare Einheiten. Mit dieser kompletten Ausstattung kann mit dem Kraftmessgerät in einer Vielzahl Industrieanwendungen problemlos gemessen werden. Alle Modelle beinhalten eingebauten Speicher für bis zu 1000 Werte, welche mittels des USB Datenausgangs und Verbindungskabel einfach zum PC geladen werden können. Dort verarbeiten Sie die Daten mittels der Software, welche - wie die restlichen beschriebenen Einheiten - kostenlos mitgeliefert wird.

Kraftwerte können in Echtzeit übertragen werden oder nach Abschluss der Messungen im Block runtergeladen. Zudem sind RS-232C und analoge Ausgänge vorhanden, womit der FGV-XY im Übertragen und Aufnehmen von Daten ausgesprochen flexibel ist. Zusätzlich werden Messstatistiken automatisch erstellt und gespeichert, und können bei Bedarf jederzeit wiederaufgerufen oder runtergeladen werden. Zu den Statistiken gehören Maximum, Minimum, Durchschnitt und Standardabweichung.

Der FGV-XY ist bestens geeignet für verschiedene Anwendungen sowie Abhahmeprüfungen, Fertigwarenkontrolle, Forschung&Entwicklung, aber auch Messungen von Seilzug, Drahtkräuselung, Auslösezug, Bremspedalen, Raumfahrtindustrie, Keramik, Federn, Lebensmittelreife, Wellpappe, Blisterpackung, Medizintechnik, Muskelkraft, Haftmittel, Spritzenkolben, Nadelschärfe und vieles mehr.


Merkmale

  • 1000 Hz Abtastrate
    erfasst wahre Spitzenwerte selbst wenn diese in sehr kurzen Zeitintervallen auftreten
  • Genauigkeit von ±0.2%
    bietet überragende Wiederholbarkeit
  • USB, RS-232 & Analoge Ausgänge- alles inklusive!
    3 verschiedene Ausgänge für Datentransfer bietet maximale Flexibilität
  • 9 verschiedene Kapazitäten von 0,23 bis 90 kg
    Wählen Sie den besten Bereich ohne an Genauigkeit einzubußen
  • 200% Überlastungsschutz
    reduziert die Reparaturrate erheblich
  • Stabile Konstruktion und stabiles Druckgussgehäuse aus Aluminium
    bietet aussergewöhnliche Beständigkeit auch in den rauhesten Anwendungsgebieten
  • Automatische Ausschaltfunktion wählbar
    für lange Batteriedauer, bei Anschluss des AC-Adapters anhaltende Benutzung
  • Geringe Größe
    Ergonomisches Design bietet Komfort beim Messen von Hand
  • Automatische Erstellung und Anzeige von Statistiken
    bietet sofortige Resultate und Analyse zu Ihren Kraftmessungen
  • 3 Speichermodi
    ermöglichen optimierten Datenspeicher für jegliche Anwendung bei der Daten zum PC übertragen werden
  • Eingebaute benutzereinstellbare Alarm-Limits nach oben und unten
    bieten einfaches und schnelles "Go/No Go" Testen. Visuelle Anzeige im LCD wenn Werte aus dem Toleranzraum fallen
  • Umkehrbares Display
    ideal zur Benutzung von Hand aber auch zur Kopf-über-Montage an einem Prüfstand
  • Inklusive rückführbarem Kalibrierungszertifikat
  • 2 Jahre Garantie

Spannungsbereiche

Model Ranges Auflösung
FGV-0.5XY 0.5 lb
2 N
200 g
8 oz
0.001 lb
0.001 N
0.1 g
0.01 oz

FGV-1XY 1 lb
5 N
500 g
16 oz

FGV-2XY 2 lb
10 N
1000 g
32 oz

FGV-5XY 5 lb
20 N
2 kg

FGV-10XY 10 lb
50 N
5 kg

FGV-20XY 20 lb
100 N
10 kg

FGV-50XY 50 lb
200 N
20 kg

FGV-100XY 100 lb
500 N
50 kg

FGV-200XY 200 lb
1000 N
100 kg


Lieferumfang

Das FCV-XY Kraftmessgerät wird als Komplettpaket geliefert und enthält folgende Bestandteile:
- FGV-XY Kraftmessgerät
- AC Adapter/Ladegerät
- Tragekoffer
- Haken, Meissel
- Zylinderkopf
- gekerbter Kopf
- Aufhänger
- Kegelkopf
- Gewindeadapter
- Ausdehnungsstab
- USB Kabel
- Gebrauchsanweisung
- schaumstoffgefütterten Tragekoffer.

Downloads


Ähnliche Produkte

FGS-100H Manueller Prüfstand mit Handrad


  • Bewegliche Fußbodenplatte ist für standardmäßige und benutzerspezifische Anschlüsse geeignet
  • Präzise Gerätebewegungen
  • Robuste Stahlkonstruktion
  • Konstante, lineare Bewegung

Mehr Details

FTS-X Kraftprüfsystem


  • 1000 Hz Messrate
    hält wahre Höchstwerte fest, selbst wenn diese nur über sehr kurze Zeiträume aufgetreten sind
  • Genauigkeit von ±0.2%
    bietet gute Wiederholbarkeit
  • USB, RS-232 & Analoge Ausgänge-- alle inbegriffen!
    3 verschiedene Ausgänge zur Datenübertragung, für maximale Flexibilität
  • 200% Überlastungskapazität
    mindert die Gefahr von Schäden
  • Stabiles Aluminium Druckguss-Gehäuse & robuste Konstruktion
    gewährleisten selbst in den rauhesten Umgebungen maximale Haltbarkeit
  • Umkehrbares Display
    zur Benutzung sowohl als handgehaltenes Gerät oder zur Kopf-über Montage in einem Prüfstand
  • Vielseitige Montageplatte
    am Boden des Geräts ermöglicht Anbringung von Standard- und individuellem Zubehör
  • Automatische Ausschaltfunktion
    verlängert die Batterieleistung, möglich ist aber auch konstante Benutzung bei Versorgung über Netzteil
  • Handliche Größe
    Das ergonomische Design bietet Komfort beim Messen mit Hand
  • Automatische Berechnung und Anzeige von Statistiken
    bieten sofortige Ergebnisse und Analysemöglichkeiten Ihrer Kraftmessungen
  • 3 Speichermodi
    optimieren Datenspeicherung für jegliche Anwendung von Datenübertragung zum PC/Laptop
  • Eingebauter Alarm bei Überschreitung selbst gewählter Sollwerte
    zum schnellen und einfachen "Go-No-Go" Testen, mit visueller LCD Anzeige, wenn Werte überschritten sind
  • Inklusive Kalibrierungszertifikat
  • Konstante Linearbewegung
  • Bestehend aus dem FGV-XY Digitalen Kraftmessgerät und dem FGS-100H Manuellen Handrad Prüfstand
  • Beständige Stahlkonstruktion

Mehr Details

Cic-Force Kalibrierung Kraftmessgerät


  • Einfache Kalibrierungsplanung
  • Kurze Bearbeitungszeit
  • Ausschließlich in Übereinstimmung mit den Normen des Deutschen Kalibrierdienstes (DKD), Klasse F1, Kalibrierungsnummer 19026 - 07
  • Möglichkeit zur Anpassung und Reparatur

Mehr Details


Abmessungen

Abmessungen Kraftmessgerät digital FGV-XY


Spezifikationen

Messmodi
Echtzeit, Spitzenwert Kompression, Spitzenwert Spannung
Display Aktualisierung
Wählbar: 1, 2, 3, 5, 10, 20 mal pro Sekunde
Abtastrate
1000 mal pro Sekunde (1000Hz/1KHz)
Genauigkeit
± 0.2% F.S.
Temperatur
Gewinn: ± 0.01% LOAD / Null: ±0.01% / R.C. / Verschiebung des Nullpunkts kann mithilfe der Verfolgfunktion verhindert werden
Display
Hauptdisplay: 4-Ziffern 12mm hoch, umkehrbar
Einheits-Display: 3-Ziffern 7mm hoch
Anderes display: "LO BAT"(Niedriger Batteriestatus), "BAT"(Laden der Batterie), "OVR"(Überlastung), "Peak"(Halten des Spitzenwertes)
Überlastung
200% der Skala
Bei Modell FGV-200XY: 150% der Skala
Verfolgfunktion
Auswählbar (An/Aus)
USB Ausgang
Ermöglicht Austausch zwischen FGV-XY und Windows PC Software mit ToriemonUSB via USB Kabel (inbegriffen).
RS-232C Ausgang
Ermöglicht Austausch zwischen FGV-XY und RS-232C Einheiten. Das RS-232C Kabel gehört zum Optionalen ZUbehör.
Analoger Ausgang
± 1V, Genauigkeit ist ± 50mV durch ein 12 bit D/A. ZERO beinträchtigt dieses Ergebnis, und wird 1000 mal pro Sekunde aktualisiert. Belastung ist >10k Ohms
Überlastungs-/Vergleichsausgang
Open-collector Ausgang (Max DC30V/5mA).
Versorgung
Aufladbarer Akku oder AC Adapter/Ladegerät. Auch während der Ladezeit benutzbar
Betriebsdauer
Ungefähr 8 Stunden nach komplettem Aufladen. Ladezeit: Maximal 16 Stunden
Automatische Ausschaltfunktion
Standardeinstellung ist 10 Minuten. Kann ausgestellt werden. Automatisch ausgestellt wenn der AC Adapter angeschlossen ist
Speicherfunktion
Fortlaufender Speicher: 1000 Datenpunkte, Einfacher Speicher: 100 Datenpunkte, Standardspeicher: 50 Datenpunkte, Statistikfunktionen (Max, Minimum, Spitzenwert, Durchschnitt, Standardabweichung)
Vergleicherfunktion
Einstellbar: HI/Hoch oder LO/Niedrig
Temperatur
0 ~ 40° C
Feuchtigkeitsbereich
35 ~ 85% Relative Feuchtigkeit
Abmessungen
147mm (L)x 75mm (W) x 38mm(H)
Gewicht
Ca. 450g
Bei Modell FGV-200XY: Ca. 500g
Zubehör (Inbegriffen)
AC Adapter/Ladegerät, Tragetasche, Haken, Meissel, Zylinderkopf, gekerbter Kopf, Aufhänger, Kegelkopf, Gewindeadapter, Ausdehnstab, USB Kabel
Anwendungssoftware
Anwendungssoftware (USB Version): Kostenlos erhältlich auf www.shimpoinst.com/software

Bestellen

Produkte


Produktname
Preis
Anzahl
FGV-0.5XY Digital Force Gauge with USB Output 0.5 lb Capacity
€ 784,00

FGV-1XY Digital Force Gauge with USB Output 1 lb Capacity
€ 784,00

FGV-2XY Digital Force Gauge with USB Output 2 lb Capacity
€ 784,00

FGV-5XY Digital Force Gauge with USB Output 5 lb Capacity
€ 784,00

FGV-10XY Digital Force Gauge with USB Output 10 lb Capacity
€ 784,00

FGV-20XY Digital Force Gauge with USB Output 20 lb Capacity
€ 784,00

FGV-50XY Digital Force Gauge with USB Output 50 lb Capacity
€ 784,00

FGV-100XY Digital Force Gauge with USB Output 100 lb Capacity
€ 784,00

FGV-200XY Digital Force Gauge with USB Output 200 lb Capacity
€ 833,00



Zubehör


Produktname
Preis
Anzahl
FGV-ANALOG - Analog output cable for FGV
€ 120,00

FGV-RS232 - RS232 9-pins Serial output cable for FGV
€ 120,00

FG-HANDLE - Handle FGV-XY Force Tester
€ 139,00

FGV-CTRL - Operation cable for FGV
€ 120,00

FG-09V120UC - Reserve/Spare Power adapter forFG Force Tester
€ 35,00

FG-BATT - Spare / Replacement Internal Rechargeable NiCad Battery
€ 72,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
