Klicken Sie auf das Bild für eine größere Ansicht
FTS-X, Rückseite des FGS-X Kraftprüfsystems.
FTS-X, Das Kraftprüfsystem FTS-X ermöglicht Kraftmessungen von Zugkraft und Druckkraft bis zu 500 Newton.
FTS-X, Digitales Kraftmessgerät

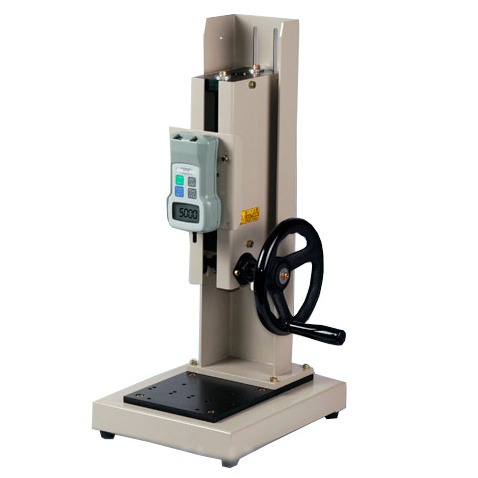

FTS-X, Das FTS-X Kraftprüfsystem wird mit einem manuellen Handrad bedient.

FTS-X Kraftprüfsystem


Der FTS-X ist ein komplettes Kraftprüfsystem, das speziell entworfen wurde, um Präzisionsmessungen von Druck- und Zugkraft bei einer Vielzahl von Anwendungen auszuführen. Der FTS-X bietet einen USB Datenausgang und zudem ein komplettes Softwarepaket zum Aufnehmen und Analysieren Ihrer Testdaten.

Der FTS-X besteht aus dem FGV-XY Digitalen Kraftmessgerät mit USB Ausgang und dem FGS-100H Prüfstand mit manuellem Handrad.
Bitte beachten Sie nachfolgend die genaueren Angaben. Um alle technischen Details einzelner Komponenten zu sehen, klicken Sie auf die Fotos unten in der Rubrik "Verwandte Produkte".


Merkmale

  • 1000 Hz Messrate
    hält wahre Höchstwerte fest, selbst wenn diese nur über sehr kurze Zeiträume aufgetreten sind
  • Genauigkeit von ±0.2%
    bietet gute Wiederholbarkeit
  • USB, RS-232 & Analoge Ausgänge-- alle inbegriffen!
    3 verschiedene Ausgänge zur Datenübertragung, für maximale Flexibilität
  • 200% Überlastungskapazität
    mindert die Gefahr von Schäden
  • Stabiles Aluminium Druckguss-Gehäuse & robuste Konstruktion
    gewährleisten selbst in den rauhesten Umgebungen maximale Haltbarkeit
  • Umkehrbares Display
    zur Benutzung sowohl als handgehaltenes Gerät oder zur Kopf-über Montage in einem Prüfstand
  • Vielseitige Montageplatte
    am Boden des Geräts ermöglicht Anbringung von Standard- und individuellem Zubehör
  • Automatische Ausschaltfunktion
    verlängert die Batterieleistung, möglich ist aber auch konstante Benutzung bei Versorgung über Netzteil
  • Handliche Größe
    Das ergonomische Design bietet Komfort beim Messen mit Hand
  • Automatische Berechnung und Anzeige von Statistiken
    bieten sofortige Ergebnisse und Analysemöglichkeiten Ihrer Kraftmessungen
  • 3 Speichermodi
    optimieren Datenspeicherung für jegliche Anwendung von Datenübertragung zum PC/Laptop
  • Eingebauter Alarm bei Überschreitung selbst gewählter Sollwerte
    zum schnellen und einfachen "Go-No-Go" Testen, mit visueller LCD Anzeige, wenn Werte überschritten sind
  • Inklusive Kalibrierungszertifikat
  • Konstante Linearbewegung
  • Bestehend aus dem FGV-XY Digitalen Kraftmessgerät und dem FGS-100H Manuellen Handrad Prüfstand
  • Beständige Stahlkonstruktion

Spannungsbereiche

Model Kapazität Resolution
FTS-5X 5 lb
20 N
2 kg
0.001 lb
0.01 N
0.001 kg

FTS-10X 10 lb
50 N
5 kg
0.01 lb
0.01 N
0.001 kg

FTS-20X 20 lb
100 N
10 kg
0.01 lb
0.1 N
0.01 kg

FTS-50X 50 lb
200 N
20 kg
0.01 lb
0.1 N
0.01 kg

FTS-100X 100 lb
500 N
50 kg
0.1 lb
0.1 N
0.01 kg


Standard Zubehör


Spezielles Zubehör



Ähnliche Produkte

FGV-XY Digitales Kraftmessgerät mit USB Ausgang


  • 1000 Hz Abtastrate
    erfasst wahre Spitzenwerte selbst wenn diese in sehr kurzen Zeitintervallen auftreten
  • Genauigkeit von ±0.2%
    bietet überragende Wiederholbarkeit
  • USB, RS-232 & Analoge Ausgänge- alles inklusive!
    3 verschiedene Ausgänge für Datentransfer bietet maximale Flexibilität
  • 9 verschiedene Kapazitäten von 0,23 bis 90 kg
    Wählen Sie den besten Bereich ohne an Genauigkeit einzubußen
  • 200% Überlastungsschutz
    reduziert die Reparaturrate erheblich
  • Stabile Konstruktion und stabiles Druckgussgehäuse aus Aluminium
    bietet aussergewöhnliche Beständigkeit auch in den rauhesten Anwendungsgebieten
  • Automatische Ausschaltfunktion wählbar
    für lange Batteriedauer, bei Anschluss des AC-Adapters anhaltende Benutzung
  • Geringe Größe
    Ergonomisches Design bietet Komfort beim Messen von Hand
  • Automatische Erstellung und Anzeige von Statistiken
    bietet sofortige Resultate und Analyse zu Ihren Kraftmessungen
  • 3 Speichermodi
    ermöglichen optimierten Datenspeicher für jegliche Anwendung bei der Daten zum PC übertragen werden
  • Eingebaute benutzereinstellbare Alarm-Limits nach oben und unten
    bieten einfaches und schnelles "Go/No Go" Testen. Visuelle Anzeige im LCD wenn Werte aus dem Toleranzraum fallen
  • Umkehrbares Display
    ideal zur Benutzung von Hand aber auch zur Kopf-über-Montage an einem Prüfstand
  • Inklusive rückführbarem Kalibrierungszertifikat
  • 2 Jahre Garantie

Mehr Details

FGS-100H Manueller Prüfstand mit Handrad


  • Bewegliche Fußbodenplatte ist für standardmäßige und benutzerspezifische Anschlüsse geeignet
  • Präzise Gerätebewegungen
  • Robuste Stahlkonstruktion
  • Konstante, lineare Bewegung

Mehr Details


Abmessungen

Abmessungen Mechanischer Kraft-Prüfstand FTS-X


Spezifikationen

Kapazität
50 kg
Messabstand
150 mm
Bewegungsrate
3 mm / Radumdrehung (ungefähr)
Abmessungen
Siehe Abbildung oben
Messmodi
Echtzeit, Kompressions-"Peak" (Höchstwert), Spannungs-Peak
Display-Aktualisierung
Auswählbar: 1, 2, 3, 5, 10, 20 mal pro Sekunde
Messrate
1000 mal pro Sekunde (1000Hz/1KHz)
Genauigkeit
± 0.2% des Vollausschlags
Temperatur
Zugewinn: ± 0.01% LOAD / Zero : ±0.01% / R.C. / Verschieben des Nullpunktes kann durch die Tracking Funktion verhindert werden.
Display
Hauptdisplay: 4 Ziffern 12 mm hoch, umkehrbar
Einheiten-Anzeige: 3 Ziffern 7 mm hoch
Anderes Display: "LO BAT" (Niedriger Batteriestatus), "BAT" (Batterie lädt), "OVR" (Überladung), "Peak" (Peak Hold)
Überladung
200% des Bereichs
Tracking
Auswählbar (An oder Aus)
USB Ausgang
Ermöglicht Austausch zwischen dem FGV-XY und Windows PC Software mit ToriemonUSB via USB Kabel (inbegriffen).
RS-232C Ausgang
Ermöglicht Austausch zwischen dem FGV-XY und RS-232C Geräten. RS-232C Kabel ist optional erhältlich
Analoger Ausgang
± 1V, Genauigkeit ist ± 50mV durch einen 12 Bit D/A. ZERO beeinflusst diesen Ausgang, und wird 1000 mal pro Sekunde aktualisiert
Überladungs- / Komparatorausgang
Offener Kommutator Ausgang (Max DC30V/5mA).
Versorgung
Aufladbarer Akku oder AC Adapter / Netzteil. Während des Ladevorgangs benutzbar
Automatische Ausschaltfunktion
Voreingestellt auf 10 Minuten. Kann ausgestelt werden. Automatisch ausgestellt, wenn das Netzteil angeschlossen ist
Speicherfunktion
Fortlaufender Speicher: 1000 Datenpunkte, Einfacher Speicher: 100 Datenpunkte, Standardspeicher: 50 Datenpunkte. Statistikfunktionen (Max, Minimum, Peak, Durchschnitt, Standardabweichung)
Vergleichsfunktion
Einstellbar: HI (Hoch) oder LO (Niedrig)
Temperatur
0 ~ 40° C
Feuchtigkeitsbereich
35 ~ 85% Relative Feuchtigkeit
Abmessungen
147mm (L)x 75mm (W) x 38mm(H)
Gewicht
ca 15 kg
Zubehör (Inbegriffen)
AC Adapter, Netzteil, Tragekoffer, Haken, Meissel, Flachkopf, gekerbter Kopf, Aufhänger, Kegelspitze, Griff für Feindrähte, Verlängerungsstück, USB Kabel
Anwendungssoftware
Anwendungssoftware (USB Version): Gratis erhältlich auf http://www.instruments.nidec-shimpo.com/en/software/
Garantie
1 Jahr

Bestellen

Produkte


Produktname
Preis
Anzahl
FTS-5X - Test System 5 lbs Capacity (FGV-5XY + FGS-100H)
€ 1.400,00

FTS-10X - Test System 10 lbs Capacity (FGV-5XY + FGS-100H)
€ 1.400,00

FTS-20X - Test System 20 lbs Capacity (FGV-5XY + FGS-100H)
€ 1.400,00

FTS-50X - Test System 50 lbs Capacity (FGV-5XY + FGS-100H)
€ 1.400,00

FTS-100X - Test System 100 lbs Capacity (FGV-5XY + FGS-100H)
€ 1.400,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
