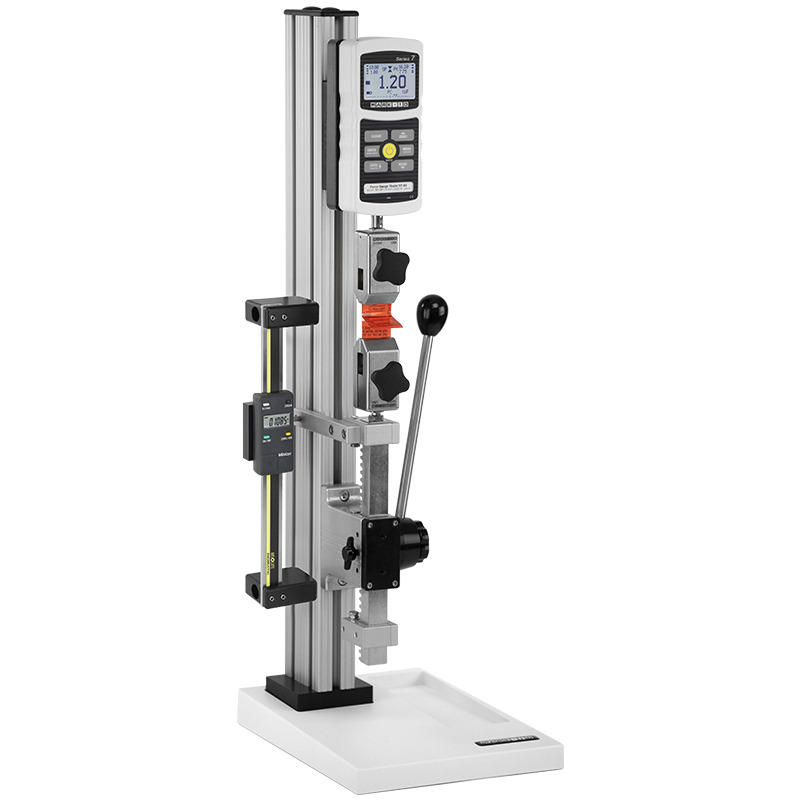

TSA750 Mechanischer Prüfstand mit Hebelbedienung
Entdecken Sie den TSA750, eine robuste manuelle Prüfstand, ideal für Labor- und Produktionsumgebungen. Dieses Modell bietet eine hervorragende Kapazität von bis zu 3,75 kN / 375 kg und ist für präzise und effiziente Zug- und Drucktests in horizontaler und vertikaler Ausrichtung konzipiert.
Hauptmerkmale:- Hohe Kapazität: Unterstützt bis zu 3750 N, geeignet für ein breites Spektrum von Krafttests.
- Robuste Konstruktion: Hergestellt aus robusten Aluminiumkomponenten, was ihn perfekt für anspruchsvolle Umgebungen macht.
- Effizientes Design: Ausgestattet mit einem großen Handrad zur präzisen Anpassung der Bewegung, um genaue und wiederholbare Tests zu gewährleisten.
- Vielseitigkeit der Konfiguration: Erhältlich in vertikaler (TSA750) und horizontaler (TSA750H) Ausführung, um verschiedenen Testtypen und Arbeitsplatzlayouts gerecht zu werden.
- Flexible Konfiguration: Anpassbar an verschiedene Testanforderungen, was die Vielseitigkeit in unterschiedlichen Umgebungen erhöht.
- Integration mit Kraftmessgeräten: Vollständig kompatibel mit dem gesamten Sortiment an Mark-10 Kraftmessgeräten, um genaue Messungen und vielseitige Setups zu gewährleisten.
- Kompatibles Zubehör: Verwendet Mark-10 Kraftmessgeräte und andere Spannvorrichtungen, um eine vollständige Anpassung des Testsystems zu ermöglichen.
- Individualisierungsoptionen: Ausgestattet mit einstellbaren Endanschlägen und einer niederohmigen Reibungsbremse für bessere Kontrolle.
Erfahren Sie, wie der TSA750 / TSA750H ein wesentlicher Bestandteil Ihrer Qualitätsprozesse sein kann. Weitere Informationen zur Erweiterung Ihrer Testkapazitäten mit diesem Modell erhalten Sie, wenn Sie Kontakt mit uns aufnehmen.
Merkmale
- Mit allen Mark-10 Kraftmessgeräten, Zubehören und Griffen kompatibel
- Der Hebel kann in 30° Schritten für eine einfache Bedienung konfiguriert werden
- Extra Löcher zur Montage vorhanden
- Einstellbare Bewegungsstops
- Präzisionsgestell und Zahnradmechanismus
- Verstellbare Flächen für eine reibungslos präzise Bewegung
- Digitales Anzeigegerät optional erhältlich
- Reibungsbremse
Die TSA750 und/oder TSA750H Prüfstände werden mit folgenden Zubehörteilen geliefert:
- G1009 Kompressionsplatte, 2” Durchmesser
- G1028 kleiner Haken
- G1030 Gewindeadapter, 5/16-18M auf #10-32F
- G1035 großer Haken
- G1038 mittlerer Haken
- G1041 Gewindeadapter, 5/16-18M auf #1/2-20M
- G1042 extra großer Haken
- G1091 Gewindemuffe, 1/2-20F, 1/2-20F
- 5/16-18 Stift mit Kontermuttern
- #10-32 Stift mit Kontermuttern
- Schlüssel 5/16-3/8
- Basis (TSA750)
- 2 Montierungsbeine mit Hardware (TSA750H)
- Zusätzliche Säulenabdeckung mit Hardware (TSA750H)
- 4 Daumenschraube für Kraftmessgeräte mit Kapazitäten von 0,12 - 500 lbF
- 4 Daumenschraube für Kraftmessgeräte mit Kapazitäten von 1.000 - 2.000 lbF
- Inbusschlüsselset
Optional verfügbar:
- Digitales Anzeigegerät für TSA/TSAH
- Horizontales/Mauerbefestigungsset für TSA/TSC
Manueller Prüfstandsvergleich
| Modell | Kraftkapazität | Maximaler Prüfweg | Lademethode | Weg/Strecke | Maximaler Probenfreiraum |
|---|---|---|---|---|---|
| ES05 | 150N | 38mm | Federhebel | 25,4 mm pro Hebelumdrehung | 223mm |
| ES10 | 500N | 229mm | Federbelasteter Hebel | 26,7mm / Hebeldrehung | 229mm |
| ES20 | 500N | 229mm | Oberes Handrad | 1,5 mm pro Radumdrehung | 229mm |
| ES30 | 1000N | 330mm | Seitliches manuelles Rad | 1,3 mm pro Radumdrehung | 356mm |
| TSA750(H) | 3750N | 95mm with travel stops 152 without travel stops | Zahnstangenhebel, einstellbar in 30°-Schritten | 76,2 mm pro Hebelumdrehung | Vertikal: 267 mm Horizontal: 368 mm |
| TSB100 | 500N | 95mm with travel stops 152 without travel stops | Zahnstangenhebel, einstellbar in 30°-Schritten | 76,2 mm pro Hebelumdrehung | 330mm |
| TSC1000(H) | 5000N | 89mm | Inline-Handrad | 2,5 mm pro Radumdrehung | Vertikal: 254 mm Horizontal: 330 mm |
| TSF(H) | 5000N | 102mm | Seitliches manuelles Rad | 0,34 mm pro Radumdrehung | Vertikal: 356 mm Horizontal: 459 mm |
| - Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich. |
|||||
Abmessungen
Größenangaben für den manuell betriebenen Kraftprüfstand TSA750
Alle Größen in Zoll und (mm)
Säulenverlängerungen von 305, 610 und 1065 mm erhältlich. (vergrößert den Verfahrweg nicht)
Größenangaben für den horizontalen, manuell betriebenen Kraftprüfstand TSA750H
Alle Größen in Zoll und (mm)
Säulenverlängerungen von 305, 610 und 1065 mm erhältlich. (vergrößert den Verfahrweg nicht)
Ähnliche Produkte
Series-3 Digitales Kraftmessgerät
- Schnelle Abtastrate von 2000 Hz
- Inklusive NIST rückführbarem Kalibrierzertifikat
Mehr Details
Series-4 Digitaler Kraftmesser mit Datenausgang
- USB, RS-232, Mitutoyo und analoge Ausgänge
- 3000 Hz Abtastrate
Mehr Details
Series-5 Modernes, digitales Kraftmessgerät
- Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
- USB, RS-232, Mitutoyo und analoge Ausgänge
Mehr Details
Zubehör
AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen
- Befestigungs Set für 5I, 3I oder TT03 an Prüfständen der TS-Serie.
Mehr Details
Kategorie Mark 10 Zubehör
Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte
Mehr Details
Spezifikationen
| Kapazität: | 330 kg |
| Maximaler Hub: | 152 mm, 69,85 mm mit Bewegungsstops |
| Abmessungen: | 152 mm x 197 mm x 645 mm |
| Abstandsmessgerät: | Optional verfügbar |
| Horizontale Montage: | Optional verfügbar |
| Gewicht: | TSA750: 7,3 kg TSA750H: 5,9 kg |
| Garantie | 3 Jahre |
