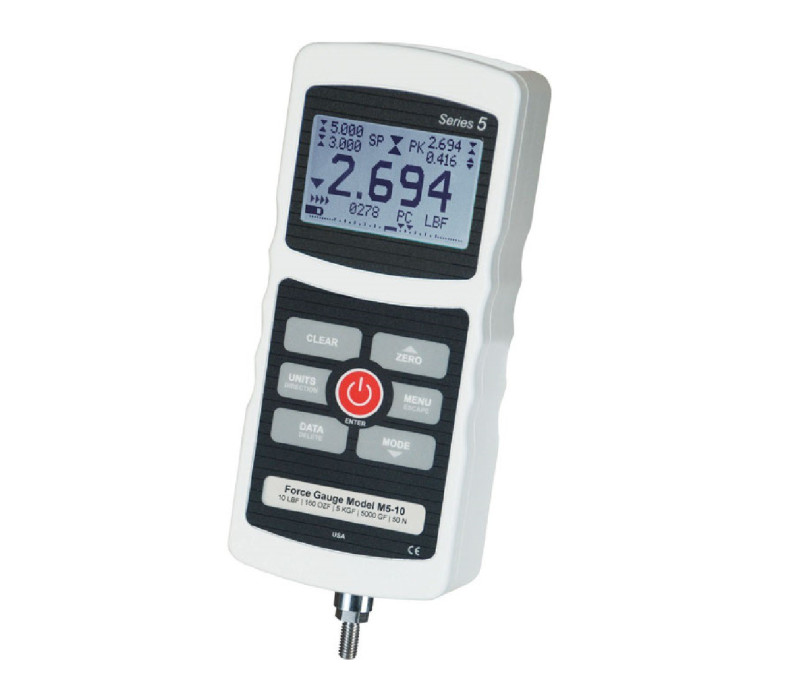

    Series-5 Mark-10 digitales Präzisions-Kraftmessgerät

    Digitales Präzisions-Kraftmessgerät von Mark-10 für Zug- und Druckkraftprüfungen von 0,5 N bis 10 kN

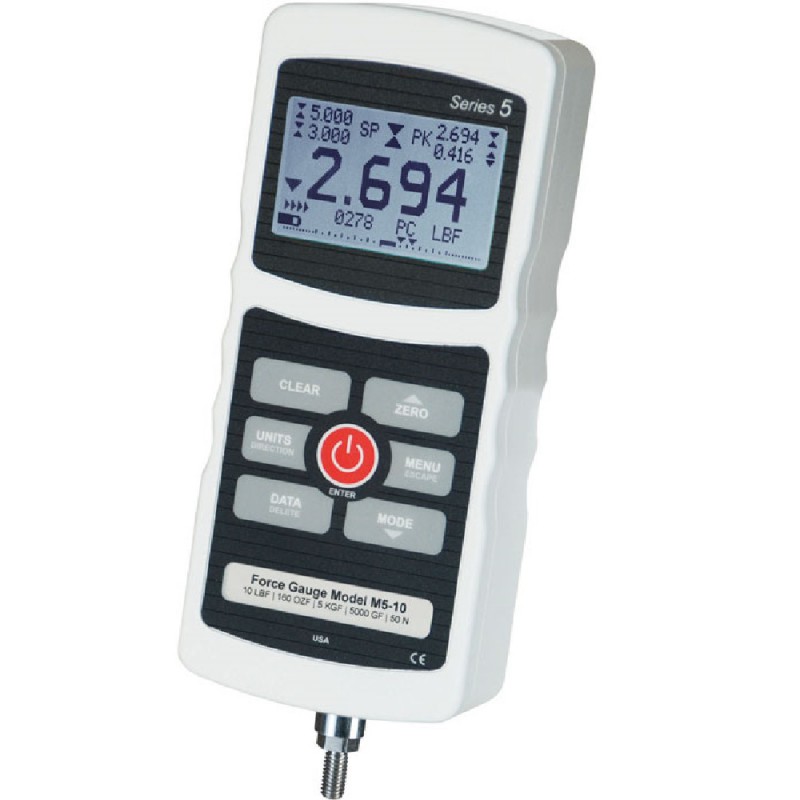

    Das Series-5 ist ein digitales Kraftmessgerät für Zug- und Druckkraftprüfungen und in 17 Messbereichen von 0,5 N bis 10 kN erhältlich. Mit einer Genauigkeit von ±0,1 % des Endwerts, einer Abtastrate von 7.000 Hz und einer Auflösung von 1/5000 ermöglicht es die zuverlässige Messung sowohl konstanter als auch schnell wechselnder Kräfte.

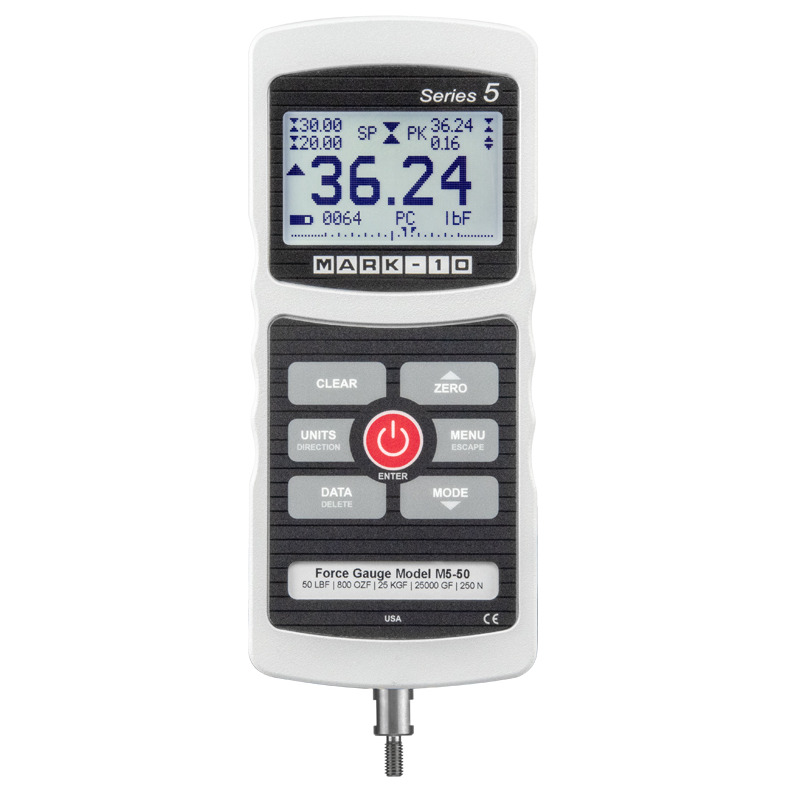

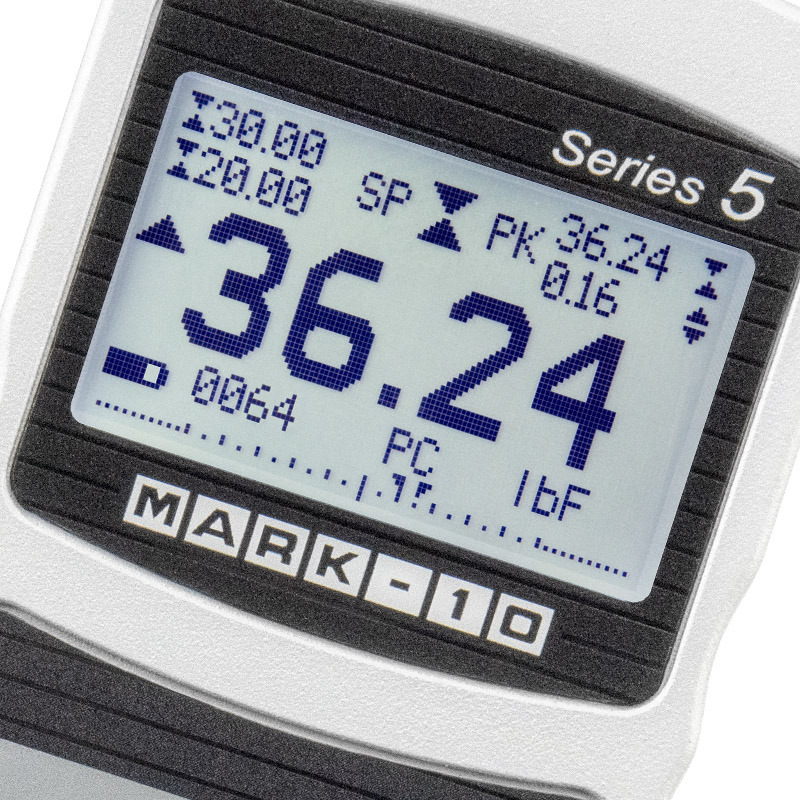

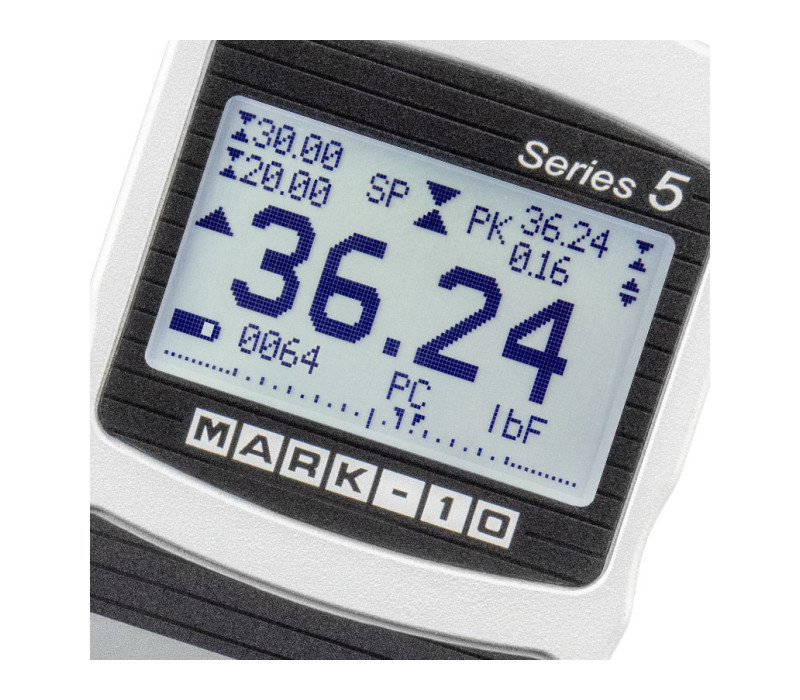

    Das große, hintergrundbeleuchtete Grafikdisplay zeigt Kraftmesswerte, Spitzenwerte, Sollwerte und eine Echtzeit-Balkenanzeige der Belastung. Das robuste Aluminiumgehäuse lässt sich umdrehen, sodass die Achse des Kraftaufnehmers nach oben oder unten zeigt, während Display und Tasten aufrecht ausgerichtet bleiben.

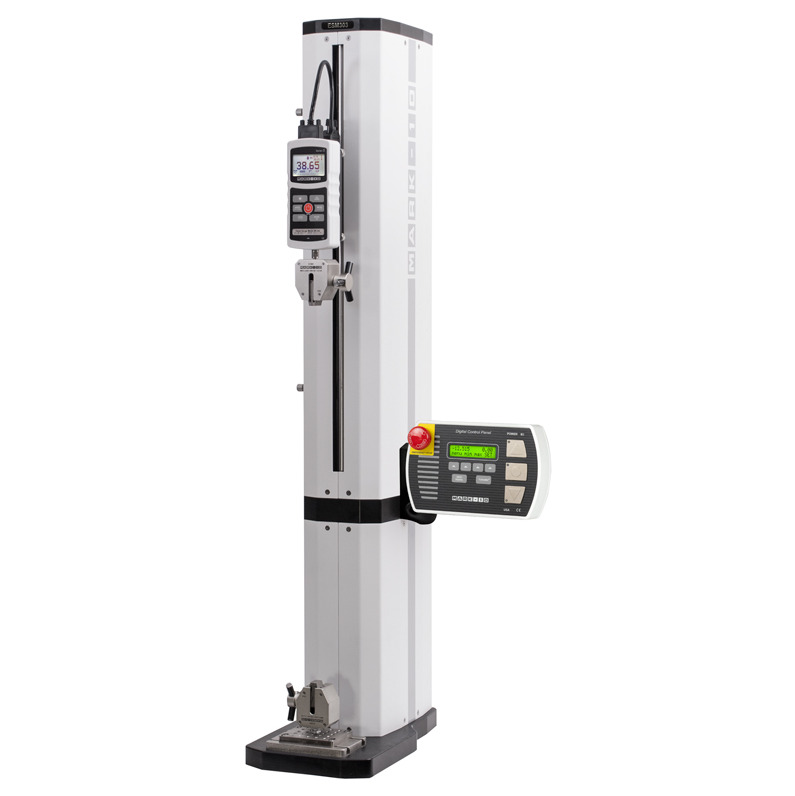

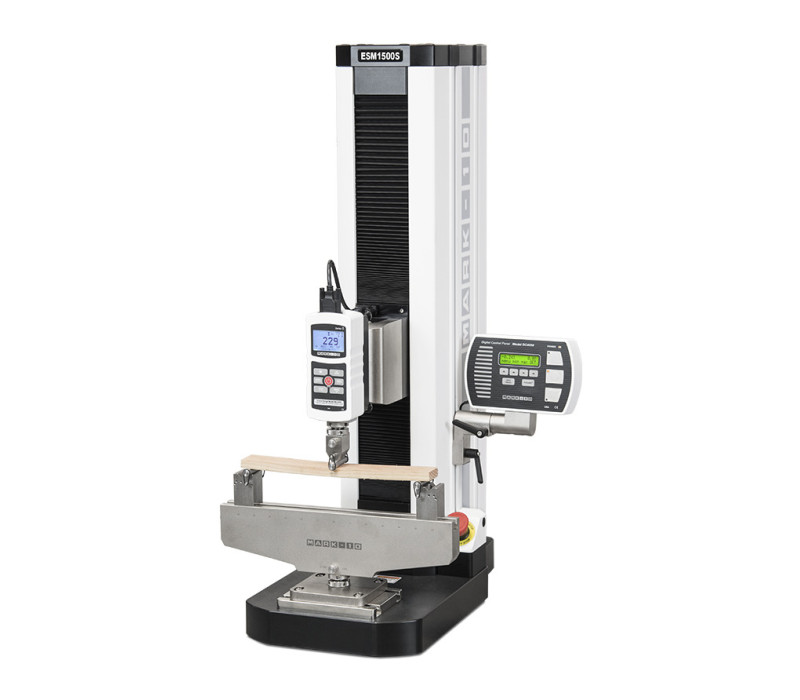

    Das Series-5 speichert bis zu 1.000 Messwerte mit statistischer Auswertung und verfügt über USB-, RS-232-, Mitutoyo- und Analogausgänge. Dank Mittelwertbildung, externer Triggerung und programmierbarer Sollwerte eignet sich das Kraftmessgerät sowohl für eigenständige Prüfungen als auch für die Integration mit Mark-10-Prüfständen, Spannzeugen und Software.

    Preis ab € 1.188,00
    Jetzt bestellen
    • 17 Kraftmessbereiche von 0,5 N bis 10 kN für Zug- und Druckkraftprüfungen
    • Genauigkeit von ±0,1 % des Endwerts bei einer Auflösung von 1/5000
    • Hohe Abtastrate von 7.000 Hz zur Erfassung schnell wechselnder Kräfte

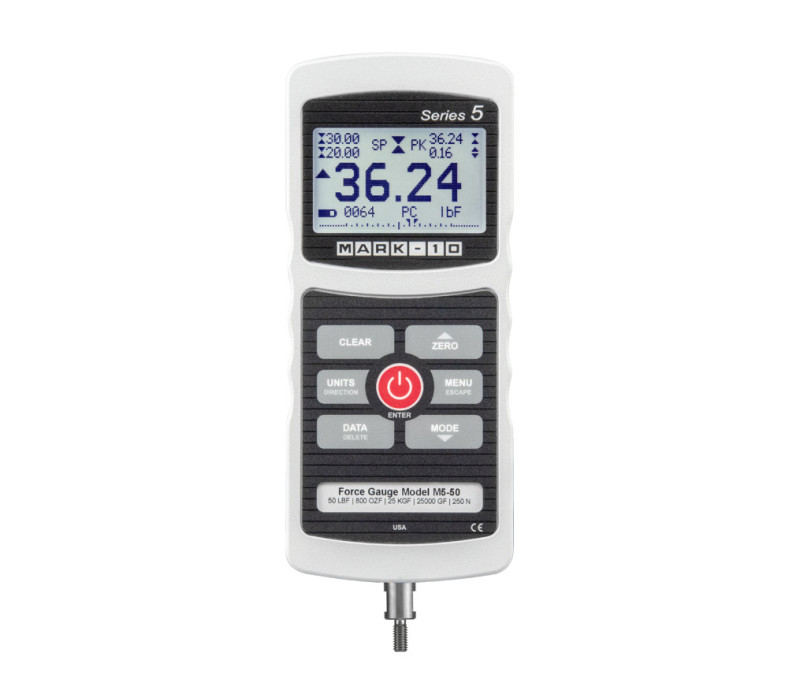

    • Großes hintergrundbeleuchtetes Grafikdisplay mit Spitzenwerten, Sollwerten und Echtzeit-Balkenanzeige der Belastung
    • Speicher für 1.000 Messwerte mit statistischer Auswertung von Minimum, Maximum, Mittelwert und Standardabweichung
    • Programmierbare Sollwerte mit Anzeigen und Ausgängen für Gut-/Schlecht-Prüfungen und die Ansteuerung externer Geräte
    • Mittelwertmodus zur Berechnung der durchschnittlichen Kraft über einen festgelegten Zeitraum, beispielsweise bei Schälprüfungen
    • Externer Triggermodus für Schalterbetätigungsprüfungen und die ferngesteuerte Erfassung des Anzeigewerts

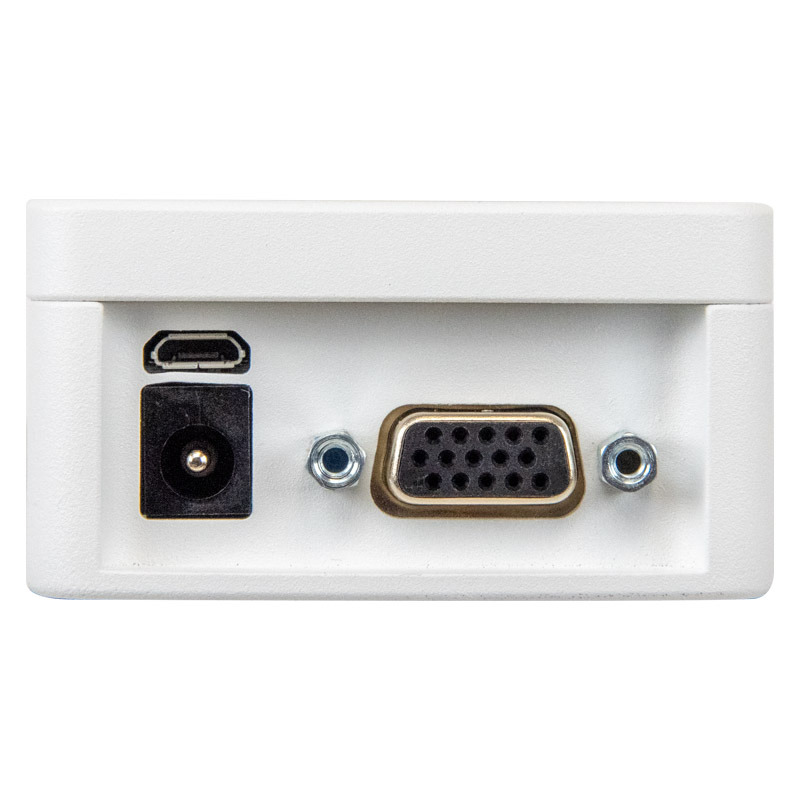

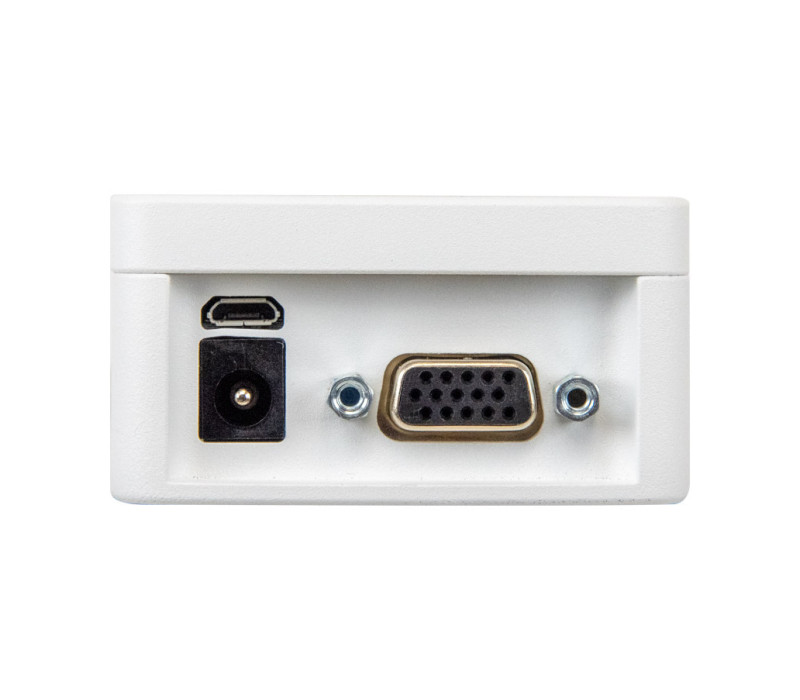

    • USB-, RS-232-, Mitutoyo- und Analogausgänge zum Anschluss an PCs und Datenerfassungssysteme
    • Automatische Datenausgabe über USB oder RS-232
    • Konfigurierbare akustische Alarme, Tastentöne und Passwortschutz für einzelne Tasten und die Kalibrierung

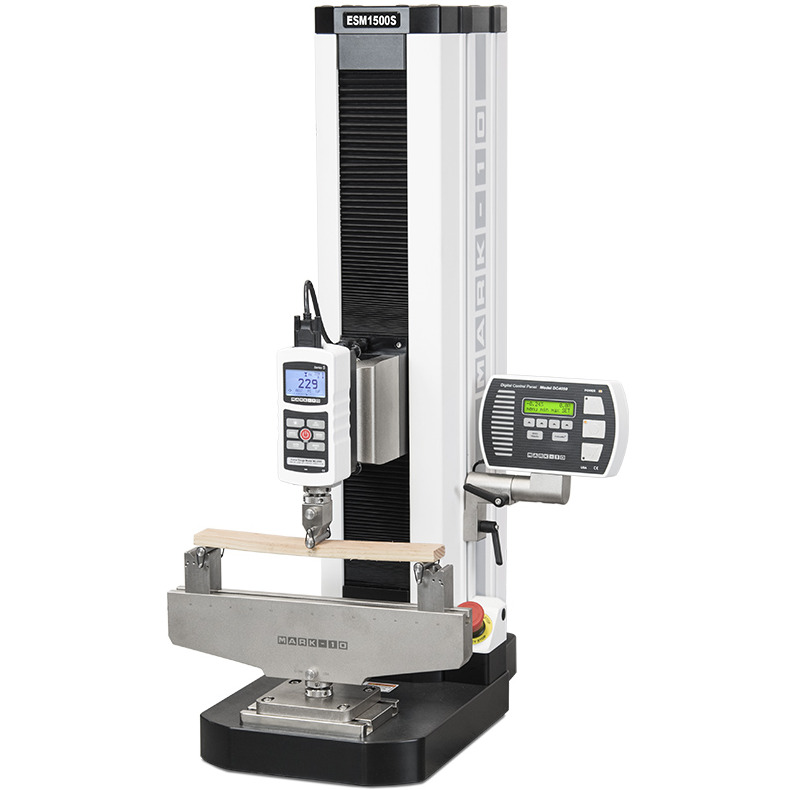

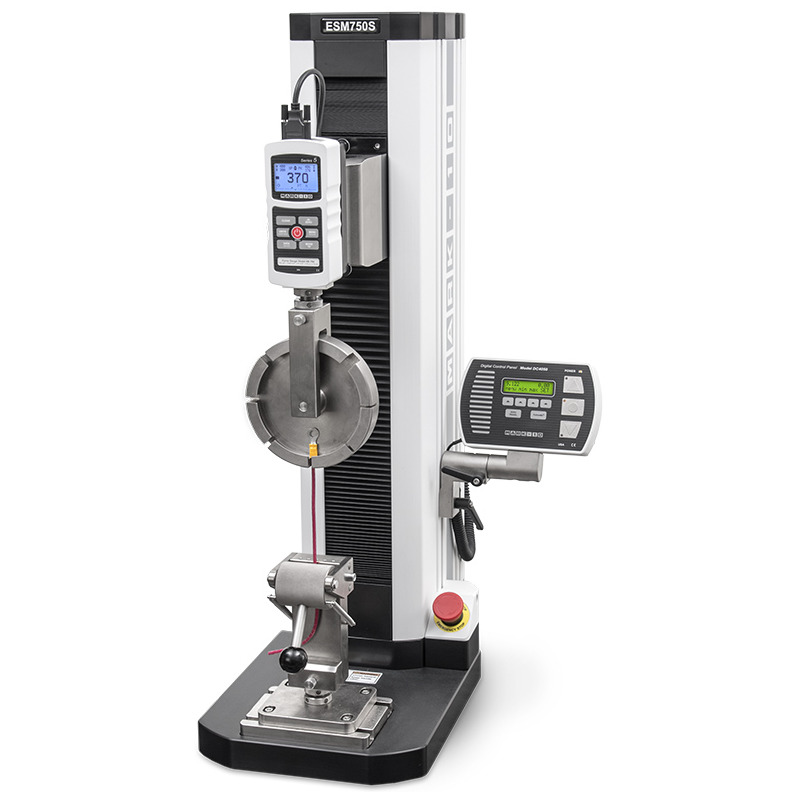

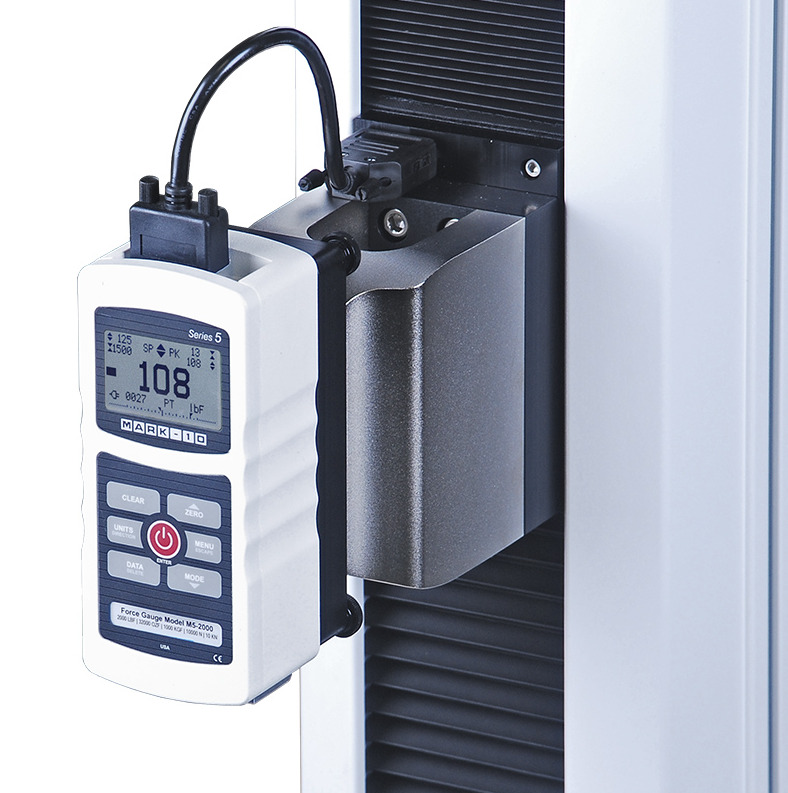

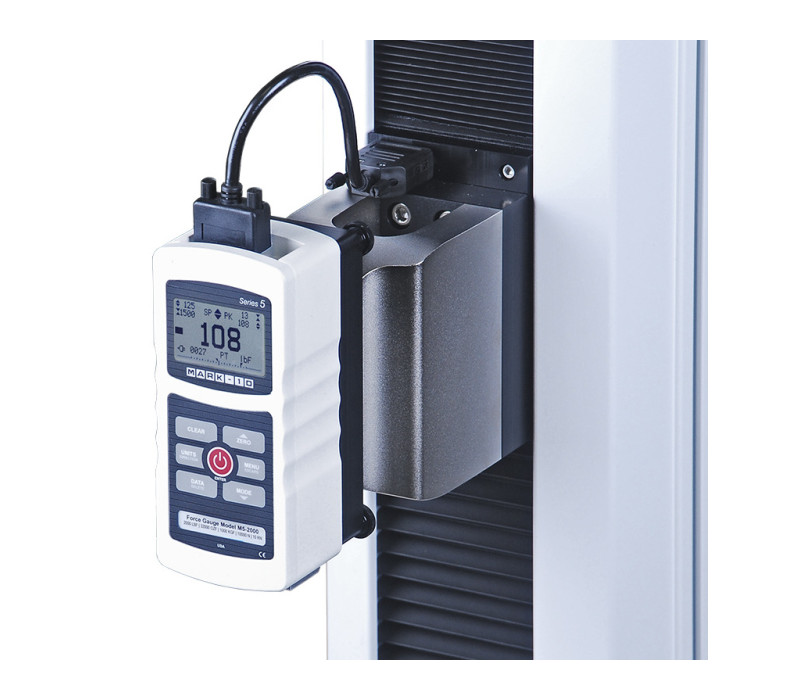

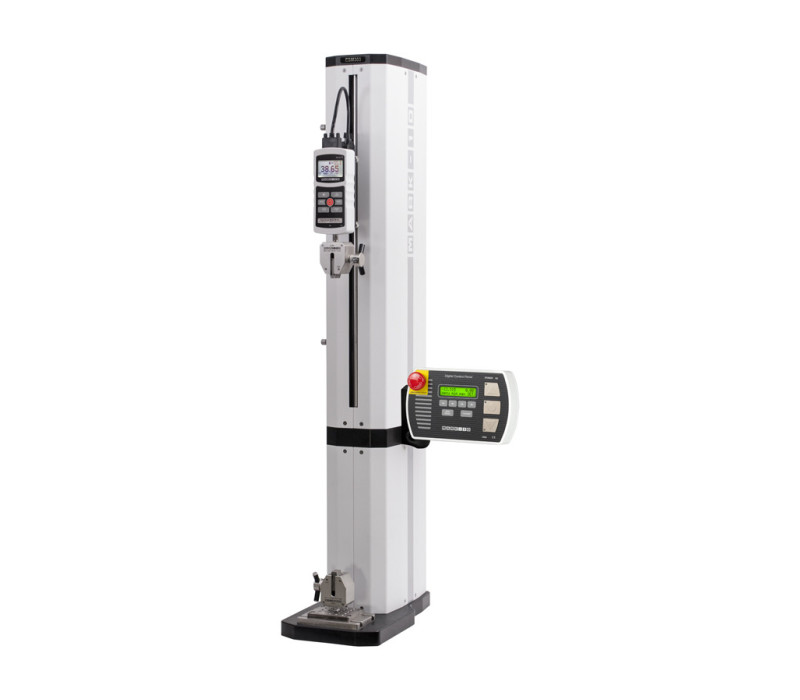

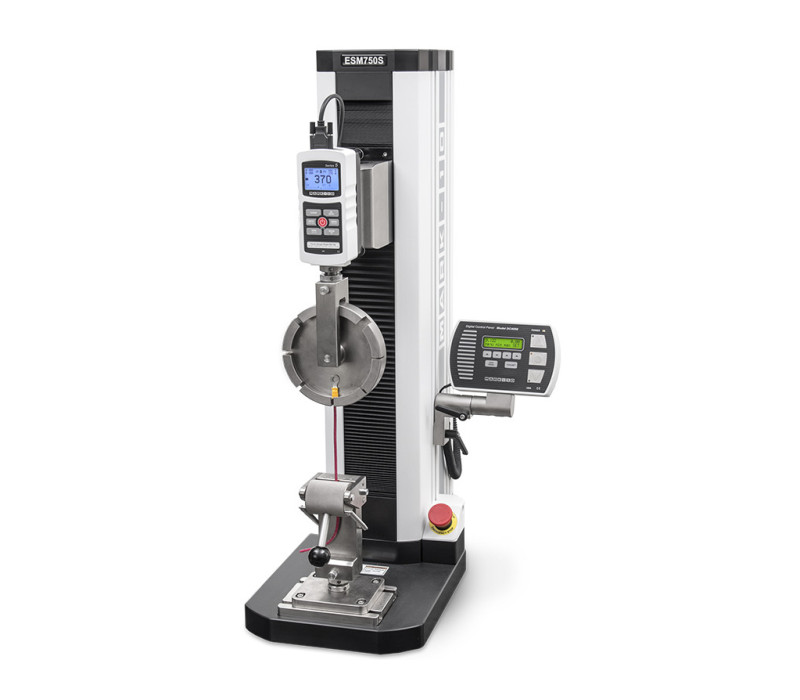

    • Umkehrbares Aluminiumgehäuse für den Handbetrieb oder die Montage an kompatiblen Mark-10-Prüfständen
    Kraftmessbereiche
    ModellMessbereichAuflösung (N)

    M5-012

    0,12 lbF / 0,5 N

    0,0001

    M5-025

    0,25 lbF / 1 N

    0,0002

    M5-05

    0,5 lbF / 2,5 N

    0,0005

    M5-1

    1 lbF / 5 N

    0,001

    M5-2

    2 lbF / 10 N

    0,002

    M5-5

    5 lbF / 25 N

    0,005

    M5-10

    10 lbF / 50 N

    0,01

    M5-20

    20 lbF / 100 N

    0,02

    M5-50

    50 lbF / 250 N

    0,05

    M5-100

    100 lbF / 500 N

    0,1

    M5-200

    200 lbF / 1.000 N

    0,2

    M5-300

    300 lbF / 1.500 N

    0,5

    M5-500

    500 lbF / 2.500 N

    0,5

    M5-750

    750 lbF / 3.750 N

    2

    M5-1000

    1.000 lbF / 5.000 N

    2

    M5-1500

    1.500 lbF / 7.500 N

    5

    M5-2000

    2.000 lbF / 10.000 N

    5

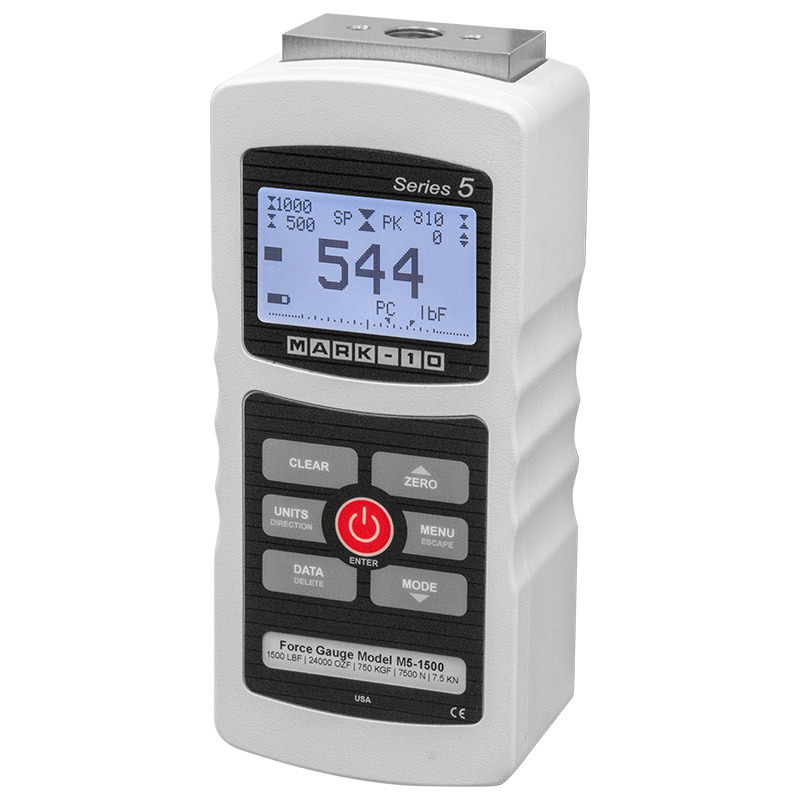

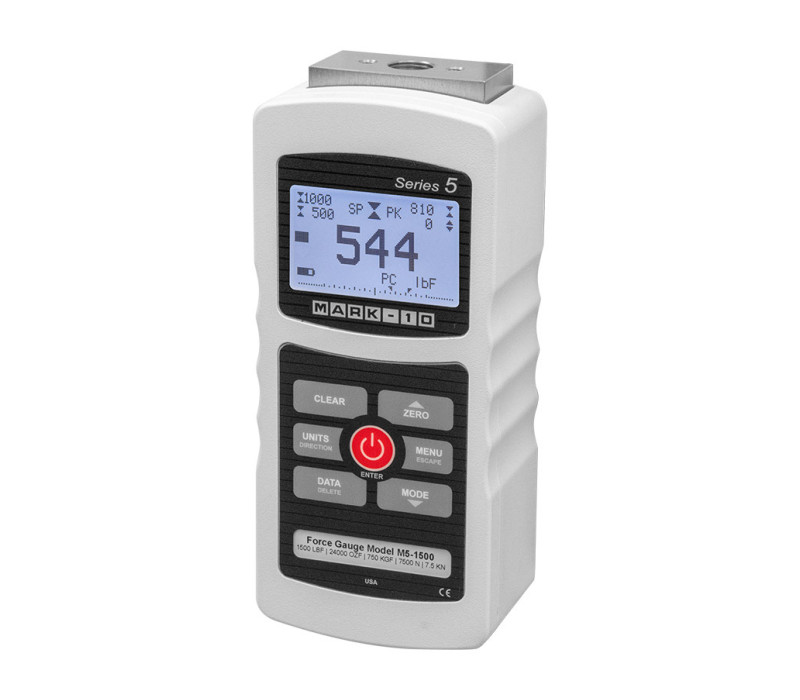

    Die Modelle M5-750, M5-1000, M5-1500 und M5-2000 verfügen über einen S-förmigen Kraftaufnehmer und ein etwas größeres Gehäuse. Bedienoberfläche und Display sind identisch.

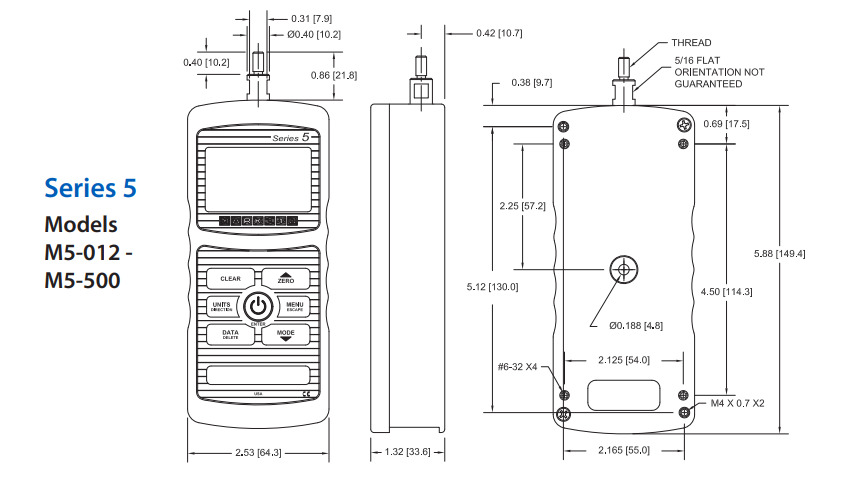

    Maßzeichnung des Kraftmessgeräts M5-012–M5-500 Series-5

    Die Abmessungen der Series-5 Modelle M5-012–M5-500 entnehmen Sie bitte der Zeichnung. Alle Maße sind in Zoll [mm] angegeben.

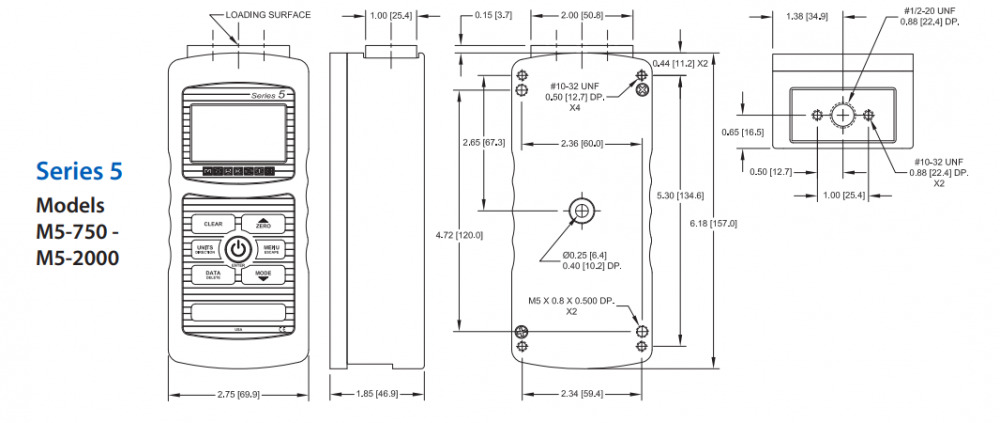

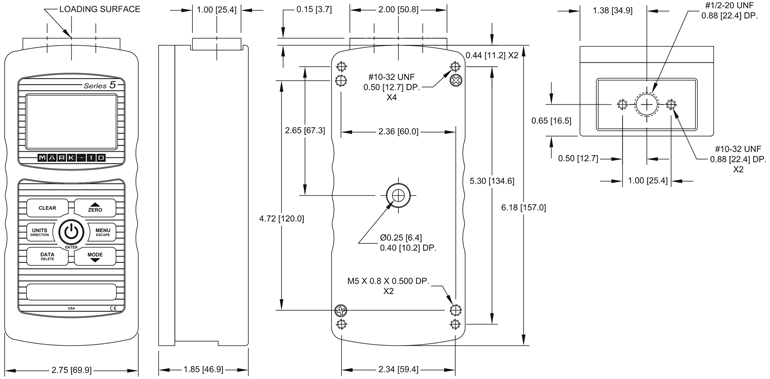

    Maßzeichnung des Kraftmessgeräts M5-750–M5-2000 Series-5

    Die Abmessungen der Series-5 Modelle M5-750–M5-2000 entnehmen Sie bitte der Zeichnung. Alle Maße sind in Zoll [mm] angegeben.

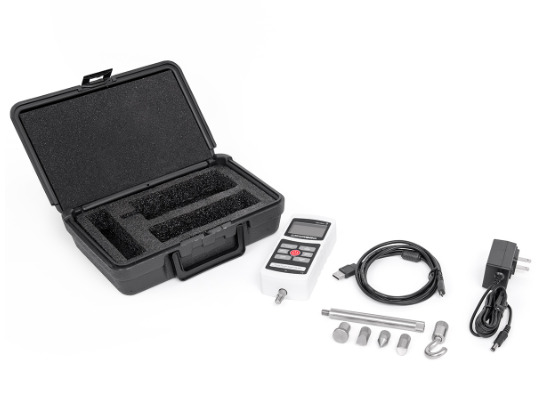

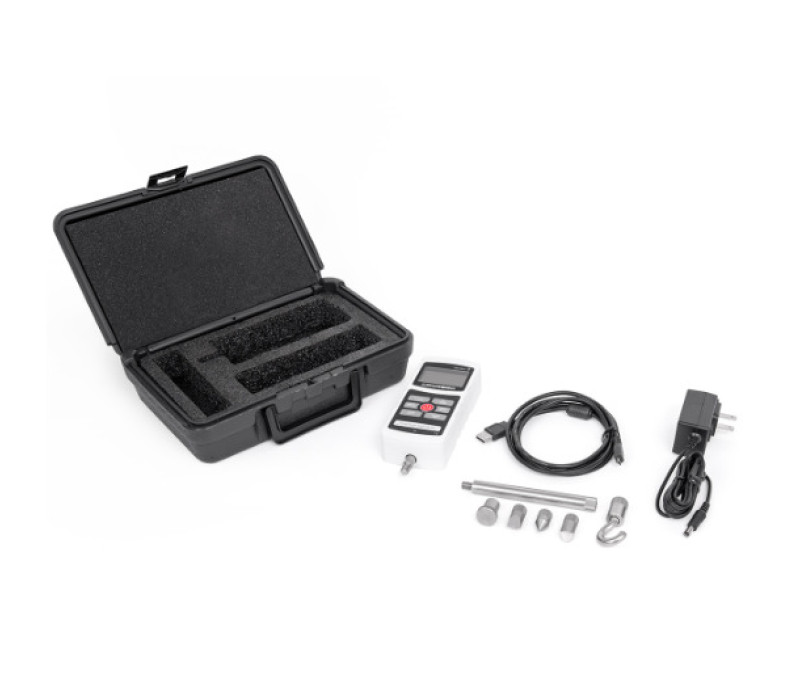

    Lieferumfang
    • Digitales Kraftmessgerät Series-5
    • Verlängerungsstange
    • Kegelaufsatz
    • Meißelaufsatz
    • V-Nut-Aufsatz
    • Flachaufsatz
    • Haken — bei M5-012 bis M5-1000 enthalten; nicht bei M5-1500 oder M5-2000 enthalten
    • Kupplungsstück — nur bei M5-50 bis M5-500 enthalten
    • Gewindeadapter — nur bei M5-750 bis M5-2000 enthalten
    • Transportkoffer
    • USB-Kabel
    • Netzadapter mit Euro-Stecker
    • Wiederaufladbarer Akku
    • NIST-rückführbares Kalibrierzertifikat mit 10 Messpunkten je Richtung (Zug und Druck)

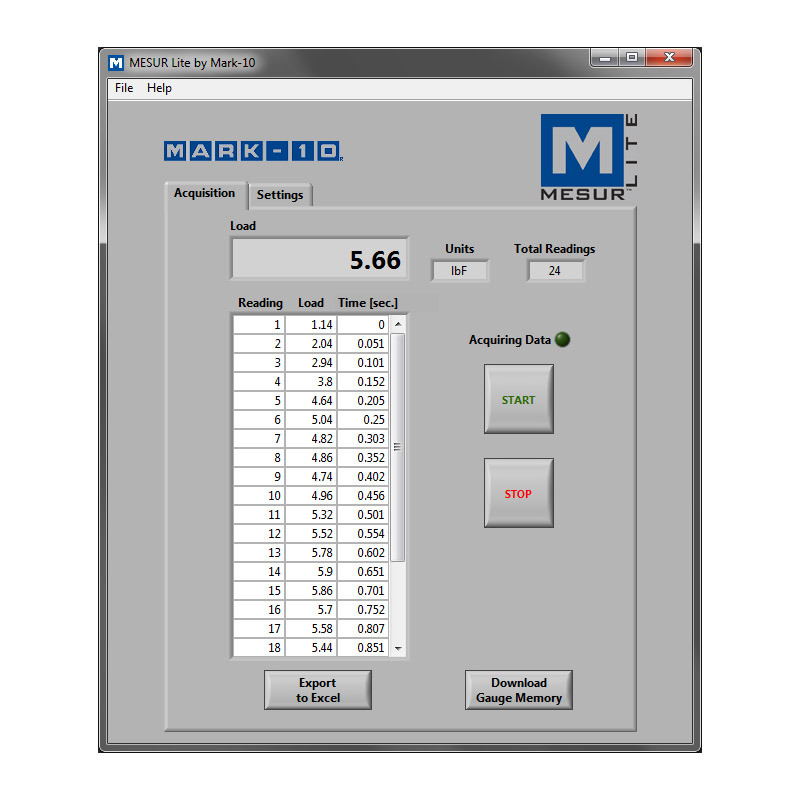

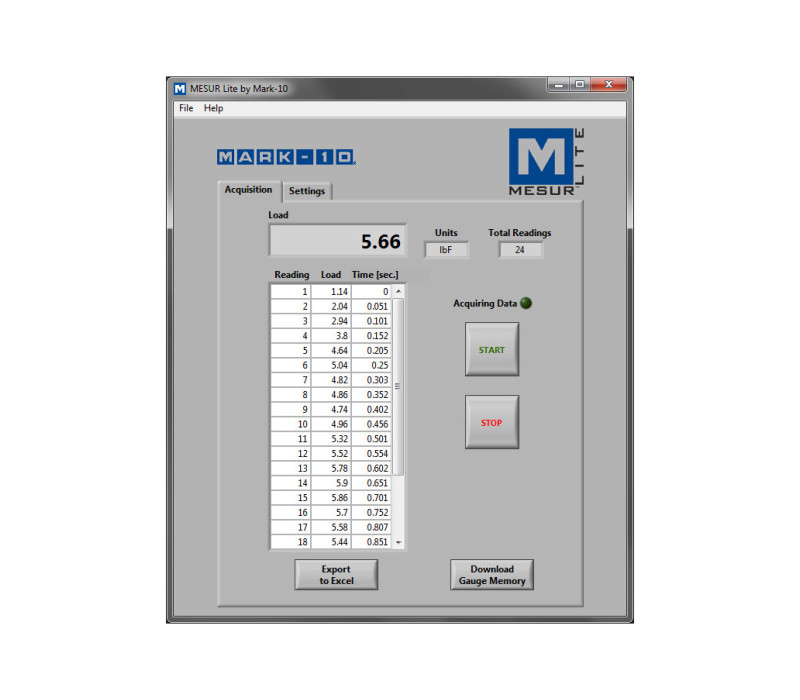

    • Datenerfassungssoftware MESUR Lite
    Genauigkeit±0,1 % des Endwerts
    Auflösung1/5000
    Abtastrate7.000 Hz
    DatenausgaberateBis zu 500 Hz mit Firmware 2.3.0 oder höher
    Messwertspeicher1.000 Messwerte mit statistischer Auswertung von Minimum, Maximum, Mittelwert und Standardabweichung
    MaßeinheitenlbF, ozF, gF, kgF, N, kN und mN, modellabhängig
    AusgängeUSB / RS-232: konfigurierbar bis 230.400 Baud; automatische Datenausgabe bis 250 Hz; Gauge Control Language 2
    Mitutoyo: serielle BCD-Ausgabe für kompatible SPC-Geräte
    Analog: ±1 VDC
    Allgemeine Ein-/Ausgänge: 3 Open-Drain-Ausgänge und 1 Eingang
    Sollwerte: 3 Open-Drain-Leitungen, max. 40 VDC / 100 mA
    Zulässige Überlast200 % des Endwerts; ab 110 % des Endwerts erscheint OVER auf dem Display
    StromversorgungNetzadapter oder wiederaufladbarer Akku; mehrstufige Akkustandsanzeige und automatische Abschaltung bei kritisch niedrigem Akkustand
    AkkulaufzeitHintergrundbeleuchtung ein: bis zu 7 Stunden
    Hintergrundbeleuchtung aus: bis zu 24 Stunden
    Gewinde des KraftaufnehmersM5-012–M5-100: #10-32 UNF
    M5-200–M5-500: 5/16-18 UNC
    M5-750–M5-2000: 1/2-20 UNF
    Umgebungsbedingungen4–40 °C [40–100 °F], max. 96 % relative Luftfeuchtigkeit, nicht kondensierend
    KonformitätCE, UKCA
    Garantie3 Jahre

    Bestellen

    Produkte
    Artikel Produkt Preis  Menge Aktion
    132538M5-012 Kraftmessgerät Digital - 0,5 N € 2.209,00
    132539M5-025 Kraftmessgerät Digital - 1,0 N € 2.209,00
    132540M5-05 Kraftmessgerät Digital - 2,5 N € 1.340,00
    132541M5-2 Kraftmessgerät Digital - 10 N € 1.188,00
    132542M5-5 Kraftmessgerät Digital - 25 N € 1.188,00
    132520M5-10 Kraftmessgerät Digital - 50 N € 1.188,00
    132543M5-20 Kraftmessgerät Digital - 100 N € 1.188,00
    132544M5-50 Kraftmessgerät Digital - 250 N € 1.188,00
    132545M5-100 Kraftmessgerät Digital - 500 N € 1.188,00
    132521M5-200 Kraftmessgerät Digital - 1000 N € 1.340,00
    136710M5-300 Kraftmessgerät Digital - 1500 N € 1.340,00
    132546M5-500 Kraftmessgerät Digital - 2500 N € 1.340,00
    136779M5-750 Kraftmessgerät Digital - 3750 N € 1.615,00
    133311M5-1000 Kraftmessgerät Digital - 5000 N € 1.615,00
    136689M5-1500 Kraftmessgerät Digital - 7500 N € 1.615,00
    134811M5-2000 Kraftmessgerät Digital - 10.000 N € 1.615,00
    140859M5-1 Digital Force Gauge - 5 N € 1.340,00
    Zubehör
    Artikel Produkt Preis  Menge Aktion
    132825Cable, serial, Series 7/5/4 to RS-232 DB-9 € 76,00
    132876Cable, USB, Series 7/5/4/3 to PC € 29,00
    132826Replacement battery, 8.4V NiMH € 19,00
    131954AC1030 AC adapter/charger, 110V US € 43,00
    131955AC1031 AC adapter/charger, 220V Europe € 43,00
    132878AC1032 AC adapter/charger, 220V UK € 43,00
    132879AC1035 AC adapter/charger, 220V Australia € 43,00
    134333AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N) € 57,00
    131956AC1002 Doppel-Handgriff für Kraftmessgeräte Serien 4/5/7 € 138,00
    126886AC1002-1 Handle grip for Series 7/5/4 gauges, single grip € 128,00

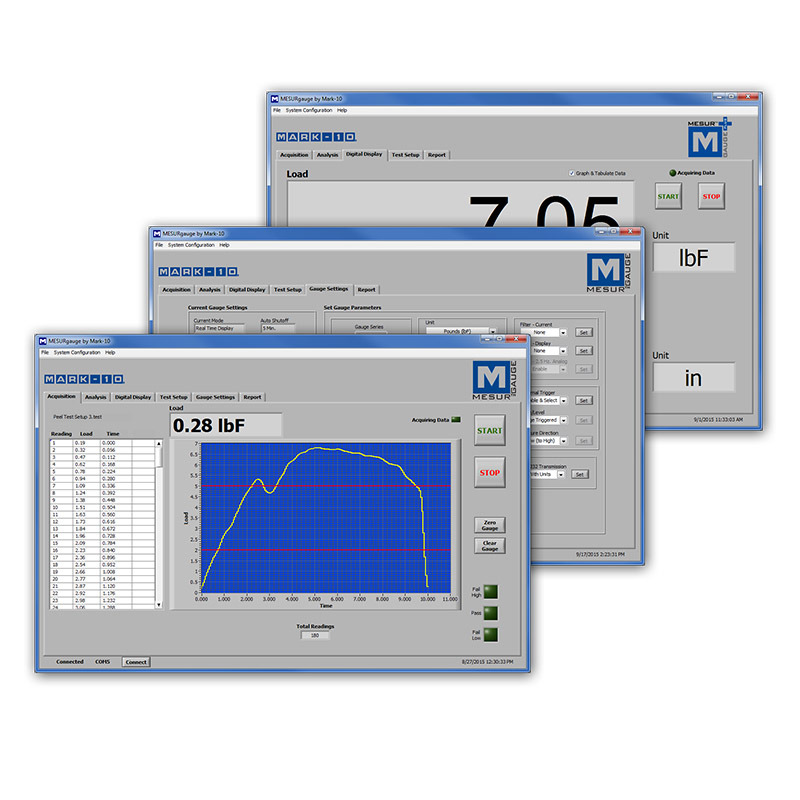

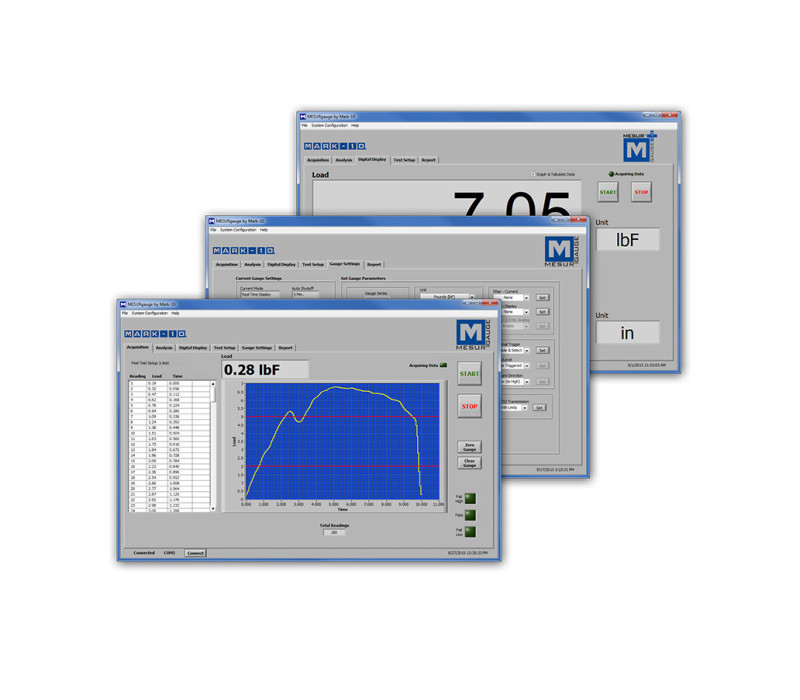

    13081915-1005 MESURgauge PLUS Last- und Weganalyse-Software, 1 Lizenz € 675,00
    13683015-1005-5 MESURgauge Plus Last- und Weganalyse-Software, 5 Lizenzen € 2.670,00

    Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
    Verfügbarkeit:
    Verfügbar: 1 - 3 Tage ,
    Lieferzeit: 1 - 3 Wochen ,
    Lieferzeit variiert, bitte kontaktieren Sie uns
