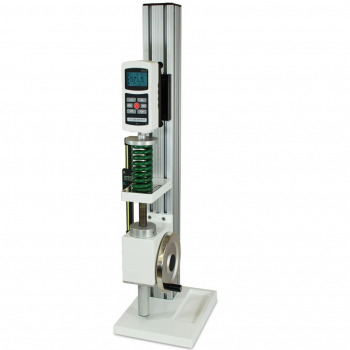

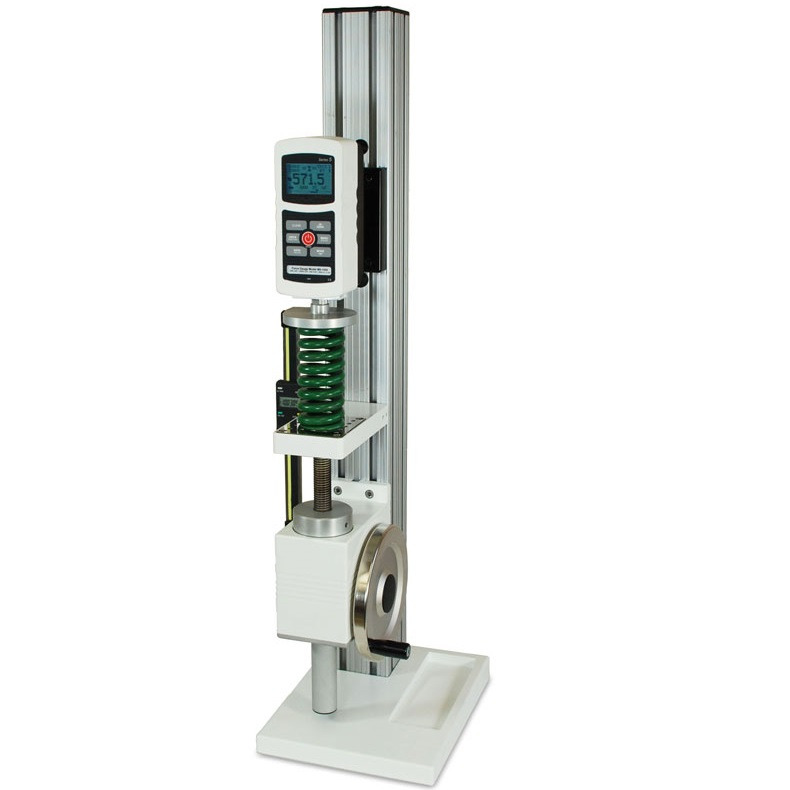

Die Kraftprüfstände TSF und TSFH sind für schwerere Kraftprüfungen ausgelegt, wie z. B. Produktintegritätstests, zerstörende Tests, Federtests oder andere Arten von Tests, die eine Zug- oder Druckkraft von bis zu 5 kN erfordern.
Mit seiner starren, 76 x 76 mm großen Säule aus stranggepresstem Aluminium, dem großen, seitlich angebrachten Handrad und der abnehmbaren Montageplattform mit Gewindelöchern ist dieser Prüfstand stabil und flexibel für eine Vielzahl von Krafttestanwendungen.
Dieser Zugprüfstand ist in horizontaler und vertikaler Ausführung erhältlich, beide vorbereitet für die Befestigung an einer Arbeitsplatte. Der bewegliche Teil dieses Zugprüfstandes ist an der Säule unterhalb des Kraftsensorhalters montiert, d.h. der Sensor ist in einer stationären Position fixiert und die Grundplatte bewegt sich auf und ab. Der Abstand von 110 mm zwischen Säule und Mitte des Messplatzes schafft die Möglichkeit, auch größere Prüfstücke zu messen.
Die TSF(H)-Prüfstände werden in einem Bausatz mit einer Reihe von Standardzubehör geliefert, je nach Ausführung vertikal oder horizontal.
Der Prüfaufbau kann mit einem der digitalen Kraftmessgeräte Mark 10, Spannzeugen, Adaptern und anderen Anbauteilen vervollständigt werden. Eine große Auswahl an Vorrichtungszubehör sorgt dafür, dass für fast jeden Test die richtige Einrichtung gefunden werden kann.
Darüber hinaus ist eine digitale Distanzmessanzeige, TSF001, mit automatischer SPC-Ausgabe zur Datenerfassung erhältlich.
Zur Ausgabe auf einen PC sind ein Kabel, AC1112, und ein Kommunikationsadapter, MU100, erforderlich.
Ein Satz Wandhalterungen, TSF002, ermöglicht es, den Prüfstand mit der Säule an einer Wand oder Werkbank zu befestigen, anstatt ihn auf der Basis zu platzieren.
Säulenverlängerungen von 305, 610 oder 1065 mm ermöglichen es, längere/höhere Proben zu testen. Säulenverlängerungen vergrößern nur die verfügbare Länge des Prüflings, sie verändern die zu messende Dehnung oder Kompression nicht.
Die reversible Montageplatte für Kraftmesser macht diesen Prüfstand auch mit allen Mark-10-Kraftmesserserien kompatibel.
Model | Force capacity | Maximum test travel | Loading method | Travel rate | Maximum, sample clearance |
---|---|---|---|---|---|
ES10 | 500N | 229mm | Spring loaded lever | 26,7mm / lever rev. | 229mm |
ES10 | 500N | 229mm | Spring loaded lever | 26,7mm / lever rev. | 229mm |
ES20 | 500N | 229mm | Top mounted hand wheel | 1,5mm / wheel rev. | 229mm |
ES30 | 1000N | 330mm | Side mounted hand wheel | 1,3mm / wheel rev. | 356mm |
TSA750(H) | 3750N | 95mm with travel stops 152 without travel stops | Lever with rack & pinion, lever can be positioned in 30° increments | 76,2mm / lever rev. | Vertical 267mm Horizontal 368mm |
TSB100 | 500N | 95mm with travel stops 152 without travel stops | Lever with rack & pinion, lever can be positioned in 30° increments | 76,2mm / lever rev. | 330mm |
TSC1000(H) | 5000N | 89mm | Inline hand wheel | 2,5mm / wheel rev. | Vertical 254mm Horizontal 330mm |
TSF(H) | 5000N | 102mm | Side mounted hand wheel | 0,34mm / wheel rev. | Vertical 356mm Horizontal 459mm |
- Maximum travel and/or clearence depends on the grips or fixtures used during testing. The dimensions indicate distances without the use of grips or fixtures. - Column extensions are available for all test stands except ES05, ES10 and ES20. - Models with (H) are available in vertical and horizontal versions |
Die TSF- und/oder TSFH-Kraftprüfstation wird mit folgenden Zubehörteilen geliefert:
Abmessungen des TSF Mechanischen Vertikal-Kraftprüfstands
Alle Maße sind in Zoll mit [mm] dahinter
Abmessungen des TSF Mechanischen Horizontal-Kraftprüfstands
Alle Maße sind in Zoll mit [mm] dahinter
Kapazität: | 500 kg |
Maximaler Messabstand: | 340 mm |
Abmessungen: | 152mm x 203 mm x 660mm |
Bewegungsgeschwindigkeit: | 0.34 mm/ pro Umlauf |
Gewicht: | Ca. 11,4 kg |
Garantie: | 3 Jahre |
