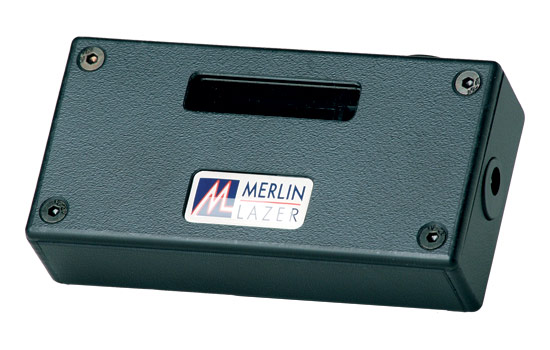

Der Merlin TGI erkennt einlagiges (ESG) und mehrlagiges Hartglas bei einfacher oder doppelter Verglasung und misst von einer Seite beide Felder.
Wenn das Messgerät gegen die Glasscheibe gedrückt wird und der rote Knopf auf der Oberseite des Geräts gedrückt wird, werden 2 Linien für die Analyse von einfachem Glas und 4 Linien für die Analyse von doppelter Verglasung angezeigt.
Beispiel 1: Einfache Verglasung
- Linie A ist die Oberfläche, worauf der Merlin TGI platziert ist
- Linie B ist die Rückseite des Fensters.
Beispiel 2: Doppelte Verglasung
- Linie A ist die Oberfläche, worauf der Merlin TGI platziert ist
- Linie B ist die Rückseite des ersten Fensters an der Innenseite.
- Linie C ist die Oberfläche des zweiten Fensters an der Innenseite
- Linie D ist die Oberfläche an der Außenseite des zweiten Fensters
| 1. | Einfache Verglasung - Normal |
 |
|
| Beide Linien von A und B bleiben blau |
|
| 2. | Einfache Verglasung - Hartglas |
 |
|
| Linie A bleibt blau, Linie B ändert die Farbe |
|
| 3. | Doppelte Verglasung - Beide Scheiben normal |
 |
|
| Linien A, B, C und D bleiben blau |
|
| 4. | Doppelte Verglasung - Erste Scheibe normal, zweite Scheibe Hartglas |
 |
|
| Linien A, B und C bleiben blau, Linie D ändert die Farbe |
|
| 5. | Doppelte Verglasung- Erste Scheibe Hartglas, zweite Scheibe normal |
 |
|
| Linie A bleibt blau, Linie B ändert die Farbe. Linie C und D wechseln beide zur gleichen Farbe |
|
| 6. | Doppelte Verglasung - Beide Scheiben Hartglas |
 |
|
| Linie A bleibt blau, Linie B ändert die Farbe, Linien C und D wechseln zu verschiedenen Farben. |
