Zwei Modelle:

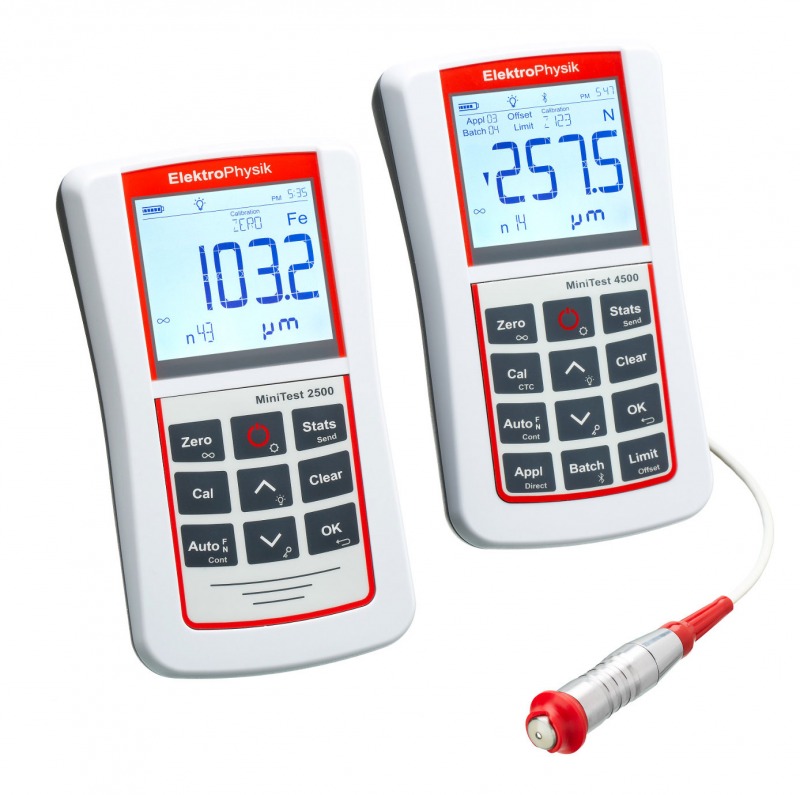

MiniTest 2500 - Basismodell mit Datenspeicher und USB Schnittstelle
MiniTest 4500 - Erweitertes Modell mit Stapel-Datenspeicher, Bluetooth, RS232, Statistikfunktionen und mehr
Das MiniTest 2500 und 4500 sind präzisions Schichtdickenmessgeräte, welche mit einer Vielzahl von Sonden kompatibel sind. Durch die große Auswahl an austauschbaren Sonden können Messungen auf Eisen (F) und Nichteisen (N) Metallen ausgeführt werden. Verschiedene Kalibriermethoden und Auswertungsmöglichkeiten rüsten diese Schichtdickenmessgeräte für eine Vielzahl von gängigen Anwendungen.
Das robuste Gehäuse mit IP65 Schutzklassifizierung eignet sich somit nicht nur für Anwendungen im Labor, sondern auch für verschiedenste Außenanwendungen z.B. auf Baustellen, für Gutachter, Lackierereien, Galvanisierbetriebe und verschiedenste Industrien, wie die Chemieindustrie, Automobilindustrie, sowie die Luft- und Raumfahrt.
Das MiniTest 4500 Schichtdickenmessgerät bietet alle Funktionen des MiniTest 2500 und darüber hinaus einen erweiterten Datenspeicher, zusätzliche Statistik und Kalibrierfunktionen und einstellbare Grenzwerte mit akustischem und visuellem Alarm. Neben der USB Schnittstelle zur Datenübertragung an einen Computer bietet das MiniTest 4500 außerdem eine Bluetooth-Schnittstelle zur Übertragung der Daten an mobile Endgeräte wie Smartphones oder Drucker.
Der MiniTest 4500 Schichtdickenmesser wurde speziell für hochpräzise zerstörungsfreie Messungen entwickelt und kommt daher mit einer großen Auswahl an Sensoren. Sowohl nach magnetinduktivem Prinzip für eisenhaltige Substrate mit unmagnetischen Schichten, wie auch Wirbelstromverfahren für Nichteisenmetalle mit isolierenden Beschichtungen.
Besonders praktisch ist, dass auch Sensoren der vorherigen Serie MiniTest 1100, 2100, 3100 und MiniTest 4100 nach Anpassung der Messelektronik weiterverwendet werden können. Die jeweiligen Messbereiche und Messfehler sind vom gewählten Sensor abhängig.
|
Sensor |
Messbereich |
Anfangsempfindlichkeit |
Messfehler 1 2 |
Min.Krümmungsradius |
Min. Messfläche |
Min. Substratdicke |
Maße in mm |
|
F05 |
0...500 μm |
0,1 μm |
± (1% + 0,7 μm) 1 |
0,75 mm / 5 mm |
Ø 3 mm |
0,1 mm |
Ø 16 x 79 |
|
F1.6 |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
0,5 mm |
Ø 19 x 91 |
|
F3 |
0...3000 μm |
0,2 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
0,5 mm |
Ø 19 x 91 |
|
F1.6/90 Rohrinnen-sensor |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
eben / 6 mm |
Ø 5 mm |
0,5 mm |
Ø 10,9 x 194 |
|
F1.6P Pulversensor |
0...1600 μm |
0,1 μm |
± (3% + 1 μm) 1 |
nur für ebene Flächen |
Ø 30 mm |
F 0,5 mm N 0,5 mm |
Ø 21 x 89 |
|
F2/90 Rohrinnen-Sensor |
0...2000 μm |
0,2 μm |
± (1%. + 1 μm) 1 |
eben / 6 mm |
Ø 5 mm |
0,5 mm |
Ø 10,9 x 194 |
|
F10 |
0...10 mm |
5 μm |
± (1% + 10 μm) 1 |
5 mm / 16 mm |
Ø 20 mm |
1 mm |
Ø 28 x 47 |
|
F20 |
0...20 mm |
10 μm |
± (1% + 10 μm) 1 |
10 mm / 30 mm |
Ø 40 mm |
2 mm |
Ø 46 x 64 |
|
F50 |
0...50 mm |
10 μm |
± (3% + 50 μm) 1 |
50 mm / 200 mm |
Ø 300 mm |
2 mm |
Ø 46 x 69 |
| Sensoren (Wirbelstromverfahren) | |||||||
|
Sensor |
Messbereich |
Anfangs-empfindlichkeit |
Messfehler 1 2 |
Min. Krümmungs-radius |
Min. Messfläche |
Min. Substrat-dicke |
Maße in mm |
|
N.08 Cr |
0...80 μm |
0,1 μm |
± (1% + 1 μm)1 |
2,5 mm / 10 mm |
Ø 5 mm |
≥100 μm bei Cu auf Fe |
Ø 19 x 99 |
|
N 02 |
0...200 μm |
0,1 μm |
± (1% + 0,5 μm)1 |
1 mm / 5 mm |
Ø 0,2 mm |
50 μm |
Ø 19 x 99 |
|
N 1.6 |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
50 μm |
Ø 19 x 91 |
|
N1.6/90 Rohrinnensensor |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
eben / 6 mm |
Ø 5 mm |
50 μm |
Ø 10,9 x 194 |
|
N2/90 Rohrinnensensor |
0...2000 μm |
0,2 μm |
±( 1% + 1 μm) 1 |
eben / 6 mm |
Ø 5 mm |
50 μm |
Ø 10,9 x 194 |
|
N10 |
0...10mm |
10 μm |
± (1% + 25 μm) 1 |
25 mm / 100 mm |
Ø 50 mm |
50 μm |
Ø 60 x 50 |
|
N20 |
0...20 mm |
10 μm |
± (1% + 50 μm) 1 |
25 mm / 100 mm |
Ø 70 mm |
50 μm |
Ø 65 x 75 |
|
N100 |
0...100 mm |
100 μm |
± (3% + 0,3 mm) 1 |
100 mm / eben |
Ø 200 mm |
50 μm |
Ø 126 x 154,5 |
|
CN02 3 |
10...200 μm |
0,2 μm |
± (3% + 1 μm) 1 |
nur ebene Flächen |
Ø 7 mm |
beliebig |
Ø 17 x 80 |
| Kombisensoren (magnet-induktives Verfahren und Wirbelstromverfahren) | |||||||
|
Sensor |
Messbereich |
Anfangs-empfindlichkeit |
Messfehler 1 2 |
Min. Krümmungsradius |
Min. Messfläche |
Min. Substrat-dicke |
Maße in mm |
|
FN1.6 |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
1,5 mm / 10 mm |
Ø 5 mm |
F 0,5 mm N 50 μm |
Ø 19 x 91 |
|
FN1.6P |
0...1600 μm |
0,1 μm |
± (3% + 1 μm) 1 |
nur ebene Flächen |
Ø 30 mm |
F 0,5 mm N 0,5 mm |
Ø 21 x 89 |
|
FN 1.6/90 Rohrinnen-sensor |
0...1600 μm |
0,1 μm |
± (1% + 1 μm) 1 |
eben / 6 mm |
Ø 5 mm |
F 0,5 mm N 50 μm |
Ø 10,9 x 194 |
|
FN2/90 Rohrinnen-Sensor |
0...2000 μm |
0,2 μm |
± (1% + 1 μm) 1 |
eben / 6 mm |
Ø 5 mm |
0,5 mm |
Ø 10,9 x 194 |
| 1 bei Mehrpunkt-Kalibrierung, bezogen auf die mitgelieferten Standards unter Laborbedingungen | |||||||
| 2 nach DIN 55350 Teil 13 | |||||||
| 3 Eine unterschiedliche Kupferzusammensetzung unserer Standards und des Messobjekts erfordert die Anfertigung eines Referenzstandards (z. B. per Querschliff) | |||||||
Das MiniTest 2500 / 4500 wird als komplettes Set geliefert:
| Messbereich: | Abhängig von gewählten Sensor |
| Genauigkeit: | Abhängig von gewählten Sensor |
| Messeinheiten: | μm, mm, cm, mils, inch |
| Kalibrierung: | Werkseitige Voreinstellung Zero und bis zu 4 Kalibrierpunkte CTC Kalibrierung wenn der Grundwerkstoff nicht zugänglich ist nur für F-Sensoren |
| Datenspeicher: | MiniTest 2500: 2.000.000 Messwerte in einem Stapel MiniTest 4500: 2.000.000 Messwerte in bis zu 9500 Stapeln |
| Schnittstelle: | MiniTest 2500: USB Schnittstelle MiniTest 4500: USB & Bluetooth Schnittstelle (RS-232 optional) |
| Display: | 53x46 mm mit Hintergrundbeleuchtung |
| Keypad: | Hintergrund beleuchtet |
| Off-set Funktion: | ur Addition / Subtraktion eines konstanten Wertes zum / vom Messwert |
| Grenzwerte: | Einstellbar mit Überwachungsfunktion und optischem und akustischem Alarm bei Über-/Unterschreitung (MiniTest 4500) |
| Stromversorgung: | 3x AA (LR06) Batterien, optional über USB |
| Batterielelaufzeit: | ca. 150 Stunden bei ausgeschalteter Hintergrundbeleuchtung |
| Normen: | DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840; SSPC-PA 2, IMO MSC, ASTM B 244, B 499, D 7091, E376 |
| Betriebstemperatur: | -10°C - 60°C |
| Lagertemperatur: | -20°C - 70°C |
| Schutzklassifizierung: | IP65 |
| Gewicht: | 320g Gerät inklusive Batterien 90g Gummischutzhülle |
