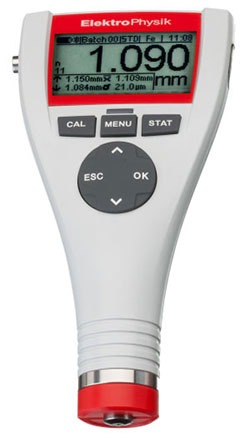

MiniTest 725 Schichtdickenmessgerät


Hergestellt in DeutschlandDer MiniTest 725 ist mit einem integrierten Sensor ausgestattet, der einfaches, einhändiges Arbeiten ermöglicht.

Die neuen MiniTest 725 Schichtdickenmessgeräte sind die perfekte Lösung bei allen Schichtdickenproblemen, bei denen eine verlässliche Oberflächenbehandlung und perfekte Produktpräsentation eine große Rolle für die nachhaltige Werthaltigkeit und den langfristigen Erfolg spielen, z.B. in der Automobil- und Schiffsbauindustrie, Stahl- und Brückenkonstruktion oder in der Galvanotechnik, um einige Beispiele zu nennen.

Die MiniTest 725 Schichtdickenmessgeräte sind mit einem schnell zugänglichen Einstellungsmenü ausgestattet, das Anpassungen gemäß verändernder Anforderungen für höchste Effizienz und optimale Produktivität ermöglicht. Es können viele Schichtdickenmessungen mit mittlerer Genauigkeit oder wenige Messungen mit erhöhter Genauigkeit ausgeführt werden. Die MiniTest 725 Schichtdickenmesser überzeugen mit ihrem ergonomischen Design: Dank der runden Formen passt der MiniTest Schichtdickenmesser perfekt in Ihre Handfläche.

Alle MiniTest 725 Schichtdickensonden kompensieren dank der voreingestellten Kalibrierungsmethoden auf perfekte Weise unregelmäßig geformte Oberflächen. Die Kalibrierungsmethoden können auf viele verschiedene Oberflächenbedingungen und Genauigkeitsanforderungen angepasst werden.

Die Serie der MiniTest 725 Schichtdickenmessgeräte ist mit den neuen SIDSP®-Sensoren ausgestattet.
SIDSP® ist eine weltweit führende Technologie für Schichtdicken-Sensoren. Mit dieser neuen Technologie wurde ein weiterer, neuer Maßstab für innovative Schichtdickenmessung gestellt. SIDSP® steht für Sensor- Integrated Digital Signal Processing – eine Technologie, bei der die Signale vollständig innerhalb des Sensors zum Zeitpunkt der Messung verarbeitet werden. SIDSP®-Sensoren werden gemäß modernster Produktionstechnologien hergestellt.

Im Gegensatz zum bisherigen Verfahren werden bei den SIDSP®-Sensoren die Anregungssignale für den Messkopf im Sensor selbst digital erzeugt und gesteuert. Die zurück kommenden Signale werden direkt digital konvertiert und mit einer Genauigkeit von 32-Bit konvertiert, um den vollständigen Schichtdickenwert anzugeben. Für diese Technik werden modernste Methoden der digitalen Signalverarbeitung verwendet, wie sie zum Beispiel auch in der modernen Telekommunikationstechnik (Mobilfunknetzwerke) eingesetzt werden, z.B. Digitalfilter, Baseband-Konvertierung, Durchschnittsberechnung, stochastische Analysen, etc. Hierdurch wird eine Signalqualität und Präzision erreicht, die in der analogen Signalverarbeitung undenkbar ist. Der Schichtdickenwert wird anschließend mithilfe des Sensorkabels zum Anzeigegerät übertragen. Diese Technologie setzt neue Maßstäbe in der Schichtdickenmessung und bietet entscheidende Vorteile und Verbesserungen gegenüber den herkömmlichen, analogen Sensoren.

Die neuen SIDSP®-Sensoren garantieren Folgendes:
- Hohe Stabilität der Messsignale
- SIDSP® Sensoren haben sehr präzise Kennlinien
- SIDSP® Sensoren sind unempfindlich gegenüber Temperaturveränderungen
- SIDSP® Sensoren sind sehr anpassungsfähig
- SIDSP® N- und FN-Sensoren haben eine Substratleitwert-Kompensation
- SIDSP®Sensoren sind widerstandsfähig
- SIDSP®Sensoren sind zukunftsorientiert

Die in den Geräten MiniTest 725/735/745 gespeicherten Messdaten können via USB oder Bluetooth an PCs, Tablets oder Smartphones übertragen werden. Sie können in den Geräten MiniTest 725 und 735 bis zu 10.000 Messwerte speichern, im MiniTest 745 bis zu 100.000 Messwerte.

Dadurch haben Sie die Möglichkeit, die Messwerte vor Ort aufzunehmen und zu einem späteren Zeitpunkt auszuwerten und zu archivieren.

Merkmale
  • Korrekte Messwerte mit interferenzfreien Messungen mit präziser Auswertung dank SIDSP®
  • Automatische Substraterkennung mit FN-Sensoren
  • Effiziente und optimale Temperaturkompensation
  • Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der Werkskalibrierung
  • Große Speicherkapazität für bis zu 10000 Messwerte
  • Messungen und statistische Werte können individuell aufgerufen werden
  • Einfacher, menü-gesteuerter Betrieb, 25 Menüsprachen verfügbar
  • Integrierte USB, Bluetooth Übertragung zum Drucker oder PC
  • Zukunftssicher dank Software-Downloads für den Sensor und Messgerät
  • Hör- und sichtbarer Alarm (rote und grüne LED)
  • Großes, einfach zu lesendes Grafikdisplay mit Hintergrundbeleuchtung
  • Die Anzeigeausrichtung kann um 180° rotiert werden
  • Verschiedene Kalibriermodi: Werkskalibrierung, Nullpunkt-, 2-Punkt-, 3-Punkt Kalibrierung-, Kalibriermethode „Rau“, Frei einstellbarer Offset
  • SSPC-PA2, ISO, Schwedisch (SS 18 41 60), Australisch (AS 3894.3), ISO 19840 und ASTM D 7091 (früher D 1186 und D 1400)
  • Integrierter Sensor

Spezifikationen
SensorausführungIntegrierter Sensor
SubstratidentifikationJa mit FN Sensoren
SIDSP® SensorJa, für erhöhte Genauigkeit und Wiederholbarkeit
SensoreigenschaftenHochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der Werkskalibrierung des Sensors
Individuelle TemperaturkompensationJa
Speicheranzahl10, benutzerdefinierbare Speicheranordnung gemäß Batches
Totale SpeicherkapazitätMax. 10000
SpeicherbatchEinschließlich Messwert, einem definierten Kalibriermodus, Parametern und Statistiken, die aus den Batch-Werten berechnet sind
Statistische AuswertungAnzahl der Messungen, Minimum, Maximum, Mittelwert, Standardabweichung, Variationskoeffizient
Einzelne statistische WerteStatistiken (normentsprechend / benutzerdefinierbar), gespeicherte Messungen und statistische Werte können separat aufgerufen werden, druckbare Messwerte und Statistiken mithilfe des MiniPrint 7000 Datendruckers, Übertragung der Messwerte und Statistiken zu einem PC
KalibriermodiWerkskalibrierung, Nullpunkt-, 2-Punkt-, 3-Punkt Kalibrierung-, Kalibriermethode „Rau“, Frei einstellbarer Offset
Internationale KalibriervorgängeISO, SSPC, "Swedish", "Australian"
MaßeinheitenMaßeinheiten umschaltbar von metrisch μm, mm, cm auf Zollsystem mils, inch, thou
DisplayGroßes Grafikdisplay, Hintergrundbeleuchtung, 180° drehbar
MenüBenutzerfreundlich, 25 Sprachen
SoftwareSoftware Updates für den Sensor und das Messgerät via Download erhältlich
Messrate / GenauigkeitEinstellbar auf Standard, schnell, hoch, präzise
DickenidentifikationDurchgängiger Modus zur schnellen Identifikation bei Veränderungen der Dicke
Automatische Abschaltfunktion:Batteriesparmodus mit anpassbarem Abschaltmodus
SchutzklasseIP40
Betriebstemperatur–10°C - 60°C
Lagertemperatur– 20°C - 70°C
Stromversorgung2 x AA (Mignon-Batterie), optional wiederaufladbare NiMH-Akkus Typ AA / HR6
NormenDIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840 ASTM B244, B499, D7091, E376 AS 3894.3, SS 1841 60, SSPC-PA 2
Gewicht175 Gramm
Abmessungen157 mm x 75,5 mm x 49 mm
Datenübertragung Bluetooth® 4.0, Bluetooth Smart®, Mini-USB
Garantie1 Jahr

Sensor Modelle und Messprinzip
Sensor Modell F:
Zur Messung der Beschichtungsdicke auf Eisen-Metallen
Messprinzip: magnetisches Induktionsprinzip (Ferrous)
Sensor Modell N:
Zur Messung der Beschichtungsdicke auf Nichteisenmetallen
Messprinzip: Wirbelstromprinzip (Non-Ferrous)
Sensor Modell FN:
Zur Messung der Beschichtungsdicke auf Eisen- und Nichteisenmetallen
Messprinzip: magnetisches Induktionsprinzip & Wirbelstromprinzip

Technische Daten - Sonden
Messverfahren Sensortyp Bauform Messbereich

Richtigkeit vom Messwert

Kleinste Messfläche MiniTest 725 MiniTest 735 MiniTest 745

Magnet-induktive

Sensoren

F 0.5M-0°
F 0.5M-45°
F 0.5M-90°
A 0 ... 0.5 mm ± (0.5 μm + 0.75 %) ø 3 mm
F1.5 B / E 0 ... 1.5 mm ± (1.0 μm + 0.75 %) ø 5 mm
F 1.5-90° C 0 ... 1.5 mm ± (1.0 μm + 0.75 %) ø 5 mm
F2 B / E 0 ... 2.0 mm ± (1.5 μm + 0.75 %) ø 10 mm
F2.6 B / E 0 ... 2.6 mm ± (1.0 μm + 0.75 %) ø 5 mm
F 5 B / E 0 ... 5.0 mm ± (1.5 μm + 0.75 %) ø 10 mm
F 15 D 0 ... 15 mm ± (5.0 μm + 0.75 %) ø 25 mm

Wirbelstrom-

Sensoren

N 0.3M-0°
N 0.3M-45°
N 0.3M-90°
A 0 ... 0.3 mm ± (0.5 μm + 0.75 %) ø 3 mm
N 0.7 B / E 0 ... 0.7 mm ± (1.0 μm + 0.75 %) ø 5 mm
N 0.7-90° C 0 ... 0.7 mm ± (1.0 μm + 0.75 %) ø 5 mm
N 2.5 B / E 0 ... 2.5 mm ± (1.5 μm + 0.75 %) ø 10 mm
N 7 D 0 ... 7.0 mm ± (5.0 μm + 0.75 %) ø 20 mm

Universal-

Sensoren

FN 1.5 B / E F: 0 ... 1.5 mm
N: 0 ... 0.7 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 1.5-90° C F: 0 ... 1.5 mm
N: 0 ... 0.7 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 2.6 B / E F: 0 ... 2.6 mm
N: 0 ... 1.0 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 5 B / E F: 0 ... 5.0 mm
N: 0 ... 2.5 mm
± (1.0 μm + 0.75 %) ø 10 mm

Lieferumfang

Das MiniTest 725 Schichtdickenmessgerät wird als komplettes Set geliefert, einschließlich:

  • MiniTest 725 Schichtdickenmessgerät
  • SIDSP® Sensor (nach Wahl)
  • Kalibrierzertifikat
  • Kalibrierset mit Kalibrierstandards und Referenz-Nullplatte(n)
  • MSoft 7 Datensoftware
  • Gebrauchsanweisung auf Deutsch, Englisch, Französich und Spanisch auf CD
  • 2 Mignon/ AA Batterien


MiniTest 725-735-745 Kalibrierung


Zubehör

Cps Kalibrierungsfolien in verschiedenen Dicken


  • Kalibrierungsfolien für Schichdickenmessgeräte

Mehr Details

Cps Kalibrierungsfolien in verschiedenen Dicken 126033

Bestellen
Produkte

Produkt
Preis
Menge
134113
MiniTest 725 - mit SIDSP Sensor F1.5 / 0...1500 µm
€ 1.011,00
135513
MiniTest 725 - mit SIDSP Sensor F2 / 0...2000 µm
€ 989,00
135090
MiniTest 725 - mit SIDSP Sensor F2.6 / 0...2600 µm
€ 1.011,00
135512
MiniTest 725 - with SIDSP sensor F5 / 0…5000 µm
€ 989,00
134128
MiniTest 725 - with SIDSP sensor F15 / 0… 15000 µm
€ 1.454,00
134114
MiniTest 725 - with SIDSP sensor N0.7 / 0…700 µm
€ 1.099,00
134127
MiniTest 725 - with SIDSP sensor N2.5 / 0…2500 µm
€ 1.065,00
135091
MiniTest 725 - with SIDSP sensor N7 / 0…7000 µm
€ 1.251,00
134125
MiniTest 725 - with SIDSP sensor FN1.5 / 0…1500 µm (F)/0...700 µm (N)
€ 1.197,00
135092
MiniTest 725 - with SIDSP sensor FN2.6 / 0…2600 µm (F)/0...1300 µm (N)
€ 1.287,00
134119
MiniTest 725 - with SIDSP sensor FN5 / 0…5000 µm (F)/0…2500 µm (N)
€ 1.141,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
