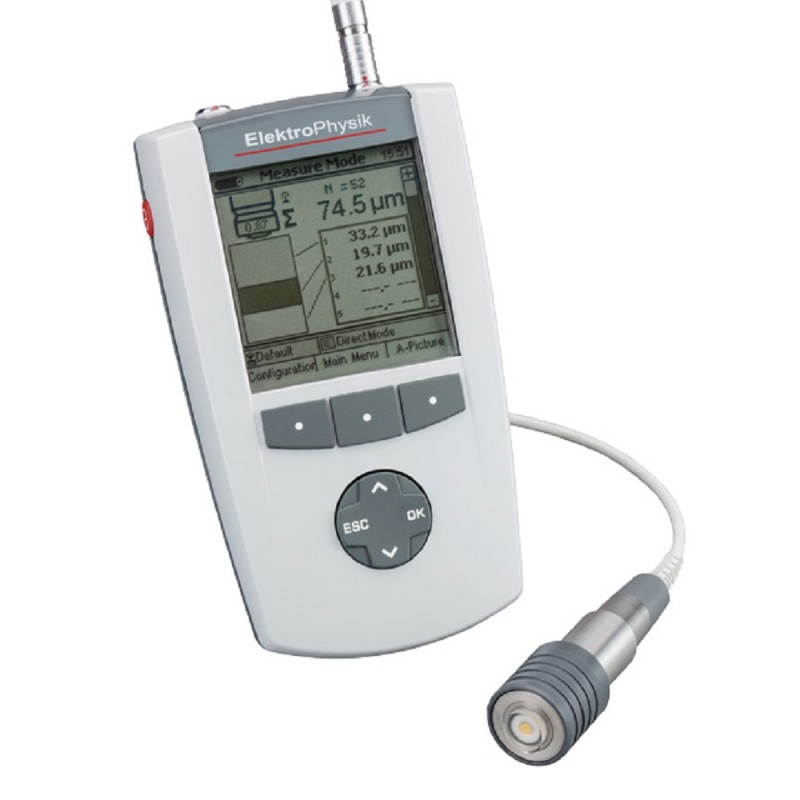

Das QuintSonic Ultraschall-Schichtdickenmessgerät ist ein neues, tragbares Schichtdickenmessgerät, das speziell für die zerstörungsfreie Schichtdickenmessung von Farb-, Lack-, Kunststoff- und anderen isolierenden Schichten auf Kunststoff, Holz, Glas, etc. Dieser Schichtdickenmesser ist auch zur Messung von Mehrfachschichten geeignet. Bisher war es nur möglich diese Materialien destruktiver Schichtdickenmessung zu messen.
Eine spezielle Funktion des QuintSonic ist die Möglichkeit sowohl einzelne Schichtdicken als auch mehrere Schichten in einem einzigen Messvorgang zu messen. Das QuintSonic Ultraschallmesgerät misst Einzel- und Mehrfachschichten bis zu einer Gesamtdicke von 500 μm. Das robuste Messgerät ist sowohl für den Einsatz im Labor, in der Produktion als auch für Messungen vor Ort sehr gut geeignet.
No. | Messbereich | Auflösung | Genauigkeit |
---|---|---|---|
1. | 356 µm | 0,25 µm | 0,25 µm |
2. | 890 µm | 0,5 µm | 0,5 µm |
3. | 1.900 µm | 1 µm | 1 µm |
4. | 3.900 µm | 2 µm | 2 µm |
5. | 7.500 µm | 4 µm | 4 µm |
(bei 2375 m/s Ultraschallgeschwindigkeit in allen Schichten) |
Das QuintSonic Ultraschall-Schichtdickenmessgerät wird als komplettes Set geliefert, einschließlich:
Messbereiche | Einfachschichten: 10 µm - 500 µm Mehrfachschichten: max 500 μm Gesamtdicke Wanddickenmessung, Metall: 0.1 mm - 8 mm Wanddickemessung, Kunststoff: 0.2 mm - 3 mm |
Auflösung | 1 μm |
Messunsicherheit | < 100 μm ± (2 μm + 3 %*) > 100 μm ± (2 μm + 2 %*) |
Messwertspeicher | Max. 10.000 Messwerte in max. 500 Messreihenspeichern |
Statistische Auswertung | n, x- , s, kvar, max., min.mit Zeit und Datum des Ausdrucks und der Messwertaufnahme |
Grenzwerteinstellung | Mit optischer und akustischer Warnung bei Unter- oder Überschreitung |
Schnittstelle | Für MiniPrint-Drucker, RS232C |
Stromversorgung | 2,4 V Akkupack: 2 x 1,2 V AA NiMH oder NiCd (ca. 2.500 Messungen) |
Abmessungen und Gewicht | Gerät: 150 mm x 82 mm x 35 mm / 150 g Sonde: Ø 30 mm x 45 mm |
Ladegerät | 90 V - 264 VLadezeit 4 Std. |
Umgebungstemperatur | -15 °C - 55 °C |
