CBM Kabelspannungsmesser


Hergestellt in DeutschlandFür Materialdurchmesser: 1 bis 46 mm
15 Kapazitäten bis 300kN

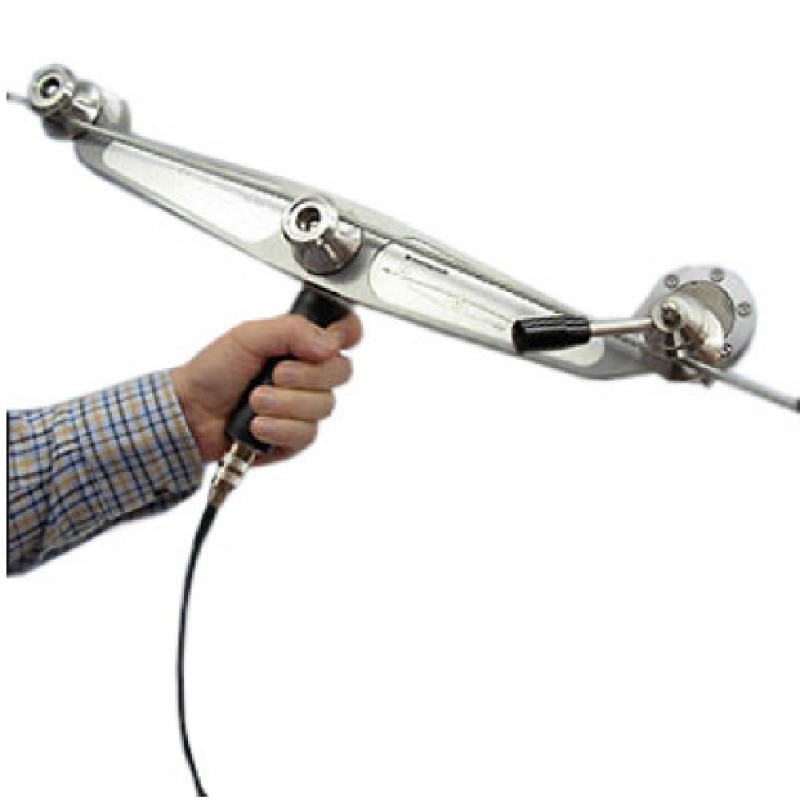

Der CableBull CBM Kabelspannungsmesser ist eine technische Innovation für mobiles Messen von Spannungen. Das einzigartige Design ermöglicht Messungen von Materialdurchmessern zwischen 1 und 46 mm, ohne benutzerspezifische Programmierung oder Einstellung.

Der CBM wurde entwickelt, um Kabel und Seile zu messen, die an beiden Enden angeschlossen sind (geschlossene Systeme), sowie Abspannseile, unterstützende Kabel, Abfangeisen und andere. Der CBM kann auch auf Kevlarfaser, Glasfaser und anderen hochfesten Materialien verwendet werden, wenn diese in ähnlichen Anwendungen benutzt werden. Auch die Messung der statischen Spannung von Drahtseilen, Seilen, Gurten, etc., ist möglich.

Der CBM besitzt eine einzigartige Rollenkonfiguration und ein Messschema, womit die Durchbiegung von Kabeln und Seilen reduziert wird. Der totale Umschlingungswinkel des Materials über der Führungsrolle beträgt 3 Grad, womit Messfehler gänzlich ausgeschlossen werden!

Zu den Anwendungsbereichen gehören Abspannseile, Fahrdrähte, Oberleitungen, Hochspannungsleitungen, Aufzüge und Fahrstühle, Spannungsausgleich in Aufzugsseilen, Überladungsschutz von Kränen und Winden, Schleppen von Fahrzeugen, Lastverteilung in Mehrfach-Verkabelungen, Verzurrungen, Zurrgurte und Verzurrseile, und viele mehr.


Merkmale
  • Raffinierte Rollenanordnung ermöglicht Messungen mit einem Messfehler kleiner als 2%.
  • Keine Kalibrierung oder Programmierung nötig
  • Präzisionsanfertigung aus rostfreiem Stahl und Aluminium, zur problemlosen Nutzung in selbst rauhesten Anwendungsgebieten
  • Lever-Lock Mechanismus, wahlweise auf "Vorderseite" oder "Rückseite": Öffnet und schließt das Messsystem
  • Anschluss mit leichtem, batteriebetriebenen Spannungsindikator, für gute Tragbarkeit und einfache Benutzung

Prinzipskizzen Kraftsysteme

Der CBM ist für die folgenden Anwendungsfälle geeignet

GKS: Geschlossenes Kraftsystem
 Geschlossenes Kraftsystem

OKS: Offene Kraftsysteme
Offene Kraftsystem


Spannungsbereiche
ModellDurchmesser MessstreckeNennmesskraft [kN]
CBM-R8-400 Ø 1-8 mm 400 mm1-2-3-4-5-10-20-30-40
CBM-R12-400 Ø 4-12 mm 400 mm1-2-3-4-5-10-20-30-40
CBM-R8-500 Ø 1-8 mm 500 mm1-2-3-4-5-10-20-30-40
CBM-R12-500 Ø 4-12 mm 500 mm1-2-3-4-5-10-20-30-40
CBM-R8-600 Ø 1-8 mm 600 mm1-2-3-4-5-10-20-30-40
CBM-R12-600 Ø 4-12 mm 600 mm1-2-3-4-5-10-20-30-40
CBM-R16-600 Ø 8-16 mm 600 mm1-2-3-4-5-10-20-30-40
CBM-R12-800 Ø 4-12 mm 800 mm5-10-20-30-40-50-100
CBM-R16-800 Ø 8-16 mm 800 mm5-10-20-30-40-50-100
CBM-R22-800 Ø 14-22 mm 800 mm5-10-20-30-40-50-100
CBM-R30-800 Ø 20-30 mm 800 mm5-10-20-30-40-50-100-200-300
CBM-R38-1000 Ø 28-38 mm 1000 mm30-40-50-100-200
CBM-R46-1000 Ø 36-46 mm 1000 mm30-40-50-100-200

Baugrößen, Durchmesser- und Kraftbereiche
 400mm Meßstrecke
Ø Bereich [mm] Typ Nennmesskraft [kN]
    LR (Low Range) Standard HR (High Range)
1-8 S-R08 / 400 1 2 3 4 5 10 20 30 40
4-12 S-R12 / 400 1 2 3 4 5 10 20 30 40



 500mm Meßstrecke
Ø Bereich [mm] Typ Nennmesskraft [kN]
    LR (Low Range) Standard HR (High Range)
1-8 S-R08 / 500 1 2 3 4 5 10 20 30 40
4-12 S-R12 / 500 1 2 3 4 5 10 20 30 40



 600mm Meßstrecke (Vorzugsgröße))
Ø Bereich [mm] Typ Nennmesskraft [kN]
    LR (Low Range) Standard HR (High Range) XR (Extended Range)
1-8 S-R08 / 600 1 2 3 4 5 10 20 30 40
4-12 S-R12 / 600 1 2 3 4 5 10 20 30 40
8-16 S-R16 / 600 1 2 3 4 5 10 20 30 40 50



 800mm Meßstrecke
Ø Bereich [mm] Typ Nennmesskraft [kN]
    Standard HR (High Range) XR (Extended Range)
4-12 S-R12 / 800 5 10 20 30 40 50 100
8-16 S-R16 / 800 5 10 20 30 40 50 100 200
14-22 S-R22 / 800 5 10 20 30 40 50 100 200
20-30 S-R30 / 800 5 10 20 30 40 50 100 200 300

    Standard HR (High Range) XRX
28-38 S-R38 / 800       30 40 50 100 200 300
36-46 S-R46 / 800       30 40 50 100 200 300
 1000mm Meßstrecke
Ø Bereich [mm] Typ Nennmesskraft [kN]
    Standard HR (High Range) XR (Extended Range)
28-38 S-R38 / 1000       30 40 50 100 200
36-46 S-R46 / 1000       30 40 50 100 200
Der Messbereich der Sensoren beginnt im Kraftnullpunkt.
Von der Tabelle abweichende Nennmesskräfte sind möglich.

Messung


Downloads

Ähnliche Produkte

D-485 Tragbarer Spannungsindikator mit eingebautem Verstärker


  • Automatische Nullung
  • Spitzenwertfunktion hält Maximumwert auf dem Display angezeigt

Mehr Details

D-485 Tragbarer Spannungsindikator mit eingebautem Verstärker

Spezifikationen
Genauigkeitmax. ± 1% von der Gesamtskala
Äußere Rollen Abstand (c:c)400, 500, 600, 800 oder 1000 mm
Umschlingungswinkel 3 Grad
Zusätzlicher Längeneffekt0,12 mm
FührungsrollenV-gekerbtes Aluminium 47/21 mm (OD/Root Diameter)
Überladungsschutz200 % +
KalibrierungszertifikatOptional
