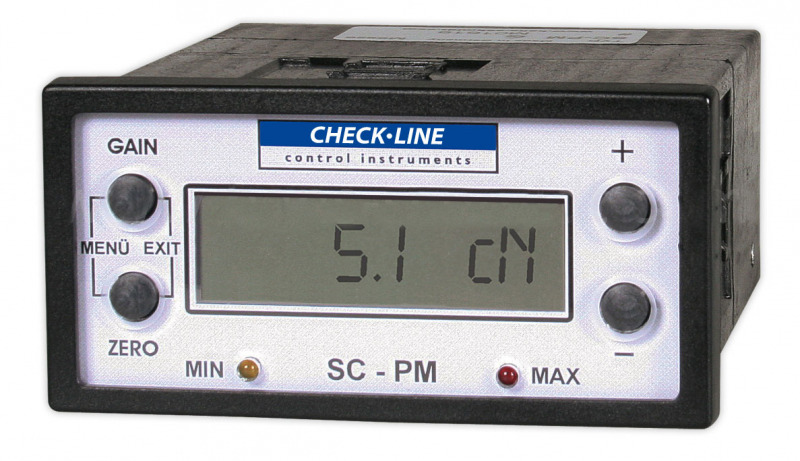

SC-PM Digitalanzeige


Hergestellt in Deutschland

2 verfügbare Modelle

Modell Anschließbare Sensoren Ausgangssignal
SC-PM Sensoren mit Messverstärker 0 - 10 V DC, Offener Auffänger
SC-PMD Sensors ohne Messverstärker 0 - 10 V DC, Offener Auffänger



Digitalanzeige für Schalttafeleinbau (1/8 DINAusschnitt), RS 232 Ausgangssignal, Analogausgang und benutzerspezifischen MIN- und MAX-Alarmgrenzen. Alle Spannungsensoren der Serie TS und LTS mit analogem Ausgangssignal 0 - 1 V können angeschlossen werden.



Drei verschiedene Kalibrierungen für kundenspezifische Materialien können mit dieser Anzeige gespeichert werden.



Verfügbar mit digitaler Ausgabe für Datenverarbeitung mit dem PC.



Rückseite der Anzeige: Klemmleiste für Stromversorgung, Ausgangssignale (RS 232, 0 - 10 V DC, Open Kollektor)




Merkmale
  • Verbindung mit Series TS und LTS mit analoger Ausgabe 0 - 1 V DC, optional Series ohne integrierten Verstärker möglich
  • Einstellbare Grenzwerte (Min und Max Alarm) mit LED und Open-Kollektor-Ausgang für externe Signalanzeige
  • Schnittstellen:
    Analog: 0 - 10 V DC (Standard)
    Digital (optional): RS 232 oder RS 422
    Stromstärke (optional): 4 - 20 mA (anstelle von 0 - 10 V DC Ausgabe)
  • Für Schalttafeleinbau geeignet
  • LCD Display mit Punktmatrix, 12 mm hoch und hintergrundbeleuchtet
  • Einstellbare Dämpfung für einfachere Ablesung, wenn Spannung schwankt
  • Einstellen und Speichern von drei verschiedenen Materialien
  • Menü zum Konfigurieren der Anzeige (Alarmgrenzen, Dämpfung, Einheiten, Spannungsbereich, Graphen)
  • Einstellung des verbundenen Sensors möglich ("Zero" und "Gain")
  • CE Zertifizierung mit verbundenem Sensor

Ausgangssignal
Name Ausgangssignal
Standard
Analog 0 - 10 V DC
Open-Kollektor
Code A3
4 - 20 mA anstelle von 0 - 10 V DC
Open-Kollektor
Code 232
Digital RS-232
Analog 0 - 10 V DC
Open-Kollektor
Bis zu 100 Messungen pro Sekunde können übertragen werden.
Code 422
Digital RS-422
Analog 0 - 10 V DC
Open-Kollektor
Bis zu 100 Messungen pro Sekunde können übertragen werden.
Klicken Sie auf eine Abbildung für weitere Informationen

Lieferumfang
Die Digitalanzeige wird in einer Transportverpackung mit Gebrauchsanweisung auf Englisch, Werksbescheinigung mit Order 2.1 gemäß EN 10204.

Spezifikationen
Digitales Display Punktmatrix LCD, 12 mm hoch mit Hintergrundbeleuchtung
Messeinheiten cN, daN, g oder kg wählbare. Abhängig vom Messbereich
Einstellbare Dämpfung 9 wählbare Einstellungen (elektronische Dämpfung, gleitender Durchschnitt)
Ausgabesignal Analog: 0 - 10 V DC / R
Digital (option): RS 232 oder RS 422 (19200, 8, N, 1), 100 Messungen/Sekunde
Stromstärke (Option): 4 - 20 mA anstelle von 0 - 10 V DC
Eingangssignal 0 - 1 V DC, optional mV
Alarmwerte Programmierbare MIN/MAX Grenzwerte mit LED
Alarmausgang Open-Kollektor, max. 30 V DC, 10 mA
Einstellungen Speicher für drei verschiedene Materialien (Standardeinstellungen + zwei kundenspezifische Materialien)
Stromversorgung 15 - 24 V DC, 100 mA
Temperaturbereich 10 - 45° C
Luftfeuchtigkeit 85% relative Feuchte, max.
Abmessungen 115 x 95 x 48 mm (LxBxH), Tafelausschnitt 92 x 44 mm
Nettogewicht (brutto) Ca. 300 g (ca. 1000 g)
