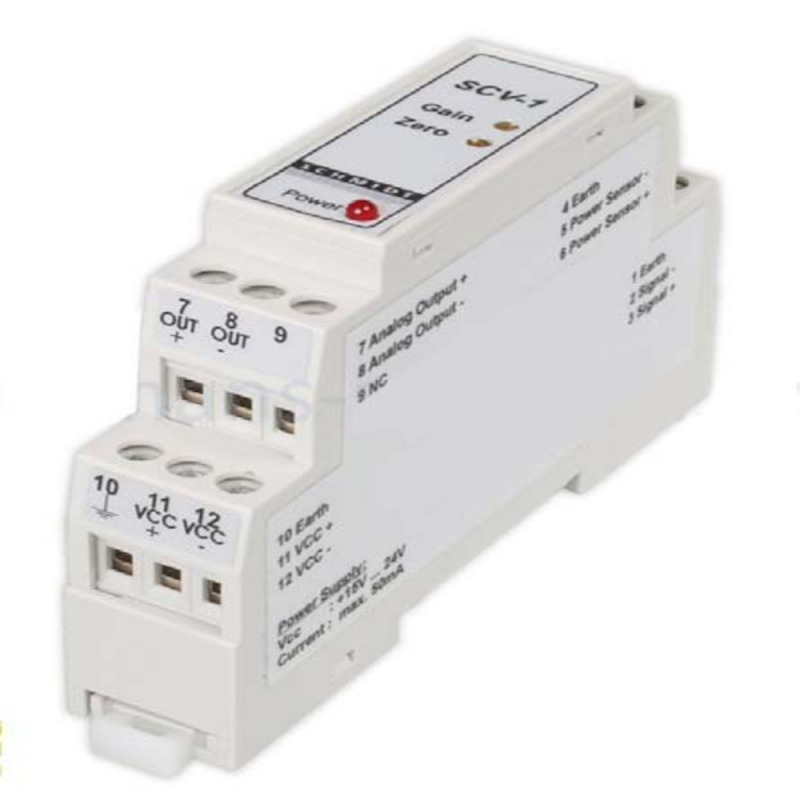

SCV-1 DMS Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke


Der SCV-1 ist ein Dehnungsmessstreifenverstärker für Sensoren ohne integrierten Verstärker (mV / V-Ausgang) und eignet sich für alle Sensoren von TS2, TSC sowie die Sensoren der SF-Serie.

Dieser Verstärker wurde für DIN-Schienenmontagen entwickelt und verfügt über folgende Ausgangssignale: Analog: 0 - 1 V DC (Standard), Analog: 0 - 10 V DC (Option A2) und Strom: 4 - 20 mA (Option A3).

Es bietet außerdem die Möglichkeit einer ZERO- und GAIN-Justierung für Kalibrierungszwecke und ist CE-zertifiziert, wenn der Sensor angeschlossen ist.

Der SCV-1-Verstärker wird in einer Transporttasche zusammen mit der Bedienungsanleitung auf Deutsch und Englisch sowie der CE Konformitätsbescheinigung geliefert.


Merkmale
  • Zum Anschluss eines Zugspannungssensors mit mV/V Ausgang
  • Ermöglicht einfache Justierung auf Kundenmuster– Null- und Verstärkungsabgleich ist notwendig
  • verschiedene Ausgangssignale stehen zur Verfügung: – Analog: 0 – 1 V DC (Standard), 0 – 10 V (optional) – Strom: 4 – 20 mA (optional)
  • Einbaugehäuse nach DIN EN 60715 für Hutschiene 17.5 mm breit
  • notwendige Spannungsversorgung + 15 … 24 V DC (1 phasig, stabilisiert)
  • CE – zertifiziert (in Verbindung mit Sensoren)
  • LED-Anzeige zeigt Stromanschluss zum Amplifier an

Downloads

Spezifikationen
Ausgangssignal: analog: 0 – 1 V DC analog (Option): 0 – 10 V DC Strom (Option): 4 – 20 mA statt 0 – 1 V DC
Eingangssignal: mV/V
Spannungsversorgung: 15 – 24 V DC, 50 mA
Temperaturbereich: 10 – 45° C
Luftfeuchtigkeit: max. 85 % rel. Feuchte
Gehäuse: Kunststoff
Abmessungen: 90 x 56 x 18 mm (LxBxH), DIN EN 60715 Schienengehäuse
Gewicht, netto: ca. 53 g
