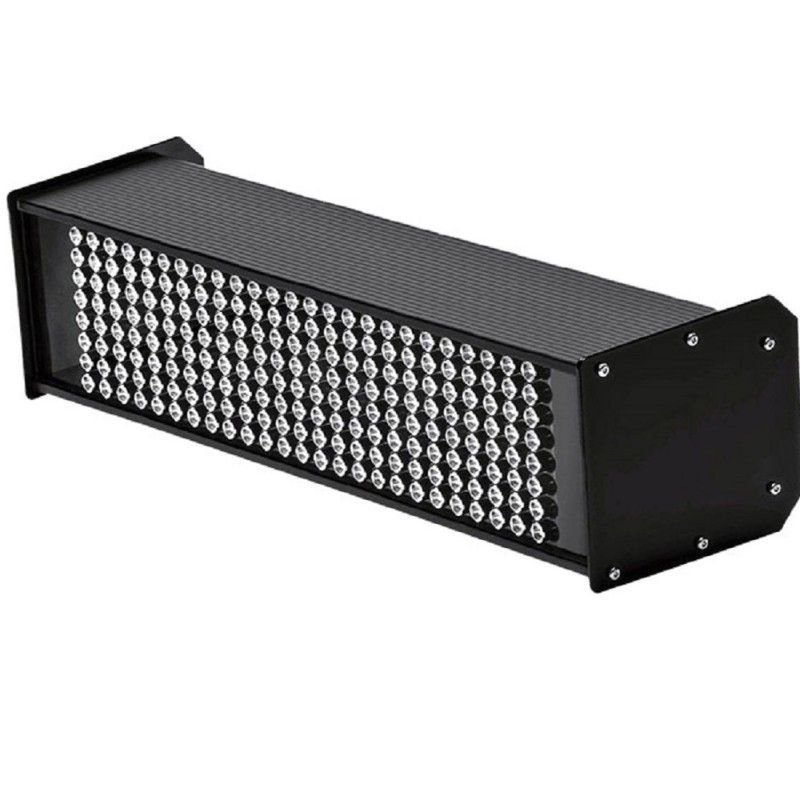

LS-18-LED LED Stroboskop mit stationärer Anbringung


Hergestellt in DeutschlandDas neue LS-18-LED Stroboskop van CHECK-LINE kann an einer Vielzahl von Maschinen montiert werden und wurde für verschiedene visuelle Inspektionsanwendungen entwickelt. Das Model nutzt 200 hochleistungsstarke LEDs, angeordnet in einer 25 x 8 Matrix, um ein helles und scharfes Bild mit einer gleichmäßigen Lichtverteilung für Bahnbreiten bis zu 500mm und breiter zu produzieren. Für größere Reichweiten können zwei (2) oder mehr Stroboskope in einer Master/Slave-Anordnung mit einem Verbindungskabel verbunden werden, um eine Übermittelung des Auslösungssignals von einem zum anderen Stroboskop möglich zu machen für eine perfekte Synchronisation.

Das LS-18-LED verwendet die neuesten Hochleistungs-LEDs der Industrie, um eine lebenslange Nutzung zu gewährleisten, eine Ersetzung ist nicht notwendig. Durch den leisen Betrieb, eine hervorragende Lichtintensität und seine Homogenität ist der LS-18-LED geeignet für den Einsatz in härtesten Produktionsumgebungen und für ein breites Spektrum an Mess-, Beobachtungs- und Kontrollfunktionen. Typische Anwendungen sind die in der Druck-, Stahl-, Verarbeitungs- und Etikettendruck-Industrie.

Einstellbare Helligkeit und Bildschärfe ermöglicht dem Benutzer eine Optimierung des Blitzes auf die Lichtverhältnisse, Bildgröße und anderer Betriebsparameter, so dass der Benutzer die beste Balance zwischen Lichtstärke und Bildschärfe für jede Anwendung hat.

Der LS-18-LED kann von zwei separaten Eingängen gesteuert werden. Mit einem Kippschalter kann der Benutzer zwischen den zwei Eingängen wählen. Die Blitzrate kann extern von einem Sensor, einer Maschinensteuerung oder aus einer Vielzahl von optionalen Zubehör, das im Folgenden näher beschrieben wird, gesteuert werden.

LS-FCM Blitz-Kontrollmodul: Eine einfache und kostengünstige Methode, um die Blitzfrequenz zu kontrollieren. Dieses Kontrollmodul muss einfach in einen der zwei Eingänge auf der Rückseite des Geräts eingesteckt werden.

LS-SCU Stroboskop Kontrolle: Zum Einstellen der Blitzfrequenz, Phasenverschiebung, Verzögerungszeit und des Auslösungsteilers. Dieses Gerät ist durch ein Kabel mit dem Stroboskop verbunden und funktioniert wie eine Fernbedienung, wenn das Stroboskop außerhalb der Reichweite ist.


Merkmale
  • Extrem helle und gleichmäßige Lichtverteilung für Bahnbreiten bis 500mm und breiter
  • Lichtstärke von 9000 Lux Spitzenwert von 200 LEDs
  • Ausgestattet mit zwei Auslösungseingägen und einem Ausgang. Die Stromversorgung kann an diesen drei Standorten verbunden werden
  • LEDs ermöglichen einen lebenslangen Betrieb und müssen nicht ersetzt werden
  • Betrieb mittels 24 VDC, ein optionaler AC-DC Adapter ist verfügbar
  • Für Bahnbreiten größer als 500mm, können zwei oder mehrere Blitzgeräte parallel mit dem LS-Kabel-T angeschlossen werden. Jedes Stroboskop benötgt dann eine eigene Stromversorgung.

Lichtausgang (LUX) vs. Entfernung

Lichtausgang (LUX) vs. Entfernung


Übersicht der LED Stroboskop Modelle
Modell LEDs Feldgröße Helligkeit (peak) Helligkeit (peak)
LS-5-LED 80 10 x 8 6000 Lux 150 mm
(6 inch)
LS-9-LED 120 15 x 8 7500 Lux 230 mm
(9 inch)
LS-9-LED-WB 120 5 x 8 (3x) 7500 Lux 440 mm
(17 inch)
LS-18-LED 200 25 x 8 9000 Lux 440 mm
(17 inch)
LS-36-LED 480 60 x 8 14000 Lux 948 mm
(37 inch)

Spezifikationen
LEDs: 200 in einer 25 x 8 Matrix
Frequenzrate: 0 ... 120,000 FPM (Blitze pro Minute) (LS-5-AC-WORLD)
Externer Auslösereingang: 3 ... 30 V / max. 5 mA
potentialfreier Optokoppler
DIN 41524 5-pin Standard
Aus=Uin, max. 200 mA
umschaltbar Trigger-Eingang
Stromversorgung erforderlich: 24 VDC (+ / -10%) / 40 W
DIN 41524 5-poligem
Universal-Netzteil optional erhältlich
(LS-5-AC-WORLD)
Auslösungsausgang: für die Verbindung zum 2. Stroboskop (Slave)
Beleuchtungsintensität: 9.000 Lux (bei ​​12 "/ 30cm)
Lichtintensität / Schärfe: Einstellbar mit Drehknopf
Beleuchtungsstärke einzigen Blitz: 1,2 Mega-Lux / 12 "/ 30cm
Beleuchtungsreichweite: 12 x> 20 "(30 x> 50cm)
Flash-Farbe: 5000 ... 8,300 K, Ca.
Material: Aluminium
Abmessung: 230 x 130 x 112 mm / 9,1 x 5,1 x 4,4
Gewicht: 2.1 kg
Umgebungstemperatur: 0° ... 40° C
Lagertemperatur: -25°C...70°C
Luftfeuchtigkeit: max. 95% nicht kondensierend
Zertifizierungen: CE-Konformität
