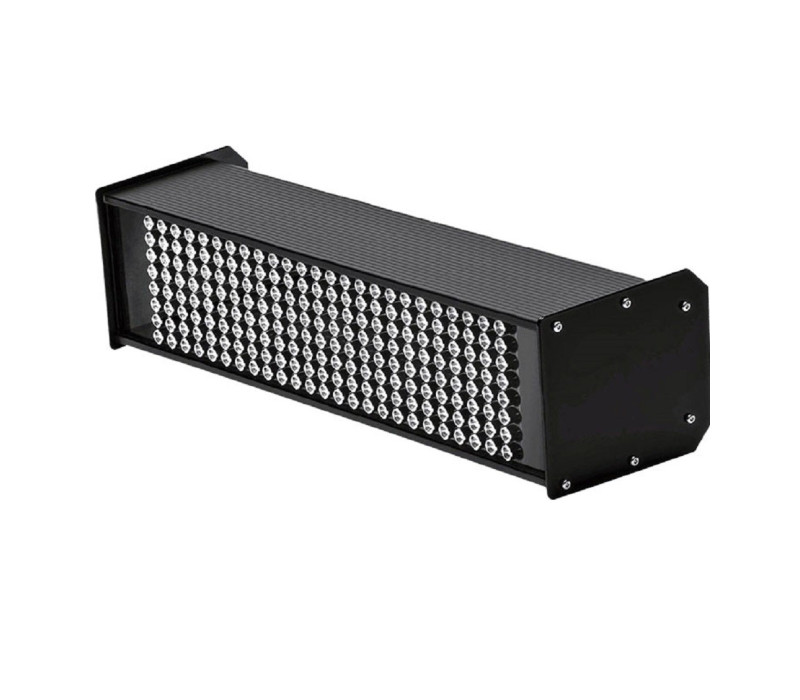

LS-18-LED Stroboskop mit stationärer Anbringung

LS-18-LED Stroboskop mit stationärer Anbringung

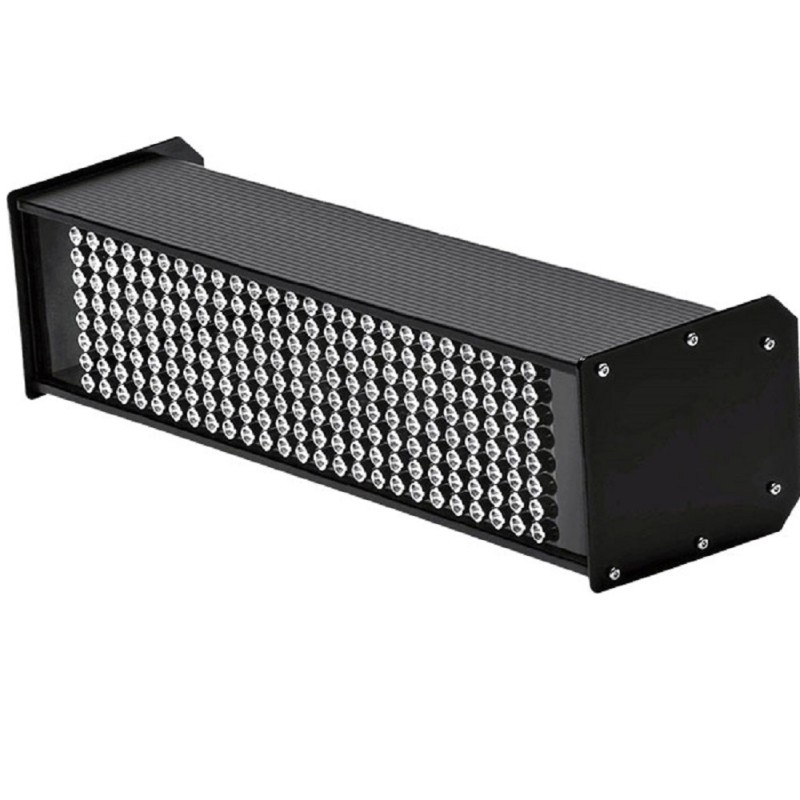

Das neue LS-18-LED Stroboskop van CHECK-LINE kann an einer Vielzahl von Maschinen montiert werden und wurde für verschiedene visuelle Inspektionsanwendungen entwickelt. Das Model nutzt 200 hochleistungsstarke LEDs, angeordnet in einer 25 x 8 Matrix, um ein helles und scharfes Bild mit einer gleichmäßigen Lichtverteilung für Bahnbreiten bis zu 500mm und breiter zu produzieren. Für größere Reichweiten können zwei (2) oder mehr Stroboskope in einer Master/Slave-Anordnung mit einem Verbindungskabel verbunden werden, um eine Übermittelung des Auslösungssignals von einem zum anderen Stroboskop möglich zu machen für eine perfekte Synchronisation.

Das LS-18-LED verwendet die neuesten Hochleistungs-LEDs der Industrie, um eine lebenslange Nutzung zu gewährleisten, eine Ersetzung ist nicht notwendig. Durch den leisen Betrieb, eine hervorragende Lichtintensität und seine Homogenität ist der LS-18-LED geeignet für den Einsatz in härtesten Produktionsumgebungen und für ein breites Spektrum an Mess-, Beobachtungs- und Kontrollfunktionen. Typische Anwendungen sind die in der Druck-, Stahl-, Verarbeitungs- und Etikettendruck-Industrie.

Einstellbare Helligkeit und Bildschärfe ermöglicht dem Benutzer eine Optimierung des Blitzes auf die Lichtverhältnisse, Bildgröße und anderer Betriebsparameter, so dass der Benutzer die beste Balance zwischen Lichtstärke und Bildschärfe für jede Anwendung hat.

Der LS-18-LED kann von zwei separaten Eingängen gesteuert werden. Mit einem Kippschalter kann der Benutzer zwischen den zwei Eingängen wählen. Die Blitzrate kann extern von einem Sensor, einer Maschinensteuerung oder aus einer Vielzahl von optionalen Zubehör, das im Folgenden näher beschrieben wird, gesteuert werden.

LS-FCM Blitz-Kontrollmodul: Eine einfache und kostengünstige Methode, um die Blitzfrequenz zu kontrollieren. Dieses Kontrollmodul muss einfach in einen der zwei Eingänge auf der Rückseite des Geräts eingesteckt werden.

LS-SCU Stroboskop Kontrolle: Zum Einstellen der Blitzfrequenz, Phasenverschiebung, Verzögerungszeit und des Auslösungsteilers. Dieses Gerät ist durch ein Kabel mit dem Stroboskop verbunden und funktioniert wie eine Fernbedienung, wenn das Stroboskop außerhalb der Reichweite ist.

Preisanfrage >>

Extrem helle und gleichmäßige Lichtverteilung für Bahnbreiten bis 500mm und breiter
Lichtstärke von 9000 Lux Spitzenwert von 200 LEDs

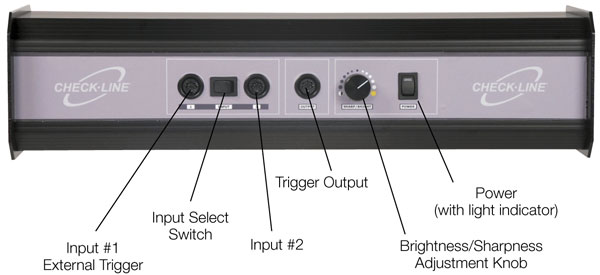

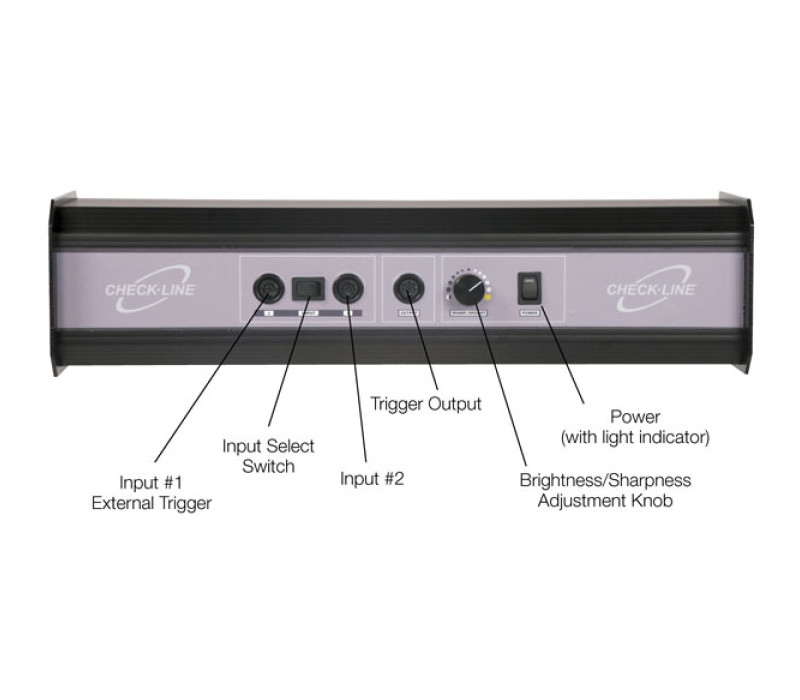

Ausgestattet mit zwei Auslösungseingägen und einem Ausgang. Die Stromversorgung kann an diesen drei Standorten verbunden werden
LEDs ermöglichen einen lebenslangen Betrieb und müssen nicht ersetzt werden
Betrieb mittels 24 VDC, ein optionaler AC-DC Adapter ist verfügbar
Für Bahnbreiten größer als 500mm, können zwei oder mehrere Blitzgeräte parallel mit dem LS-Kabel-T angeschlossen werden. Jedes Stroboskop benötgt dann eine eigene Stromversorgung.

Lichtausgang (LUX) vs. Entfernung

Übersicht der LED Stroboskop Modelle

Modell	LEDs	Feldgröße	Helligkeit (peak)	Helligkeit (peak)
LS-5-LED	80	10 x 8	6000 Lux	150 mm (6 inch)
LS-9-LED	120	15 x 8	7500 Lux	230 mm (9 inch)
LS-9-LED-WB	120	5 x 8 (3x)	7500 Lux	440 mm (17 inch)
LS-18-LED	200	25 x 8	9000 Lux	440 mm (17 inch)
LS-36-LED	480	60 x 8	14000 Lux	948 mm (37 inch)

LEDs:	200 in einer 25 x 8 Matrix
Frequenzrate:	0 ... 120,000 FPM (Blitze pro Minute) (LS-5-AC-WORLD)
Externer Auslösereingang:	3 ... 30 V / max. 5 mA potentialfreier Optokoppler DIN 41524 5-pin Standard Aus=Uin, max. 200 mA umschaltbar Trigger-Eingang
Stromversorgung erforderlich:	24 VDC (+ / -10%) / 40 W DIN 41524 5-poligem Universal-Netzteil optional erhältlich (LS-5-AC-WORLD)
Auslösungsausgang:	für die Verbindung zum 2. Stroboskop (Slave)
Beleuchtungsintensität:	9.000 Lux (bei 12 "/ 30cm)
Lichtintensität / Schärfe:	Einstellbar mit Drehknopf
Beleuchtungsstärke einzigen Blitz:	1,2 Mega-Lux / 12 "/ 30cm
Beleuchtungsreichweite:	12 x> 20 "(30 x> 50cm)
Flash-Farbe:	5000 ... 8,300 K, Ca.
Material:	Aluminium
Abmessung:	440 x 130 x 112 mm / 17.3 x 5.1 x 4.4
Gewicht:	2.1 kg
Umgebungstemperatur:	0° ... 40° C
Lagertemperatur:	-25°C...70°C
Luftfeuchtigkeit:	max. 95% nicht kondensierend
Zertifizierungen:	CE-Konformität

Produkte

Artikel	Produkt
133166	LS-18-LED Linear LED Stroboscope with 200 LEDs (without power supply)
130696	LS-SCU Remote Control Unit & Connection cable with LS-DIN at both ends (1,5 mtr)

Zubehör

Artikel	Produkt
134042	LS-CABLE-T Cable for connection to 2nd Strobe transferring ONLY trigger signal from primary to slave
130700	LS-DIN 5 Pin DIN Connector
133601	LS-AC-WORLD-90VA Universal Power Supply for LS-18-LED or LS-9-12000
133170	LS-FCM Flash Control Module for manual adjustment of flash rate
130268	SAS-DT300 Flexible swing arm for DT-311A/315A stroboscope
131143	LS-GAPSENSOR for triggering strobe on gaps between labels
132205	LS-REGSENSOR for triggering strobe on registration marks on printed piece
131288	DT-TRI-HD Mini Tripod
130231	Leica Tripod TRI100

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
