Hochleistungs LED-Stroboskop zur stationären Befestigung mit leistungsstarker Lichtausgabe für gleichmäßige Ausleuchtung von sehr großen Bahnen.

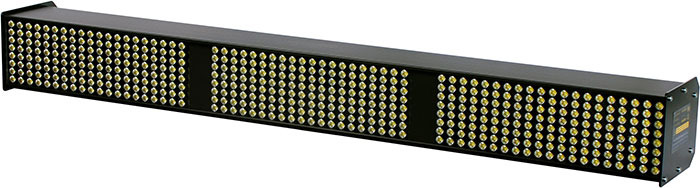

Das neue Checkline LS-36-LED Inspektions-Stroboskop wurde zur stationären Befestigung an Maschinen entwickelt und eignet sich für diverse optische Überprüfungsarbeiten. Der LS-36-LED hat 480 hochleistungs LEDs, die in einer 60 x 8 Matrix angeordnet sind, um helle, scharfe Bilder mit einer gleichmäßigen Lichtverteilung für Bahnenweiten von bis zu 1200mm zu ermöglichen. Für Bahnen über 1200mm, können zwei oder mehrere Stroboskope in einer Reihe geschaltet werden.
Das LS-36-LED verwendete die neuesten industriell erhältlichen hochleistungs LEDs, welche über die gesamte Produktlebensdauer nicht ausgewechselt werden müssen. Die besonders große Ausleuchtungsfläche, hervorragende Lichtintensität und leiser Betrieb zeichnen dieses Stroboskop aus und eignet sich dadurch selbst für schwierigste industrielle Anwendungen mit sehr ungünstigen Beleuchtungsverhältnissen.
Dieses hochleistungs LED-Stroboscop ist besonders geeignet für fortlaufende Anwendungen, wie zum Beispiel in der Druckindustrie, stahlverarbeitenden Industrie oder auch in Etiketten-Druckereien.
Überblick von den Vorteilen des LS-36-LED:
Hohe Lichtausgabe: 480 hochleistungs LEDs ermöglichen gleichmäßige Ausleuchtung bei diversen Untersuchungsarbeiten.
Hoher Fokus: Mittels einstellbarer Blitzdauer von 1-1000 µSekunden kann man einfach die perfekte Balance zwischen Lichtintensität und Bildschärfe finden
Flexible Anpassung für alle Anwendungen: Das Stroboskop kann direkt ohne weitere Anpassungen oder Kontrolleinheiten mittels des Triggersignals Ihres Systems gesteuert werden. Bei mehreren Triggersignalen gleichzeitig, kann bequem durch den seitlich angebrachten Schalter, gewählt werden.
LS-FCM Blitz-Kontrollmodul: Eine einfache und kostengünstige Methode, um die Blitzfrequenz zu kontrollieren. Dieses Kontrollmodul kann einfach auf der Rückseite des Geräts eingesteckt werden.
LS-SCU Stroboskop Kontrolle: Zum Einstellen der Blitzfrequenz, Phasenverschiebung, Verzögerungszeit und des Auslösungsteilers. Dieses Gerät ist durch ein Kabel mit dem Stroboskop verbunden und funktioniert wie eine Fernbedienung, wenn sich das Stroboskop außerhalb der Reichweite befindet.
| Modell: | Led's: | Feldgröße: | Helligkeit (peak): | Gehäusebreite: |
|---|---|---|---|---|
| LS-5-LED | 80 | 10 x 8 | 6000 Lux | 150 mm (6 inch) |
| LS-9-LED | 120 | 15 x 8 | 7500 Lux | 230 mm (9 inch) |
| LS-9-LED-WB | 120 | 5x8 (3x) | 7500 Lux | 440 mm (17 inch) |
| LS-18-LED | 200 | 25 x 8 | 9000 Lux | 440 mm (17 inch) |
| LS-36-LED | 480 | 60 x 8 | 14000 Lux | 948 mm (37 inch) |
| LEDs | 480 |
| Frequenzbereich: | 0 - 120.000 FPM (Blitze pro Minute) |
| Stromversorgung: | 24V DC (21.6….26.4VDC) / 3.0A (72 Watt) Netzteil im Lieferumfang enthalten |
| Externer Triggereingang: | 3 - 30 V / max. 5 mA Potentialfreier Oktokoppler DIN 41524 5 -Pin Standardstecker Uout = Uin, max. 200 mA Umschaltbarer Triggereingang |
| Triggerausgang: | Für parallele Verbindung mehrerer Stroboskope |
| Lichtintensität / Schärfe: | Einstellbar |
| Lichtintensität Einzelblitz: | Ca. 1.4 Mega-Lux / 30 cm |
| Ausleuchtungsbereich: | 30 x > 100 cm |
| Lichtverteilung: | 2 Meter weit bei einer 60cm Entfernung von der Bahn |
| Lichtfarbe: | Ca. 5.000 - 8.300 K |
| Gehäusematerial: | Aluminium |
| Abmessungen: | 948 mm x 130 mm x 112 mm |
| Gewicht: | 4.200 g |
| Umgebungstemperatur: | 0 - 40 °C |
| Lagertemperatur: | -25 - 70 °C |
| Luftfeuchtigkeit: | Max. 95% nicht kondensierend |
| Garantie: | 1 Jahr |
| Montagegewinde: | Auf der Unterseite des Gehäuses platziert: M5 Gewinde außen (60mm c:c) 1/4 - 20 UNC Gewinde in der Mitte |
