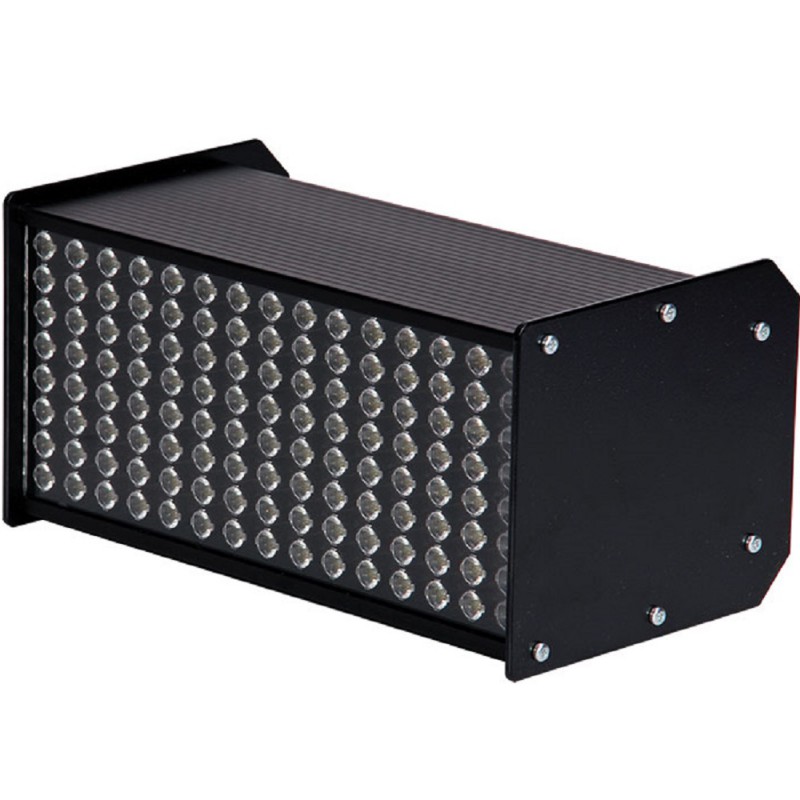

Das LS-9-LED Stroboskop ist ein hochentwickeltes, stationäres Stroboskop mit einer starken Lichtausgabe und gleichmäßiger Lichtverteilung über einen großen Bereich für Bahnbreiten von 500mm (20 Zoll) und breiter.
Starke Lichtausgabe
Dank der 120 Hochleistungs-LED-Lampen hat das LS-9-LED Industrie-Stroboskop eine kräftige Lichtintensität. Die große, gleichmäßige Beleuchtungsfläche ermöglicht exzellente Ergebnisse auch bei schwierigen Lichtkonditionen. Daher ist das LS-9-LED für eine Vielzahl von Messungen, Beobachtungen und Inspektionen geeignet ist. Besonders bei anspruchsvollen Anwendungen, wie z.B. in der Druckindustrie, ist dieses Stroboskop hervorragend geeignet.
Ausgezeichnete Bildschärfe
Dank der anpassbaren Blitzdauer von 1-1000 Mikrosekunden können Sie für jede Anwendung die beste Kombination von Lichtintensität und Bildschärfe erstellen.
Flexible Anpassungen an allen Anwendungen
Das Stroboskop kann auch direkt über ein Auslösersignal Ihres Systems gesteuert werden, ohne dass zusätzliche Steuergeräte oder verschiedene RT STROBE Steuergeräte notwendig sind. Wenn Sie gleichzeitig die Auslöseoptionen verwenden, können Sie einfach zwischen den Eingangssignalen umschalten, indem Sie den Schalter auf der Rückseite des Geräts verwenden.
Zusätzliche Steuerungsoptionen
Das LS-9-LED Steuergerät umfasst zwei Geräte zum Anpassen der Steuerung des LS-9-LED.
Wir bieten eine spezielle Ausstattung für das 9-LED Lineare Stroboskop: Eine Kombination mit einem 440 mm breiten Gehäuse, das eine formschöne Lösung bei stationären Anwendungen auf dem Maschinengestell mit einer Breite von mindestens 460 mm darstellt.
Die 120 LED’s sind in drei separate Abschnitte unterteilt, wobei jeder 40 LEDs (8 Reihen mit jeweils 5 LEDs) enthält. Die Position jedes Abschnittes ist so optimiert, dass eine bestmögliche Lichtgleichförmigkeit über den gesamten Beleuchtungsbereich mit der gleichen effektiven Helligkeit wie bei der Standardausführung des LS-9-LED (7500 Lux, Peak) gewährleistet ist. Dieses Modell ist beliebt bei OEM Maschinenherstellern von Rollenschneidmaschinen und ähnlichen Geräten in der Druck- und Labelindustrie.
| Modell | LEDs | Feldgröße | Helligkeit (peak) | Helligkeit (peak) |
|---|---|---|---|---|
| LS-5-LED | 80 | 10 x 8 | 6000 Lux | 150 mm (6 inch) |
| LS-9-LED | 120 | 15 x 8 | 7500 Lux | 230 mm (9 inch) |
| LS-9-LED-WB | 120 | 5 x 8 (3x) | 7500 Lux | 440 mm (17 inch) |
| LS-18-LED | 200 | 25 x 8 | 9000 Lux | 440 mm (17 inch) |
| LS-36-LED | 480 | 60 x 8 | 14000 Lux | 948 mm (37 inch) |
| Frequenzbereich: | 0-120000 Blitze pro Minute |
| Stromversorgung | 3-30 V / max. 5mA potenzialfreie Optokoppler, DIN 41524 5-Stift Standard Plug Uout-Uin, max. 200 mA einstellbarer Trigger Input für parallele Verbindung |
| Triggerausgang | Für parallele Verbindung |
| Lichtintensität/-schärfe | Einstellbar mit drehbarem Knopf |
| Lichtintensität einzelner Blitz | ca. 1 Mega-Lux/30cm |
| Lichtintensität | 5000 Lux/30 cm |
| Beleuchtungsfläche | 30 x 50cm |
| Blitzfarbe | ca. 5000 - 8300 K |
| Material | Aluminium |
| Abmessungen | 230 x 130 x 112 mm |
| Gewicht | 1400 g |
| Umgebungstemperatur | 0 - 40 °C |
| Lagertempertur: | -25°C - 70°C |
| Feuchtigkeit | max. 95% nicht kondensierend |
| Zertifikat | Zertifikat für CE Konformität |
