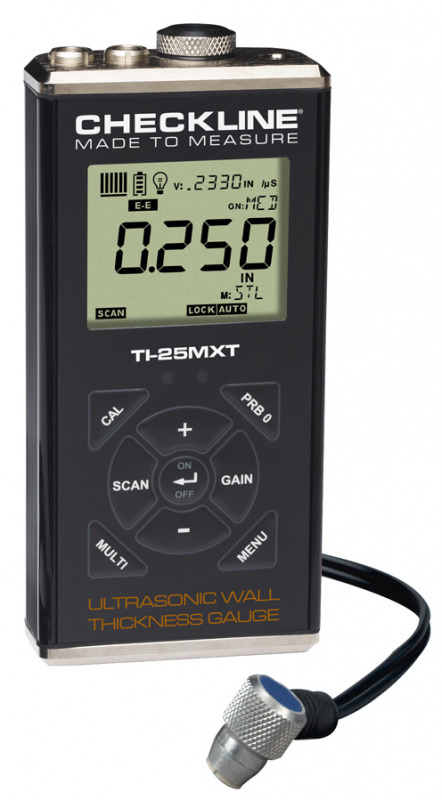

TI-25MXT Wanddickenmessgerät für Messungen durch Beschichtungen und Farbe


Hergestellt in USADas TI-25MXT Ultraschall Dickenmessgerät ist ein kompaktes Messgerät zur Bestimmung der Wanddicke von Materialien wie Stahl, weitere Metalle Glas, Keramik, Kunststoffe, und vielen weiteren Materialien mittels Ultraschall. Ultraschallmessungen bieten sich überall dort an wo Stellen schwer oder nur von einer Seite zugänglich sind. Darüber hinaus aber natürlich insbesondere auch in Produktions- und Industrieanlagen wo ein kontinuierlicher Lauf der Maschinen gewährleistet werden muss und eine Abschaltung mit hohen Mehrkosten verbunden ist.

Das stabile Gehäuse des TI-25MXT Dickenmessgerät ist aus stranggepresstem Aluminium gefertigt. Das Bedienpanel ist versiegelt und widerstandsfähig gegen Wasser und Erdölerzeugnisse, daher eignet es sich auch bestens für raue Industrieumgebungen und Außeneinsätze. Da wir auf die Qualität und Zuverlässigkeit unserer Geräte vertrauen gewähren wir Ihnen weiterhin eine 5-Jahres-Garantie.

Materialdickenmessungen von beschichteten oder lackierten Gütern führen zu einem falschen Ergebnis, sofern das Gerät nicht über die Fähigkeit zum "Ausblenden" der Schichtdicke verfügt. Aus diesem Grund ist das TI-25MXT mit zwei einfach umschaltbaren Messmodi ausgestattet:

Pulse-Echo Modus für unbeschichtete Materialien:'

Gesamtmessbereich: 0.63 - 914.4 mm (abhängig vom Prüfkopf und Material)

Messbereich mit Standard-Prüfkopf (T-102-2700): 1.0 - 199.9 mm

Dieser Modus eignet sich zum Bestimmen der Wandstärke und dem Überprüfen von großen Flächen auf Fehlerstellen.

Echo-Echo Modus (Mehrfachecho) für Messungen durch Beschichtung:

Messbereich: 2.54 - 25.4 mm
Maximale Beschichtung: 1.9 mm

Dieser Modus eignet sich für die Dickenmessung durch Beschichtungen. Die Schichtdicke wird hierbei vom Gerät automatisch ermittelt und ausgeblendet. Der Anwender erhält auf dem Display direkt den Messwert für das Substrat ohne komplizierte Umrechnungen vorzunehmen.




Merkmale
  • Kompaktes Dickenmessgerät zum bestimmen der Materialstärke unter Ausblendung der Schichtdicke
  • Beleuchtetes LCD Display mit Statusbalken zur Anzeige der Signalqualität
  • Auflösung: 0,01 mm
  • Messungen im Pulse-Echo oder Echo-Echo Modus
  • NIST rückführbares Kalibrierzertifikat inklusive
  • IP65 Schutzklasse
  • 5 Jahre Garantie

Typische Anwendungen
Typische Anwendungen

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F na
Dünnste Substratdicke - NFe na

Zusatzfunktionen:

Nullung:
Automatische oder manuelle Nullung des Prüfkopfs

Prüfkopf Durchmesser:
Geben Sie den Prüfkopfdurchmesser an für eine erhöhte Linearität.

Hochgeschwindigkeits-Oberflächenscan:
Gibt den geringsten Wert aus, der während einer Scannung mit 100 Hz erfasst wird.

Differenzmodus:
Gibt die ± Abweichung von einem eingegebenen Nominalwert aus.

Alarmmodus:
Einstellbare Höchst- und Tiefstwertgrenzen. Beim Überschreiten der Grenze warnt ein optischer und akustischer Alarm.


Lieferumfang

Das TI-25MXT wird als Komplettset ausgeliefert, bestehend aus:

  • TI-25MXT Ultraschall-Wanddickenmessgerät
  • T-102-2700 Ultraschall Prüfkopf für beschichtete Materialien
  • 120 ml Kopplungsflüssigkeit
  • NIST rückführbares Kalibrierzertifikat
  • 2 AA Batterien
  • Bedienungsanleitung


Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 1151

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl


  • Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
  • 2 verschiedene Größen erhältlich.

Mehr Details

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl 126277

TI-SB Kalibrierblock mit NIST Zertifikat


  • Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
  • Inklusive NIST Kalibrierungszertifikat und Testdaten
  • 3 verschiedene Größen erhältlich

Mehr Details

TI-SB Kalibrierblock mit NIST Zertifikat 125793

Spezifikationen
Messbereich mit Standard-Prüfkopf: Pulse-Echo: 1.0 - 199.9 mm (abhängig von Material und Prüfkopf)
Echo-Echo: 2.54 - 25.4 mm
Gesamtmessbereich: Pulse-Echo: 0.63 - 914.4 mm (abhängig von Material und Prüfkopf)
Echo-Echo: 2.54 - 25.4 mm
Maximale Schichtdicke: 1.9 mm
Auflösung: 0.01 mm
Display: -Großes LCD Display mit 4.5 Stellen je 1,3 cm hoch
-einstellbare Hintergrundbeleuchtung
-Durch Unterteilung in einzelne Segmente übersichtliche Wiedergabe erweiterter Informationen
Aktualisierungsrate Display: 10 Hz
Schallgeschwindigkeit: Einstellbar von 305 - 18.542 m/s
Gain: 40-52 dB Bereich in 3dB Schritten
Zeitabhängiger Gain: Verwendbar im P-E und E-E Modus abhängig von Prüfkopf und Frequenz
Prüfkopf: Verwendbar mit 1-10 MHz Dual-Element Prüfköpfen
Prüfkopf Kabel: Wasserdichtes Kabel mit unpolarisierten Anschlüssen, 1.2m Länge
Stromversorgung: 2x 1,5V Alkali, 1.2V NiCad ider 1,5V Lithium AA Batterien
Gehäuseabmessungen: 63,5 x 31,5 x 131,3mm (LxBxH)
Betriebstemperatur: -30 - 75°C
Garantie: 5 Jahre

Bestellen
Produkte

Produkt
Preis
Anzahl
TI-25MXT Wanddickenmessgerät für beschichtete Materialien
€ 1.528,00
TI-25MXT-WOP Wanddickenmessgerät ohne Prüfkopf
€ 1.372,00

Zubehör

Produkt
Preis
Anzahl
A-302-6002 - Gummischutzhülle für TI-Serie klein
€ 86,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
