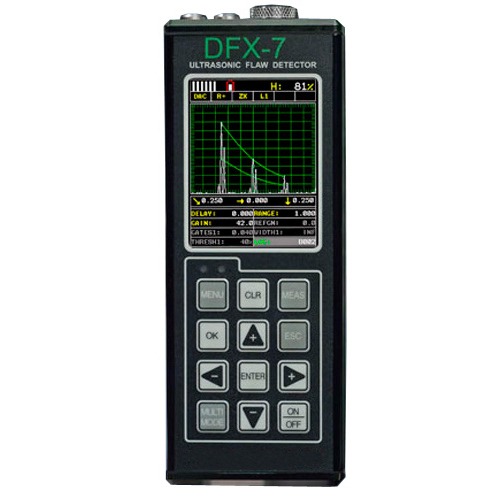

DFX7 Ultraschallprüfgerät & Dickenmessgerät | DFX7


Hergestellt in USADas DFX7 ist ein Ultraschallprüfgerät und Ultraschall Wanddickenmessgerät mit A/B Test - in einem einzigen Gerät.

Dickenmessgeräte wurden speziell entwickelt, um auf genaue Art und Weise die Dicke zu messen und Fehlstellen, Löcher und versteckte Oberflächenkorrosion zu messen. Alle Linearitätstoleranzen, Schallkurven der verschiedenen Signalgeber und weiteren Funktionen des DFX7 helfen die Oberfläche und Dicke des Material auf multi-dimensionale Weise zu analysieren.

Ultraschallprüfgeräte eignen sich zur Detektion, Größenbestimmung und Analyse von verschiedenen Fehlarten in vielen Materialien und Schweißnähten. Ein Ultraschall-Prüfgerät muss das entsprechende Material schnell messen können und die Messwerte unmittelbar anzeigen, da im Alltag oft die Oberfläche des Prüflings oder des Materials schnell kontrolliert werden muss, anstatt Dicken einer bestimmten Position zu kontrollieren. Prinzipiell sind Ultraschallprüfgeräte zur Materialdickenmessung geeignet, allerdings wurden sie nicht für Präzisions-Dickenmessungen entwickelt.

Der DFX7 kombiniert die Vorteile beider Arten Messgeräte in einem einzigen, leistungsstarken und vollausgestatteten Messgerät, das mit einer Vielzahl von ausführlichen Funktionen ausgestattet ist, um dem Nutzer den Einsatz bei vielen gängigen Anwendungen zu unterstützen.

Das DFX7 Ultraschallprüfgerät ist in der Lage sowohl die Schicht- und Materialdicke zu messen als auch Löcher, Fehler und Defekte im Material gleichzeitig zu bestimmen. Der DFX7 arbeitet mit demselben Prinzip wie der SONAR und führt Messungen mit einer Genauigkeit von ± 0.01 Millimetern bzw. ± 0.001 Zoll aus. Der entscheidende Vorteil einer Ultraschallmessung gegenüber traditionellen Messmethoden ist, dass Ultraschallmessungen auch bei Materialzugang von nur einer Seite ausgeführt werden können.

Der DFX7 ist in zwei Ausführungen erhältlich: DFX7 und DFX7+.

  • Der DFX7 ist ausschließlich ein Breitbandgerät, das mit einem einzelnen Breitbandfilter von 1.8 MHz bis 19 MHz ausgestattet ist.
  • Der DFX7+ umfasst den gleichen Breitbandfilter, aber auch andere Filteroptionen bei 2 MHz, 5 MHz und 10 MHz. Die entsprechende Breitbandoption reagiert auf alle Signale innerhalb des gewählten Frequenzbereiches. Auch kleinere Frequenzbereiche unterdrücken Signale, die nicht in die Zielfrequenz fallen und richten sich ausschließlich auf den spezifischen Frequenzbereich.


Eigenschaften Ultraschallprüfgerät
TRIG:
Trigonometrisches Display mit Strahlengang, Tiefe, Oberflächenabstand und korrigierte Oberflächenkrümmung. Verwendung mit Einschallwinkel-Sonden.
AWS:
Automatische Fehlgrößenbestimmung mit der AWS D1.1 Schweißnahtvorschrift.
TCG:
Zeitkorrigierte Verstärkung. 50 dB dynamischer Bereich, 20 dB pro Mikrosekunde, bis zu 8 Punkten pro Schallgeschwindigkeit
Auto-Cal:
Automatische Kalibrierung mit zwei Referenzpunkten
Display Freeze:
Hält die aktuelle Wellenform auf dem Display fest.
DAC:
Bis zu 8 Punkten können eingegeben werden, um eine digitale DAC Kurve zu erstellen. Referenz -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude wird in %DAC oder dB angezeigt.
AVG/DGS:
Automatische Fehlgrößenbestimmung mithilfe der Sondendaten. Speichert bis zu 64 benutzerspezifische Voreinstellungen.
Messmodus:
Pulse-Echo (P-E) misst von 0.63 mm bis zu 30 Meter
Erfassungsmodus:
Zero Crossing, Flank und Peak
Peak-Speicher:
Zur echo-dynamischen Strukturbestimmung

Eigenschaften Dickenmessgerät
Pulse-Echo Modus (P-E):
(Loch- & Fehlerbestimmung) misst von 0.63 mm bis 30 Meter
Pulse-Echo Coating Mode (PECT):
(Material, Beschichtung, Loch- & Fehlerbestimmung): Material: 0.63mm bis 30 Meter. Beschichtung: 0.01 bis 2.54 Millimeter
Pulse-Echo Temp Comp Mode (PETP):
(Loch- & Fehlerbestimmung) Automatische Temperaturkompensation – misst von 0.63 mm bis 30 Meter
Echo-Echo Mode (E-E):
(durch Farbe & Beschichtungen) misst von 1.27 bis 102 Millimeter, abhängig von der Beschichtung.
Echo-Echo Verify (E-EV):
(durch Farbe & Beschichtungen) misst von 1.27 bis 25.4 Millimeter, abhängig von der Beschichtung.
Coating Only Mode (CT):
(Schichtdicke) Misst von 0.0127 bis 2.54 Millimeter. Messbereich variiert abhängig von der Beschichtung.
• Option zur Ein- & Zwei-Punkt-Kalibrierung für Material & Beschichtung oder Auswahl des Basismaterials.
•Automatische Sondennullung, -erkennung und Temperaturkompensation
• High-Speed-Scan bis zu 50 Messungen pro Sekunde
•Hörbarer Alarm mit Hi/Lo Grenzwerten
• Eingebauter Differenzmodus für QC Inspektionen
•64 benutzerspezifische Konfigurationen

Spezifikationen
ALLGEMEIN -----------------------------------------------------
Größe: 63.5 x 165 x 31.5 mm
Gewicht: 400 g mit Batterien
Gehäuse: Stranggepresstes Aluminiumgehäuse mit
Display: 1/4 VGA AMOLED Farbdisplay (320 x 240 Pixel). Sichtbarer Bereich 43.2 x 57.5 mm. 16 Farben, viele Farboptionen und einstellbare Helligkeit
Displayansicht: Fehlerdetektion: Full wave, +/- Rectified oder RF.
Dickenmessgerät: Digits, +/- Rectified, RF oder B-Scan
Aktualisierungsrate: Einstellbar auf 60 oder 120 Hz
Zeitplanung: Präziser 25 MHz TCXO mit Einzelaufnahme 100 MHz
8 Bit Ultra Low Power Digitizer
Messblenden: Zwei unabhängige Blenden (Fehler) und drei Blednen (Dicke). Start & Breite für den ganzen Bereich einstellbar. Amplitude 5-95%, 1% Schritte. Positve oder negative Auslösung für jede Blende mit hör- und sichtbaren Alarmwerten.
Betriebstemperatur: -10 C bis 60 C
Schutzklasse: Erfüllt IP65 Anforderungen
Garantie: 2 Jahre
KALIBRIERUNG -----------------------------------------------------
Automatische Kalibrierung: Longitutdinal (gerade) oder Shear (Winkel)
Sondentypen: Single Contact, Dual, Delay und Angle
Maßeinheiten: Englisch (in), Metrisch (mm) oder Zeit (s)
Schallgeschwindigkeit: 256 - 16.000 m/s
Testbereich Minimum von 7,11 mm bis 3048 cm Maxmimum bei Stahlgeschwindigkeit. Durchgängig einstellbar.
Zero Offset (Probe Zero): 0 - 999.999 is
Tabelle mit Materialgeschwindigkeit: Umfasst Schallgeschwindigkeiten für Längs- und Winkelmessungen für verschiedene Materialien
PULSER: -----------------------------------------------------
Impulsgeber: Zwei einstellbare Impulsgeber und Empfänger
P.R.F.: 8 bis 333Hz in auswählbaren Schritten (8, 16, 32, 66, 125, 250, 333 Hz)
Spannung: 200 Volt Peak-Amplitude, Rise/Fall Zeit < 10 ns bis 50 ohm
Pulsbreite: 40 bis 400 ns. Auswählbare Schrittoptionen (spike, thin oder wide)
RECEIVER -----------------------------------------------------
Verstärkung: 0 bis 110 dB mit 0,2 dB Resolution. Manuelle und AGC Kontrolle
Dämpfung: 50, 75, 100, 300, 600, & 1500 Ohms
Frequenzbreiten: DFX7 & 7+: Breitband 1.8 - 19 MHz (-3 dB).
DFX-7+: Drei Schmalbandbreiten bei 2MHz, 5MHz und 10MHz
Horizontale Linearität: +/- 0.4% FSW
Vertikale Linearität: +/- 1% FSH
Linearität Verstärker: +/- 1 dB
Amplitudenmessung: 0 - 100% FSH mit 1% Resolution
Verzögerung: 0 - 253,75 cm bei Stahlgeschwindigkeit
SPEICHER -----------------------------------------------------
Log Formate: Grid (Alphanumerisch) oder sequentiell (Auto Identifier)
Graphiken EIN: 8.000 Messwerte, A/B Scan-Bild & alle Geräteeinstellungen für jede Messung
Graphiken AUS: 210.000 Messwerte (Beschichtung, Material, min. & max. (nur Dickenwerte)
Benutzerspezifische Einstellungen: 64 Nutzerkonfigurationen
POWER SOURCE -----------------------------------------------------
Batterie: 3 x 1.5 V Alkalien, 1.2 V AA NiCad Zellen, 1.2 V AA Ni-MH oder andere equivalente Energiequellen
Batterielaufzeit (durchgängiger Gebrauch): Alkalien (12 Stunden), Nicad (5 Stunden) und NI-MH (12 Stunden) mit Standardeinstellungen
AUSGÄNGE -----------------------------------------------------
Ausgang: RS232 serieller Anschluss. PC Software & USB Converter Kabel inbegriffen
Aufnehmerstecker: Zwei LEMO 00 Stecker
ZERTIFIZIERUNG: -----------------------------------------------------
Dickenmessgerät: Werkskalibrierung gemäß NIST & MIL-STD-45662A
Fehlerprüfgerät: Konform EN12668-1

Lieferumfang

Das DFX7 Kombinationsgerät wird als komplettes Set geliefert und umfasst:

  • Messgerät
  • DakView3 PC Software & Kabel
  • Gebrauchsanweisung
  • 120 ml Kopplungsflüssigkeit
  • Tragekoffer
  • Kalibrierungszertifikat


Bestellen
Produkte

Produkt
Preis
Anzahl
DFX-7 Flaw Detector Complete Kit (without transducer)
€ 3.377,00
DFX-7+ - DFX-7Plus Flaw Detector Complete Kit (without transducer)
€ 3.562,00

Zubehör

Produkt
Preis
Anzahl
F-149-0001 - Carrying Case for DFX-7 Flaw Dectector
€ 87,00
N-306-0010 RS232 (DB-9 to Lemo) Data Cable 182cm
€ 75,00
N-402-0510 - USB to Serial Adapter
€ 30,00
CF-AN-250ml Coupling Fluid 250ml Bottle
€ 15,00
CF-4H High Temperature Coupling Fluid - 316ºC - 120ml
€ 60,00
CF-4H-950F High Temperature Coupling Fluid 316-510ºC - 120ml
€ 150,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
