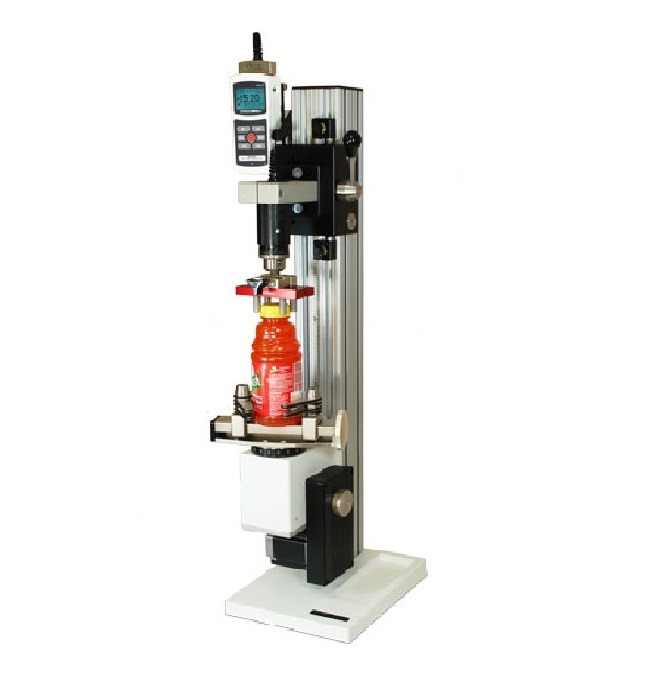

CAP-TSTM Motorisierter Drehmomentprüfstand für Verschlüsse


Hergestellt in USA6 Messbereiche verfügbar

Der motorisierte Drehmomentprüfstand für Verschlüsse wurde entwickelt, um öffnende und schließende Drehmomentmessungen von Verschlüssen, Deckeln, etc. durchzuführen.

Die motorisierte Rotation im und gegen den Uhrzeigersinn ermöglicht sehr genaue und wiederholbare Messungen. Mit der vielseitigen Modulkonstruktion kann der Prüfstand mit einer Vielzahl von Klemmaufsätzen kombiniert werden, während ein mit Hebel betriebener Schieber mit Bewegungsstop das Einspannen und Lösen von Proben schnell und effizient macht. Der Prüfstand umfasst eine Drehmoment-Belastungsplatte mit Gewindebohrungen, benutzerspezifischer Halterungsvorrichtung und einem rücksetzbaren Winkelindikator.

Max. Verschlussdurchmesser: 5,1 – 89 mm
Max. Behälterdurchmesser: 0 – 122 mm
Max. Behälterhöhe: 0 – 225 mm

*Optionale Halterungen können größere Behälter fassen. Nehmen Sie bei Interesse Kontakt mit uns auf.


Merkmale
  • Motorisierte Rotation im und gegen den Uhrzeigersinn ermöglicht sehr präzise und wiederholbare Messungen
  • Digitale Drehwinkelanzeige
  • Drehmomentplatte mit Gewindebohrungen für Halterungs- und Aufsatzbefestigung
  • Keine Änderung der Geschwindigkeit unter Belastung
  • Optionaler, digitaler Winkelindikator zeigt CW oder CCW Winkel mit einer Auflösung von 0,1° für ungefähr 278 Rotationen an, zurücksetzbar mit der "Null" Taste
  • Unabhängige CW und CCW Geschwindigkeiten
  • Programmierbare Drehwinkelgrenzen
  • Kapazität bis zu 1150 Ncm
  • Überlastungsschutz
  • Einschließlich NIST nachweisbarem Kalibrierzertifikat

Spannungsbereiche
ModelRanges Auflösung
CAP-TSTM-10z 10 ozin
7 kgFmm
7 Ncm
0,01 ozin
0,005 kgFmm
0,005 Ncm

CAP-TSTM-20z 20 ozin
14 kgFmm
14 Ncm
0,02 ozin
0,01 kgFmm
0,01 Ncm

CAP-TSTM-50z 50 ozin
36 kgFmm
35 Ncm
0,05 ozin
0,05 kgFmm
0,05 Ncm

CAP-TSTM-12i 12 lbin
140 kgFmm
135 Ncm
0,01 lbin
0,1 kgFmm
0,1 Ncm

CAP-TSTM-50i 50 lbin
580 kgFmm
570 Ncm
0,05 lbin
0,5kgFmm
0,5 Ncm

CAP-TSTM-100i 100 lbin
1150 kgFmm
1150 Ncm
0,1 lbin
1 kgFmm
1 Ncm


Abmessungen
Abmessungen-CAP-TSTM

Abmessungen-CAP-TSTM

Abmessungen-CAP-TSTM

Abmessungen-CAP-TSTM


Spezifikationen
Geschwindigkeitsbereich:0,01 - 15 RPM (0,05-90°/s)
Geschwindigkeitsgenauigkeit:±0.2% des eingestellten Wertes, ±0% Abweichung unter Belastung
Ventilbohrung:104 mm
Maximaler Verschlussdurchmesser89 mm
Manuelle Anpassung12º/knob rev
Maximale Schieberbewegung394 mm
Bewegungsrate Schieber26,6 mm / level rev

Kompletter Prüfstand

Der CAP-TSTM wird als komplettes Prüfstandsystem verkauft und umfasst die folgenden Objekte;

TSTM-DC - Prüfstand für Drehmoment
Series 5I - Drehmomentmessgerät
R-50 - Drehmomentsensor
G1058 - Universeller Deckelgriff
G1023 - Universeller Flaschengriff
09-1162 - Drehmomentanzeige - Prüfstand Verbindungskabel
09-1163 - RS232 Datenkabel
