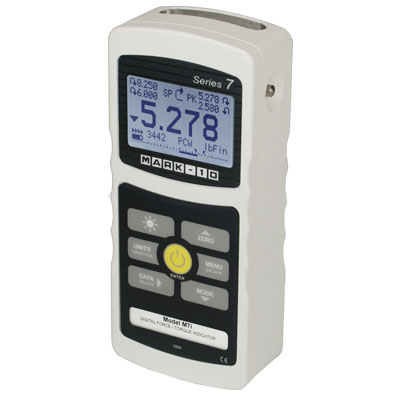

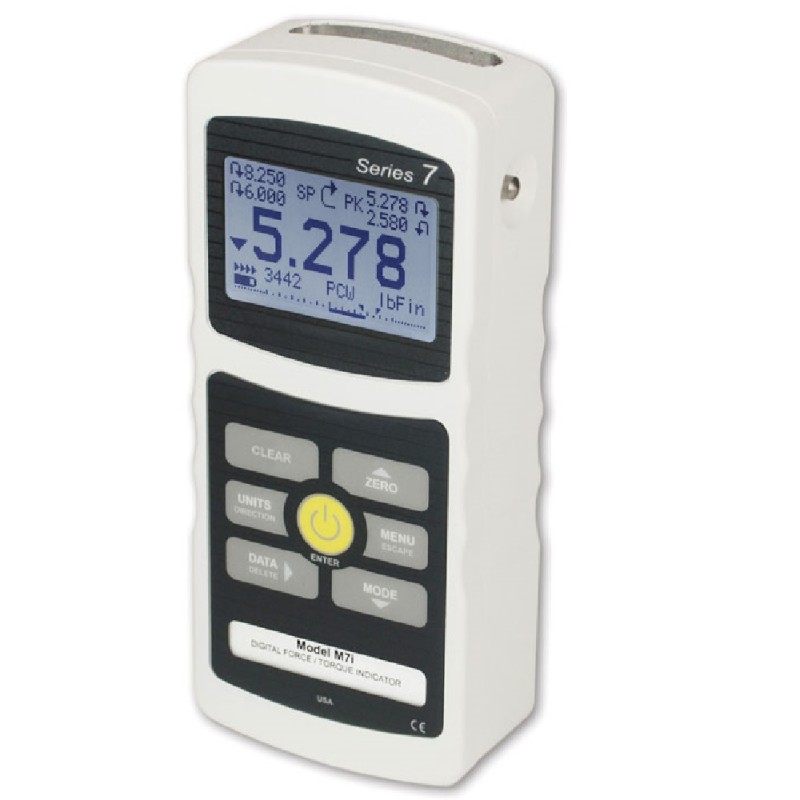

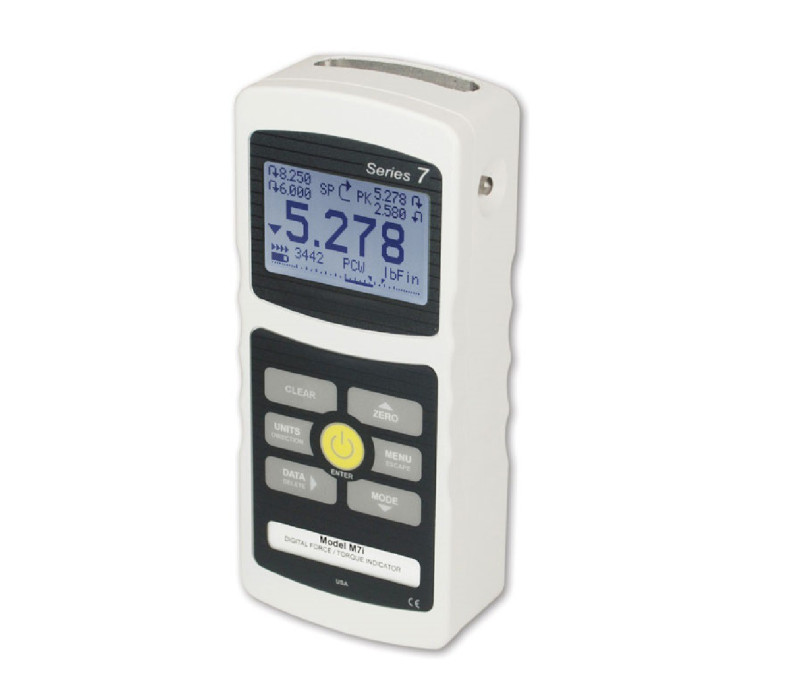

Series-7I Professionelle Kraft- und Drehmoment-Anzeige

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät

Name: Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät
SKU: 127113
Price: 1598.00 EUR
Availability: PreOrder

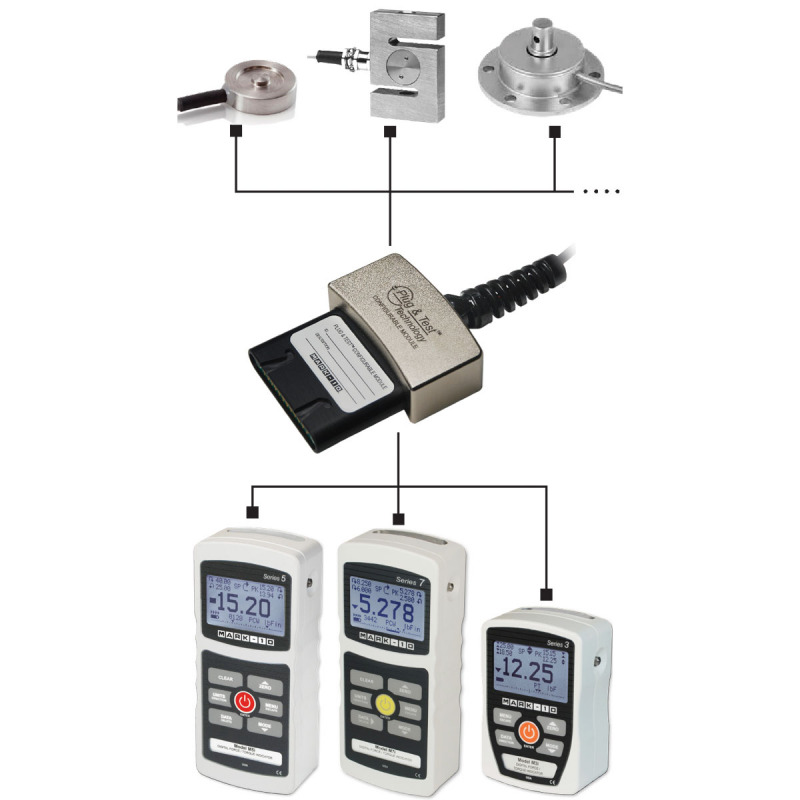

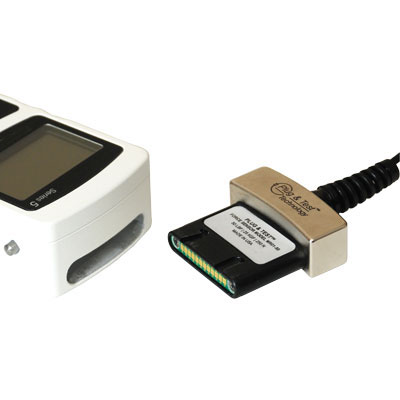

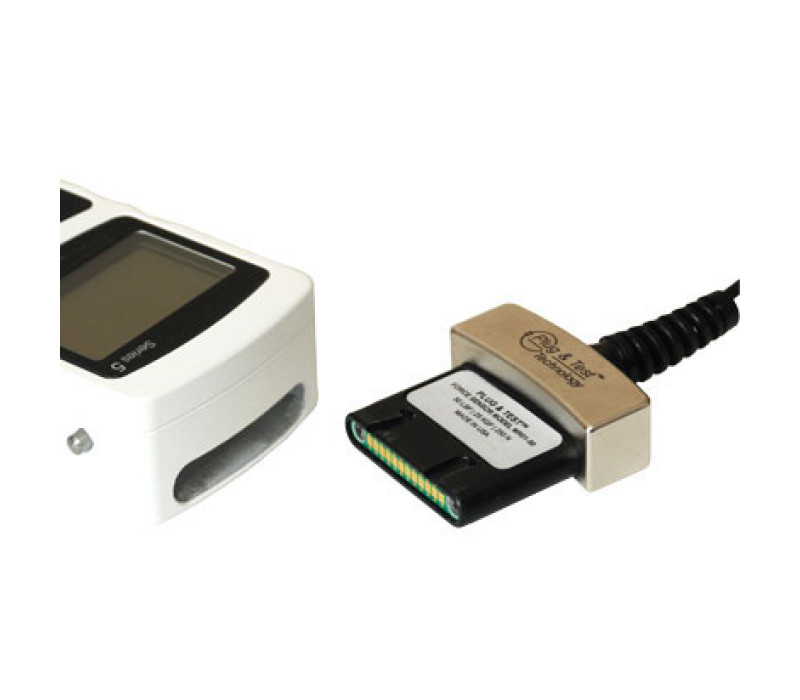

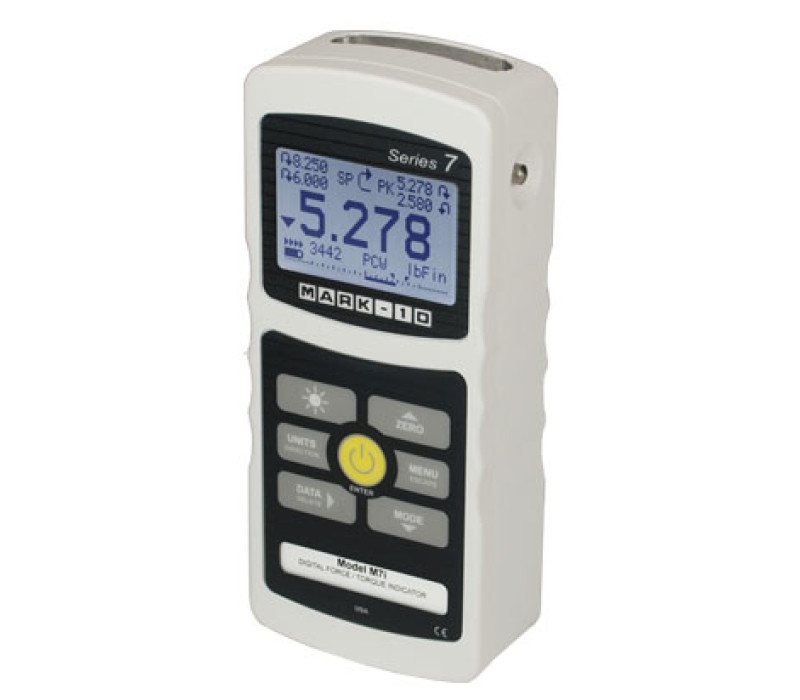

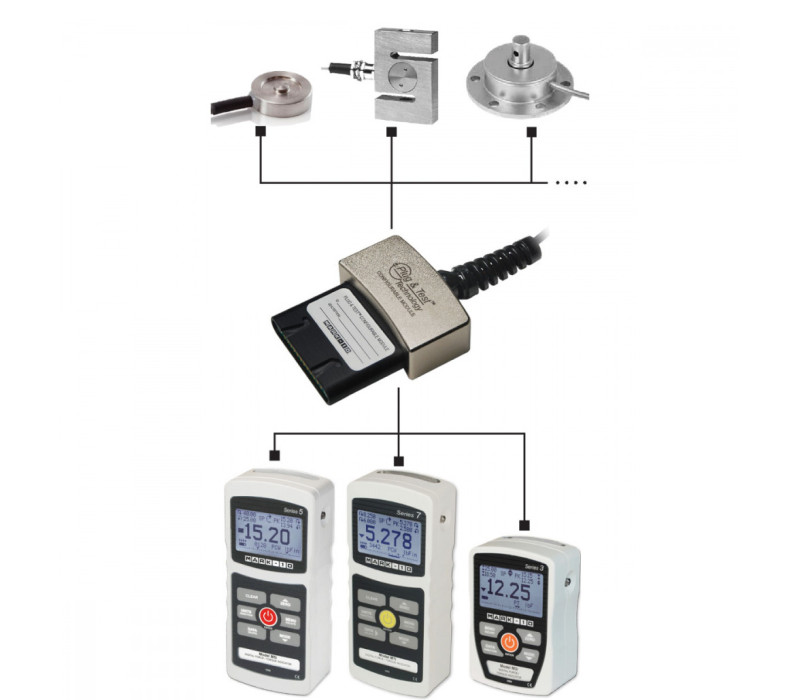

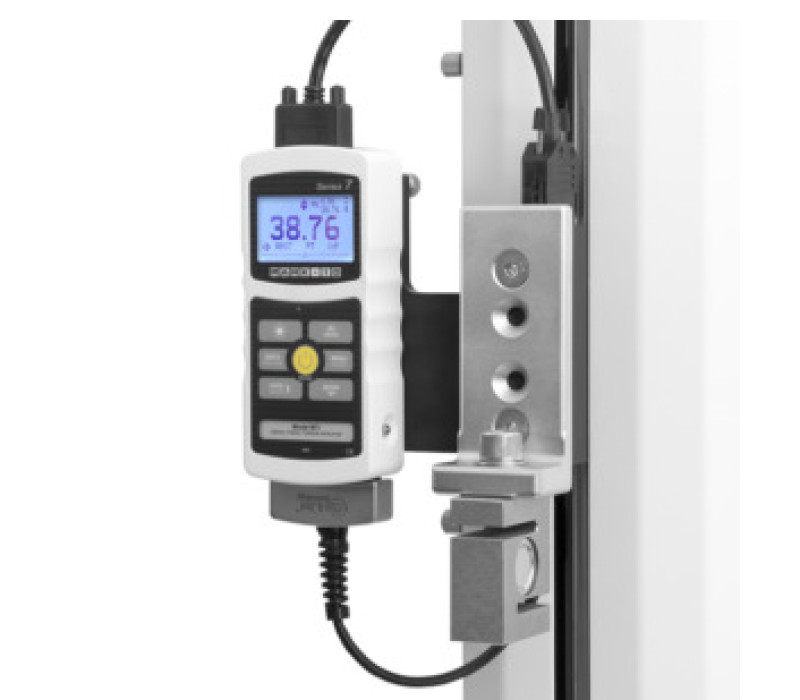

Das neue Series 7i ist ein digitales Kraftmessgerät und Drehmomentmessgerät in einem Gerät vereint für den professionellen Gebrauch. Es vereint die besten Eigenschaften eines exakten Kraft- und Drehmomentmessgerätes und ist für eine große Auswahl an Kraftsensoren, Kraftmessdosen, Wägezellen und Drehmomentsensoren geeignet. Dank der einzigartigen Plug & Test™-Technologie werden alle Kalibrierungs- und Konfigurationsdaten des Series 7i digitalen Kraftmessgeräts in dem Smart Connector des Sensors, und nicht dem Anzeigegerät, gespeichert. Damit profitieren Sie von der Möglichkeit die Sensoren einfach und schnell auszuwechseln. Alle Kraftmesssensoren sind vollständig kompatibel mit anderen Mark-10 Anzeige- und Messgeräten.

Zuzüglich zu den Eigenschaften des Series 5i Messgeräts ermöglicht das Series 7i Kraftmessgerät dank der marktführenden High-Speed-Abtastrate von 14.000 Hz eine sehr schnelle Datenerfassung und Datenspeicherung für bis zu 5.000 Messwerte. Darüber hinaus gehören auch programmierbare Fußschaltersequenzen, Bruchteste und Erkennung des ersten und zweiten Peak-Werts / Spitzenwerts zu den Eigenschaften des Series 7i Messgeräts. Bei speziellen Anwendungen unterstützen der Reibungskoeffizient und benutzerdefinierte Maßeinheiten eine höhere Flexibilität. Weitere Eigenschaften des Series 7i Kraftmessgeräts umfassen eine automatische Datenausgabe, Datenspeicherung und Nullungsfunktion zur Erweiterung der Brucherkennung, Durchschnittsberechnung, externer Auslöser und erster/zweiter Spitzenwert.

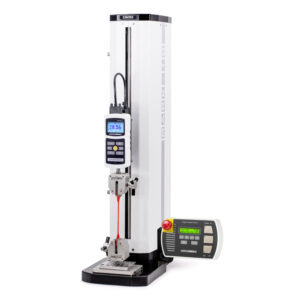

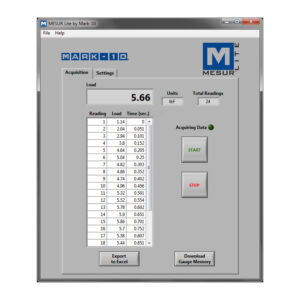

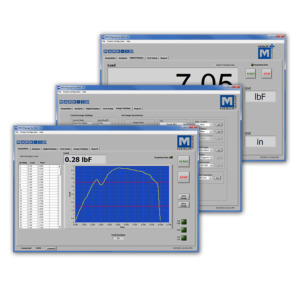

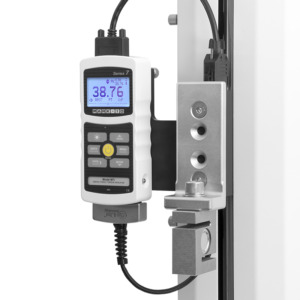

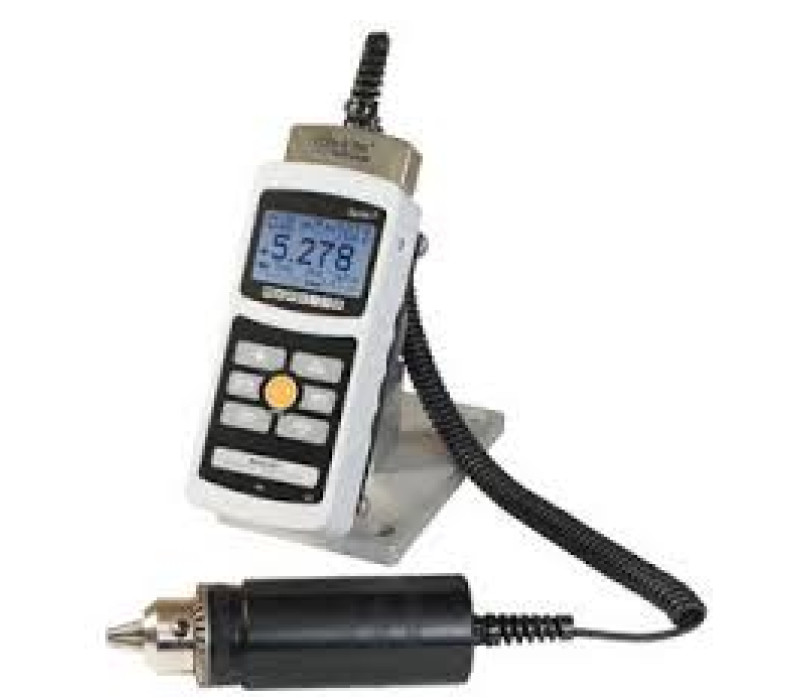

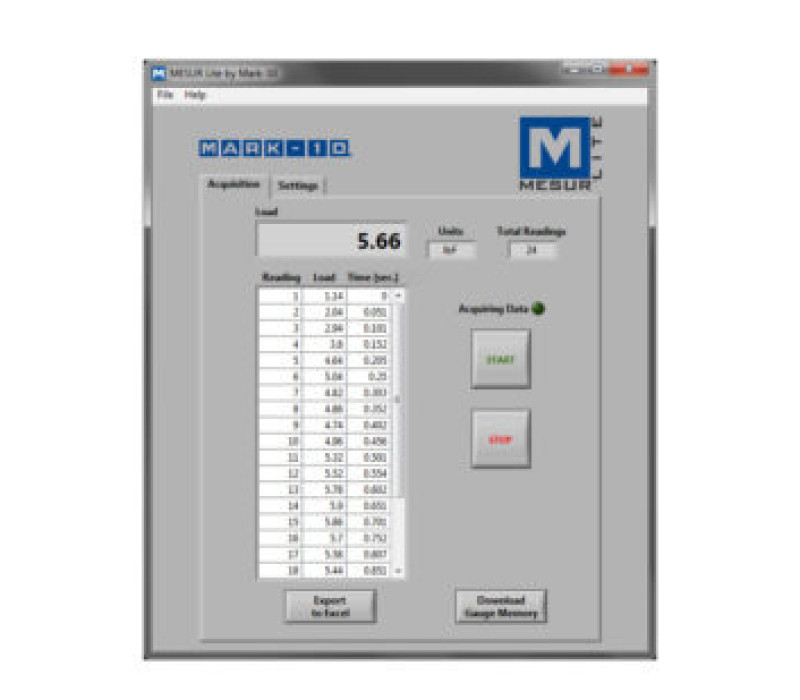

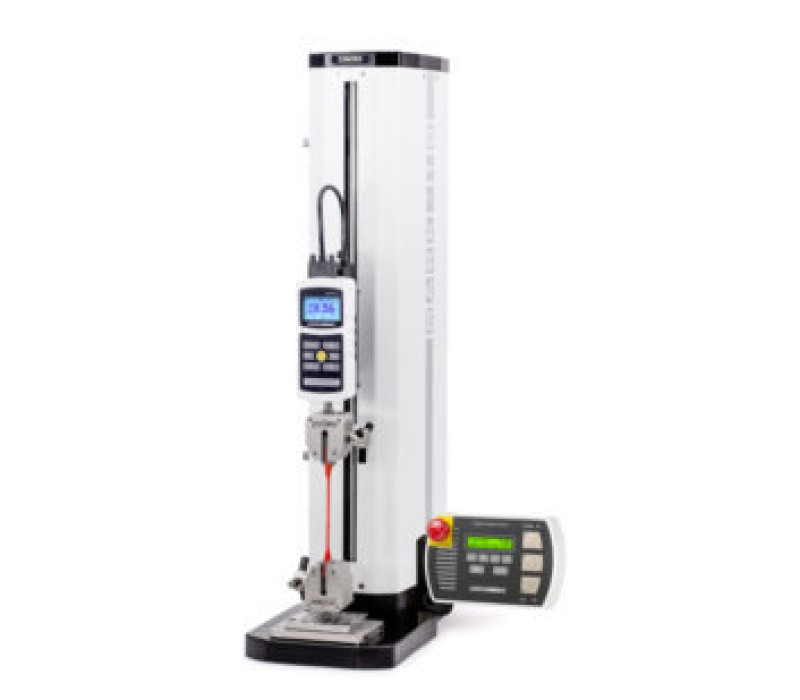

Das Series 7i digitale Kraftmessgerät ist für die Verwendung mit einem mechanischem / motorisiertem Prüfstand geeignet. Auf diese Weise können Sie ein professionelles und vollständiges Kraftprüfsystem ganz gemäß Ihrer Anwendungen zusammen stellen. Zahlreiche Kraftmessanwendungen wie Bruchteste, schwellende Last, Computersteuerung und vieles mehr. Die inbegriffene Mesur™ Lite Datenerfassungssoftware ermöglicht eine durchgehende oder einfache Datenerfassung. Die im Anzeigegerät gespeicherten Daten können abschnittsweise übertragen werden und dank des einfachen One-Click-Imports weiter in Excel verarbeitet werden.

€ 1.598,00

Jetzt bestellen

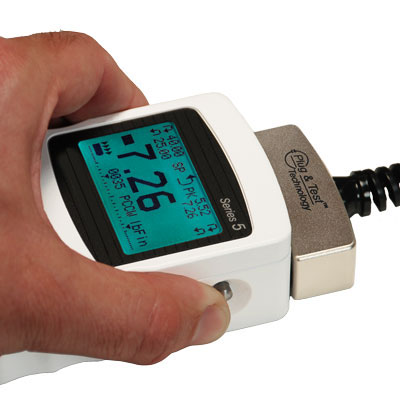

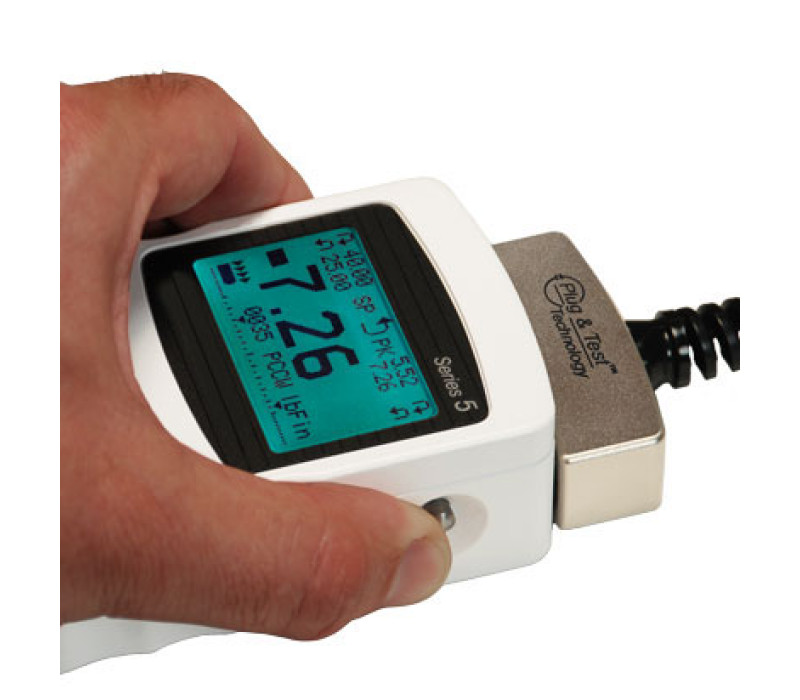

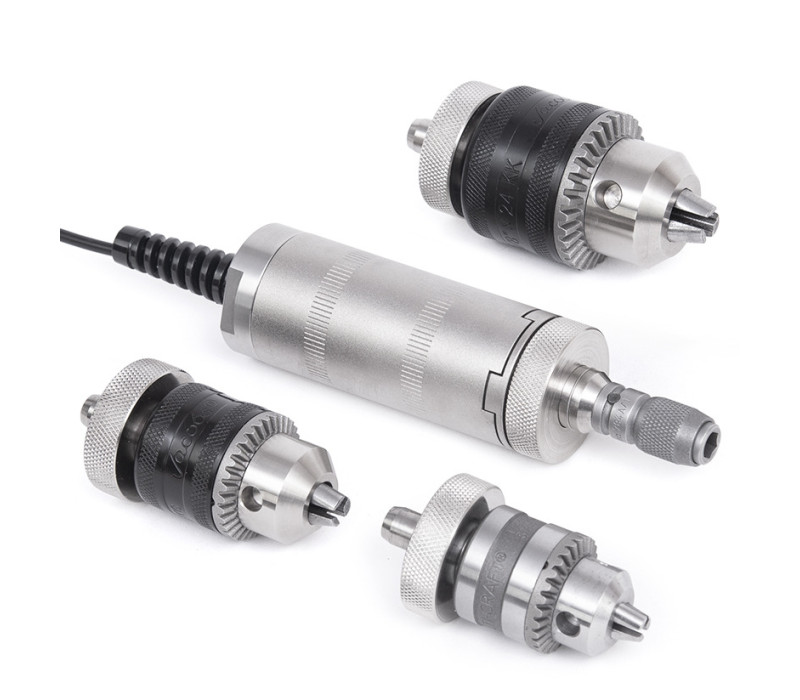

Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
Passwortschutz für einzelne Tasten und Kalibrierung
Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
USB, RS-232, Mitutoyo und analoge Ausgänge
Automatische Datenausgabe, Datenspeicherung und Nullungsfunktion bei verschiedenen Anwendungen
5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
Programmierbare Sollwerte, mit Indikation und Ausgabe
Externer Auslösemodus – für Tests mit Schaltkontakten oder auf Abstand stoppende Displayaktualisierung
Passwortgeschützte Sensoren verhindern Verwendung von Unbefugten
High-Speed-Erfassungsrate von 14.000 Hz
Datenspeicher für bis zu 5.000 Messwerte
Brucherkennung mit automatischen Funktionen, einschließlich Bewegungsstopp des mechanischen / motorisiertem Prüfstands
Erkennung des ersten und zweiten Spitzenwerts (Peaks)
Programmierbarer Kommando-String für den Fußschalter
Mittelwertmodus – berechnet den Durchschnitt im Zeitablauf
CE-Zertifizierung

Die überzeugendsten Gerätefunktionen

Das Series 7i ist ein hochentwickeltes Kraftmessgerät und vereint verschiedene Funktionen von komplexen Instrumenten, wie Materialtestern, Datenerfassungssystemen und PLCs. Folgende Funktionen werden Sie überzeugen:

High-Speed- Datenerfassung & Speicherung
Das Series 7i Kraftmessgerät erfasst und speichert durchgängig bis zu 5.000 Datenpunkte mit einer Erfassungsrate von bis 14.000 Messungen pro Sekunde. Diese einzigartige Funktion ist ideal zum Erfassen von Betätigungskräften von Schaltern, scharfen Brüchen und anderen kurzweiligen Anwendungen. Ein programmierbarer Start- und Stoppauslöser gehören ebenfalls zum Funktionsumfang. Die Datenerfassungsrate ist variabel und kann für die Erfassung von längeren Anwendungen, wie z.B. Materialausdehnung oder Relaxation, auch verlangsamt werden.

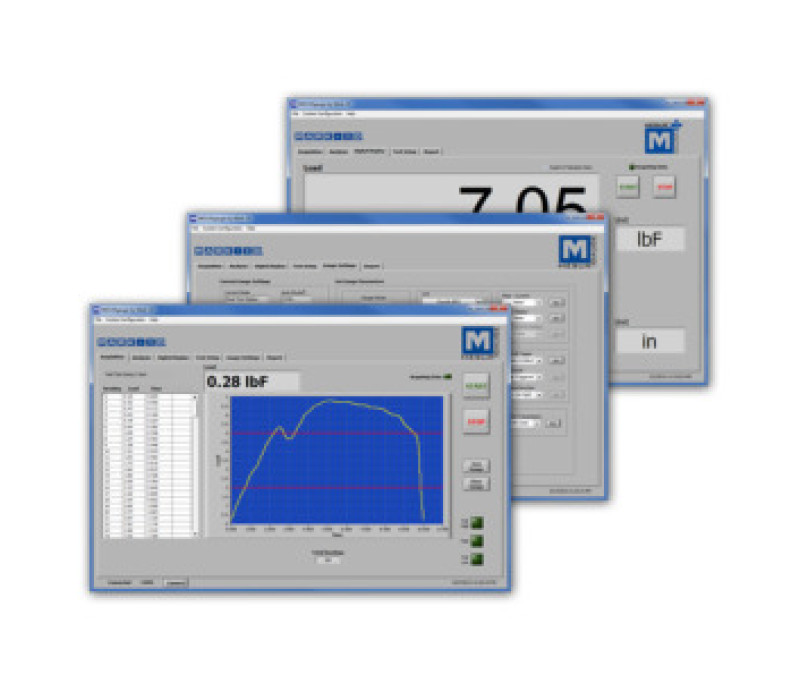

Daten können aus dem Pufferspeicher können zu einer Datenerfassungssoftware, wie Mesur™, zur Erstellung von Analysen und Graphen übertragen werden. Dank des Series 7i Kraftmessgeräts sind unhandliche und teure Geräte und Software zur Datenerfassung überflüssig!

Fußschalter -Zeichenkette
Kombinieren Sie Ihren Fußschalter oder Ihr Automatisierungssystem mit dem Series 7i Messgerät und verbessern Sie die Ergonomie und Effizienz Ihres Messaufbaus. Ein gleichzeitiger Tastendruck ist nicht mehr notwendig. Mit der Fußschalteraktivierung können bis zu drei Arbeitsschritte für eine Fußschalterbetätigung programmiert werden.

Wählen Sie aus verschiedenen Zeichenketten, unter anderem Spitzenwerterfassung, Displaynullung, Speicherung und anderen. Zwischen jedem Arbeitsschritt können Zeitverzögerungen eingefügt werden.

Automatische Datenausgabe / Speicherung / Nullung / I/O Pin Toggle
Der Funktionsumfang des Series 7i Kraftmessers wird mit den folgenden Funktionen abgerundet:

Automatische Speicherung des Spitzenwerts (Peak).
Übertragung des Spitzenwerts mithilfe des USB, RS-233 oder Mitutoyo Ausgangs.
Nullen des Displays..
Umschaltung zwischen I/O Pin, zum Beispiel zum Stoppen der Bewegung eines ESM301/ESM301L Prüfstands.

Anwendungsbereiche für das Series 7i Krafmessgerät:

Brucherkennung der Messproben (auch bei Anwendungen, die rutschen, klicken oder einen Spitzenwert erreichen und dann wieder abnehmen)
Mittelwertbildung
Externer Auslöser (externe Schalteraktivierung).
Erste und zweite Spitzenwerterfassung (z.B. Zugspannung).

Nutzerdefinierte Maßeinheit
Das Series 7i Messgerät zeigt 6 Maßeinheiten an. Eine zusätzliche nutzerdefinierte Einheit wird für verschiedene Anwendungen angeboten. Eine Basiseinheit wird zusammen mit einem Multiplikator und einem fünfstelligem Namen angegeben. Typische Anwendungen:

Um das Drehmoment, das auf Hebeldruck in einer mechanischen Konstruktion entsteht, zu messen, konfigurieren Sie den Multiplikator entsprechend der Hebellänge. Rechnen Sie auf diese Weise Maßeinheiten wie N in Ncm um.
Um den Druck zu messen, der bei einer runden Kompressionsplatte auf einer Schaumprobe entsteht, konfigurieren Sie den Multiplikator entsprechend der Fläche der Platte. Auf diese Weise rechnen Sie Maßeinheiten wie lbF in psi um.

Das Series 7i wird als komplettes Set geliefert, einschließlich einem Tragekoffer, universellem Netzadapter (Wechselspannung), Batterie, Schnellstartanleitung, USB Kabel, Treiber-CD (USB-Treiber, MESUR Lite Software, MESURgauge DEMO Software und Gebrauchsanweisung), sowie Konformitätserklärung.

Vergleichstabelle der Serie 3i-5i-7i

Genauigkeit:	±0,1% des Vollausschlags + Sensor
Erfassungsrate;	14.000 Hz
Stromversorgung:	Wechselstrom oder aufladbare Batterie. Batteriestatusanzeige wird angezeigt. Das Gerät schaltet sich automatisch ab, wenn die verbliebene Spannung zu gering ist.
Batterielaufzeit:	Hintergrundbeleuchtung eingeschaltet: Bis zu 7 Stunden durchgängiger Gebrauch Hintergrundbeleuchtung ausgeschaltet: Bis zu 24 Stunden durchgängiger Gebrauch
Ausgänge:	USB / RS-232: Konfigurierbar bis zu 115.200 Baud. Einschließlich Steuerungssprache 2 für vollständige Computersteuerung. Mitutoyo (Digimatic): Serieller BCD ist für alle Mitutoyo SPC-kompatiblen Geräte geeignet.. Analog: ±1 VCD, ±0,2% bei Vollausschlag unter Belastung. Allgemeine Verwendungen: Drei Open-Drain-Ausgänge, ein Eingang. Sollwerte: Drei Open-Drain-Grenzen.
Konfigurierbare Einstellungen:	Digitale Filter, Ausgänge, Automatische Ausgabe (über USB/RS-232), automatische Abschaltung, Grundeinstellungen, Mittelwertmodus, externer Auslöser, Passwörter, Tastentöne, Audio-Alarm, Hintergrundbeleuchtung, Kalibrierung
Garantie	3 Jahre

Video

▶

Produkte

Artikel	Produkt	Preis	Menge	Aktion
134266	M7I-Series 7I Advanced Torque/Force Indicator	€ 1.598,00

Zubehör

Artikel	Produkt	Preis
132825	Cable, serial, Series 7/5/4 to RS-232 DB-9	€ 73,00
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 18,00
131954	AC1030 AC adapter/charger, 110V US	€ 41,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 41,00
132878	AC1032 AC adapter/charger, 220V UK	€ 41,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 41,00
131958	AC1008 Stand, indicator/TT03, table top	€ 156,00
131956	AC1002 Double Handle Grips for Force Gauges Series 4/5/7	€ 133,00
126886	AC1002-1 Handle grip for Series 7/5/4 gauges, single grip	€ 124,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00
136830	15-1005-5 MESURgauge Plus Load & Travel Analysis Software, 5 licenses	€ 2.580,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät

Merkmale

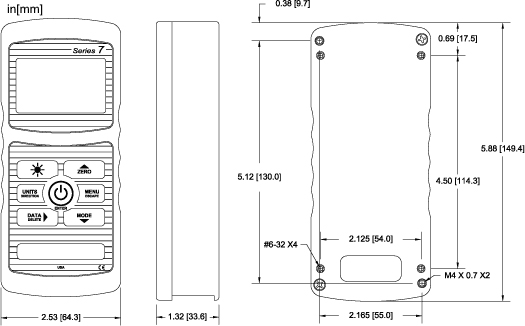

Abmessungen
