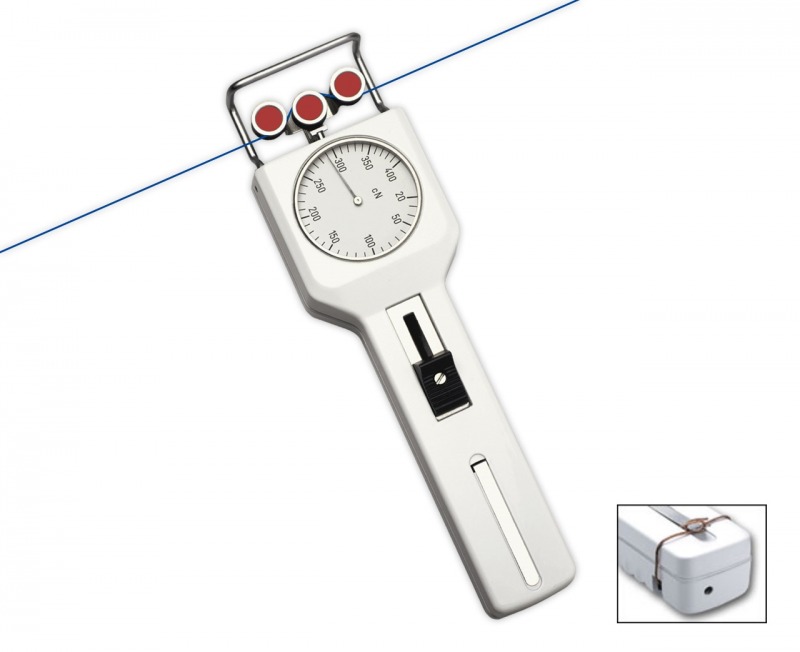

DN1 Widerstandsfähiger Spannungsmesser für hohe Spannungen


Hergestellt in DeutschlandDer DN1 ist ein robustes Spannungsmessgerät für eine Vielzahl von Anwendungen in Textil-, Faser- und Kabelindustrien.

Merkmale
  • Große, einfach zu lesende Skala (54 mm Ø)
  • Stoß-resistente Bewegung
  • Fadenleiter und Rollenvorrichtung ermöglichen exakte Erfassung des Materials
  • Kugellager befestigte, V-gekerbte Führungsrollen
  • Spezielle Kalibrierung ist verfügbar
  • Spezifischer Testbericht mit Kalibrierungsreport optional erhältlich
  • Linearisierte Skala für besseres Ablesen
  • Eingebauter Materialstärkenkompensator verbessert Genauigkeit für Ändern des Durchmessers bei DN1-1000 und höheren Bereichen
  • Alles im Blick:
    - die Führungsrollen
    - das zu messende Material
    - die Messungen
  • Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
  • Robustes Aluminiumgehäuse

Spannungsbereiche
Model Ranges Messkopfbreite* in mmSCHMIDT Kalibrierungsmaterial**MTC***
DN1-120 20-120 65PA: 0.12 mm ØNein
DN1-200 20-200 65PA: 0.12 mm ØNein
DN1-400 20-400 65PA: 0.20 mm ØNein
DN1-1000 50-1000 65PA: 0.30 mm ØJa
DN1-2000 200-2000 116A: 0.50 mm ØJa
DN1-3500 400-3500 116PA: 0.80 mm ØJa
DN1-5000 400-5000 116PA: 0.80 mm ØJa
DN1-8000 500-8000 116PA: 1.00 mm ØJa
DN1-10K 2-10 daN 116PA: 1.00 mm ØJa
DN1-20K-L 5-20 daN 216PA: 1.50 mm ØJa
DN1-30K-L 5-30 daN 265PA: 1.50 mm ØNein
DN1-50K-L 5-50 daN 265Stahlseil: 1.50 mm Ø (7x7x0.20)Nein
<p>Andere Spannungsbereiche sind auf Anfrage verf&uuml;gbar. Andere Ma&szlig;einheiten sind ebenfalls verf&uuml;gbar, wie zum Beispiel g.<br /> * entspricht Breite des Einfangb&uuml;gels<br /> ** geeignet f&uuml;r 95% aller Anwendungen - PA = Polyamid-Monofil<br /> *** MTC = Materialdickenausgleich<br /> <br /> Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, H&auml;rte oder Form abweicht. Daf&uuml;r senden Sie uns ein 5 m Muster Ihres Materials.</p>

Lieferumfang
Der DN wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Hinweis: Modelle DN11-30K und DN1-50K werden standardmäßig mit Rollen R12013 geliefert.

Downloads

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser 54 mm
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Luftfeuchtigkeit, max.
Gehäusematerial Gussdruck Aluminium
Gehäuseabmessungen 220 x 74 x 42 mm (L x B x H)
Gewicht, netto (brutto) bis zu DN1-10K ca. 700 g (1200 g)
DN1-20K-L und höhere Bereiche ca 900 g (2200 g)
