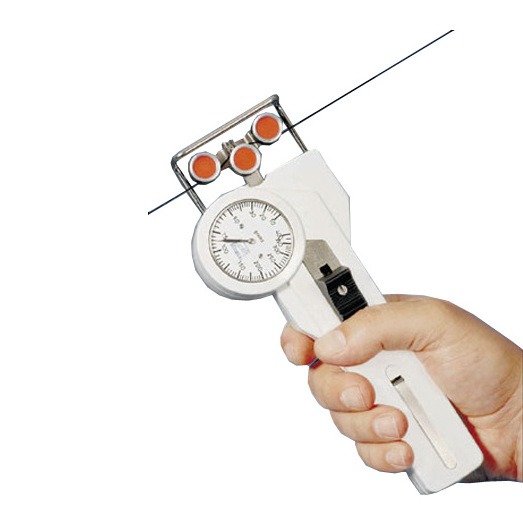

DX2 Zugspannungsmesser
Ein Zugspannungsmesser hergestellt für extrem akkurate Messergebnisse. Die genaue Bewegung, kugelgelagerten Rollen und das robuste Aluminiumgehäuse machen das DX2 ideal für auch härteste Produktionsumgebungen.
Der eingebaute Materialstärkenausgleich maximiert die Genauigkeit, wenn Fasern von unterschiedlichen Durchmessern verwendet werden. Mit den vorhandenen Montagebohrungen wird eine stationäre Befestigung zum fortlaufenden Messen der Spannung ermöglicht.
Merkmale
- Einfangbügel und Mechanismus mit Führungsrollen leiten das laufende Material in die V-Nuten, sodass Brüche und Snags ausgeschlossen werden
- V-förmige Führungsrollen mit Kugellager
- Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werden. Empfehlenswert bei höheren Messbereichen.
- Höchste Genauigkeit durch individuelle Kalibrierung der Geräte
- Alles auf einen Blick:
- die Führungsrollen
- das Messgut
- das Messergebnis - Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
- Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht
| Model | Ranges | Messkopfbreite* mm | SCHMIDT Kalibrierungsmaterial ** | MTC*** | |
| DX2-50 | 10-50 cN | 66 | PA: 0.12 mm Ø | nein | |
| DX2-120 | 20-120 cN | 66 | PA: 0.12 mm Ø | nein | |
| DX2-200 | 20-200 cN | 66 | PA: 0.12 mm Ø | nein | |
| DX2-400 | 20-400 cN | 66 | PA: 0.20 mm Ø | nein | |
| DX2-1000 | 50-1000 cN | 66 | PA: 0.30 mm Ø | ja | |
| DX2-2000 | 200-2000 cN | 116 | PA: 0.50 mm Ø | ja | |
| DX2-5000 | 400-5000 cN | 116 | PA: 0.80 mm Ø | ja | |
| DX2-8000 | 1-8 daN | 116 | PA: 1.00 mm Ø | ja | |
| DX2-10K | 2.5-10 daN | 116 | PA: 1.00 mm Ø | ja | |
| DX2-20K-L | 5-20 daN | 216 | PA: 1.50 mm Ø | ja | |
| Andere Spannungsbereiche und Messkopfbreiten sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g oder kg. * Abhängig vom Modell: Einfangbügelbreite oder Außenabstand der Führungsrollen ** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil ***MTC = Materialstärkenkompensator Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials. | |||||
| Code A: Luftdämpfung | Code L: Spezieller Hebel | Code M: Schleppzeiger |
|---|---|---|
Dieser einstellbarer mechanischer Luftdämpfungszylinder ist für Anwendungen, bei denen große Schwankungen der gemessenen Spannung auftreten, wie bei Spul- und Wickelmaschinen, empfohlen. | Erleichtert die Erfassung des laufenden Materials, wenn hohe Spannungen gemessen werden. | Behält den höchsten Messwert (PEAK). |
 |  |  |
Ähnliche Produkte
DX2S Stationärer Spannungsmesser
- Stationäre Installation für durchgängigen Gebrauch möglich
- Aluminium mit Hartstoffbeschichtung, V-gekerbte Rollen für Geschwindigkeiten bis zu 2000 m/min oder 5000 m/min (optional)
- Einstellbarer Spannungsdetektor sendet ein kleines Spannungssignal, wenn die gemessene Spannung die eingestellten Limits überschreitet
Mehr Details
Spezifikationen
| Kalibrierung | Gemäß des SCHMIDT Herstellungsverfahren |
| Genauigkeit | ±1% Vollausschlag oder ±1 Graduierung auf der Skala |
| Anzeige-Durchmesser | 41 mm |
| Maximale Geschwindigkeit | 2000 m/min (Standard) 2500 m/min (K) 5000 m/min (HS) |
| Luftfeuchtigkeit | max. 85% relative Feuchtigkeit |
| Gehäusematerial | Druckguss-Aluminium |
| Abmessungen: | 225 x 90 x 44 mm |
Bestellen
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
