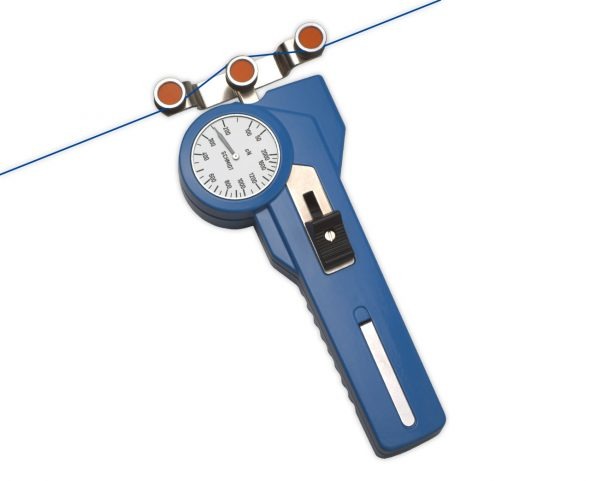

DX2-EDM Zugspannungsmesser für Draht


Hergestellt in DeutschlandWir empfehlen die Drahtspannung ein Mal pro Woche auf Beeinträchtigungen zu überprüfen. Abhängig vom Maschinentyp, sowie dem Drahtmaterial und Durchmesser, sollte die gemessene Spannung zwischen 50 und 3000 g liegen.

Die korrekte Erosion der Drahtspannung reduziert die Drahtschwingung und garantiert die höchste Genauigkeit Ihrer Maschinen. Überprüfen Sie die Spannung auf dem laufenden Draht immer im Kalibrierungsmodus und stellen Sie sicher, dass der Generator vor der Spannungsüberprüfung ausgeschaltet ist.


Merkmale
  • Einfach zu handhaben und zu lesen
  • Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werde
  • V-förmige Führungsrollen mit Kugellager
  • Mechanismus mit Führungsrollen garantieren einfache Erfassung des laufenden Materials
  • Alles auf einen Blick:
    - die Führungsrollen
    - das gemessene Material
    - die Messergebnisse
  • Höchste Genauigkeit durch individuelle Kalibrierung der Geräte
  • Robustes Aluminiumgehäuse
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Abmessungen
Abmessungen DX2-EDM


Ziffernblätter

Ziffernblätter
Ziffernblätter


Spannungsbereiche
Model Ranges Messkopfbreite*SCHMIDT Kalibrierung **Materialstärkenausgleich
DX2-2000-EDM 50-2000 91PA: 0,30 mm Ønein
DX2-3000-EDM 100-3000 91PA: 0,30 mm Ønein
DX2-4000-EDM 200-4000 116PA: 0,30 mm Øja
Andere Spannungsbereiche und Messköpfe sind auf Anfrage verfügbar.
Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* abhänging vom Modell, entweder mit Drahtführung oder Abstand zwischen den äußeren Führungsrollen
** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser 41 mm
Temperaturbereich Material: 8 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 188 x 85 x 45 mm (LxWxH)
Gewicht, netto (brutto) ca. 470 g (1000 g)
Rollen: Hartbeschichtetes Aluminium, 12 mm Durchmesser
