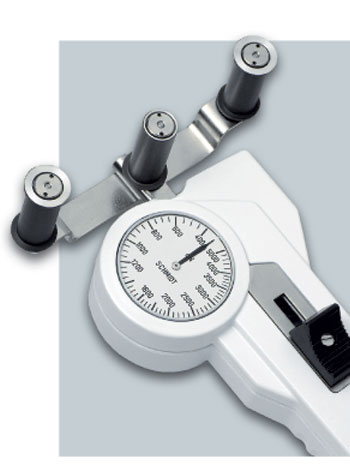

DXB Spannungsmesser mit Zylinderrollenlager in Richtung des Nutzers


Hergestellt in DeutschlandSpannungsmesser für alle Sorten Tape und Band, wie z.B. Textilbänder, Folien, Faserbündeln, etc.

Wenn Sie ein Instrument für Ihre spezifische Anwendung auswählen, sollten Sie bitte folgendes beachten:
1. Laufrollen mit unterschiedlicher Breite können nicht durch den Benutzer ausgewechselt werden.
2. Die Laufrollenbreite sollte mit der Breite des zu messenden Materials übereinstimmen. Andernfalls können falsche Messergebnisse auftreten und das Messgerät beschädigt werden.



Merkmale
  • Doppelt geflanschte, äußere Laufrollen mit verschiedenen Weiten, von 7 mm bis 50 mm (einfach geflanschte Rollen optional)
  • Eingebaute Gewindebohrungen ermöglichen fixierte Befestigung für durchgängige Spannungsmessung
  • Kugellager-Befestigung, Tape Rollen
  • 41 mm Ø Skala
  • Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
  • Spezielle Fingerunterstützung auf der Rückseite reduziert die Mühe, um die äußere Rollenvorrichtung zu bewegen
  • Alles auf einen Blick: - die Führungsrollen - das gemessene Material - die Messungen
  • Robustes Aluminiumgehäuse
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche
Model Ranges Messkopfbreite** in mmRollenweite mm
DXB-50 10-50 557
DXB-120 20-120 557,10,15,20,30
DXB-200 20-200 557,10,15,20,30
DXB-400 20-400 557,10,15,20,30
DXB-1000 100-1000 557,10,15,20,30,36,41,50
DXB-2000 200-2000 1177,10,15,20,30,36,41,50
DXB-5000 400-5000 1177,10,15,20,30,36,41,50
DXB-10K 2.5-10 daN 1177,10,15,20,30,36,41
DXB-20K-L 5-20 daN 1677,10,15,20,30
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** äußerer ABstand zwischen den äußeren Führungsrollen

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Lieferumfang
Der DXB wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser 41 mm
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit
Gehäusematerial Druckguss-Aluminium
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 520 g (1300 g)
