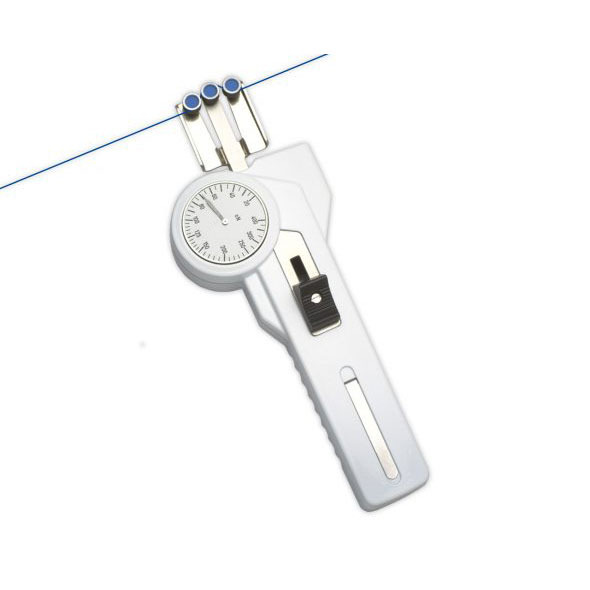

DXE Spezieller Zugspannungsmesser für schwer zugängliche Bereiche


Hergestellt in DeutschlandDie speziellen Zugspannungsmesser sind mit kleinen Messköpfen ausgestattet, die bei schwer zugänglichen Bereichen oder dicht beieinander laufenden Fäden notwending sein.

Diese Spannungsmesser sind geeignet, wenn das Standardmodell DX2 nicht verwendet werden kann.

Hinweis: Diese Modellreihe hat keinen Materialstärkenkompensator.

Merkmale
  • Rollenbügel fädelt den sich bewegenden einfach Faden ein
  • Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werden
  • Alles auf einen Blick:
    - Führungsrollen
    - das gemessene Material
    - die Messergebnisse
  • 41mm Ø Anzeige
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Kleine, V-förmige Führungsrollen mit Kugellager
  • Befestigungsmöglichkeit für stationären Einsatz zum fortlaufenden Messung der Spannung
  • Höchste Genauigkeit durch individuelle Kalibrierung der Geräte
  • Robustes Aluminiumgehäuse
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Lieferumfang
Der DXE wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spannungsbereiche
Model Ranges ungefähre Messkopfbreite* X in mmungefähre Messkopflänge Y in mmSCHMIDT Kalibrierungsmaterial**
DXE-50 10-50 3847PA: 0.12 mm Ø
DXE-120 20-120 3847PA: 0.12 mm Ø
DXE-200 20-200 3847PA: 0.12 mm Ø
DXE-400 20-400 3847PA: 0.20 mm Ø
DXE-1000 50-1000 3847PA: 0.30 mm Ø
DXE-2000 200-2000 3847PA: 0.50 mm Ø
Andere Spannungsbereiche und Maßeinheiten sind auf Anfrage (z.B. g) verfügbar.

* Breite der Halterung
** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser 41 mm
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 470 g (1000 g)
