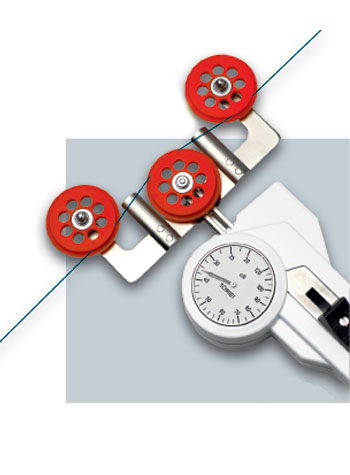

DXF Spannungsmesser mit großen Rollen für minimale Materialauslenkung


Hergestellt in DeutschlandSpezielles Modell mit großen Rollen, um das Biegen von Materialien wie Kabeln, Karbon und technischen Fasern.

Fragile Filamente wie Glasfasern und andere technische Fasern erfordern unter Umständen einen größeren Rollendurchmessr und Rollenabstand.

Hinweis:Dieses Modell umfasst keinen Materialstärkenkompensator.

Merkmale
  • Große, V-gekerbte Führungsrollen mit 32mm Durchmesser und Kugellager
  • Filamentleiter und Rollenvorrichtung ermöglichen einfache Anpassungen des bewegenden Materials
  • Kugellager, V-gekerbte Führungsrollen
  • Anzeige mit 41mm Ø
  • Großer Ausdehnungsradius garantiert vorsichtige Handhabung des zu messenden Materials
  • Alles auf einen Blick:
    - die Führungsrollen
    - das gemessene Material
    - die Messungen
  • Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
  • Robustes Aluminiumgehäuse
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche
Model Ranges Messkopfbreite X* ca. mmKalibrierungsmaterial **
DXF-120 20-120 cN. 140PA: 0.12 mm Ø
DXF-200 20-200 cN. 140PA: 0.12 mm Ø
DXF-400 20-400 cN. 140PA: 0.20 mm Ø
DXF-1000 50-1000 cN. 140PA: 0.30 mm Ø
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Lieferumfang
Der DXF wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ± 1% Vollausschlag oder besser
Anzeige-Durchmesser 41 mm
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Luftfeuchtigkeit, max.
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 470 g (1000 g)
