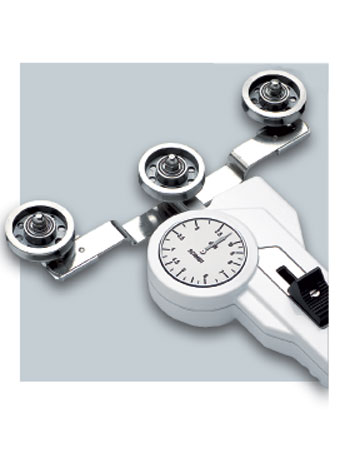

DXL Spannungsmesser mit großen Rollen für minimale Materialauslenkung


Hergestellt in DeutschlandFür Fiberkabel und Schutzrohre für bis zu 8mm (max.) Für optische Fiberkabel und Schutzrohre, um Materialauslenkung bei Materialien wie Fasern, Karbon und technischen Fasern zu minimieren.

Fragile Filamente wie Glasfaser und andere technische Fasern können einen größeren Rollendurchmesser und weiteren Rollenabstand erfordern.

Hinweis:Dieses Modell umfasst keinen Materialstärkenkompensator.

Merkmale
  • Große, V- oder U-gekerbte Führungsrollen mit 30 mm Durchmesser, Kugellager
  • Benutzerspezifische Konfigurationen sind verfügbar
  • V- oder U-gekerbte Führungsrollen mit Kugellager
  • 41 mm Ø Skala
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Großer Ausdehnungsradius garantiert vorsichtige Handhabung des zu messenden Materials
  • Alles auf einen Blick:
    - die Führungsrollen
    - das gemessene Material
    - die Messungen
  • Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
  • Robustes Aluminiumgehäuse
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Abmessungen
Abmessungen DXL


Spannungsbereiche
Model Ranges Messkopfbreite*Kalibrierungsmaterial**
DXL-2000 200-2000 235PA: 2.3 mm Ø oder benutzerspezifisches Muster
DXL-5000 400-5000 235PA: 2,3 mm Ø oder benutzerspezifisches Muster
DXL-10K 2,5-10 daN 288PA: 4.8 mm Ø oder benutzerspezifisches Muster
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Lieferumfang
Der DXL wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ± 1% Vollausschlag oder ± 1 Graduierung auf Skala
Anzeige-Durchmesser 41 mm
Temperaturbereich 10 - 45ºC
Luftfeuchtigkeit 85% relative Luftfeuchtigkeit, max.
Gehäusematerial Druckguss-Aluminium
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 640 g (1100 g)
