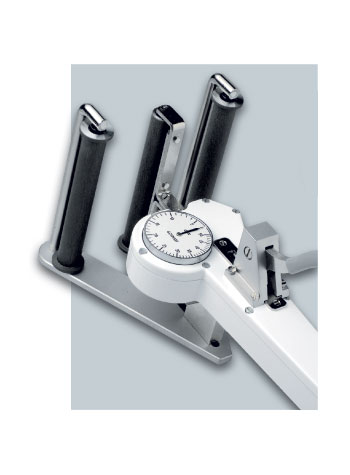

DXR Spannungsmesser mit speziellen Führungsrollen


Hergestellt in DeutschlandSpannungsmesser für alle Sorten Tape und Band, wie Textilband, Folien, Faserbündel, etc.

Die äußeren Führungsrollen mit beidseitigem Rollenflansch dienen zur besseren Materialführung und sind in Breiten von 50 oder 100 mm erhältlich.

Hinweis: Das Modell umfasst keinen Materialstärkenkompensator und Einfangbügel.

Merkmale
  • Äußere Führungsrollen mit beidseitigem Rollenflansch zur besseren Materialführung mit 50 mm oder 100 mm Breite (einfacher Flansch optional)
  • Bandrollen, kugelgelagert
  • 41 mm Ø Skala
  • Spezifischer Testbericht mit Kalibrierungsreport optional erhältlich
  • Alles auf einen Blick:
    - die Führungsrollen
    - das gemessene Material
    - die Messungen
  • Jedes Instrument ist individuell kalibriert, um höchste Genauigkeit zu gewährleisten
  • Robustes Aluminiumgehäuse

Spannungsbereiche
Model Ranges Messkopfbreite** in mmRollenweite mm
DXR-2000 200-2000 12550,100
DXR-5000 400-5000 12550,100
DXR-10K-L 2,5-10 daN 12550,100
DXR-20K-L 5-20 daN 20050,100
DXR-30K-L 5-30 daN 20050,100
DXR-50K-L 5-50 daN 20050,100
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** äußerer ABstand zwischen den äußeren Führungsrollen

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

DXR Ziffernblätter

Ähnliche Produkte

Führungsrollen
Rollenbreite Durchlaufgeschwindigkeit
...m/min
Rollenmaterial
50 mm 1000 Hardcoated Aluminium
100 mm 1000 Hardcoated Aluminium

Options
Hebel (L)

Ein sehr belastbarer Hebelmechanismus bewegt die äußeren Rollen zur einfachen Erfassung des sich bewegenden Materials. Empfehlenswert bei Modellen ab 10 daN und mehr..
Memory Pointer (M)
Entwickelt, um den Peak-Wert bei schwankender Spannung zu halten. Manuelles Zurücksetzen mithilfe des Knopfs auf der Mitte der Anzeige möglich.

Lieferumfang
Der DXR wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ± 1% Vollausschlag oder ± 1 Graduierung auf Skala
Anzeige-Durchmesser 41 mm
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit
Gehäusematerial Druckguss-Aluminium
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 980 g (2200 g)
