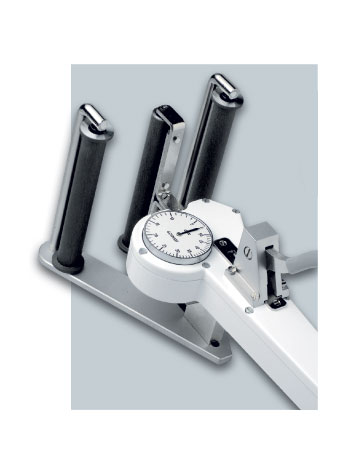

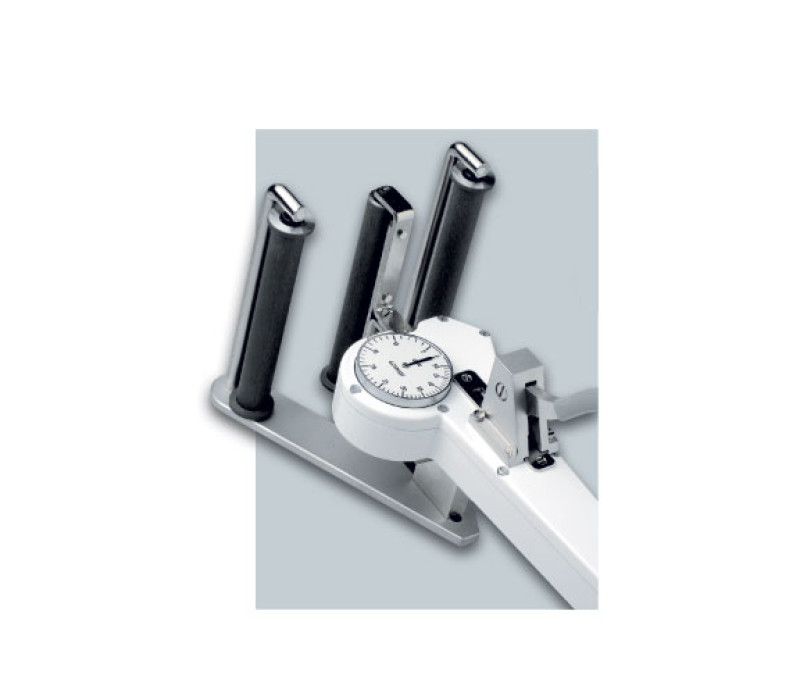

Analoges Zugspannungsmessgerät DXR für Bänder mit breiten Bandrollen

DXR Analoges Zugspannungsmessgerät für Bänder

Mechanisches analoges Zugspannungsmessgerät für Bänder, Textilbänder, Filme, Folien und andere flache Materialien

Das DXR ist ein handgeführtes mechanisches Zugspannungsmessgerät zur Messung der laufenden Zugspannung von Bändern, Textilbändern, Filmen, Folien, Faserbündeln und ähnlichen flachen Materialien.

Die beidseitig gelagerten zylindrischen Bandrollen sorgen für eine robuste Messanordnung. Beidseitig geflanschte äußere Führungsrollen unterstützen gleichzeitig die sichere Führung des laufenden Materials. Der Rollenverstellmechanismus erleichtert das Einlegen und Herausnehmen des Materials während der Messung.

Die Rollenbreite wird passend zum zu messenden Material gewählt. Das DXR ist mit 50-mm- oder 100-mm-Rollen erhältlich. Die gewünschte Breite wird bei der Angebotsanfrage angegeben; die Rollen können nicht vom Anwender ausgetauscht werden.

Praktischer Hinweis: Das DXR besitzt keine separate Fadenführung und keinen Materialdickenkompensator.

Mechanische Analogskala reagiert schnell auf wechselnde und schwankende Zugspannung
Beidseitig geflanschte äußere Führungsrollen mit beidseitiger Abstützung unterstützen die sichere Materialführung
Kugelgelagerte Bandrollen für einen gleichmäßigen Materiallauf
Rollenverstellmechanismus erleichtert das Einlegen und Herausnehmen des laufenden Materials
Führungsrollen, Messmaterial und Zugspannungsanzeige bleiben für den Anwender sichtbar
Jedes Gerät wird einzeln nach dem Werksverfahren kalibriert
41-mm-Analogskala für gut ablesbare Direktwerte
Robustes Gehäuse aus Aluminiumdruckguss

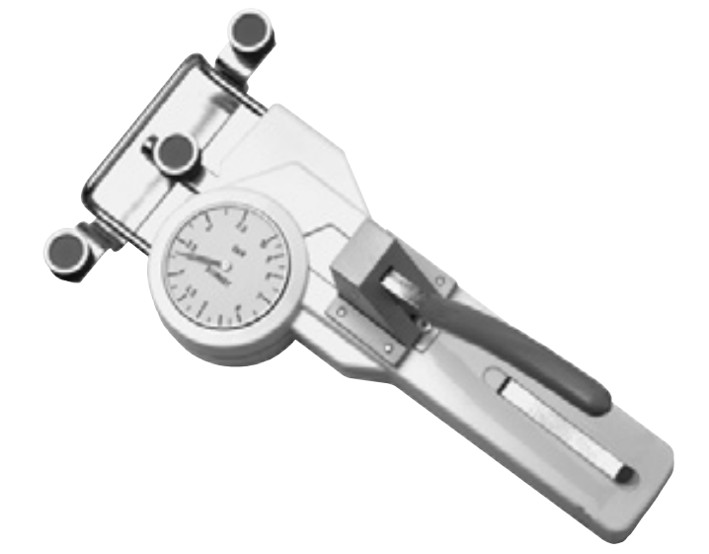

DXR Zugspannungsmessgerät (bei den -L-Modellen mit Spezialhebel Code L ausgestattet)
Transportkoffer
Bedienungsanleitung in Englisch oder Deutsch
Werksbescheinigung 2.1 nach EN 10204

Messbereiche	DXR-2000: 200–2000 cN DXR-5000: 400–5000 cN DXR-10K-L: 2,5–10 daN DXR-20K-L: 5–20 daN DXR-30K-L: 5–30 daN DXR-50K-L: 5–50 daN
Messkopfbreite	DXR-2000 / DXR-5000 / DXR-10K-L: 135 mm DXR-20K-L / DXR-30K-L / DXR-50K-L: 200 mm
Rollenbreite	50 oder 100 mm
Rollenmaterial	Hartbeschichtetes Aluminium
Maximale Liniengeschwindigkeit	1000 m/min
Kalibrierung	Nach Werksverfahren
Genauigkeit	±1 % vom Skalenendwert oder ±1 Skalenteilung
Skalendurchmesser	41 mm
Temperaturbereich	10–45 °C
Relative Luftfeuchtigkeit	Max. 85 % rF
Gehäusematerial	Aluminiumdruckguss
Gehäuseabmessungen	188 × 85 × 45 mm (L × B × H)
Gewicht, netto (brutto)	Ca. 980 g (2200 g)

Optionen

Code L Spezialhebel	Reduziert bei höheren Zugspannungen den Kraftaufwand zum Bewegen der äußeren Führungsrollen beim Einlegen oder Herausnehmen des Materials. Serienmäßig bei den Modellen DXR-10K-L, DXR-20K-L, DXR-30K-L und DXR-50K-L montiert; für DXR-2000 und DXR-5000 auf Anfrage erhältlich.
Code M Schleppzeiger	Hält den höchsten gemessenen Wert (PEAK) fest. Auf Anfrage erhältlich.
Code CF Topocrom®-Rollenbeschichtung	Spezielle Rollenbeschichtung für Carbonfasern. Mit 50-mm-Rollen erhältlich; 100 mm auf Anfrage.
Weitere Rollenmaterialien und Beschichtungen	Alternative Rollenmaterialien und Beschichtungen, einschließlich der Antihaftbeschichtung Code AH, sind auf Anfrage erhältlich.
Abnahmeprüfzeugnis 3.1 nach EN 10204	Abnahmeprüfzeugnis 3.1 mit Kalibrierbericht auf Anfrage erhältlich.

Rollenbreiten

Jedes DXR-Modell ist mit 50 mm oder 100 mm breiten Rollen erhältlich. Geben Sie bei Ihrer Angebotsanfrage die benötigte Rollenbreite an.

Modell	Messbereich	Messkopfbreite	Rollenbreite
DXR-2000	200–2000 cN	135 mm	50 mm oder 100 mm
DXR-5000	400–5000 cN	135 mm	50 mm oder 100 mm
DXR-10K-L	2,5–10 daN	135 mm	50 mm oder 100 mm
DXR-20K-L	5–20 daN	200 mm	50 mm oder 100 mm
DXR-30K-L	5–30 daN	200 mm	50 mm oder 100 mm
DXR-50K-L	5–50 daN	200 mm	50 mm oder 100 mm

Die Topocrom-Beschichtung mit dem Code CF für Carbonfasern wird mit 50 mm breiten Rollen geliefert; Rollen mit 100 mm Breite sind auf Anfrage erhältlich. Andere Rollenbeschichtungen sind auf Anfrage erhältlich.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
139346	DXR-2000_Analoges Zugspannungsmessgerät 200-2000 cN
137297	DXR-5000_Analoges Zugspannungsmessgerät 400-5000 cN
135503	DXR-10K-L_Analoges Zugspannungsmessgerät 2,5-10 daN
135504	DXR-20K-L_Analoges Zugspannungsmessgerät 5-20 daN
135401	DXR-30K-L_Analoges Zugspannungsmessgerät 5-30 daN
137298	DXR-50K-L_Analoges Zugspannungsmessgerät 5-50 daN

Zubehör

Artikel	Produkt	Preis
136966	Code EM1_Kalibrierung anhand einer vom Kunden bereitgestellten Probe
130472	Code L - Special Lever
130570	Code M_Schleppzeiger
133877	100 mm_Rollen aus hartbeschichtetem Aluminium - 1000 m/min
133261	50 mm_Rollen aus hartbeschichtetem Aluminium - 1000 m/min
133421	Code CF Spezial Topocrom® Beschichtung für Kohlenstofffaser
130055	Calibration Certificate 3.1 EN10204	€ 125,00

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
Verfügbarkeit:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Zur Kasse

DXR Analoges Zugspannungsmessgerät für Bänder

Merkmale

Spezifikationen

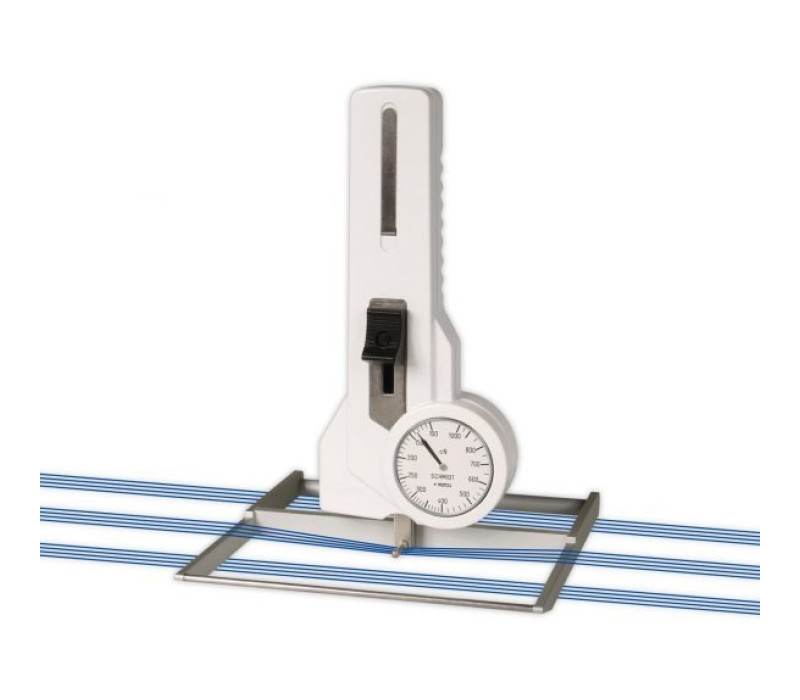

DXK Kettspannungsmesser
