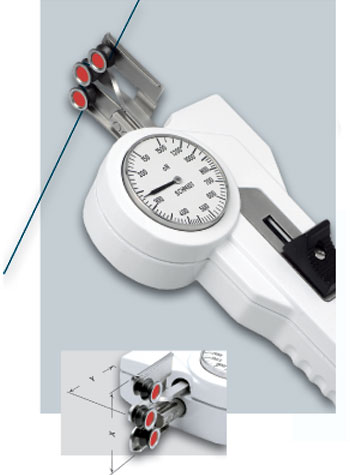

DXV Spannungsmesser mit um 90º gedrehten Messkopf


Hergestellt in DeutschlandDas besondere Design ermöglicht einfaches Ablesen: Der Messkopf ist um 90º gedreht. Schwieriges Ablesen mit der gewöhnlichen Anzeige-Uhr ist kein Problem mehr.

Hinweis: Dieses Modell ist nicht mit einem Materialstärkenkompensator ausgestattet.

Merkmale
  • Ermöglicht einfaches Ablesen, wenn der DXE die Messung erschwert
  • Spezielle Fingerunterstützung auf der Rückseite vermindert den Aufwand, um die äußere Rollenvorrichtung zu bewegen
  • Montagebohrungen ermöglichen feste Anbringung für durchgängige Spannungsmessung
  • Jedes Instrument ist individuell kalibriert, um höchste Genauigkeit zu gewährleisten
  • Robustes Aluminiumgehäuse
  • Kleine, kugelgelagerte, V-gekerbte Führungsrollen
  • Fadenleiter und Rollenschaltvorrichtung sichern einfache Erfassung des bewegenden Materials
  • Alles auf einen Blick:
    - die Führungsrollen
    - das gemessene Material
    - die Messungen
  • 41 mm Ø Skala
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche
Model Ranges Messkopfbreite X* ca. mmMesskopflänge Y ca. mmSCHMIDT Kalibrierungsmaterial **
DXV-50 10-50 3838PA: 0.12 mm Ø
DXV-120 20-120 3838PA: 0.12 mm Ø
DXV-200 20-200 3838PA: 0.12 mm Ø
DXV-400 20-400 3838PA: 0.20 mm Ø
DXV-1000 50-1000 4038PA: 0.30 mm Ø
DXV-1500 150-1500 4038PA: 0.30 mm Ø
DXV-2000 200-2000 4038PA: 0.50 mm Ø
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Lieferumfang
Der DXV Spannungsmesser wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser 41 mm
Luftfeuchtigkeit 85% relative Feuchtigkeit
Gehäusematerial Gussdruck Aluminium
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 470 g (1000 g)
