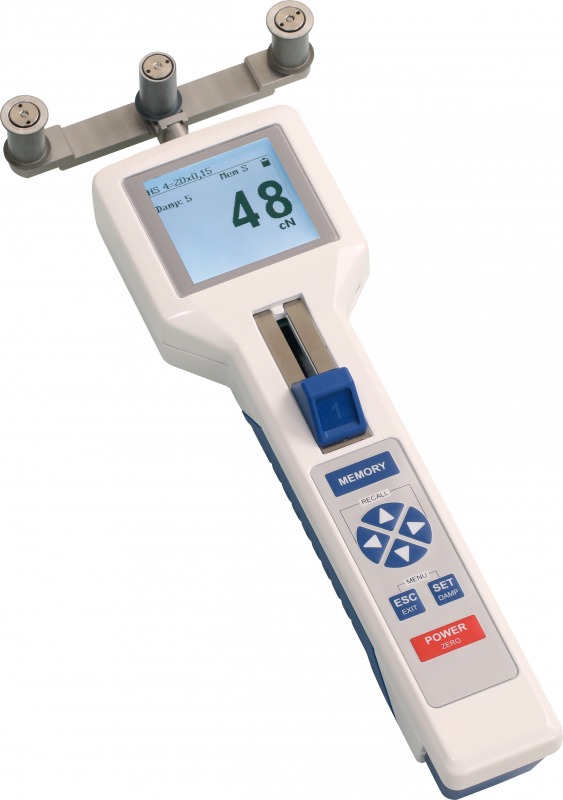

DTSB - DTXB Digitaler Zugspannungsmesser mit breiten Rollen
DTSB - DTXB Digitale Spannungsmesser mit breiten Rollen für Textilbänder, Garn, Film und Folien
10 Messbereiche: 5.0 - 500 cN bis 2.5 - 50 daN
Die digitalen Spannungsmesser DTSB und DTXB sind mit besonders breiten Rollen ausgestattet und eignen sich für die Messung von Gewebebändern, Textilfasern, Film und Folien und können mit bis zu 41 mm breite Rollen konfiguriert werden.
Der DTSB ist das Basismodell und der DTXB ist die erweiterte Version,. Der DTXB bietet folgende zusätzlichen Statistik-Funktionen:
- Modus S: Statistik pro Messreihe
- Modus H: Modus um die X-Y-Graphen für Datenanalyse nach Messung zu speichern
- Modus C: Für kontinuierliche Datenerfassung. Benutzerdefinierbare Messzeit und Messreihe mit 2 Hz
- Modus F: Schneller kontinuierlicher Protokollierungsmodus. Wie C mit 1000 Hz
Der DTXB bietet auch die Möglichkeit, 10 benutzerdefinierten Kalibrierungen zu speichern (verglichen mit 4 Kalibrierungen beim DTSB) sowie einen integrierten Datenspeicher für 60.000 Messwerte und einen USB-Datenausgang. Eine gratis Software wird mitgeliefert.
- Spannungsmesser für Textilbänder, Garn, Filme und Folien
| Modell | Reichweite / Auflösung * | Messkopfbreite ** | Rollenbreiten (mm) | ||
| DTXB / DTSB-500 | 5.0 - 500 / 0.1 cN | 55 mm | 7, 10, 15, 20 | ||
| DTXB / DTSB-1000 | 50 - 1000 / 1 cN | 55 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-2000 | 100 - 2000 / 1 cN | 55 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-2500 | 150 - 2500 / 1 cN | 117 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-4000 | 200 - 4000 / 1 cN | 55 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-5000 | 250 - 5000 / 1 cN | 117 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-10K | 0.5 - 10 / 0.01 daN | 117 mm | 7, 10, 15, 20, 30 | ||
| DTXB / DTSB-20K | 1 - 20 / 0.01 daN | 167 mm | 7, 10, 15, 20, 30 | ||
| DTXB / DTSB-30K | 1.5 - 30 / 0.01 daN | 217 mm | 7, 10, 15 | ||
| DTXB / DTSB-50K | 2.5 - 50 / 0.01 daN | 217mm | 7, 10 | ||
| * Standardkalibrierung basierend auf Messbereich und Rollenbreite mit einem Textilband oder einer Folie ** Abstand zwischen den äußeren Führungsrollen | |||||
| Bestell-Code | Liniengeschwindigkeit vmax. … m/min | Rollmaterial |
|---|---|---|
| Band-Rolle 7 mm | 1000 | Hartbeschichtetes Aluminium |
| Band-Rolle 10 mm | 1000 | Hartbeschichtetes Aluminium |
| Band-Rolle 15 mm | 1000 | Hartbeschichtetes Aluminium |
| Band-Rolle 20 mm | 1000 | Hartbeschichtetes Aluminium |
| Band-Rolle 30 mm | 1000 | Hartbeschichtetes Aluminium |
| Band-Rolle 41 mm | 1000 | Hartbeschichtetes Aluminium |
| Code MH - Stationäre Montage | |
 |
Zum Montieren des Messgeräts für den Online-Einsatz kann das Gehäuse mit Montagegewinden ausgestattet werden. Auf der Rückseite befinden sich zwei Schrauben mit M5-Innengewinde. Diese Funktion kann nachträglich nicht installiert werden. |
| Code WL - Wi-Fi-Signal | |
 |
Das Gerät DTXB kann mit einem Wi-Fi-Modul für die WLAN-Datenübertragung ausgestattet werden. Diese Funktion kann nachträglich nicht installiert werden. Das Wi-Fi-Modul ist nicht in allen Ländern zugelassen. Bitte kontaktieren Sie uns für weitere Informationen! |
Die Digitalen Spannungsmesser DTSB-DTXB werden in einem mit Schaumstoff gefüllten Kunststoffkoffer geliefert, einschließlich Akku und Netzteil mit Länderadaptern (EU, USA, UK), einer gratis Werkbescheinigung 2.1 gemäss EN 10204 und einer Bedienungsanleitung.
| Genauigkeit: | von 5 % bis 100 % des Messbereichs: ±0.5 % Full Scale (Messbereichsende) und ±1 Ziffer Restlicher Messbereich und anderes Justiermaterial: ±3 % Full Scale und ±1 Digit |
| Überschreitung: | Ca. 10 % FS*, des vollen Maßstabes, ohne Genauigkeitssicherheit |
| Überspannungsschutz: | 100% des vollen Maßstabes |
| Speicher für Materialkurven: | 1 für Standardkalibrierung plus 4 für kundenspezifische Kalibrierung |
| Messeinheiten: | Kraft (umschaltbar): cN, daN, g, kg, N, lb Dicke (umschaltbar): mm, Zoll |
| Messprinzip: | DMS-Brücke |
| Signalverarbeitung: | Digital, 16 bit A/D Konverter |
| Messfrequenz: | Max. 1 kHz (1000 Messungen / Sek.), Intern 8 kHz |
| Auslenkung Messrollen: | max. 0.2 mm |
| Display: | LCD Grafik |
| 3 verschiedene Grafiken: | Digital Digital mit Grafik (Zeit-Spannung) X-Y-Diagramm |
| Display Aktualierungsrate : | ca. 2 Mal pro Sekunde |
| Speicher: | MIN, MAX, Peak, AVG und letzter Messwert |
| Dämpfung: | Einstellbare elektronische Dämpfung (Mittelwertbildung) |
| Cal. Einstellung: | ± 10 Schritte in 1% Inkrementierung |
| Dickenausgleich: | Max. 2,5 mm (nicht für alle Modelle) |
| Automatisches Abschalten: | Nach ca. 3 Minuten nicht benutzen |
| Temperatur Koeffizient: | Gain: Weniger als ± 0.01 % FS* /°C |
| Nullpunkt: | weniger als ± 0.03 % FS* /°C |
| Temperaturbereich: | 10 – 45 °C |
| Luftfeuchtigkeit: | 85 % RH, max. |
| Stromversorgung: | LiPo Akku (ca. 40 Stunden Dauerbetrieb), Ladezeit ca. 3 1/2 h AC Netzteil Adapter 100 – 240 V AC,Adapter (EU, USA, UK) |
| Gehäusematerial: | Aluminium- Druckguss |
| Gewicht, net (gross): | ca. 875 g (1550 g) |
| Technische Daten beim DTXB wie beim DTSB, plus: | Datenspeicher (60.000 Werte bei 255 Messperioden), 4 Speichermodi mit statistischer Auswertung |
Produkte
Produkt
138179
DTSB-500-7 Tension Meter Digital 5 - 500 cN with 7mm Rollers
136685
DTSB-2000-20 Tension Meter Digital 20 - 2000 cN with 20mm Rollers
138859
DTSB-5000-41 - Tension Meter Digital 500-5000 cN 41mm Rollers
137844
DTSB-10K-10 - Tension Meter Digital 0.5 - 10 daN 10mm Rollers
137168
DTSB-20K-20 - Tension Meter Digital 1 - 20 daN 20mm Rollers
136629
DTXB-500-7 Tension Meter Digital 5 - 500 cN with 7mm Rollers
136313
DTXB-1000-7 Tension Meter Digital 10 - 1000 cN with 7mm Rollers
137480
DTXB-2500-7 Tension Meter Digital 150 - 2500 cN with 7mm Rollers
137306
DTXB-4000-10 Tension Meter Digital 200 - 4000 cN with 10mm Rollers
138814
DTXB-5000-10 - Digitales Zugspannunsmesser 500-5000 cN 10mm Rollen
136548
DTXB-10K-7 Tension Meter Digital 0.5 - 10 daN with 7mm Rollers
136218
DTXB-50K-10 Tension Meter Digital 0.5 - 50 daN 10mm Rollers
Zubehör
Produkt
133421
Code CF Spezial Topocrom® Beschichtung für Kohlenstofffaser (für Rollenbreiten von 10, 15, 20 und 30 mm)
