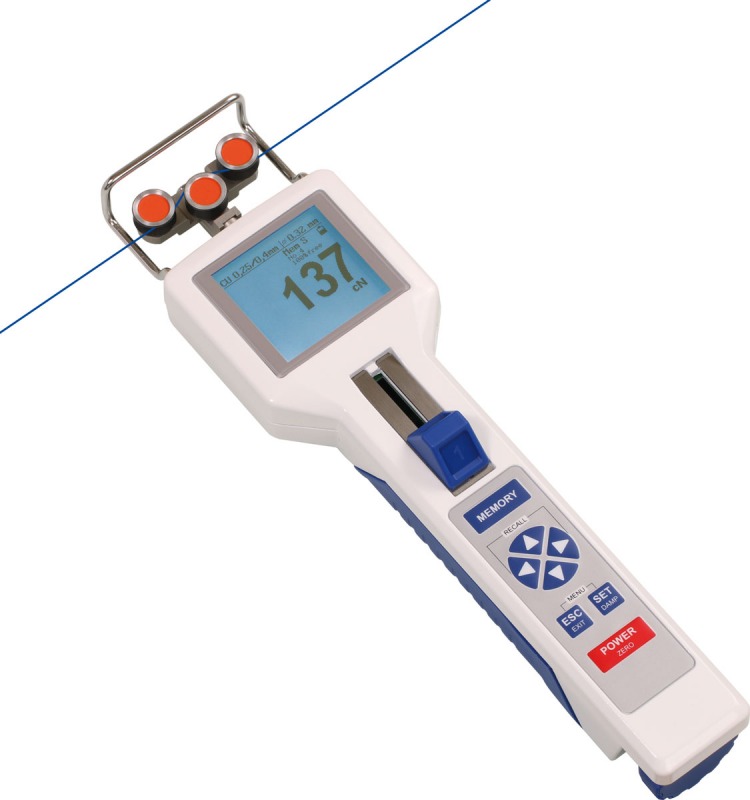

Der neue digitale DTX- Zugspannungsmesser ist eine erweiterte Version des DTS-Basismodells. Seine verschiedenen Rollen in Verbindung mit den vielen Messbereichen machen den DTX zum idealen Messgerät für Anwendungen in der Textil-, Kohlefaser- und Drahtindustrie. 12 Messbereiche von 0,2 - 200 cN bis 0,6 - 60 daN decken eine Vielzahl von Anwendungen ab.
Der eingebaute Materialdicke-Kompensator und die Kalibriereinstellung ermöglichen eine Kalibrierung auch von Materialien, die vom Kalibrierstandard abweichen.
Der DTX-Zugspannungsmesser ermöglicht genau wie der DTS das Speichern von kundenspezifischen Kalibrierungen. Auf dem DTX können bis zu 9 Kalibrierungen gespeichert werden (verglichen mit 4 Kalibrierungen beim DTS).
Ausserdem bietet der DTX folgende zusätzliche statistische Funktionen:
Modus S: Statistikmodus
Modus H: Speichert X-Y-Graphen für spätere Inspektionen im Datenspeicher
Modus C: Kontinuierlicher Protokollierungsmodus. Benutzerdefinierbare Messzeit und Messreihenfolge mit 2 Hz
Modus F: Schneller kontinuierlicher Protokollierungsmodus
Darüber hinaus können Daten direkt analysiert werden und dank des hintergrundbeleuchteten, drehbaren LCD-Displays wird eine einfache Ablesbarkeit unter allen Bedingungen gewährleistet.
Der große Datenspeicher für bis zu 60.000 Messwerten, kombiniert mit der USB-Schnittstelle und der mitgelieferten Datenanalyse-Software ermöglichen präzise Echtzeit-Messungen und somit auch die Erstellung von Berichten für Qualitätsprüfungen gemäß der strikten ISO 9000 Richtlinien.
| Model | Bereich / Resolution | Kopfbreite | Materialkalibrierung PA** | Textilindustrie Anwendunge | Drahtindustrie Anwendungen | Materialdickekompensator |
| DTX-200 | 0.2 – 200.0 / 0.1 cN | 66 mm | max. 0.12 mm Ø | max. 200 tex | max. 0.15 mm Ø | |
| DTX-500 | 0.5 - 500 / 0.1 cN | 66 mm | 0.12 + 0.20 mm Ø | max. 500 tex | 0.05 – 0.25 mm Ø | |
| DTX-1000 | 10 – 1000 / 1 cN | 66 mm | 0.20 + 0.40 mm Ø | max. 1000 tex | 0.10 – 0.40 mm Ø | |
| DTX-2000 | 20 – 2000 / 1 cN | 66 mm | 0.40 + 0.70 mm Ø | max. 2000 tex | 0.30 – 0.60 mm Ø | |
| DTX-2500 | 25 – 2500 / 1 cN | 116 mm | 0.40 + 0.70 mm Ø | max. 2500 tex | 0.30 – 0.70 mm Ø | |
| DTX-4000 | 40 – 4000 / 1 cN | 66 mm | 0.50 + 0.90 mm Ø | max. 4000 tex | 0.35 – 0.90 mm Ø | |
| DTX-5000 | 50 – 5000 / 1 cN | 116 mm | 0.60 + 1.20 mm | max. 5000 tex | 0.40 – 1.00 mm Ø | |
| DTX-10K | 0.1 – 10.00 / 0.01 daN | 116 mm | 0.80 + 1.40 mm Ø | max. 10000 tex | 0.70 – 1.40 mm Ø | |
| DTX-20K | 0.2 – 20.00 / 0.01 daN | 166 mm | 1.20 + 1.80 mm Ø | max. 20000 tex | 1.00 – 1.80 mm Ø | |
| DTX-30K | 0.3 – 30.00 / 0.01 daN | 216 mm | 1.40 + 2.20 mm Ø | max. 30000 tex | 1.20 – 2.00 mm Ø | |
| DTX-50K | 0.5 – 50.00 / 0.01 daN | 216 mm | Stahlseil 1.5 mm Ø (7 x 7 x 0.2) | max. 50000 tex | 1.40 – 2.20 mm Ø | |
| DTX-60K-V1 | 0.6 – 60.00 / 0.01 daN | 280 mm | Stahlseil2.0 mm Ø (7 x 7 x 0.3) | max. 60000 tex | 1.80 – 3.00 mm Ø | |
| Alle Modelle außer DTX-200, DTX-50K und DTX-60K-V1 sind mit einem eingebauten Materialdicke-Kompensator ausgestattet. *Je nach Modell entweder Breite der Filamentführung oder äußerer Abstand zwischen äußeren Führungsrollen ** Geeignet für 95% der Anwendungen - PA = Polyamid-Monofilament | ||||||
Lieferung beinhaltet:
| Code
|
Liniengeschwindigkeit Vmax ...m/min
|
Rollen-Material
|
|---|---|---|
|
Standard |
2000 |
Hartbeschichtetes Aluminium |
|
Code K |
3500 |
Hartbeschichtetes Aluminium |
|
Code H |
5000 |
Plasma-beschichtetes Aluminium |
|
Code T |
1000 |
Plastick (POM) schwarz |
|
Code W |
1000 |
Vernickelter Stahl |
|
Code ST |
1000 |
Gehärteter Stahl |
|
Code B |
1000 |
Temperiertes Stahl |
|
Code CE2 |
1000 |
Aluminium Keramic beschichtet |
|
Code ASY |
1000 |
Hartbeschichtetes Aluminium, asymetrische Nut |
|
Code ASYB |
1000 |
Vergütungsstahl (für Reifencode), asymmetrische Nut |
|
Code V1 |
1000 |
Hartbeschichtetes Aluminium |
|
Code U |
2000 |
Hartbeschichtetes Aluminium (Radius R3) |
| Genauigkeit: | Für Standardmaterial von 5 % bis zu 100 % von FS: ± 0.5 % FS ± 1 Stelle des verbleibenden Spannungsbereiches und andere Kalibrierungsmaterialien: ±3 % vom vollen Maßstab und ±1 Stelle |
| Überschreitung: | Ca. 10 % FS*, des vollen Maßstabes, ohne Genauigkeitssicherheit |
| Überspannungsschutz: | 100% des vollen Maßstabes |
| Speicher für Materialkurven: | 2 für Standardkalibrierung plus 9 für kundenspezifische Kalibrierung |
| Datenspeicher: | Für For 60.000 Ablesungen |
| Maßeinheiten: | Kraft (umschaltbar): cN, daN, g, kg, N, lb Dicke (umschaltbar): mm, Zoll |
| Messprinzip: | DMS-Brücke |
| Signalverarbeitung: | Digital, 16 bit A/D Konverter |
| Messfrequenz: | Max. 1 kHz (1000 Messungen / Sek.), Intern 8 kHz |
| Messrollenumlenkung: | Max. 0.2 mm |
| Display: | Graph LCD |
| 3 verschiedene Grafiken: | Digital Digital mit Grafik (Zeit-Spannung) X-Y-Diagramm |
| Aktualisierungsrate anzeigen: | Ca. 2 Mal pro Sekunde |
| Speicher: | MIN, MAX, PEAK, AVG und LAST |
| Output: | USB PC-Software inbegriffen |
| Datenspeichermodi: | 4 Modi mit statistischer Auswertung |
| Dämpfung: | Einstellbare elektronische Dämpfung (Mittelwertbildung) |
| Cal. Einstellung: | ± 10 Schritte in 1% Inkrementierung |
| Dickeausgleich: | Max. 2.5 mm (nicht verfügbar DTS-200, DTS-50K und DTS-60K-V1) |
| Automatisches abschalten: | Nach ca. 3 Minuten nicht benutzen |
| Temperature Koeffizient: | Gain: Weniger als ± 0.01 % FS* /°C |
| Nullpunkt: | weniger als ± 0.03 % FS* /°C |
| Temperaturbereich: | 10 – 45 °C |
| Luftfeuchtigkeit: | 85 % RH, max. |
| Stromversorgung: | LiPo Akku (ca. 40 Stunden Dauerbetrieb), Ladezeit ca. 3 1/2 h AC Netzteil Adapter 100 – 240 V AC,Adapter (EU, USA, UK) |
| Gehäusematerial: | Aluminium- Druckguss |
| Gehäusedimension: | Wie auf der Grafik oben abgebildet |
| Gewicht, net (gross): | Bis DTX-50K ca. 875 g / 1550 g DTX-60K-V1 ca. 1040 g / 2700 g |
