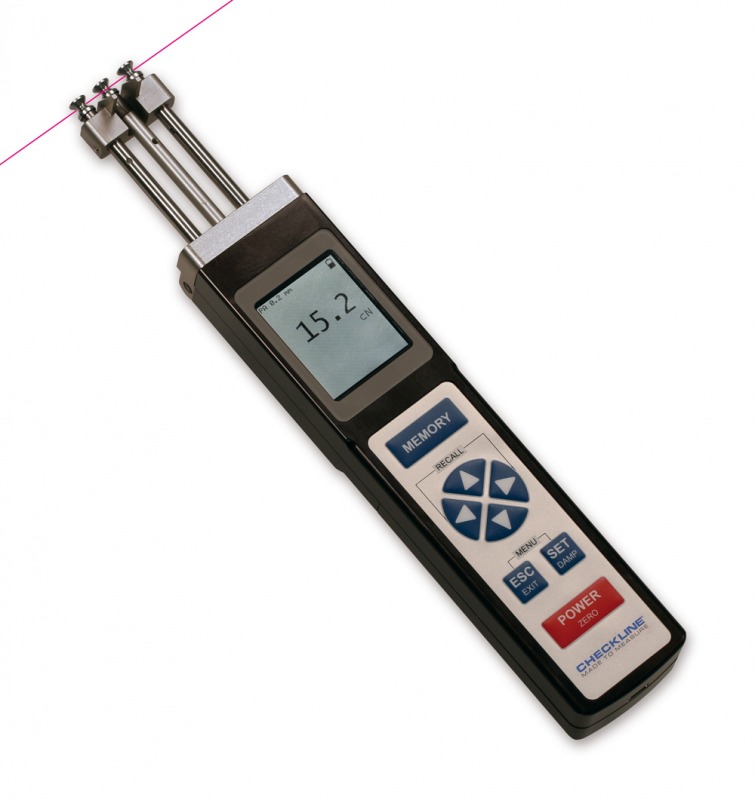

ETB-ETX Spannungsmesser für Einsatz bei schwer zugänglichen Bereichen


Hergestellt in DeutschlandDrei lange, dicht beieinander stehenden Stäbe mit präzisen Führungsrollen oder Pinnen am Ende sind mit der neuesten Mikroprozessor-Technologie ausgestattet. Der ETB ist die beste Wahl für Spannungs-Anwendungen mit schlechtem Zugang.

Die zwei äußeren Rollen werden nach oben geschwenkt, sodass das Material mithilfe des Hebels auf der Rückseite leicht erfasst werden kann.





Das ETPB Modell ist mit Keramikstiften für Geschwindigkeiten bis zu 6000 m/min ausgestattet.







Umkehrbares Display für rechts- oder linkshändigen Gebrauch

Merkmale
  • Kugelgelagerte, V-gekerbte Führungsrollen für Geschwindigkeiten bis zu 2000 m/min (ETB) oder 6000 m/min (ETPB)
  • Mikroprozessor für höchste Genauigkeit
  • LiPo Akku (ca. 60 h Dauerbetrieb, Ladezeit ca. 3.5 h) und Netzgerät 100...240 V AC mit Adaptern (EU/USA/UK)
  • 3 Betriebsmodi:
    - Normal: für Standard-Gebrauch
    - Damping: Modus für kontinuierliche Messungen, wenn Spannung schwankt (elektronische Dämpfung)
    - Peak: Zum Erhalten der höchsten Werte während der Messperiode
  • Führungsrollen sind auf den langen Stäben befestigt, um auch engste Stellen zu erreichen
  • Spezifischer Testbericht mit Kalibrierungsbericht optional erhältlich
  • Mit Druck auf einen einzelnen Knopf kann das Gerät in verschiedenen Positionen genullt werden
  • Speicherung von MIN, MAX und PEAK Spannung. Wiederaufruf oder Übertragung zu PC möglich
  • Einstellbare elektronische Dämpfung für besseres Ablesen, wenn die Spannung sich konstant ändert
  • Analoges und RS232 Ausgangssignal können für Linienschreiber oder PC verwendet werden
  • Veränderbare Maßeinheiten von cN und g

Spannungsbereiche
Model Ranges Messkopfbreite* in mmSCHMIDT Kalibrierungsmaterial**Max. Liniengeschwindigkeit
ETB-100 / ETX-100 0.3 - 100.0 / 0.1 cN PA: 0.20 mm Ø2000 m/min24 mm
ETB-200 / ETX-200 2.0 - 200.0 / 0.1 cN PA: 0.20 mm Ø2000 m/min24 mm
ETB-500 / ETX-200 2.0 - 500.0 / 0.1 cN PA: 0.20 mm Ø2000 m/min24 mm
ETB-1000 / ETX-1000 3 - 1000 cN / 0.1 cN PA: 0.30 mm Ø2000 m/min38 mm
ETB-2000 / ETX-2000 3 - 2000 cN / 0.1 cN PA: 0.50 mm Ø2000 m/min38 mm
ETPB-100 / ETPX-100 0.3 - 100.0 / 0.1 cN PA: 0.20 mm Ø6000 m/min22 mm
ETPB-200 / ETPX-200 2.0 - 200.0 / 0.1 cN PA: 0.20 mm Ø6000 m/min22 mm
ETPB-500 / ETPX-500 2.0 - 500.0 / 0.1 cN PA: 0.20 mm Ø6000 m/min22 mm
ETBP Modell hat Keramikstifte für Liniengeschwindigkeiten für bis zu 6000 m/min.

Äußerer Abstand zwischen den beiden äußeren Führungsrollen.
** Geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Lieferumfang
Das Gerät wird einschließlich Tragekoffer und Batterien sowie Gebrauchsanweisung auf Englisch (Deutsch auf Anfrage) geliefert.

Spezifikationen
Kalibrierung Gemäß SCHMIDT Herstellungsprozess
Genauigkeit ±1% Vollausschlag und ±1 Ziffer
normal ±0.5% Vollausschlag
Mesbereichsüberschreitung 10% Vollausschlag, ohne Genauigkeitsangabe
Überlastungsschutz 200% Spannungsschutz
Messrollenauslenkung max. 0,5 mm
Signalverarbeitung Digital, 12 Bit A/D Wandler
Messrate ca. 5 kHz (nur intern)
Dämpfung Einstellbare, elektronische Dämpfung (veränderbarer Durchschnitt)
Temperaturkoeffizient Gewinn: weniger als ± 0.01% bei Vollausschlag /°C
Speicher Letzter Wert, Minimum, Maximum, Peak
Display 4-stelliges LCD, 11mm hoch
Display Aktualisierung: 0,5 Sekunden
Analoges Ausgangssignal 2 V DC, linearisiert
Digitales Ausgangssignal RS232 (9600, 8, N, 1)
Eigenfrequenz 250 Hz
Autozero ± 20% Vollausschlag
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit, maximal
Stromversorgung 9 V E Block, z.B. Long-Life 9 V Lithium (ca. 80 Stunden durchgängiger Gebrauch)
Gehäusematerial Aluminium mit Kunststoffmantel
Gehäuseabmessungen 197 x 58 x 47 mm (L x W x H)
Gewicht, netto (brutto) ca. 380 g (1050 g)
