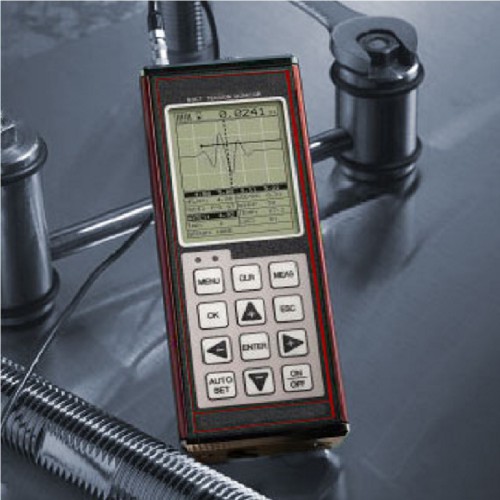

TI-MAX Messgerät für Bolzenspannung und Schraubendehnung


Hergestellt in USADas TI-MAX Ultraschallmessgerät für Bolzenspannung ist ein hochwertiges Messgerät, welches die Spannung misst, die durch das Festdrehen von Bolzen und Schrauben entsteht.

Das TI-MAX misst mit sehr hoher Genauigkeit die Dehnung von Schraubverbindungen jeglichen Materials mit einer Länge von ca. 1,3 cm bis 120 cm. Die Messung wird mithilfe der Veränderungen der Laufzeiten ausgeführt: Eine Ultraschallstoßwelle fließt längs durch die Schraubverbindung, wenn die Schraubverbindung angezogen wird.

Der interne Mikrocomputer analysiert automatisch die Zeit und zeigt in Echtzeit (Nanosekunden) die Dehnung, Ladung, Spannung oder Spannung in % an.




Merkmale
  • Das erste günstige Ultraschall-Messgerät für Bolzenspannung
  • Visueller Vergleich des gespannten und ungespannten Schwingungsverlaufs
  • Display Funktionen - RF, Rectified, direkte Wertwiedergabe in großen Ziffern, Grenzwertanzeige
  • Misst effektiv die Spannung von Bolzen
  • Messeinheiten: Zeit (Nanosekunden), Verlängerung, Last, Spannung und Spannung in %
  • Display Auflösung: 1/8" VGA, 240 x 160 Pixel
  • Speichert 8000 Messungen und Schwingungsverläufe in verschiedenen Gruppen
  • Eingebaute, lineare Regression des Vektors zur Optimierung der Belastungsmessung
  • Die Autoset-Funktion optimiert automatisch die Erfassung und das Display
  • Alarm-Funktion für Grenzwerte funktioniert mit Dateneingang und externer Pump-Absperrvorrichtung

Zubehör

TICC-MVX Schutztasche für Ultraschall Messgeräte


  • Hergestellt aus strapazierfähigem Cordura Nylon
  • Mit Schulter- und Handgelenkriemen
  • Mit integrierter Gürtelschlaufe

Mehr Details

TICC-MVX Schutztasche für Ultraschall Messgeräte 126247

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C


  • Li-Ion-Akku
  • Stabile Spannung von 1,5 V über 95 % der Laufzeit
  • Aufgeladen über das USB-zu-USB-C-Kabel

Mehr Details

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C 127554

Lieferumfang

Der Lieferumfang des TI-MAX umfasst:
-TI-MAX Bolzenspannungsmessgerät
- Kopplungsflüssigkeit (113 g)
- USB Übertragungskabel
- Lemo zu Microdot Sondenkabel
- Windows Software
- Tragekoffer
- Gebrauchsanleitung

Messköpfe werden separat verkauft



Spezifikationen
Messbereich:Bolzen: von 25,4 mm bis 122 cm
Messzeit:Nanosekunden
Dehnung:Veränderungen der Länge (Zoll/Millimeter)
Last:Ausgeübte Gewichtskraft in Kilo (kPSI) oder Kilonewton (kN)
Spannung:Angewandte Spannung pro Oberfläche in Kilo (kPSI) oder Megapascal (MPa)
Spannung in %:Prozentsatz der angewandten Spannung, mm pro mm, Zoll pro Zoll
Auflösung:+/- 0,0001 mm (0,00001 Zoll)
Geschwindigkeitsbereich:1250 bis 9999 ms
0,0492 bis 0,3936 Zoll/ms
Kalibrierung:Feste, Ein- und Zweipunkt Kalibrierungen
Wählen Sie ein Material aus der voreingestellten Liste oder benutzerdefinierten Liste.
Maßeinheiten:Metrisch und Englisch / Celsius & Fahrenheit
Messmodi:Puls-Echo (Standard)
Puls-Echo mit Raster (Feineinstellung)
Impuls:Rechtecksignal mit einstellbarem Impuls (spitz, dünn und weit)
Empfänger:Manuelle oder automatische Kontrolle mit 40dB Weite
Timing:10 bit 250 MHz Digitalisierer
Display Modi:A-Scan - Rektifiziert +/- (halbe Wellen Wiedergabe), oder RF (volle Wellen Wiedergabe)
Alarmgrenzen:Niedrige und hohe Grenzwerte mit hörbarem Signal, sichtbarem Scan Balken
Datenspeicher:Speicher von 8000 Messungen in mehreren Bolzengruppen. Sowohl grafische Wiedergabe als auch in Nanosekunden, Verlängerung, Laste, Spannung und Spannung in Prozent
Speicherplatz:16 MB RAM, die Daten bleiben auch ohne Stromzufuhr gespeichert
Messonde:Einzelelement (1 bis 10 MHz, Durchmesser: 3,2 m)
Kabel:ca. 3 Meter (weitere Längen auf Anfrage verfügbar)
Temperatur Messkopf:für automatische Temperaturkompensation
Speichereinstellungen:64 benutzerdefinierte Speichereinstellungen. Die Werkseinstellungen können durch den Benutzer auch verändert werden.
Gate:Zur Feineinstellung des Signales. Mit Hilfe des Gates werden Geräusche und Störfaktoren aus de Signal gefiltert.
Auto Set:Bestimmt das Detektionssignal, optimiert die Verstärkung und passt das gesamte Display an, um den Schwingungsverlauf und Erfassungspunkt automatisch anzeigen zu können
Feld-Kalibrierung:Vektor und lineare Regression. Beinhaltet die Werkskalibrierung auf nationale Standards
Stromversorgung:Drei 1,5 V Alkaliner Batterien oder 1,2V NiCad AA Batterien

Je nach Batterie funktioniert das TI-MAX zwischen 100 und 150 Stunden (Adapter nicht inbegriffen).
Abmessungen:63,5 mm x 165 mm x 31,5 mm
Gewicht:380 g (inkl. Batterien)
Betriebstemperatur:- 10° bis 60° C

Bestellen
Produkt

Produkt
Preis
Menge
126703
TI-MINIMAX-C Bolt Tension Gauge (BT1-DL)
€ 4.018,00

Zubehör

Produkt
Preis
Menge
135572
CF-AN-250ml Ultraschall Koppelmittel 250ml Flasche
€ 15,00
126366
TICC-MVX Nylon Protective Pouch for TI-Series Large
€ 98,00
133228
BATT-RC4AA-WC 4-pack 2100 mAh AA Ni-MH wiederaufladbare Batterien
€ 35,00
126906
X-000-0010 3"und 6" Stahl Kalibriernormal
€ 656,00
130352
N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter)
€ 98,00
126774
T-700-4405 1/8" 10MHz TI-MAX Probe Magnetic
€ 864,00
132198
T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic
€ 864,00
126854
T-702-2405 1/4" 5 MHz TI-MAX Probe Magnetic
€ 864,00
132199
T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic
€ 886,00
133047
T-703-1405 - 3/8in, 2.25 Mhz TI-MAX Probe Magnetic
€ 875,00
132200
T-703-2405 3/8" 5mHz TI-MAX Messkopf magnetisch
€ 875,00
132201
T-704-1405 1/2" 2.25mHz TI-MAX Messkopf magnetisch
€ 886,00
132202
T-704-2405 1/2" 5mHz TI-MAX Messkopf magnetisch
€ 886,00
130240
T-706-1405 3/4" 2.25 MHz TI-MAX Probe Magnetic
€ 946,00
132203
T-706-2405 3/4" 5 mHz TI-MAX Probe Magnetic
€ 946,00
126855
A-156-8001 Temperatursensor
€ 612,00
132197
T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic
€ 842,00
139547
Wiederaufladbare Li-Ion-AA-Batterien – 4 Stück (mit USB-zu-USB-C-Kabel)
€ 25,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
