Digitaler Zugspannungsmesser mit Farb-TFT-Display DTS

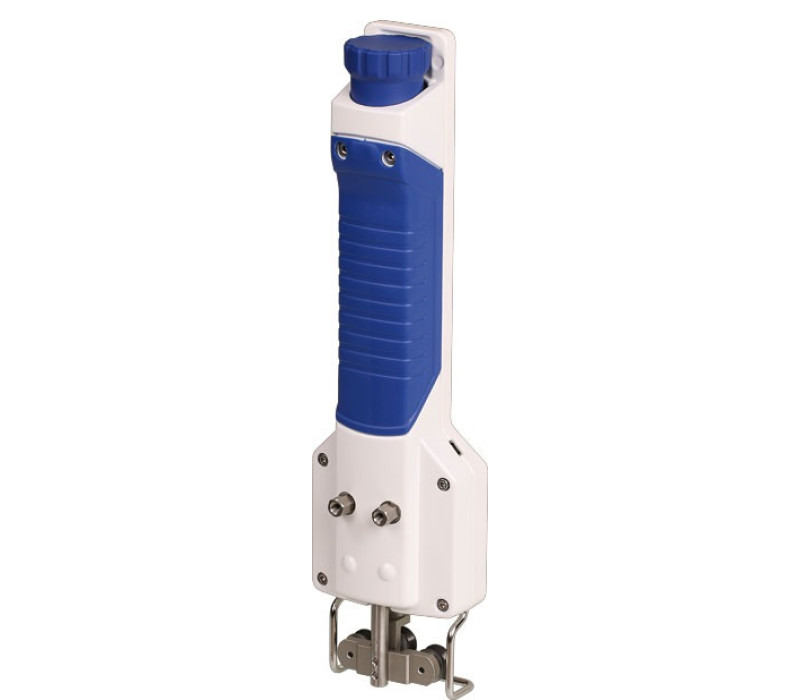

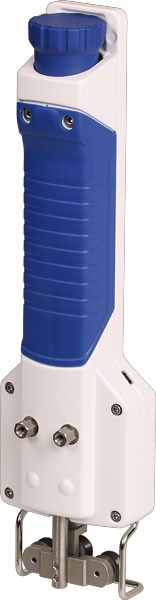

DTS mit Code MH - Online-Montage (Diese Funktion kann nachträglich nicht installiert werden.)

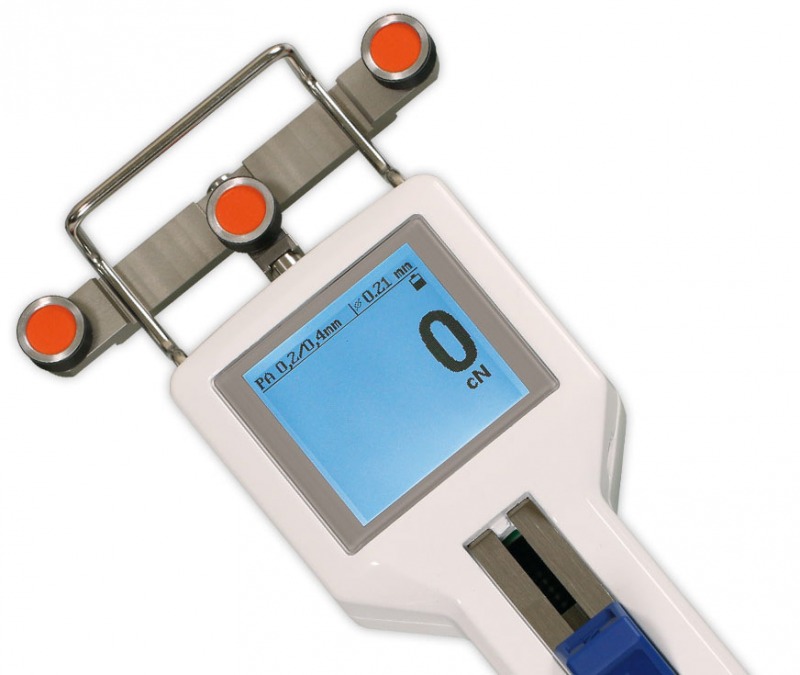

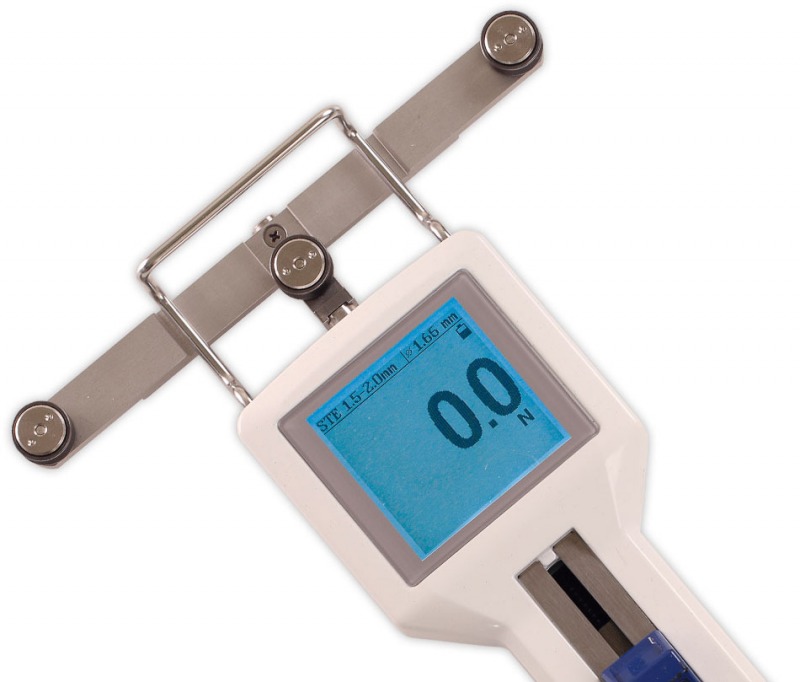

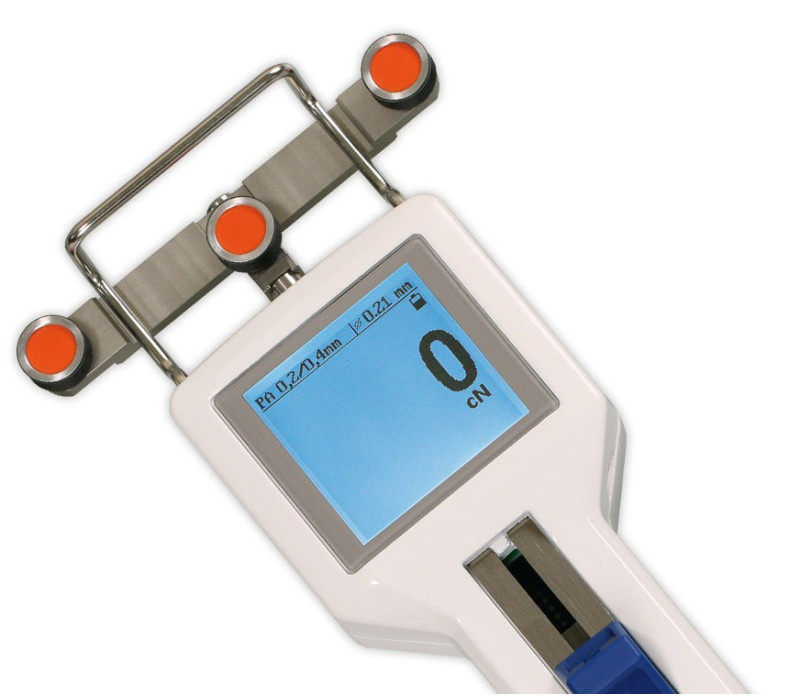

DTS-10K mit 116 mm Messkopf

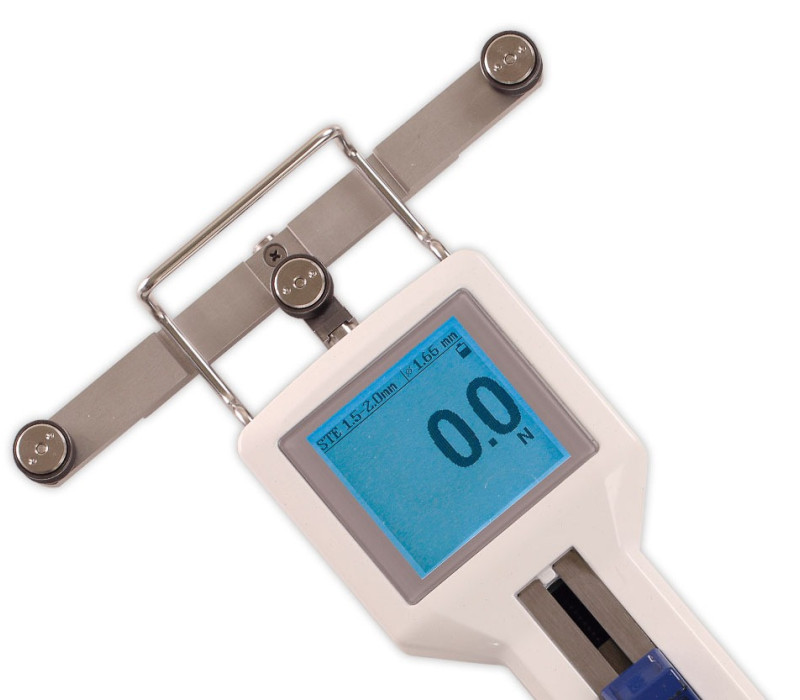

DTS-20K mit 166 mm Messkopf

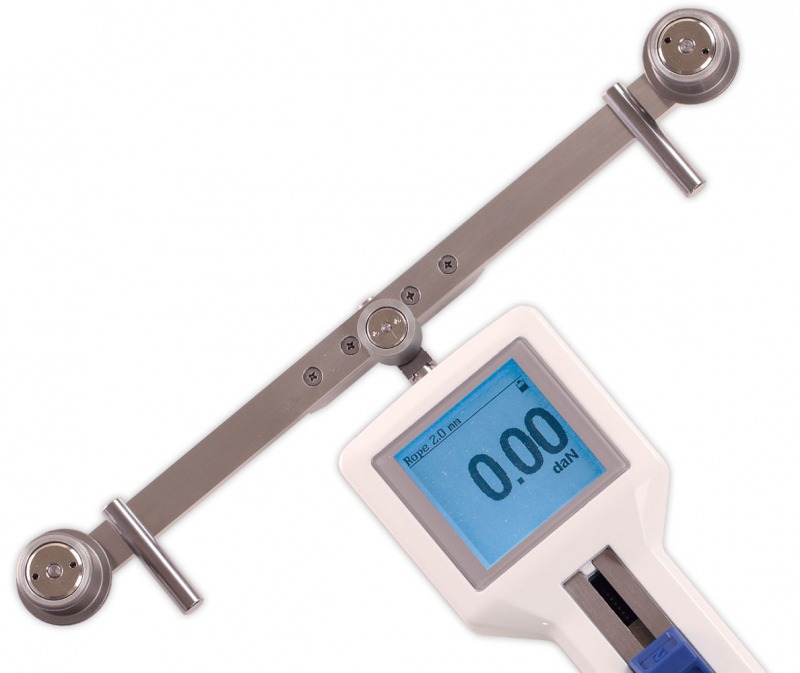

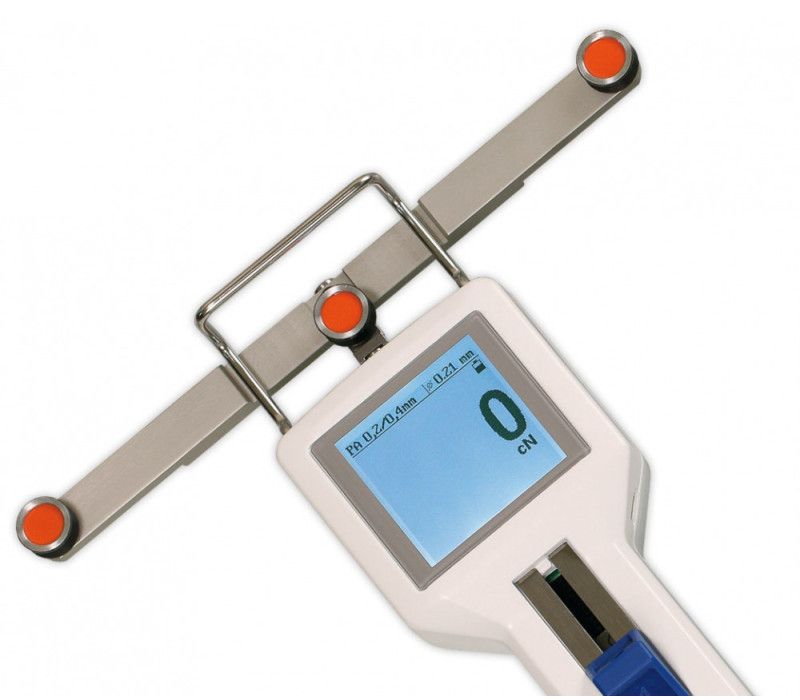

DTS-30K mit 216 mm Messkopf

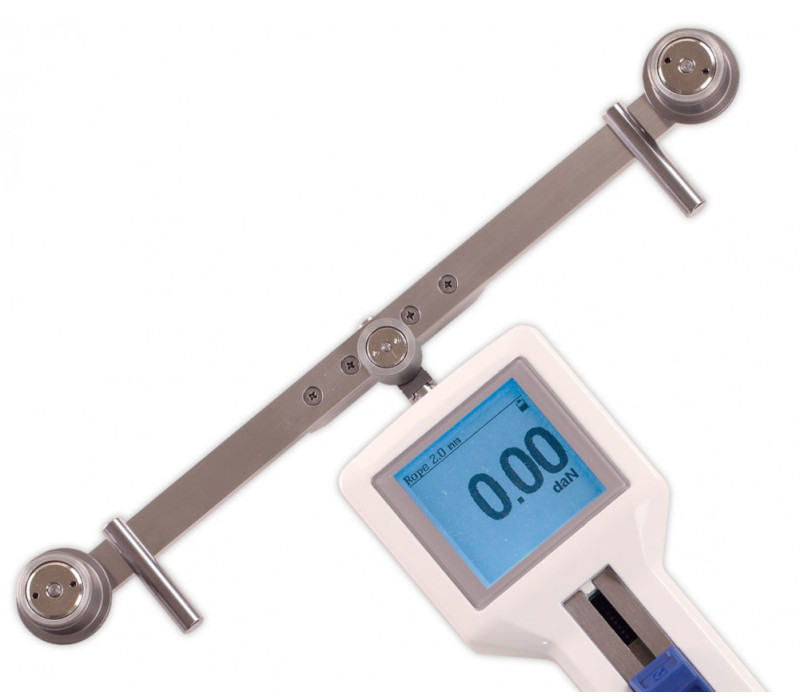

DTS-60K-V1 mit 280 mm Messkopf

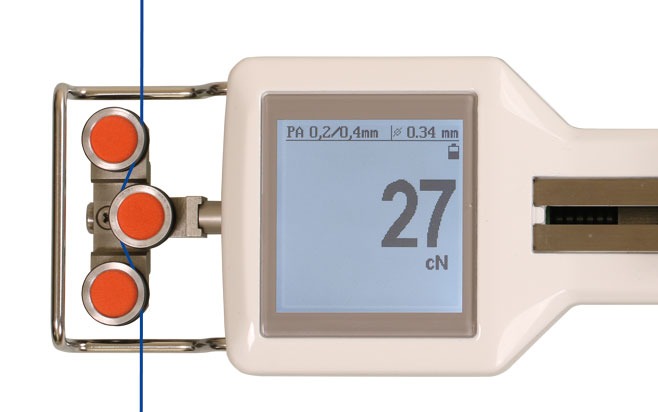

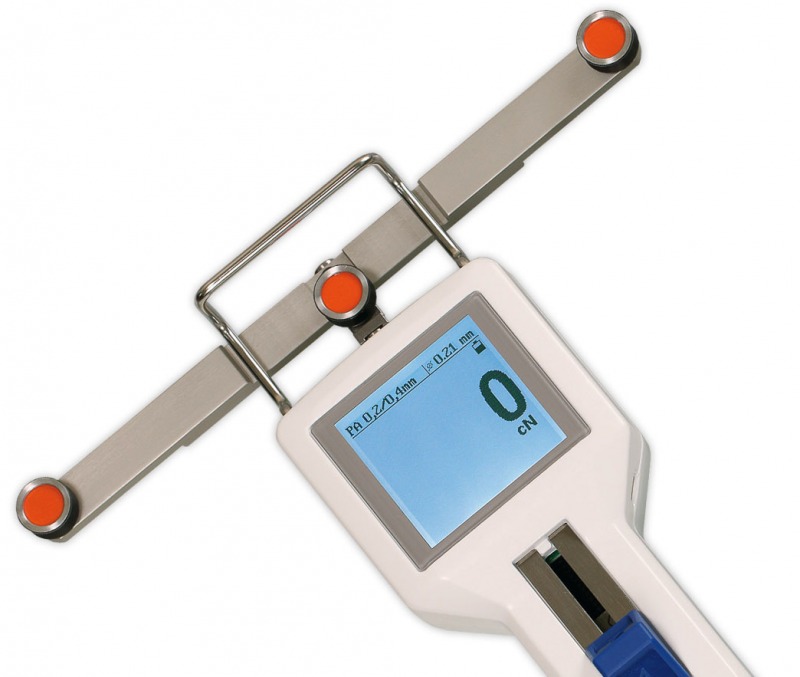

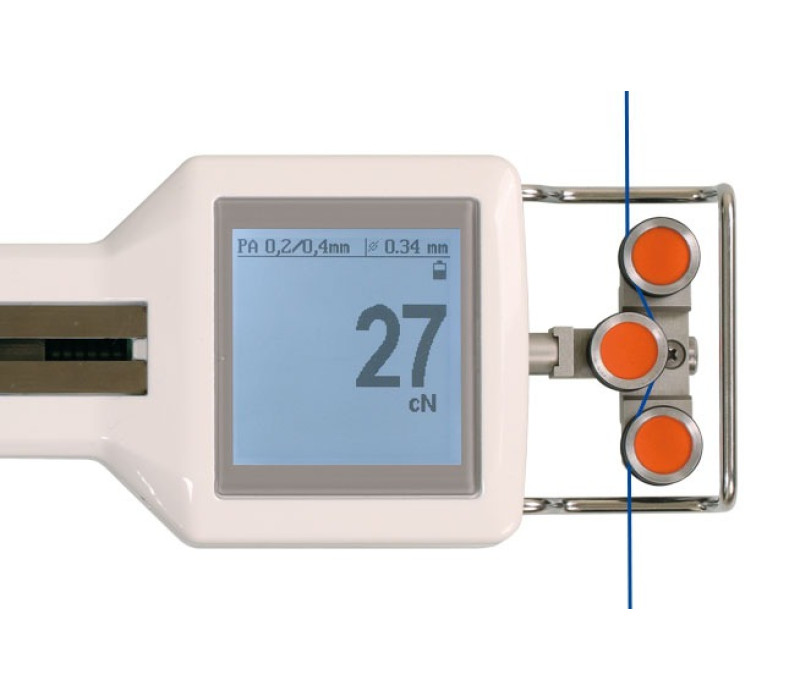

DTS Display mit 90º Drehung

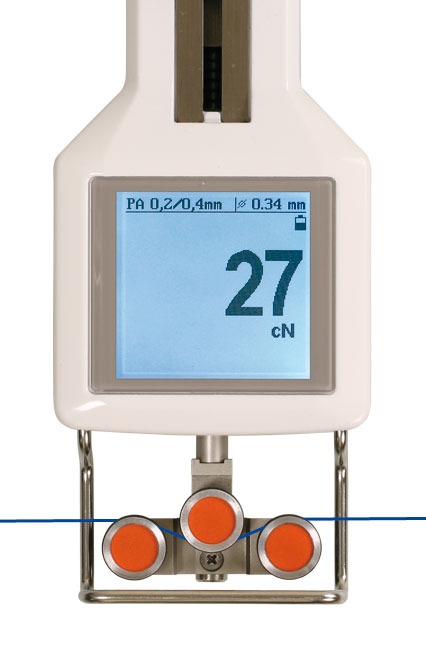

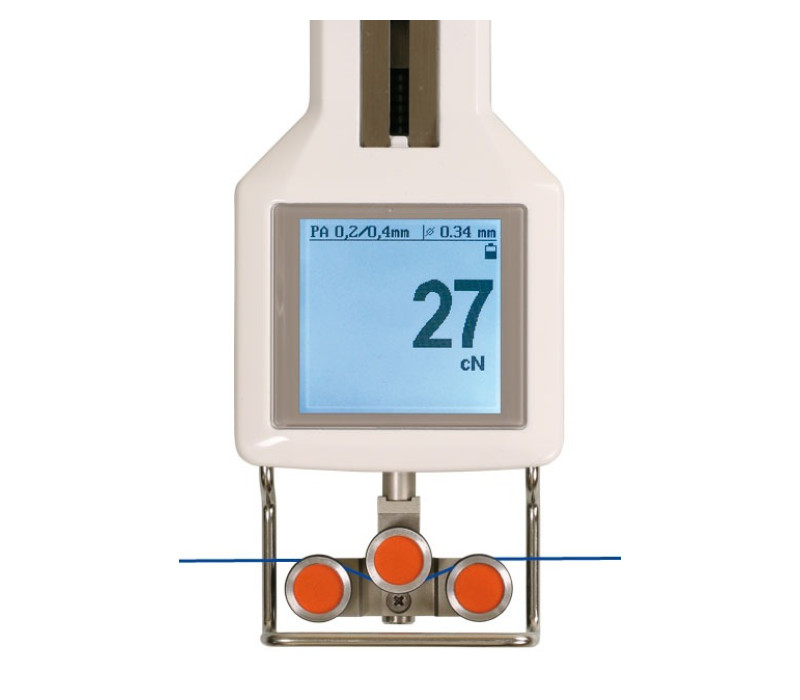

DTS Display mit 180º Drehung

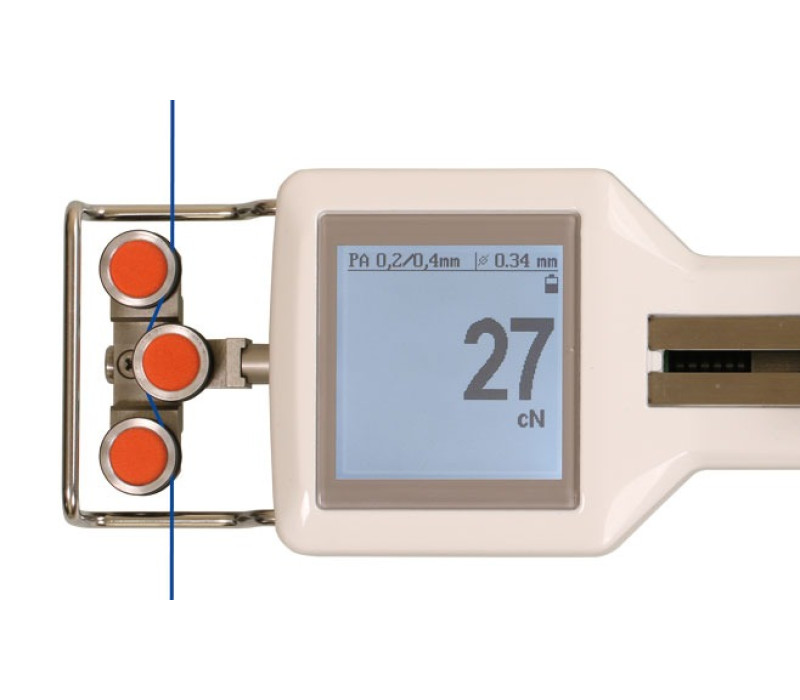

DTS mit 270º Drehung

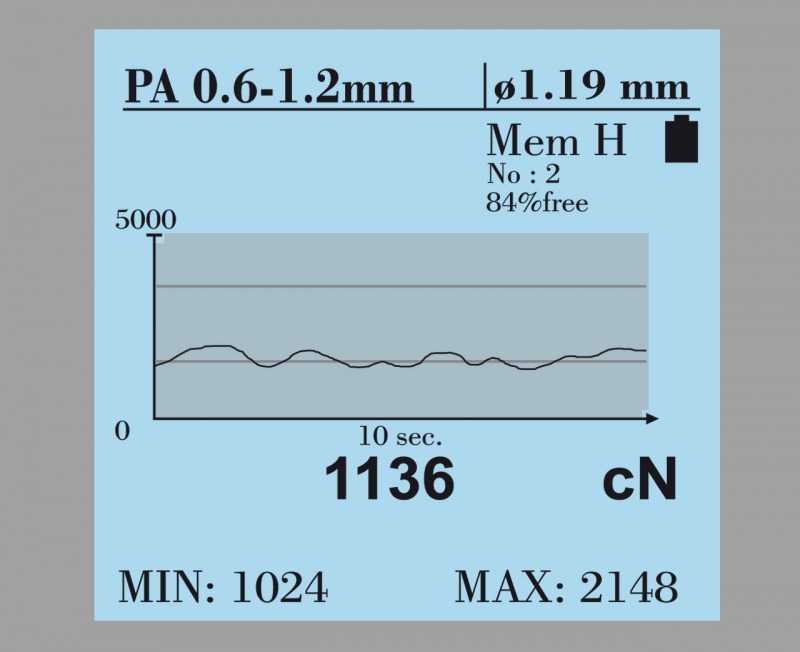

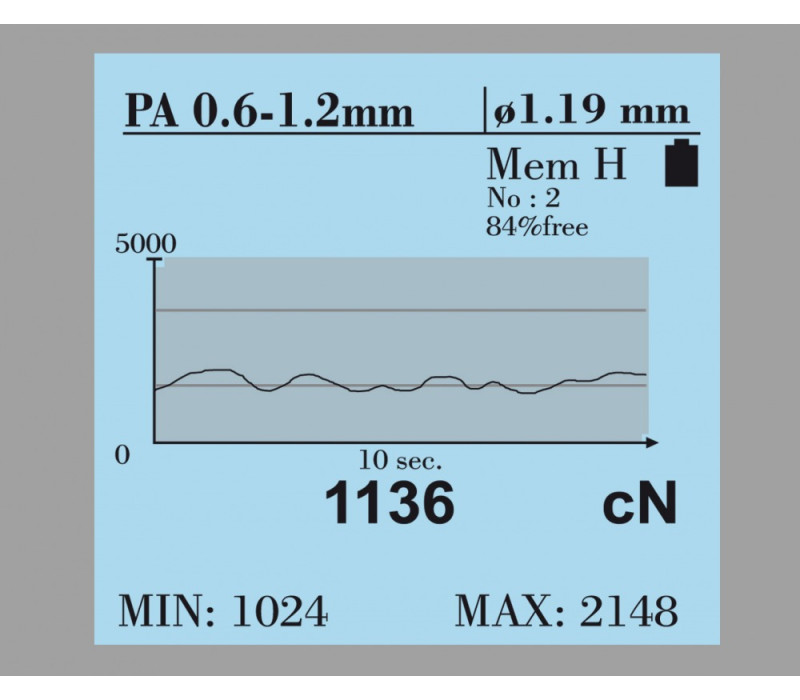

Digital mit X-Y Diagramm

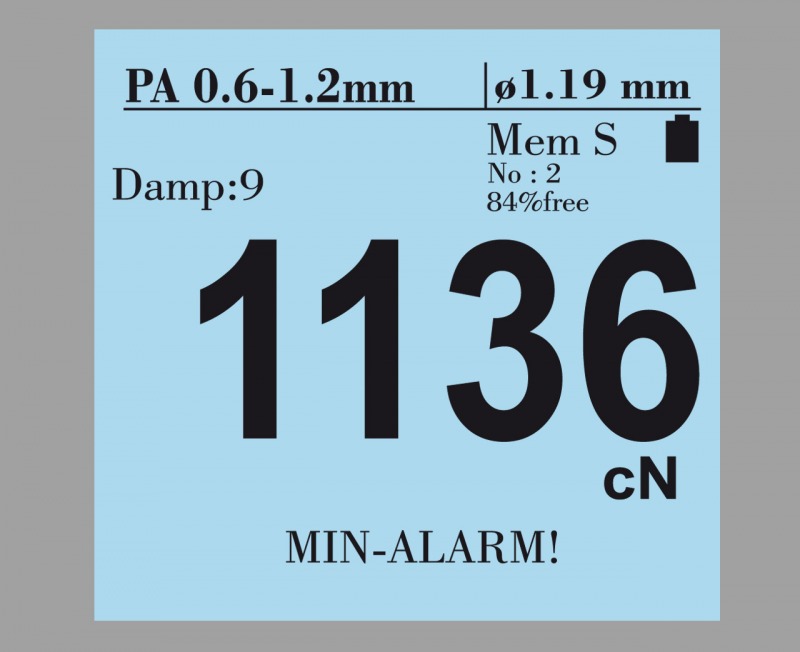

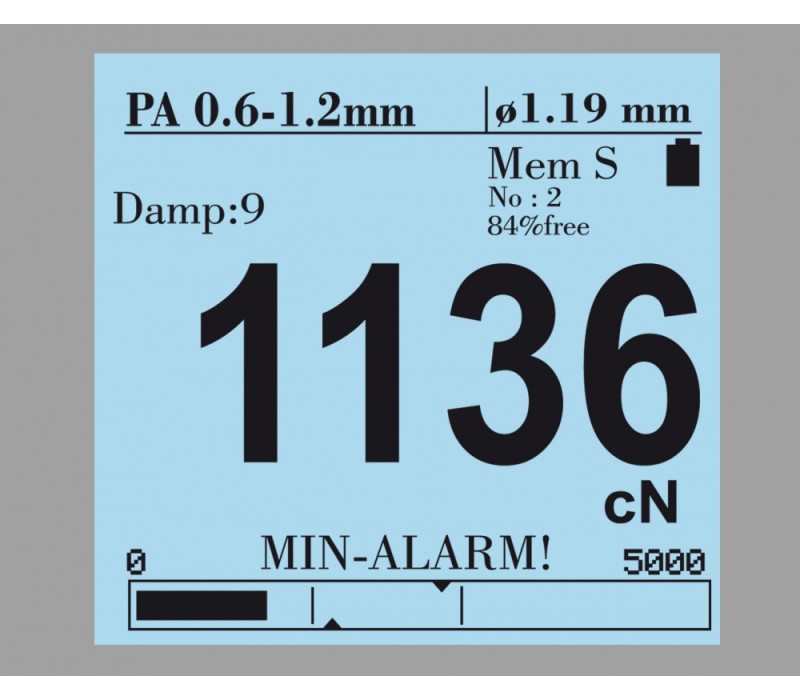

Digitales Display

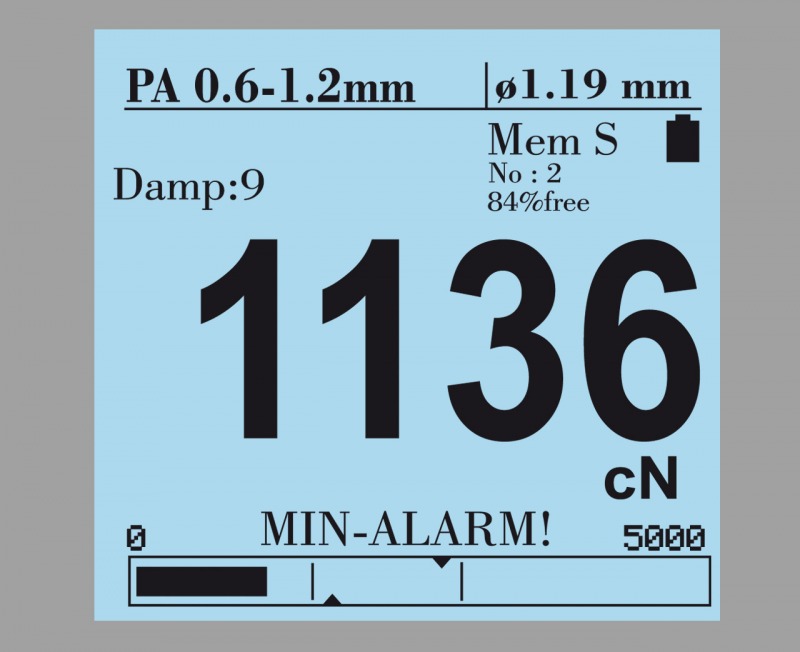

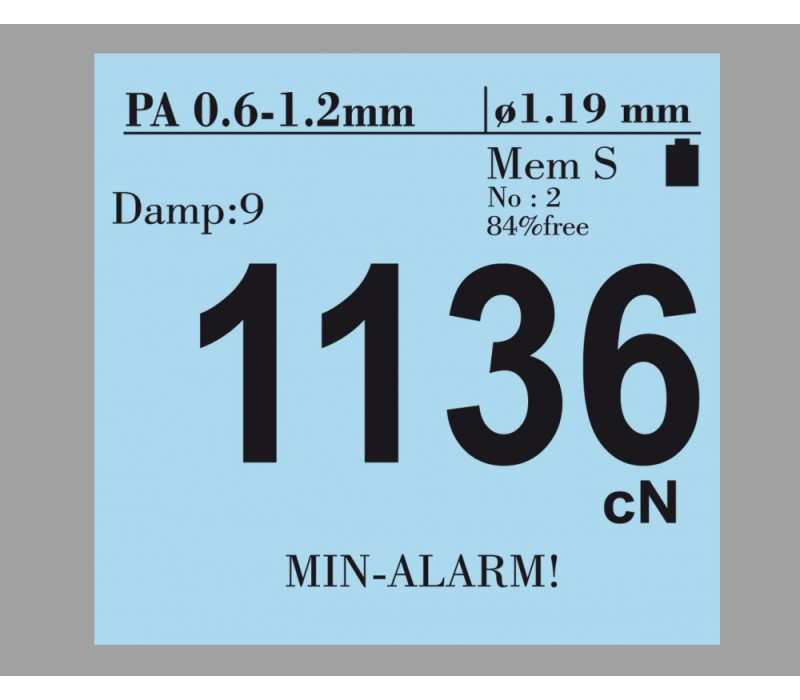

Digitales Display, mit Grafik und Sollwertmarkierungen

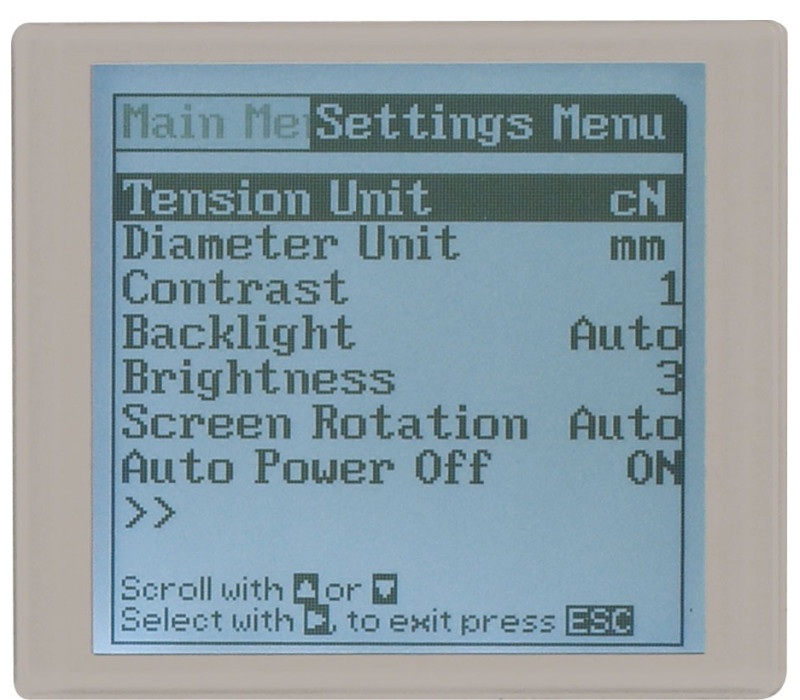

Benutzerfreundliches LCD mit Volltext- Display, einige Funktionen können Passwort geschützt werden

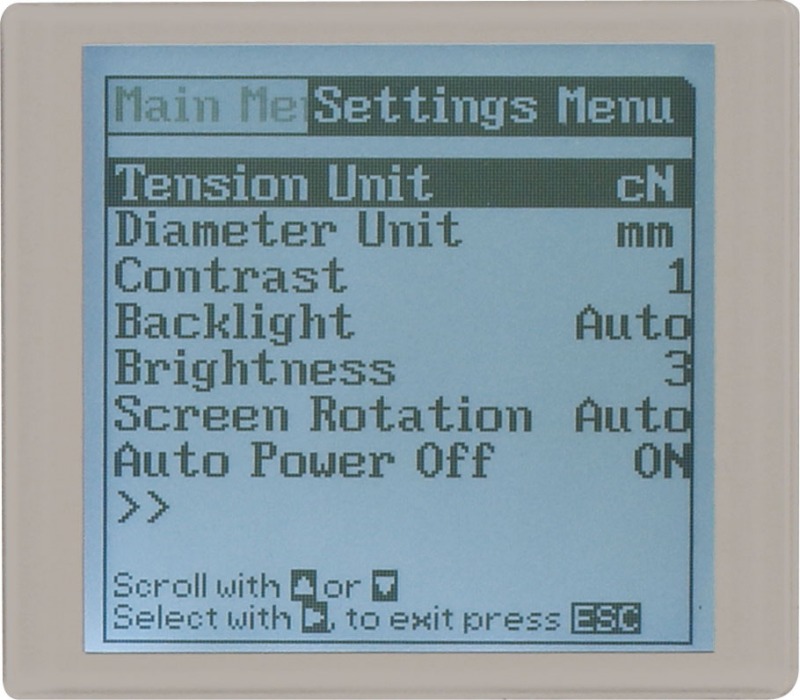

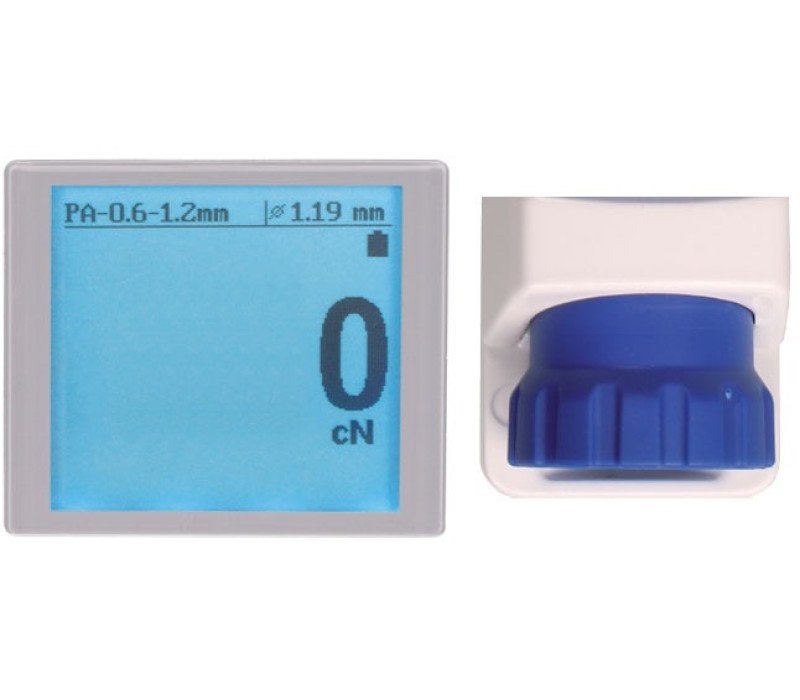

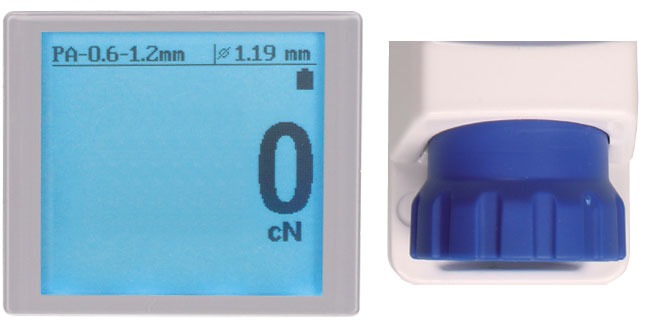

Material-Einstellung

DTS Series Digitaler Zugspannungsmesser für Garne und Drähte

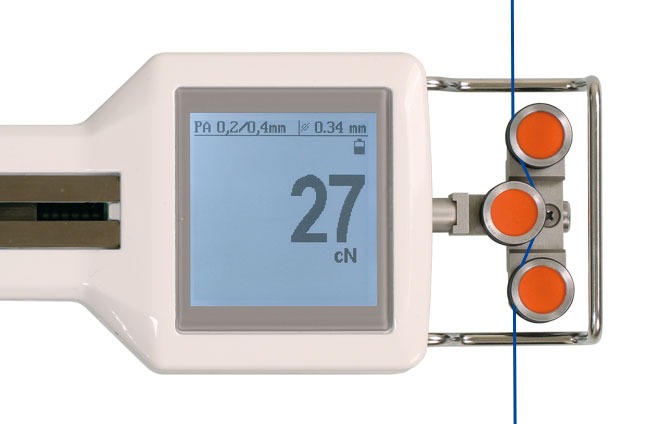

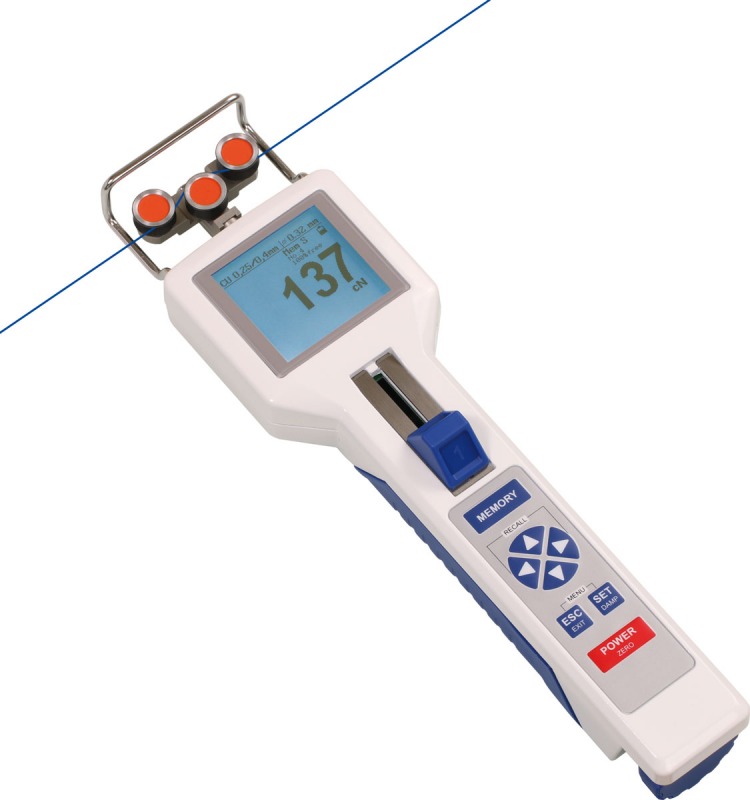

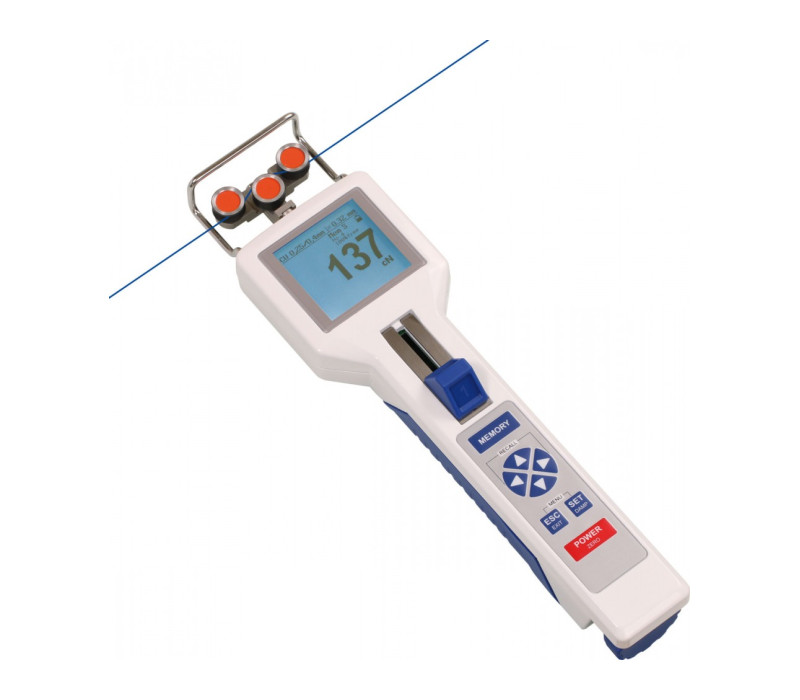

Tragbarer digitaler Zugspannungsmesser mit Farb-TFT-Display für Garne, Fasern und Drähte

Der digitale Zugspannungsmesser DTS misst die laufende Zugspannung von Garnen, Fasern, Drähten und ähnlichen flexiblen Materialien in der Textilproduktion, Drahtverarbeitung und Qualitätskontrolle. Das handgehaltene Gerät ist in 12 Messbereichen erhältlich. Unterschiedliche Messkopfbreiten ermöglichen die Anpassung an Material und Anwendung.

Der DTS verfügt über ein Farb-TFT-Display mit drei wählbaren Ansichten: numerische Messwertanzeige, numerische Anzeige mit Balkendiagramm und X-Y-Diagramm zur Darstellung des zeitlichen Spannungsverlaufs. Die Displayausrichtung lässt sich auf 0°, 90°, 180° oder 270° festlegen oder automatisch anpassen. MIN- und MAX-Werte können innerhalb eines einstellbaren Zeitfensters von 2–60 Sekunden angezeigt werden.

Für reproduzierbare Messungen bietet der DTS eine automatische Nullstellung bei Änderung der Messposition, programmierbare MIN/MAX-Alarme und eine einstellbare elektronische Dämpfung. Die Modelle DTS-500 bis DTS-30K sind zusätzlich mit einem Materialdickenkompensator ausgestattet. Für Messungen an unterschiedlichen Materialien stehen eine Werkskalibrierung und bis zu vier kundenspezifische Kalibrierungen zur Verfügung.

Der DTS kann eine Messreihe aufzeichnen und deren statistische Zusammenfassung speichern. Dazu gehören der letzte Messwert, der Mittelwert, der Minimal- und Maximalwert, die Standardabweichung und die Anzahl der Messungen. Es kann jeweils eine Zusammenfassung gespeichert werden; beim Speichern einer neuen wird die vorherige überschrieben.

Für umfangreiche Datenaufzeichnungen, die Speicherung mehrerer Messreihen oder die Übertragung von Messdaten per USB an einen PC empfehlen wir den digitalen Zugspannungsmesser DTX.

Preis anfragen >>

Zugspannungsmessung mit einem tragbaren Gerät an laufenden Garnen, Fasern und Drähten
12 Messbereiche mit Messköpfen für unterschiedliche Materialabmessungen
Farb-TFT-Display mit numerischer Anzeige, Balkendiagramm und X-Y-Darstellung des Spannungsverlaufs
Automatische Displaydrehung oder feste Ausrichtung in 90°-Schritten
MIN/MAX-Werte innerhalb eines einstellbaren Zeitfensters von 2–60 Sekunden
Programmierbare MIN/MAX-Alarme und einstellbare elektronische Dämpfung
Automatische Nullstellung bei Änderung der Messposition
Eine Werkskalibrierung und bis zu vier kundenspezifische Materialkalibrierungen
Materialdickenkompensation bei DTS-500 bis DTS-30K
Zeichnet eine Messreihe auf und speichert deren statistische Zusammenfassung
Einstellungen können durch ein Passwort geschützt werden
12 Monate Garantie

Spannungsbereiche

Modell	Messbereich	Messkopfbreite*	Textilanwendungen	Anwendungen mit Kupferdraht
DTS-200	1–200,0 cN	66 mm	Bis 200 tex	Bis 0,15 mm Ø
DTS-500	1–500,0 cN	66 mm	Bis 500 tex	0,05–0,25 mm Ø
DTS-1000	10–1000 cN	66 mm	Bis 1000 tex	0,10–0,40 mm Ø
DTS-2000	20–2000 cN	66 mm	Bis 2000 tex	0,30–0,60 mm Ø
DTS-2500	25–2500 cN	116 mm	Bis 2500 tex	0,30–0,70 mm Ø
DTS-4000	40–4000 cN	66 mm	Bis 4000 tex	0,35–0,90 mm Ø
DTS-5000	50–5000 cN	116 mm	Bis 5000 tex	0,40–1,00 mm Ø
DTS-10K	0,1–10,00 daN	116 mm	Bis 10000 tex	0,70–1,40 mm Ø
DTS-20K	0,2–20,00 daN	166 mm	Bis 20000 tex	1,00–2,00 mm Ø
DTS-30K	0,3–30,00 daN	216 mm	Bis 30000 tex	1,20–2,50 mm Ø
DTS-50K	0,5–50,00 daN	216 mm	Bis 50000 tex	1,40–3,00 mm Ø
DTS-60K-ASYB	0,6–60,00 daN	270 mm	Bis 60000 tex	1,80–3,50 mm Ø
* Breite der Fadenführung oder Abstand zwischen den äußeren Führungsrollen, je nach Modell. Die Anwendungswerte sind Richtwerte des Herstellers. Die Modelle DTS-500 bis DTS-30K sind mit einer Materialdickenkompensation ausgestattet (nicht DTS-200, DTS-50K oder DTS-60K-ASYB). Sondermessbereiche und angepasste Messkopfabmessungen sind auf Anfrage erhältlich.

Speicher und Rollen

Messwertspeicher und Displayfunktionen

Der DTS bietet drei Anzeigemodi für aktuelle Messwerte und einen statistischen Speicher für eine Messreihe. Die fünf Aufzeichnungsmodi und die erweiterte Datenspeicherung des DTX stehen beim DTS nicht zur Verfügung.

Funktion	Beschreibung
Numerische Anzeige	Zeigt den aktuellen Zugspannungswert numerisch zusammen mit relevanten Messinformationen und Alarmanzeigen an.
Numerische Anzeige mit Balkendiagramm	Zeigt den Zugspannungswert numerisch und als Balkendiagramm an, einschließlich der MIN/MAX-Werte innerhalb des eingestellten Zeitfensters.
X-Y-Diagramm des Spannungsverlaufs	Grafische Darstellung der Zugspannung über der Zeit mit einer einstellbaren Zeitachse von 0,5–60 Sekunden.
MIN/MAX-Anzeige	Zeigt den kleinsten und größten Messwert innerhalb eines einstellbaren Zeitfensters von 2–60 Sekunden an.
Messwertaufzeichnung	Startet und stoppt die Aufzeichnung einer Messreihe über die MEMORY-Taste.
Statistischer Speicher	Speichert den letzten Messwert, den Mittelwert, das Minimum, das Maximum, die Standardabweichung, die Anzahl der Messwerte, den Materialnamen sowie Messdatum und -uhrzeit.
Speicherkapazität	Eine statistische Zusammenfassung einer Messreihe. Beim Speichern einer neuen Zusammenfassung wird die vorherige überschrieben.
Speicheranzeige	Gespeicherte statistische Ergebnisse können am Gerät angezeigt werden.

Führungsrollenoptionen

Der DTS kann mit verschiedenen Führungsrollen ausgestattet werden, die auf Materialart, Oberflächenanforderungen und Laufgeschwindigkeit abgestimmt sind. Die Standardrollen bestehen aus hartbeschichtetem Aluminium; alternative Rollen müssen bei der Bestellung des Geräts angegeben werden.

Rollencode	Maximale Laufgeschwindigkeit	Rollenmaterial / Ausführung
Standard	2000 m/min	Hartbeschichtetes Aluminium, V-Nut
Code K	3500 m/min	Hartbeschichtetes Aluminium, V-Nut
Code H	5000 m/min	Plasmabeschichtetes Aluminium, V-Nut
Code T	1000 m/min	Schwarzer POM-Kunststoff, V-Nut
Code W	1000 m/min	Vernickelter Stahl, V-Nut
Code ST	1000 m/min	Gehärteter Stahl, V-Nut
Code B	1000 m/min	Vergüteter Stahl für Reifencord, V-Nut
Code CE2	1000 m/min	Keramikbeschichtetes Aluminium, V-Nut
Code ASY	1000 m/min	Hartbeschichtetes Aluminium, asymmetrische Nut
Code ASYB	1000 m/min	Vergüteter Stahl für Reifencord, asymmetrische Nut
Code U	2000 m/min	Hartbeschichtetes Aluminium, U-Nut

Die Codes ASY, ASYB und U sind für DTS-200 nicht verfügbar. Der DTS-60K-ASYB wird mit der Rollenausführung ASYB geliefert.

Optionen

Code MH — Stationäre Montage	Werkseitig angebrachte M5-Befestigungsgewinde (max. Gewindetiefe 5 mm, Lochabstand 23 mm) mit abnehmbaren 10-mm-Distanzbolzen für den stationären Einsatz. Muss bei der Bestellung angegeben werden; ausschließlich werkseitig gefertigte Befestigungsbohrungen sind zulässig.

Code MH - Online Mounting

Digitaler Zugspannungsmesser DTS mit integriertem wiederaufladbarem LiPo-Akku
USB-Netzteil mit vier Steckadaptern (EU/US/UK/AUS-NZ)
USB-Kabel
Werksbescheinigung über die Übereinstimmung mit der Bestellung, Typ 2.1 nach EN 10204
Bedienungsanleitung
Transportkoffer

DTS Datenblatt

Messbereiche	12 modellabhängige Messbereiche, von DTS-200 (1–200,0 cN) bis DTS-60K-ASYB (0,6–60,00 daN) Die einzelnen Modelle finden Sie unter Messbereiche
Genauigkeit	PA-Kalibriermaterial, 5–100% des Messbereichsendwerts: ±0,5% des Messbereichsendwerts ±1 Digit Restlicher Messbereich und andere Kalibriermaterialien: ±3% des Messbereichsendwerts ±1 Digit
Werkskalibrierung	Nach dem SCHMIDT-Werksverfahren; modellspezifische Kalibriermaterialien
Speicher für Materialkalibrierungen	1 Werkskalibrierung und 4 kundenspezifische Kalibrierungen
Maßeinheiten	Zugspannung: cN, daN, g, kg, N, lb (verfügbare Einheiten abhängig vom Messbereich des Modells) Materialdicke: mm, inch
Messbereichsüberschreitung	Ca. 10% des Messbereichsendwerts, ohne Genauigkeitsgarantie
Überlastschutz	100% des Messbereichsendwerts
Messprinzip	Dehnungsmessstreifen-Brücke
Auslenkung der Messrolle	Max. 0,2 mm
Signalverarbeitung	Digital, 16-Bit-A/D-Wandler
Messfrequenz	Max. 1 kHz (1.000 Messungen/s); interne Abtastung 8 kHz
Display	Farb-TFT-Display: numerisch; numerisch mit Balkendiagramm; X-Y-Diagramm des zeitlichen Spannungsverlaufs
Displayausrichtung	Fest auf 0°, 90°, 180° oder 270° oder automatische Drehung
Displayaktualisierung	2 Aktualisierungen pro Sekunde
MIN/MAX-Zeitfenster	Einstellbar von 2 bis 60 Sekunden
Zeitachse des X-Y-Diagramms	Einstellbar von 0,5 bis 60 Sekunden
Messwertspeicher	Eine Zusammenfassung einer Messreihe: letzter Messwert, Mittelwert, Minimum, Maximum, Standardabweichung, Anzahl der Messwerte, Materialname und Datum/Uhrzeit; beim Speichern einer neuen Messreihe wird die vorherige Zusammenfassung überschrieben
USB	Zum Laden (auch über einen PC)
Elektronische Dämpfung	Einstellbare Mittelwertbildung, 9 Stufen
Kalibrierkorrektur	−10% bis +10% in Schritten von 1%
Materialdickenkompensation	Max. 2,5 mm; vorhanden bei DTS-500 bis DTS-30K
Automatische Nullstellung	Automatisch bei Änderung der Messposition; manuelle Nullstellung ebenfalls möglich
MIN/MAX-Alarme	Programmierbare obere und untere Grenzwerte mit Displayanzeige
Passwortschutz	Einstellungen können mit einem 4-stelligen Passwort geschützt werden
Automatische Abschaltung	Nach ca. 3 Minuten Nichtbenutzung, sofern aktiviert
Temperaturkoeffizient	Verstärkung: weniger als ±0,01% des Messbereichsendwerts/°C bei 25 °C Nullpunkt: besser als ±0,03% des Messbereichsendwerts/°C bei 25 °C
Betriebstemperatur	10–45 °C
Relative Luftfeuchtigkeit	Max. 85% RH
Stromversorgung	Wiederaufladbarer LiPo-Akku; bis zu 30 Stunden Dauerbetrieb Ladezeit ca. 3,5 Stunden USB-Netzteil: 100–240 V AC, mit Steckadaptern für EU/US/UK/AUS-NZ
Gehäusematerial	Aluminiumdruckguss

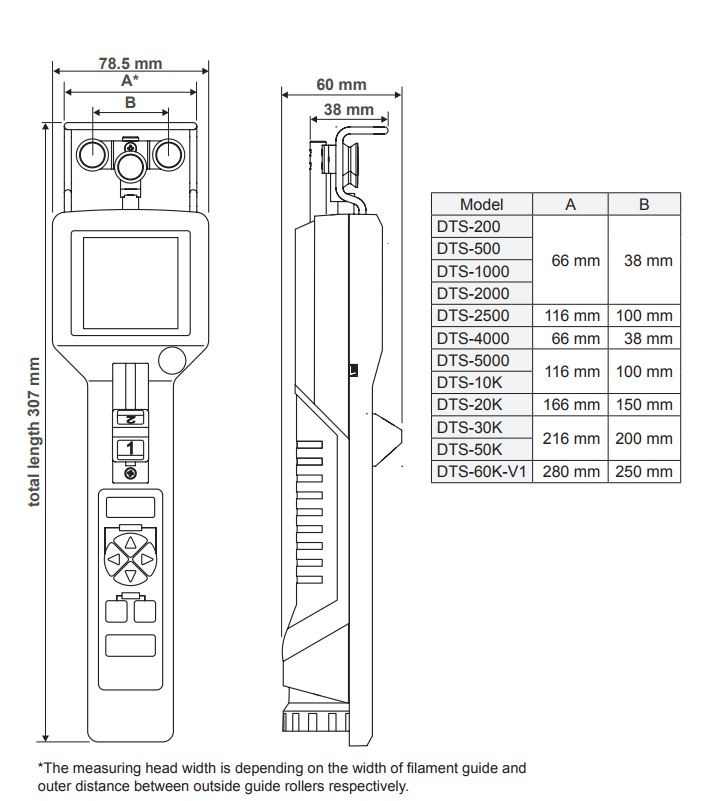

Gehäuseabmessungen	265 × 78,5 × 46 mm (L × B × H)
Gewicht	Bis DTS-50K: ca. 875 g netto (1.550 g brutto) DTS-60K-ASYB: ca. 1.040 g netto (2.700 g brutto)
Mitgeliefertes Zertifikat	Werksbescheinigung über die Übereinstimmung mit der Bestellung, Typ 2.1 nach EN 10204
Garantie	12 Monate
