Kettspannungsmesser für Webmaschinen DXK

DXK Kettspannungsmesser

Analoger Zugspannungsmesser zur statischen Messung der Kettfadenspannung an stillstehenden Webmaschinen

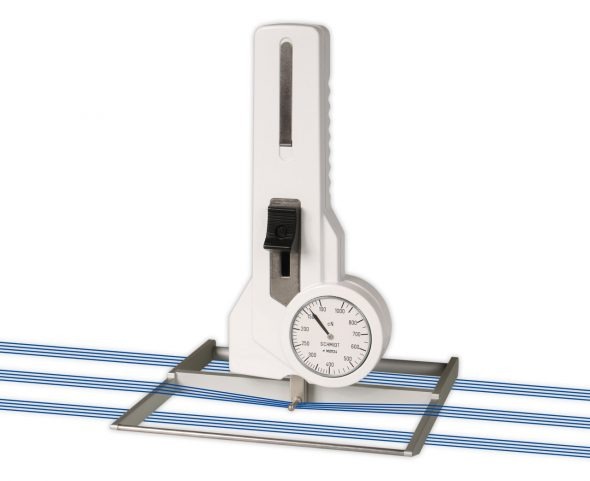

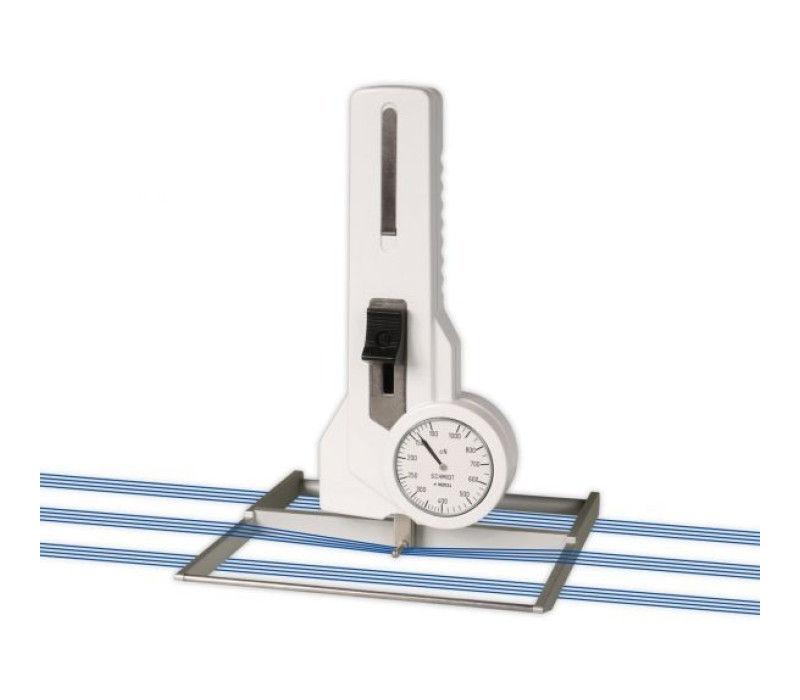

Der DXK ist ein mechanischer Handspannungsmesser zur Messung der Spannung eines einzelnen Kettfadens oder mehrerer Kettfäden bei stillstehender Webmaschine. Drei Modelle decken Messbereiche von 20–300 cN bis 200–2000 cN ab.

Der 15 × 17 cm große Referenzrahmen liegt direkt auf den Kettfäden auf und sorgt für eine stabile Messposition. Der Rollenverschiebemechanismus erleichtert dabei das Einlegen der ausgewählten Fäden. Für reproduzierbare Ergebnisse sollte stets die gleiche Anzahl an Kettfäden gemessen werden und die Fäden sollten während der Messung in ihrer normalen Ausrichtung bleiben.

Analoge mechanische Spannungsmessung von Kettfäden an stillstehenden Webmaschinen
Misst die Spannung eines einzelnen Kettfadens oder mehrerer Kettfäden
Drei Messbereiche von 20–300 cN bis 200–2000 cN
Großer Referenzrahmen mit 15 × 17 cm für eine stabile Messposition auf den Kettfäden
10-mm-Messstift
Rollenverschiebemechanismus erleichtert das Einlegen des Messguts
Analoge 41-mm-Skala ermöglicht gleichzeitig den Blick auf Messgut und Messwert
Jedes Gerät wird nach dem Werksverfahren des Herstellers individuell kalibriert
Ohne Materialdickenkompensator

DXK Spannungsmesser
Spezielle Fingerauflage
Werksbescheinigung 2.1 nach EN 10204
Bedienungsanleitung
Transportkoffer

Messbereiche	DXK-300: 20–300 cN DXK-1000: 100–1000 cN DXK-2000: 200–2000 cN
Kalibrierung	Nach dem Werksverfahren des Herstellers; Standardkalibrierung mit Gewebeband
Genauigkeit	±1 % vom Skalenendwert oder ±1 Skalenteilung
Referenzrahmen	15 × 17 cm
Breite des Messstifts	10 mm
Skalendurchmesser	41 mm
Temperaturbereich	10–45 °C
Luftfeuchtigkeit	Max. 85 % rF
Gehäusematerial	Aluminium-Druckguss
Gehäuseabmessungen	188 × 85 × 45 mm (L × B × H), ohne Messrahmen
Gewicht	Ca. 470 g netto (1000 g brutto)

Optionen

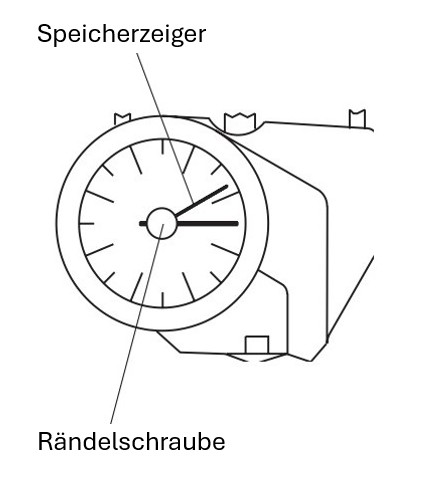

Code M Schleppzeiger Hält den höchsten während eines Messzeitraums erfassten Messwert fest und kann manuell zurückgesetzt werden.
Abnahmeprüfzeugnis 3.1 Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht, auf Anfrage erhältlich.

Produkte

Artikel	Produkt	Preis	Menge	Aktion
132482	DXK-300_Kettspannungsmesser 20-300 cN
132481	DXK-1000_Kettspannungsmesser 100-1000 cN
131933	DXK-2000_Kettspannungsmesser 200-2000 cN

Zubehör

Artikel	Produkt	Preis
130570	Code M_Schleppzeiger
136966	Code EM1_Kalibrierung anhand einer vom Kunden bereitgestellten Probe
130055	Calibration Certificate 3.1 EN10204	€ 125,00

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
Verfügbarkeit:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Zur Kasse

DXK Kettspannungsmesser

Merkmale

Spezifikationen

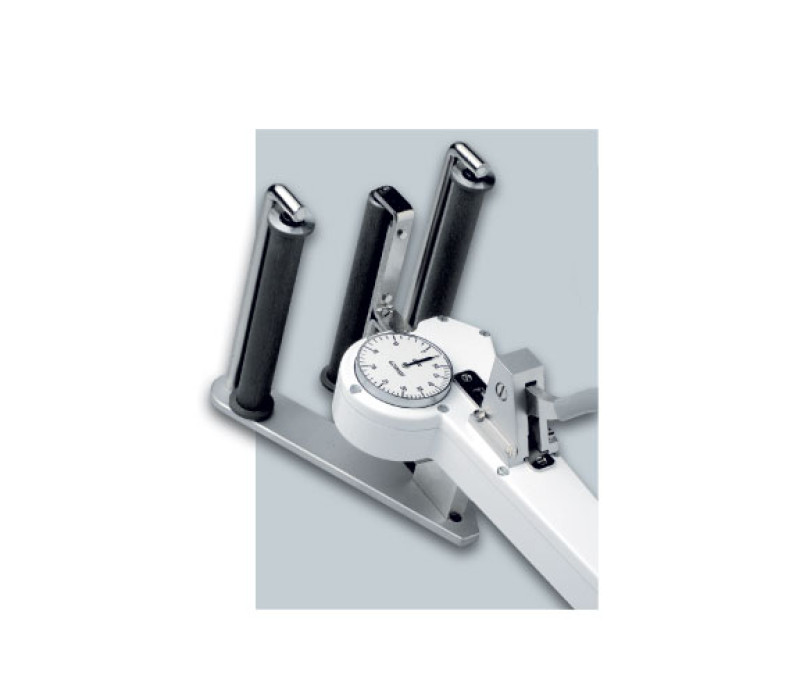

DXR Analoges Zugspannungsmessgerät für Bänder
