ES05 Manueller Prüfstand - nur für Kompressionskraft

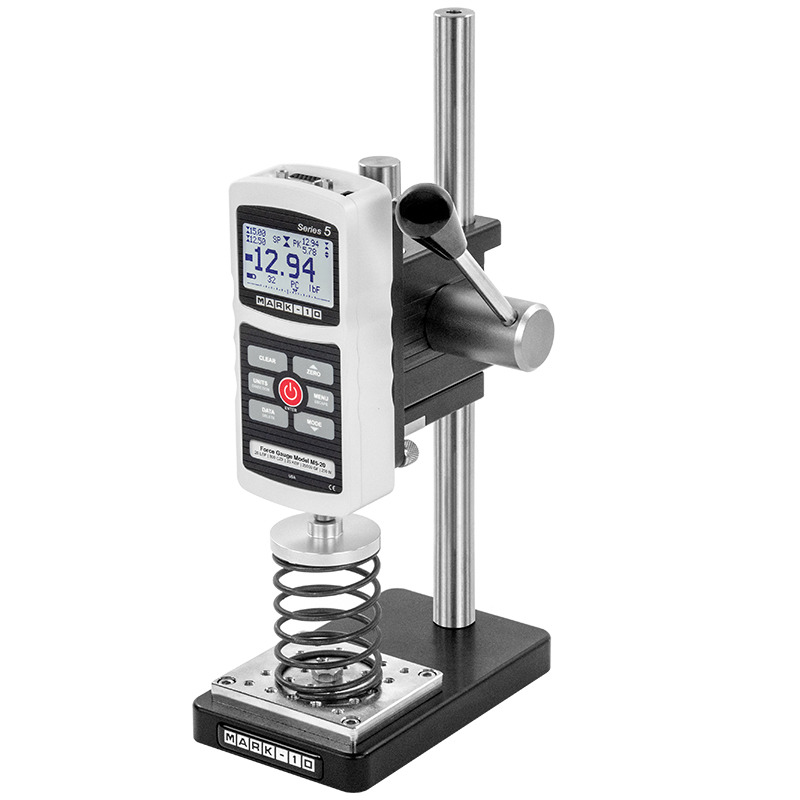

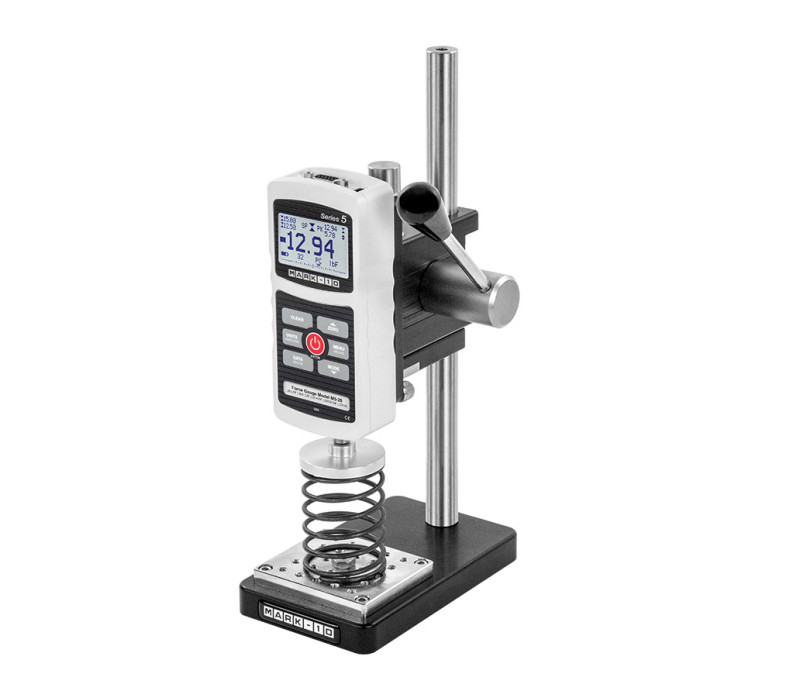

ES05 Mechanisches Kraftprüfstation mit optionalem Series-5 Kraftmessgerät, G1009 Kompressionsplatte und Grundplatte

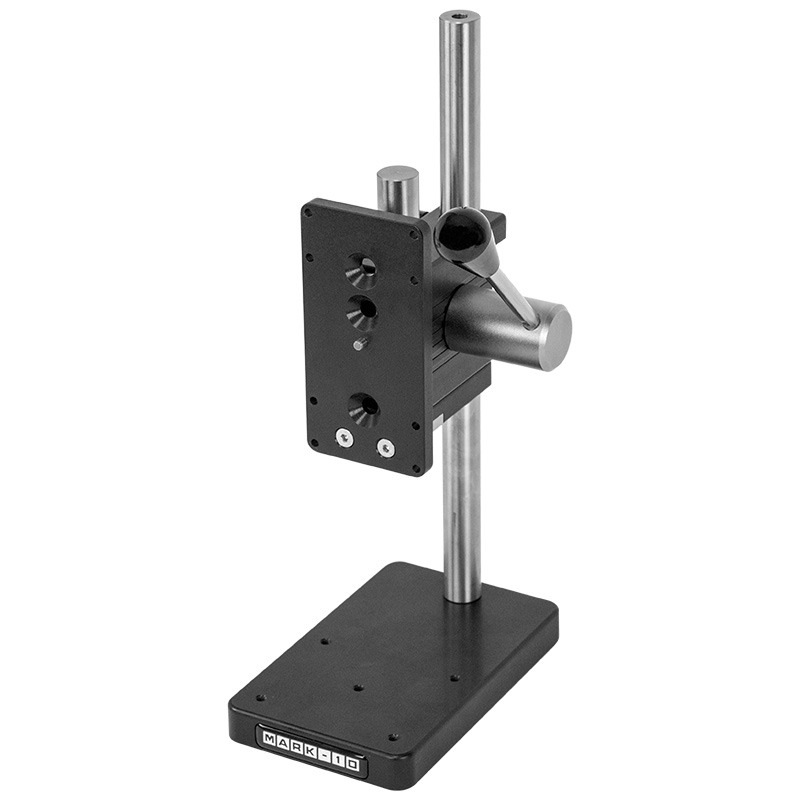

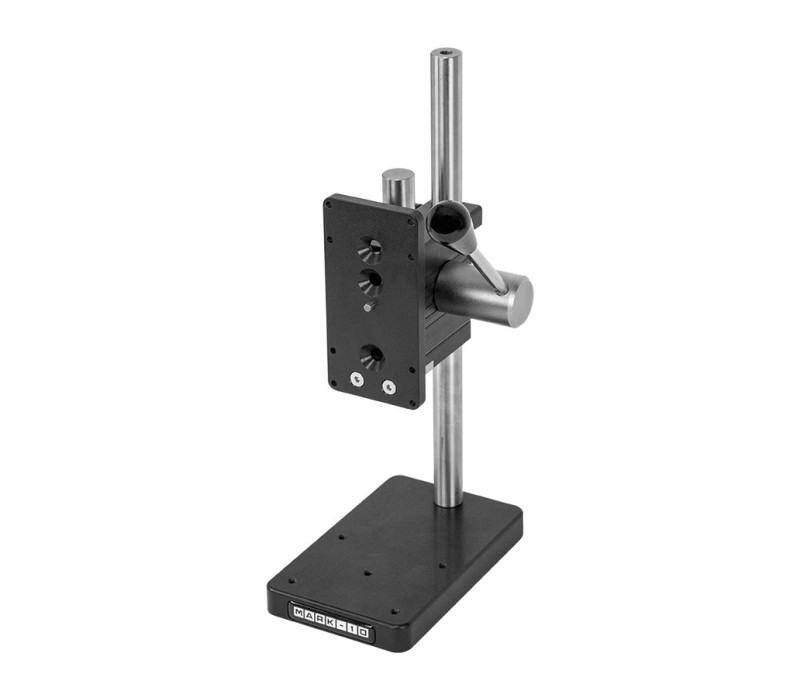

ES05 Mechanische Kraftprüfstation ohne Kraftmessgerät

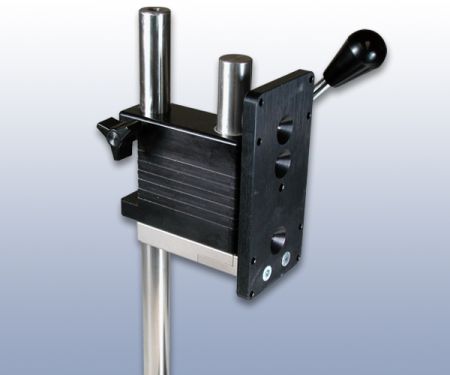

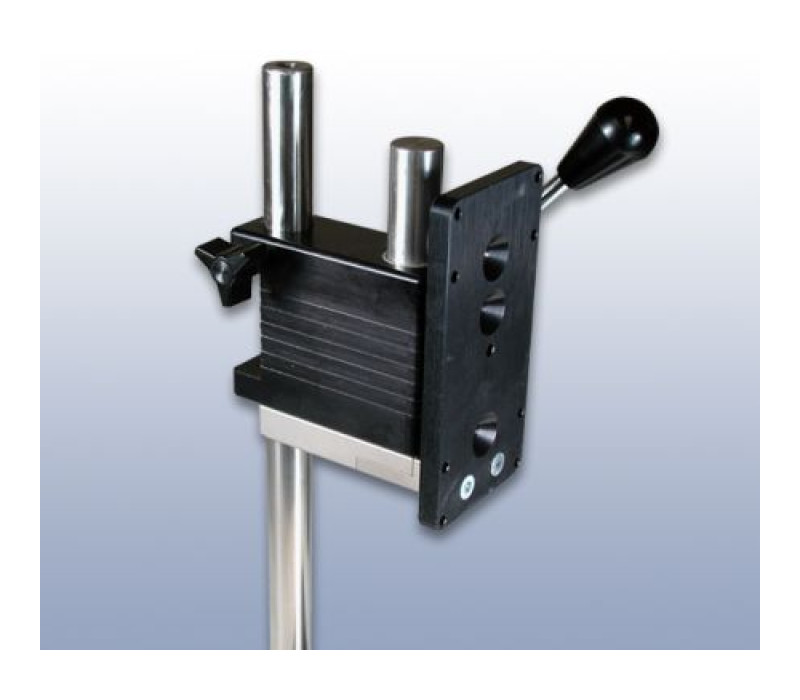

ES05 manueller Prüfstand mit Montierkopf und Hebel

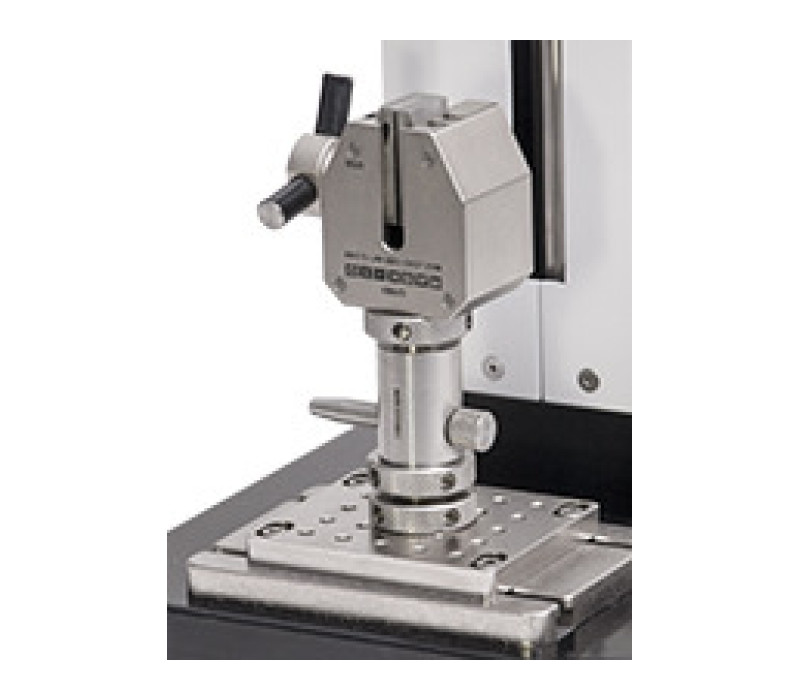

Optionale Augenende mit Griff auf der Basisplatte montiert

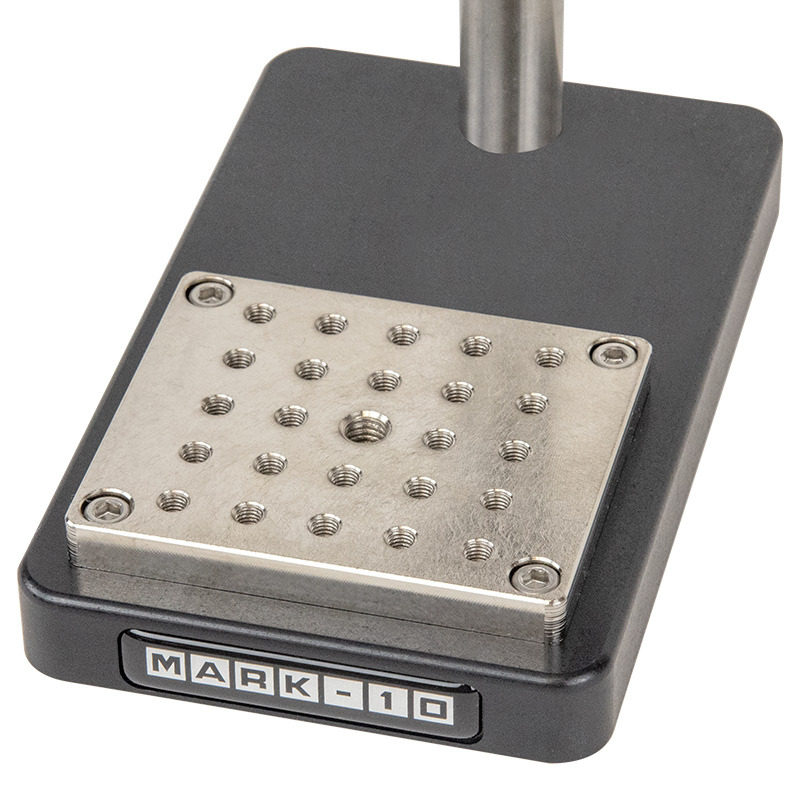

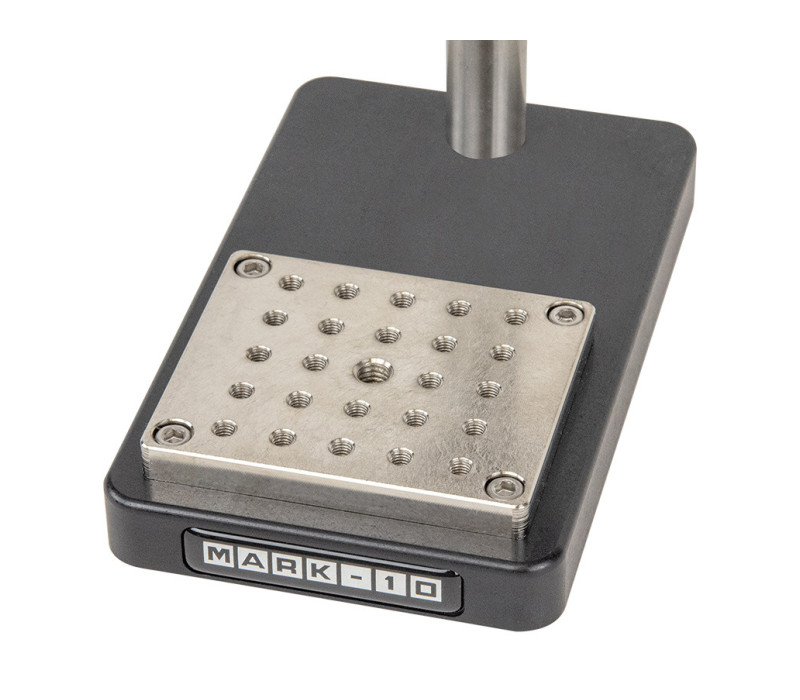

AC1060 - Die optionale Montageplatte enthält eine Matrix aus Gewindebohrungen zur Befestigung von Griffen und Vorrichtungen.

ES05 Manueller Prüfstand - nur für Kompressionskraft

Entdecken Sie den ES05, einen manuellen Prüfstand für Drucktests mit einer Kapazität von bis zu 150N /15 KG, ideal für eine Vielzahl industrieller und wissenschaftlicher Anwendungen. Dieses Modell kombiniert ein kompaktes Design mit einem federbelasteten Hebelmechanismus, der wiederholbare und präzise Tests für verschiedene Proben ermöglicht.

Hauptmerkmale:

Vielseitige Anwendung: Ideal für die Prüfung der Schaltkontaktaktivierung, kleiner Federn, Peel-Tests und mehr.
Kompakte und leichte Bauweise: Perfekt für beengte Arbeitsbereiche und dank seines geringen Gewichts leicht transportierbar für Vor-Ort-Prüfungen oder den schnellen Wechsel zwischen Testbereichen.
Verstellbarer Hebelmechanismus: Kann entlang der Säule verschoben werden, um verschiedene Proben zu testen.
Effiziente manuelle Bedienung: Ausgestattet mit einem federbelasteten Hebel für konsistente und wiederholbare Tests.

Wichtige Vorteile:

Einfache Bedienung: Die intuitive Benutzeroberfläche ermöglicht eine problemlose Nutzung für Anwender aller Erfahrungsstufen.
Robuste Konstruktion: Entwickelt für den anspruchsvollen Einsatz in Industrie- und Laborumgebungen.

Für weitere Informationen darüber, wie der ES05 Prüfstand in Ihre Kraftmessprozesse integriert werden kann,
kontaktieren Sie uns.

€ 823,00

Jetzt bestellen

Mit Sprungfeder versehener Kontrollhebel ermöglicht wiederholbare Messungen
Hebelmechanismus kann der Länge der Säule nach positioniert werden
Montagelöcher zur Anbringung an Arbeitsflächen
Kompakte Größe
Optionale Grundplatte mit 25 #10-32 Schraublöchern zur Montage
Einbausatz auch für Kraftmessgeräte anderer Hersteller erhältlich
3 Jahre Garantie

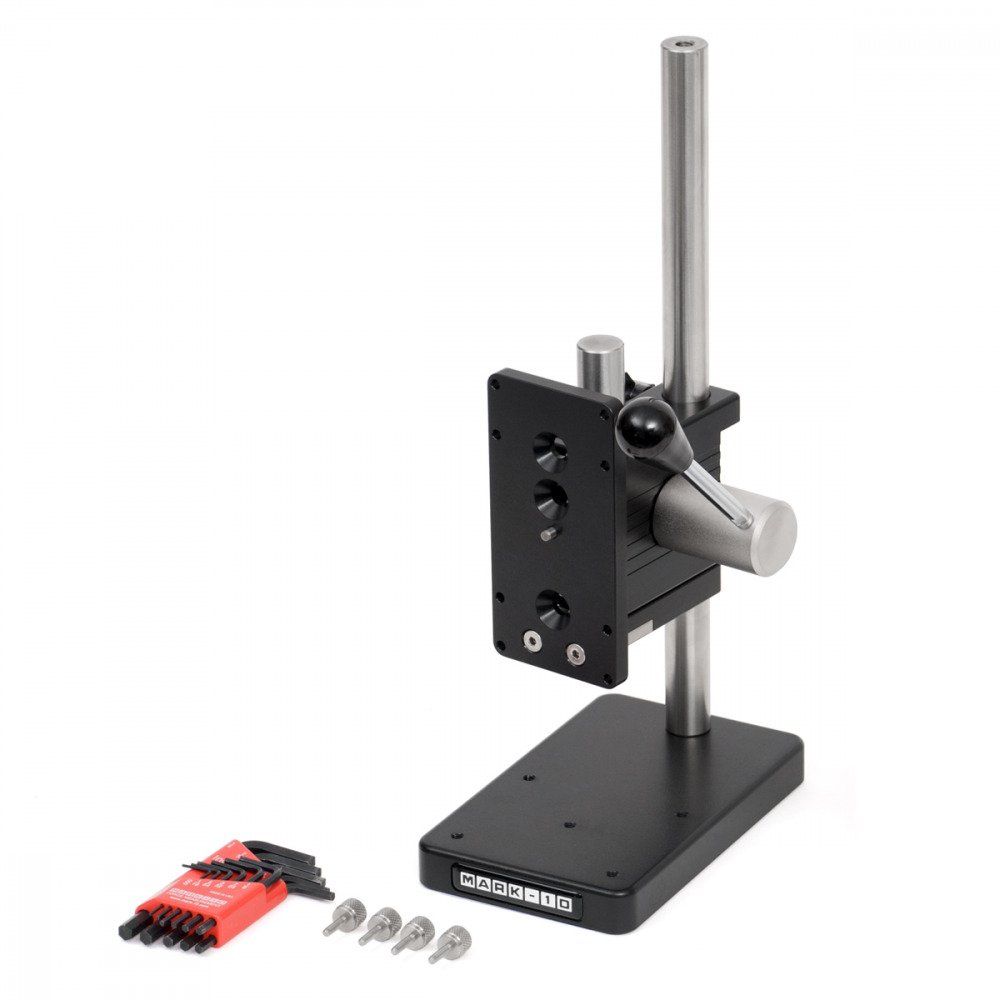

Der Prüfstand ES05 wird inklusive folgendem Zubehör geliefert:

4 Rändelschrauben für Kraftmessgerät
Ein Inbusschlüsselsatz

Manueller Prüfstandsvergleich

Modell	Kraftkapazität	Maximaler Prüfweg	Lademethode	Weg/Strecke	Maximaler Probenfreiraum
ES05	150N	38mm	Federhebel	25,4 mm pro Hebelumdrehung	223mm
ES10	500N	229mm	Federbelasteter Hebel	26,7mm / Hebeldrehung	229mm
ES20	500N	229mm	Oberes Handrad	1,5 mm pro Radumdrehung	229mm
ES30	1000N	330mm	Seitliches manuelles Rad	1,3 mm pro Radumdrehung	356mm
TSA750(H)	3750N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	Vertikal: 267 mm Horizontal: 368 mm
TSB100	500N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	330mm
TSC1000(H)	5000N	89mm	Inline-Handrad	2,5 mm pro Radumdrehung	Vertikal: 254 mm Horizontal: 330 mm
TSF(H)	5000N	102mm	Seitliches manuelles Rad	0,34 mm pro Radumdrehung	Vertikal: 356 mm Horizontal: 459 mm
- Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

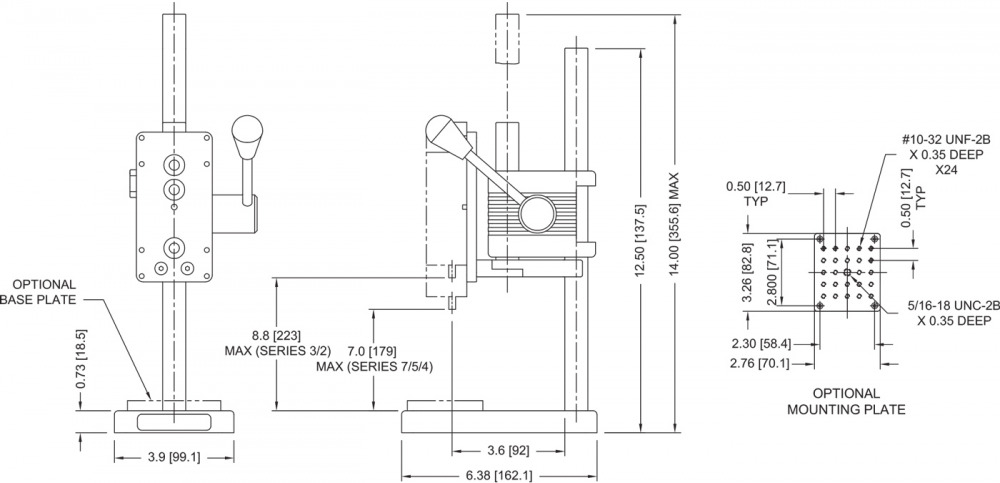

Maße

ES05 Manueller Druckkraftprüfstand

Alle Größen in Zoll und (mm)

Video

▶

ES05 Datenblatt

ES05 Benutzerhandbuch

ES05 Volumenmodell

Kapazität	15kg / 150N
Messabstand	38mm
Abmessungen	Siehe Abbildung oben
Gewicht	2,7kg
Passende Geräte	Series 3, 4, 5
Garantie	3 Jahre

Produkte

Artikel	Produkt	Preis	Menge	Aktion
131905	ES05 - Manual Test Stand - 15kg/150N	€ 823,00

Zubehör

Artikel	Produkt	Preis	Menge	Aktion
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00
137692	M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6	€ 106,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
