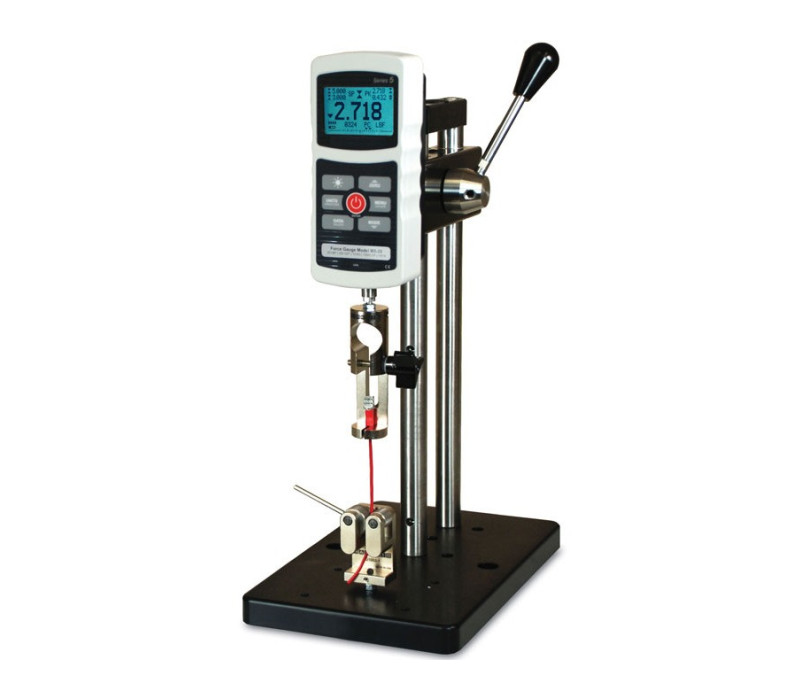

ES10 Manueller Prüfstand

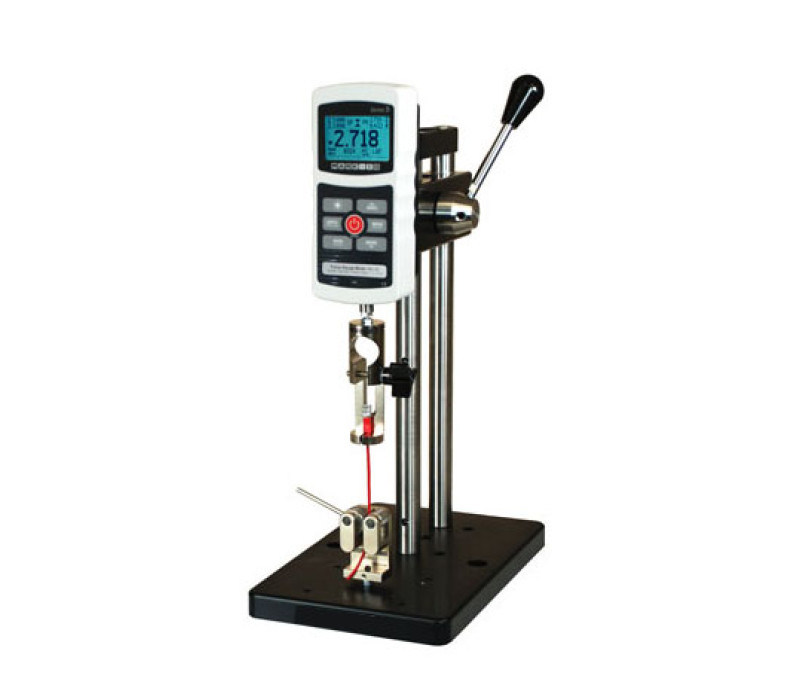

Der hebelbetätigte Prüfstand ES10 ist nützlich für schnelle Zug- und Druckprüfungen. Hier abgebildet mit digitalem Kraftmesser der Serie 5, Drahtklemmengriff G1001 und Doppelrollengriff G1002.

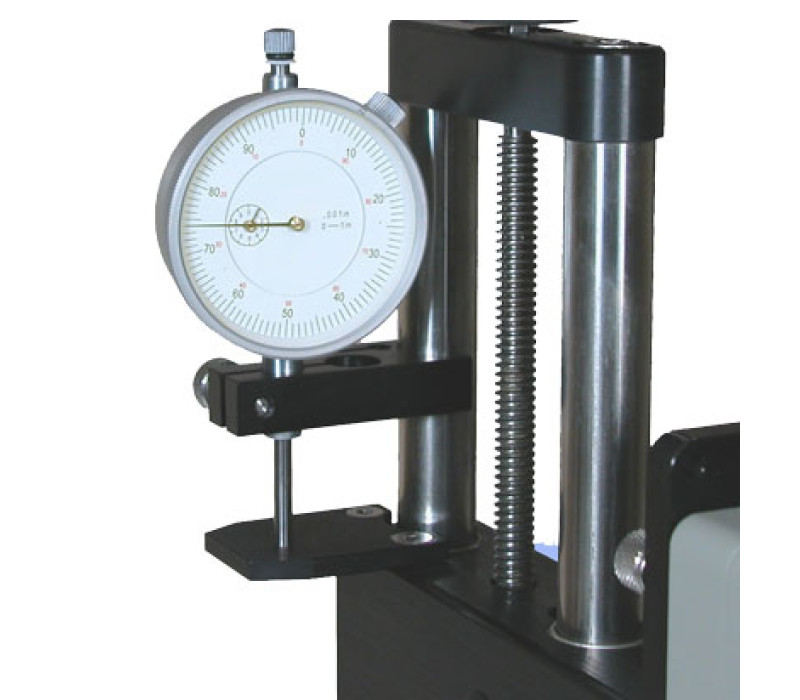

Optionaler Montagesatz ES001 für analoge Messuhren mit 25 mm Durchmesser. Der Montagesatz ist auch mit digitaler Messuhr und ohne Anzeige erhältlich.

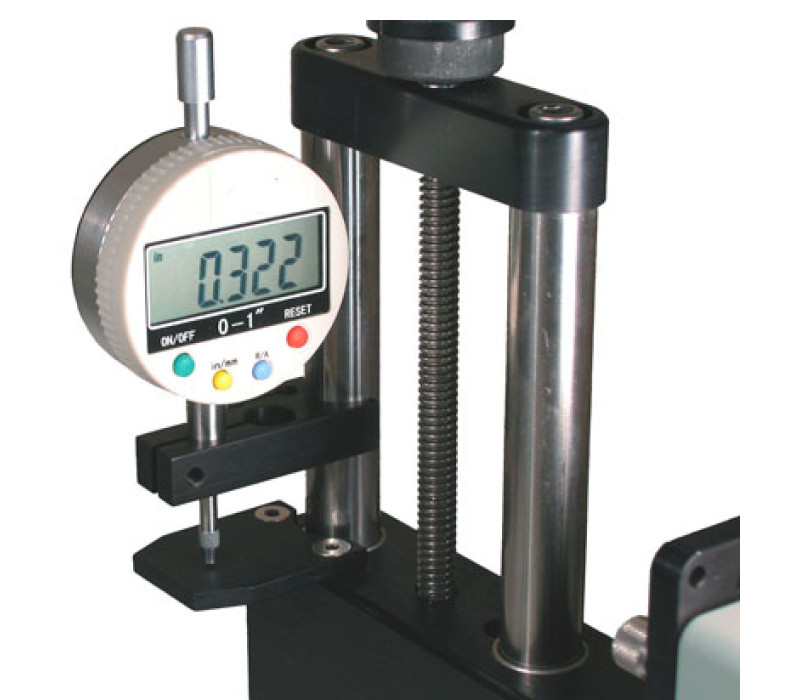

Optionale digitale Messuhr ES002 25 mm / 1“. Satz von Klammern ist auch ohne Anzeige erhältlich.

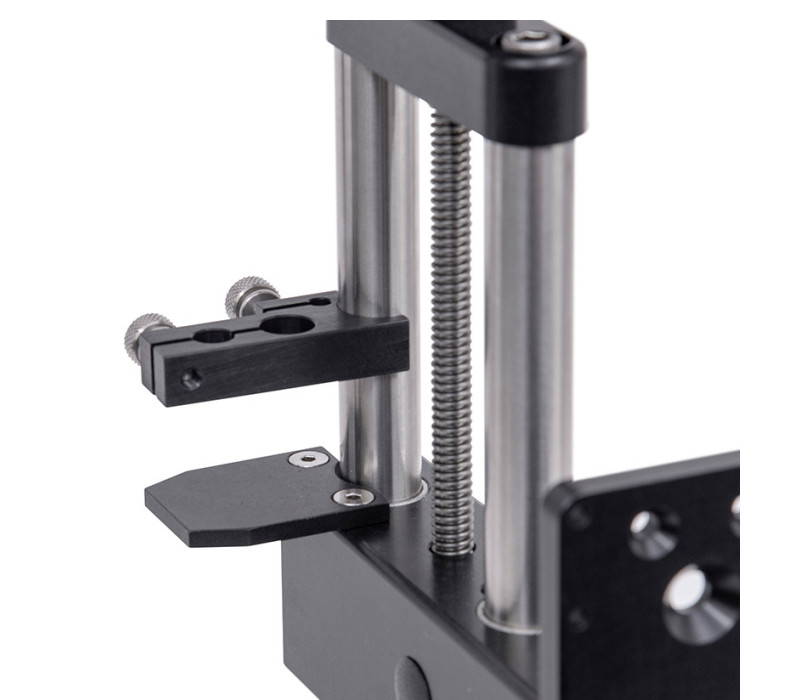

Der optionale Montagesatz für Messuhren, ohne Messuhr. Erhältlich in den Ausführungen mit 8 mm und 9,5 mm Durchmesser für den Schaft der Messuhr.

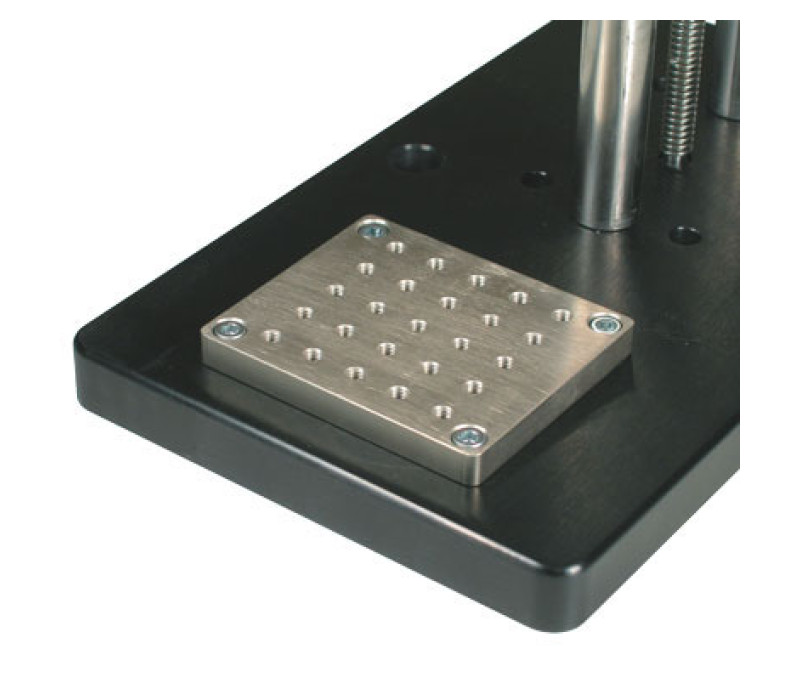

Die optionale AC1060-Montageplatte enthält eine Matrix von Gewindelöchern für die Montage von Griffen und Adaptern.

ES10 Manueller Prüfstand

Name: ES10 Manueller Prüfstand
SKU: 125945
Price: 823.00 EUR
Availability: PreOrder

Entdecken Sie die ES10, eine manuell bedienbare Druck- und Zugprüfmaschine, die sich ideal für Anwendungen eignet, die präzise Messungen und eine effiziente Raumnutzung erfordern. Dieses Gerät ist perfekt für Druckprüfungen mit einem Bereich von bis zu 38 mm und kann leicht an verschiedene Proben angepasst werden.

Besondere Merkmale: Kapazität und Konstruktion: Misst eine Kompression bis zu 150 N und ist mit einem einstellbaren Hebelmechanismus für verschiedene Probengrößen ausgestattet.
Vollständige Kompatibilität: Konzipiert für die Verwendung mit Mark-10-Kraftmessern und anderen Geräten, für Vielseitigkeit und Präzision (Adapter-Sets für Kraftmessgeräte anderer Marken erhältlich).

Praktische Vorteile: Kompakt und tragbar: Ideal für Labors mit begrenztem Platzangebot oder für mobile Anwendungen wie Prüfungen vor Ort.
Vielfältige Anwendungen: Von der Druckmessung bei Schalterbetätigung bis hin zu Schälprüfungen bietet dieser Prüfstand zahlreiche Funktionen.

Kontaktieren Sie uns für weitere Informationen darüber, wie der ES10 Prüfstand in Ihre Qualitätsprozesse integriert werden kann.

€ 823,00

Jetzt einkaufen

Kompaktes und leichtes Design für eine einfache Handhabung und geeignet für kleine Räume.
Gewindebohrungen für die Befestigung an einer Arbeitsplatte
Für eine angenehme Bedienung kann der Hebel kann auf 3 verschiedene Positionen eingestellt werden
Geeignet für die Messung von Zug- und Druckkraft.
Große Arbeitsfläche mit fünf #10-32 UNF Gewinden, um Testmaterial zu fixieren
Messuhr für den Hub ist optional erhältlich
Kann mit unseren Durometern der HP-Serie verwendet werden
Mit allen Mark-10 Messgeräten, Zubehören und Griffen kompatibel
Für zusätzliche Vielseitigkeit sind auch Adaptersätze für Leistungsmesser von Wettbewerbern erhältlich.

Das ES10 Mechanische Kraftmessgerät wird mit folgenden Komponenten geliefert:

Inbusschlüsselsatz
Hebel
4 Rändelschrauben zur Befestigung von Kraftmessgeräten

Manueller Prüfstandsvergleich

Modell	Kraftkapazität	Maximaler Prüfweg	Lademethode	Weg/Strecke	Maximaler Probenfreiraum
ES05	150N	38mm	Federhebel	25,4 mm pro Hebelumdrehung	223mm
ES10	500N	229mm	Federbelasteter Hebel	26,7mm / Hebeldrehung	229mm
ES20	500N	229mm	Oberes Handrad	1,5 mm pro Radumdrehung	229mm
ES30	1000N	330mm	Seitliches manuelles Rad	1,3 mm pro Radumdrehung	356mm
TSA750(H)	3750N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	Vertikal: 267 mm Horizontal: 368 mm
TSB100	500N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	330mm
TSC1000(H)	5000N	89mm	Inline-Handrad	2,5 mm pro Radumdrehung	Vertikal: 254 mm Horizontal: 330 mm
TSF(H)	5000N	102mm	Seitliches manuelles Rad	0,34 mm pro Radumdrehung	Vertikal: 356 mm Horizontal: 459 mm
- Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

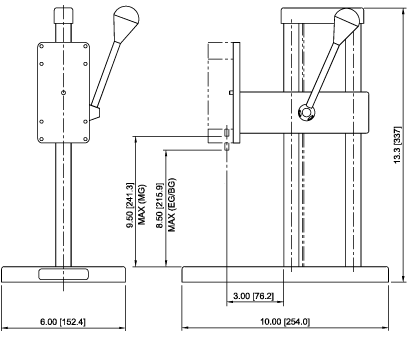

Abmessungen des manuellen Kraftmessgeräts ES10

Alle Maße sind in Zoll angegeben und mit [mm] ergänzt.

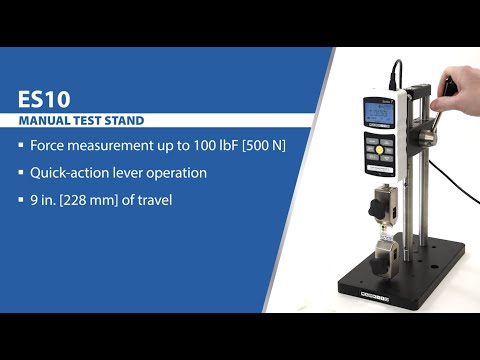

Video

▶

ES10 Benutzerhandbuch

ES10 solid model

Datenblatt ES20

Belastbarkeit:	500 N / 50 kg
Maximaler Hub:	229 mm
Abmessungen:	152 mm x 254 mm x 338 mm
Arbeitsweise:	Hebel (für angenehme Arbeitsweise kann der Hebel auf 3 verschiedene Positionen eingestellt werden)
Hubgeschwindigkeit:	26.7 mm / Hebeldrehung
Gewicht:	4,5 kg
Garantie:	3 Jahre
Versandgewicht	5,4 kg

Produkte

Artikel	Produkt	Preis	Menge	Aktion
126412	ES10 - Manual Test Stand - 100 lbF/500 N	€ 823,00

Zubehör

Artikel	Produkt	Preis

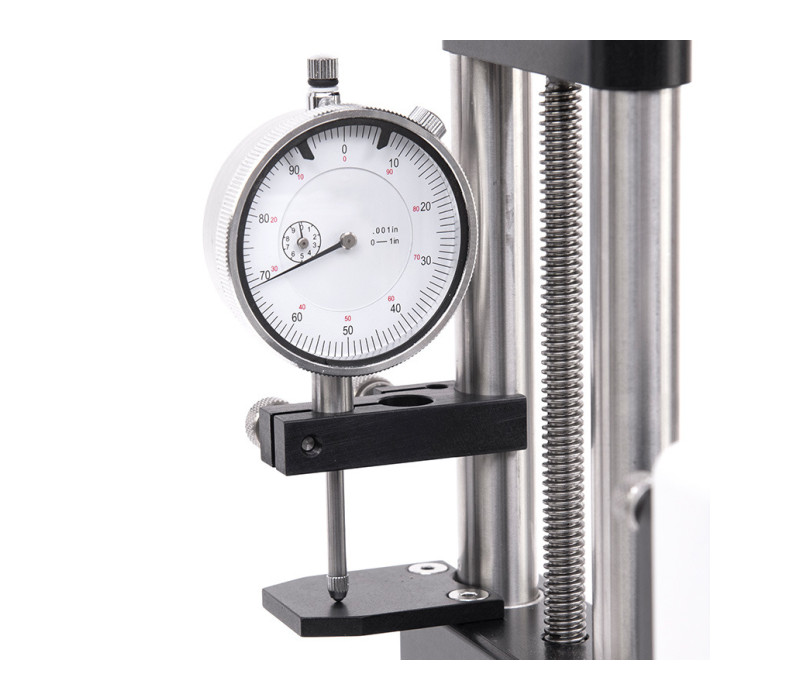

131906	ES001 - Analog Dial indicator kit for ES10/ES20	€ 170,00

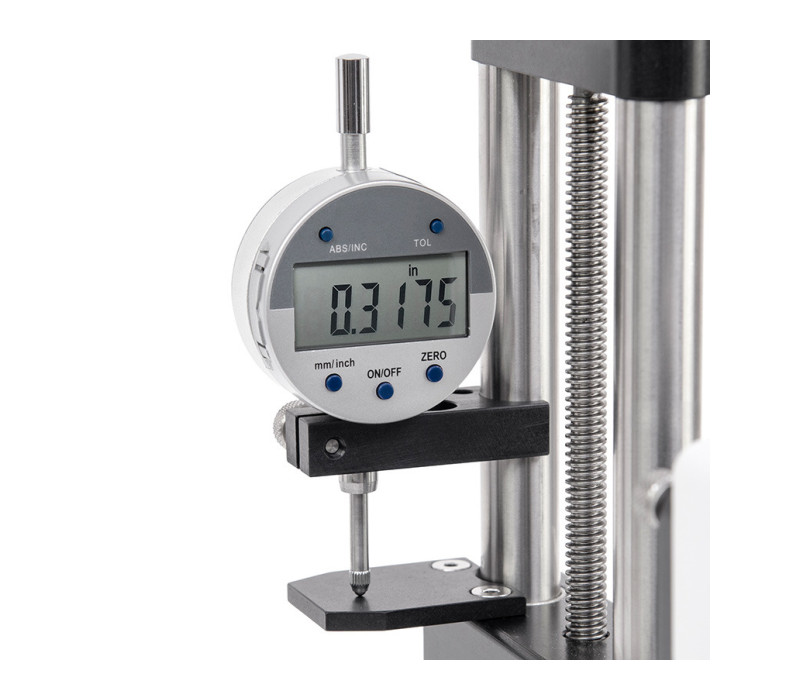

130406	ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm	€ 395,00
133347	ES001NI Set of brackets for indicator 9.5 mm dia. stem	€ 133,00
136791	ES001NI-8MM Set of brackets for indicator 8 mm dia. stem	€ 133,00
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
