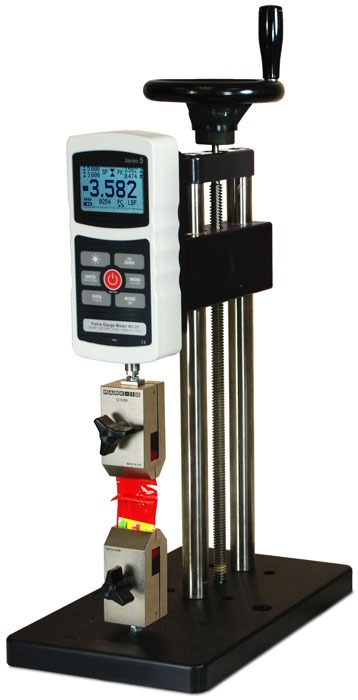

    ES20 Manueller Prüfstand

    Entdecken Sie den ES20, einen handradgesteuerten Prüfstand für Kräfte, der eine überlegene Bewegungssteuerung bei Zug- und Kompressionstests bietet. Mit einer Kapazität von bis zu 500N / 50 kg und einer Gesamtverfahrstrecke von 229 mm ist dieses Gerät ideal für eine Vielzahl von Anwendungen in Umgebungen mit begrenztem Platz.

    Hauptmerkmale:

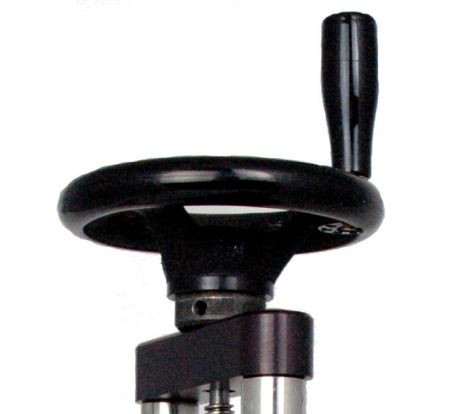

    • Vielseitigkeit und Präzision: Ausgestattet mit einem Handrad, das eine Feinjustierung der Bewegung ermöglicht und so präzise und konsistente Ergebnisse gewährleistet.
    • Kompakte Bauweise: Mit einem Gewicht von nur 4,5 kg und einer kompakten Struktur ist es perfekt für Labore und Werkstätten mit begrenztem Platzangebot.
    Fortschrittliche Merkmale:

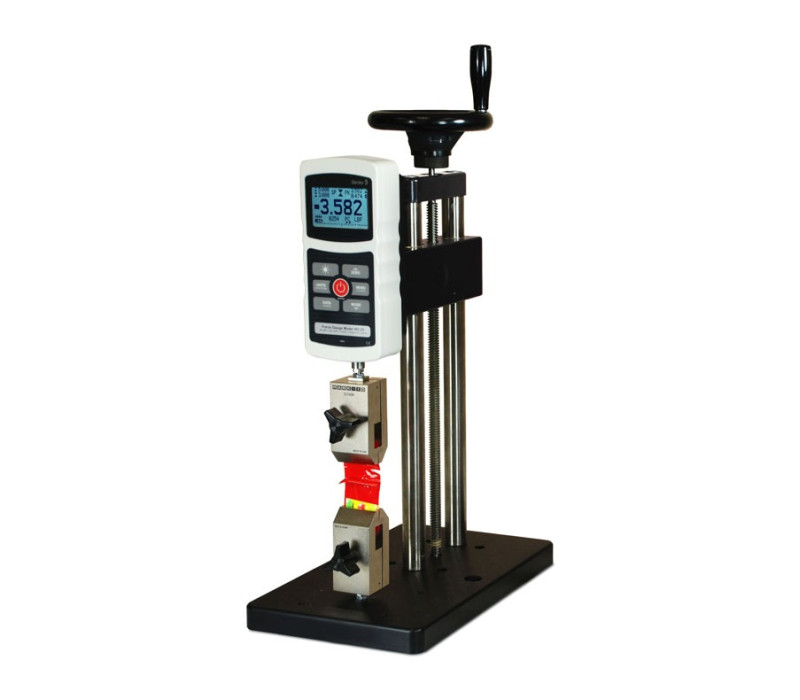

    • Breite Kompatibilität: Perfekt in Kombination mit den digitalen Kraftmessgeräten und Zubehörteilen von Mark-10, was die Einrichtung vollständiger Testlösungen erleichtert.

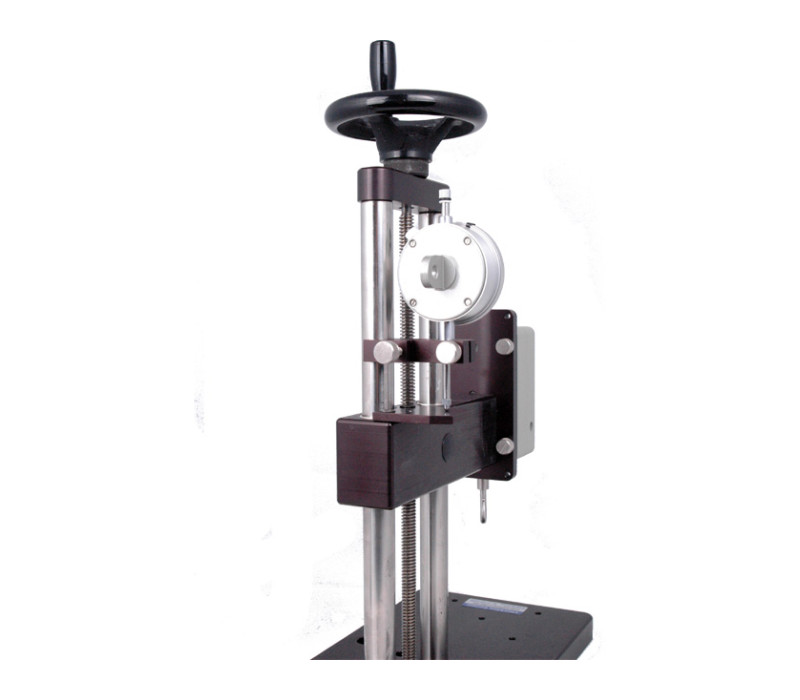

    • Individualisierungsoptionen: Erhältlich mit Kits zur Montage eines Zeigerindikators, der Flexibilität bei der Messung und der Verfolgung von Verlagerungen bietet.


    Für weitere Informationen darüber, wie der ES20 Ihre Kraftmessungen verbessern kann, kontaktieren Sie uns.
    € 888,00
    Jetzt bestellen

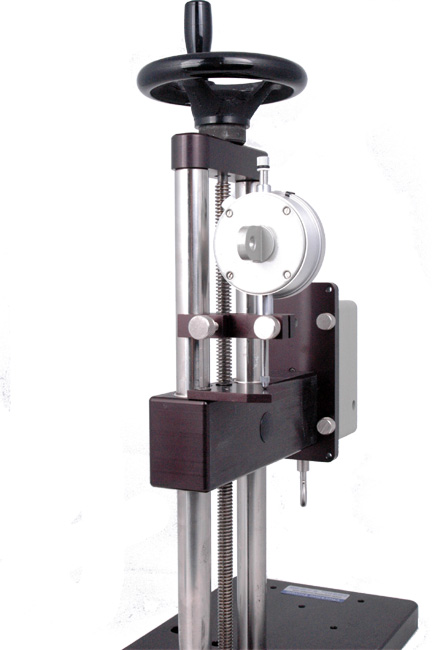

    • Messuhr optional erhältlich
    • Große Arbeitsfläche für feste Montage
    • 5 extra Gewindelöcher für feste Montage vorhanden
    Lieferumfang

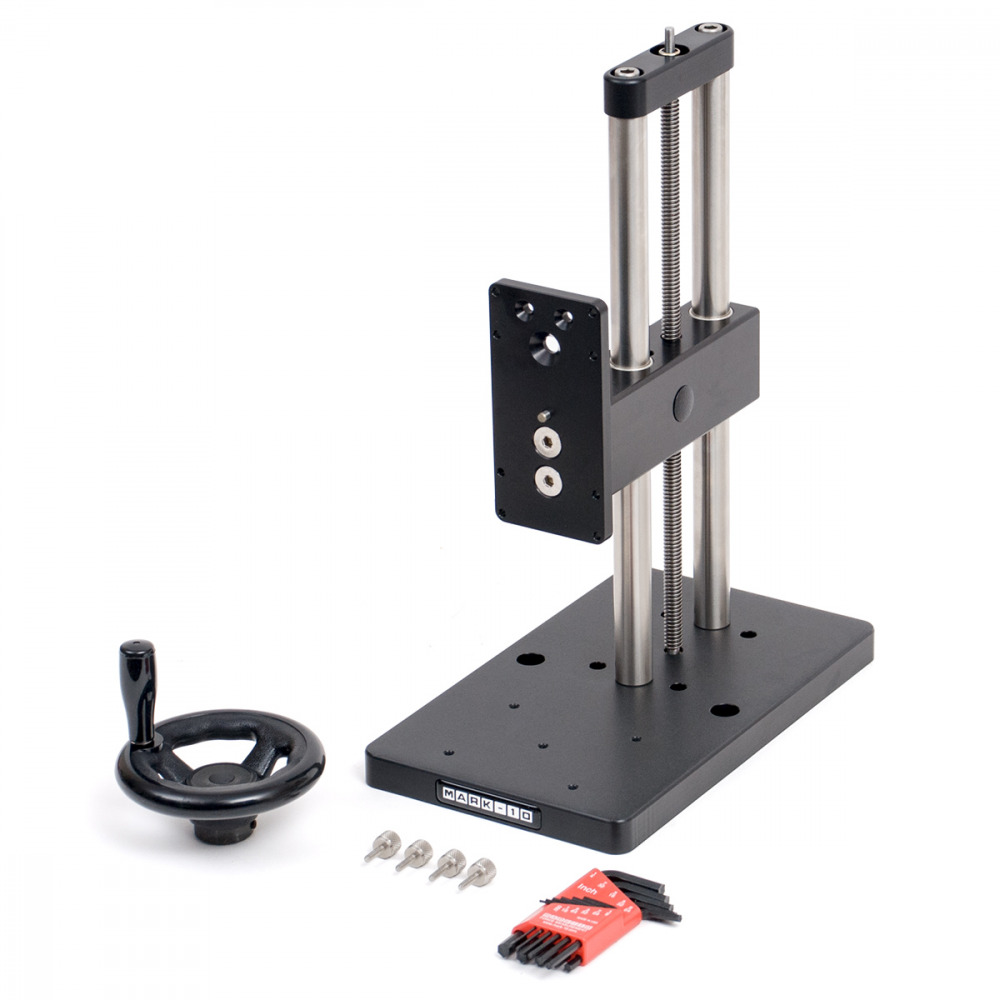

    Der manuelle Kraftprüfstand ES20 wird geliefert mit:

    •  Inbusschlüsselsatz

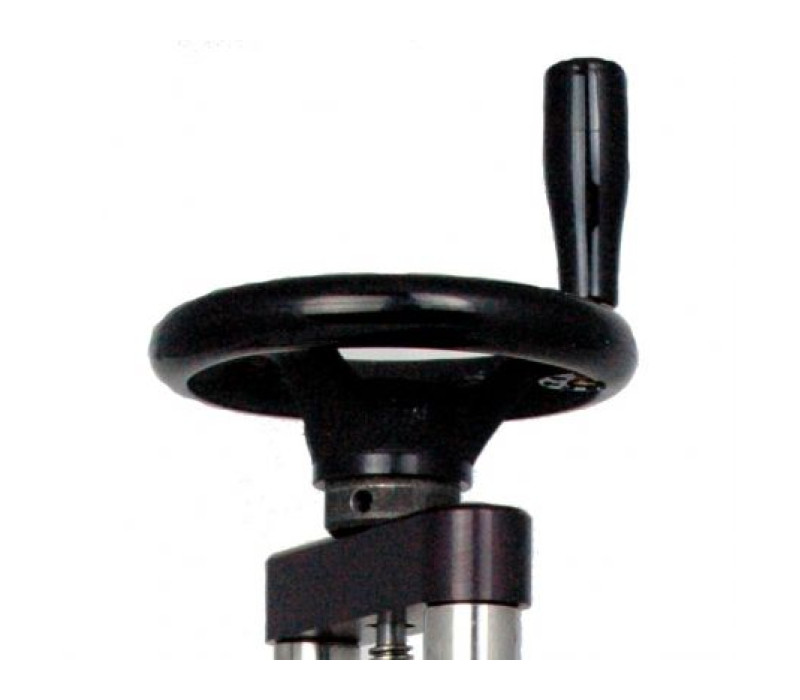

    •  Handrad
    • 4 Rändelschrauben  für Kraftmessgerät

    Manueller Prüfstandsvergleich

    ModellKraftkapazitätMaximaler PrüfwegLademethodeWeg/StreckeMaximaler Probenfreiraum
    ES05150N38mmFederhebel25,4 mm pro Hebelumdrehung223mm
    ES10500N229mmFederbelasteter Hebel26,7mm / Hebeldrehung229mm
    ES20500N229mmOberes Handrad1,5 mm pro Radumdrehung229mm
    ES301000N330mmSeitliches manuelles Rad1,3 mm pro Radumdrehung356mm
    TSA750(H)3750N95mm with travel stops
    152 without travel stops    		Zahnstangenhebel, einstellbar in 30°-Schritten76,2 mm pro HebelumdrehungVertikal: 267 mm
    Horizontal: 368 mm
    TSB100500N95mm with travel stops
    152 without travel stops    		Zahnstangenhebel, einstellbar in 30°-Schritten76,2 mm pro Hebelumdrehung330mm
    TSC1000(H)5000N89mmInline-Handrad2,5 mm pro RadumdrehungVertikal: 254 mm
    Horizontal: 330 mm
    TSF(H)5000N102mmSeitliches manuelles Rad0,34 mm pro RadumdrehungVertikal: 356 mm
    Horizontal: 459 mm
    - Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör.
    - Säulenverlängerungen sind für alle Modelle außer ES05, ​​ES10 und ES20 erhältlich.
    - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

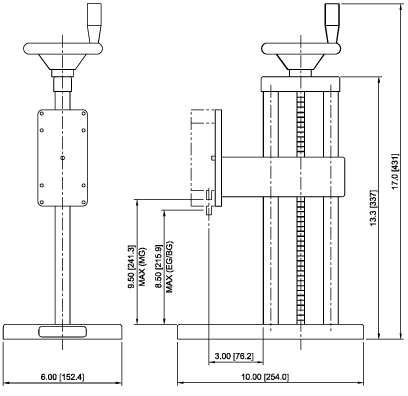

    Abmessungen-ES20
    Abmessungen-ES20

    Größenangaben für den manuellen Kraftprüfstand ES20

    Alle Größen in Zoll und (mm)

    Video
    Video Preview for ID: m9D3aJSqbc8
    ▶
    Datenblatt ES20
    Bedienungsanleitung ES20
    ES20-Vollmodelle
    Ladekapazität:500 N, 50kg
    Messabstand:0-229 mm
    Arbeitsweise:An der Oberseite befestigtes Handrad
    Hubgeschwindigkeit:1,5 mm pro Umlauf
    Abmessungen:152 mm x 254 mm x 431 mm
    Gewicht:4,5 kg
    Garantie:3 Jahre

    Ähnliche Produkte

    Ähnliche Produkte durchsuchen

    Series-3 Digitales Kraftmessgerät

    Series-3 Digitales Kraftmessgerät

    Series-4 Digitaler Kraftmesser mit Datenausgang

    Series-4 Digitaler Kraftmesser mit Datenausgang

    Series-5 Modernes, digitales Kraftmessgerät

    Series-5 Modernes, digitales Kraftmessgerät

    Zubehör

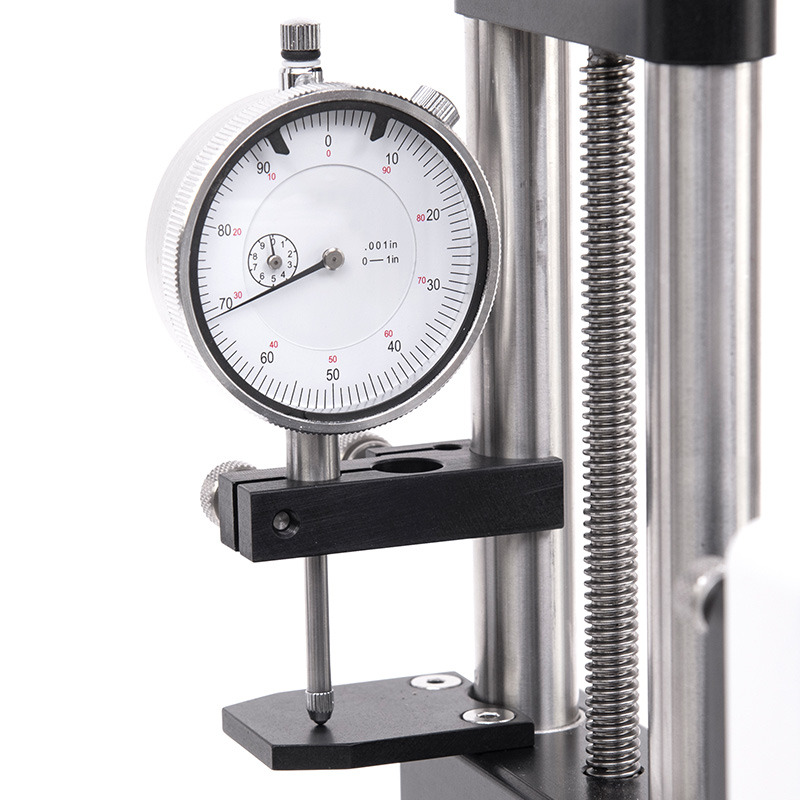

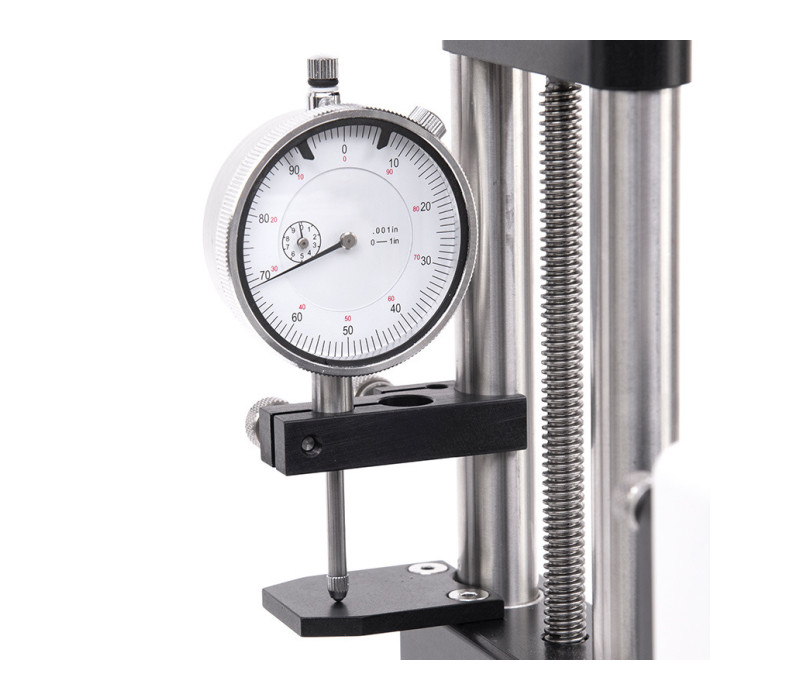

    ES001 Messuhr / Abstandsmesser
    ES001 Messuhr / Abstandsmesser

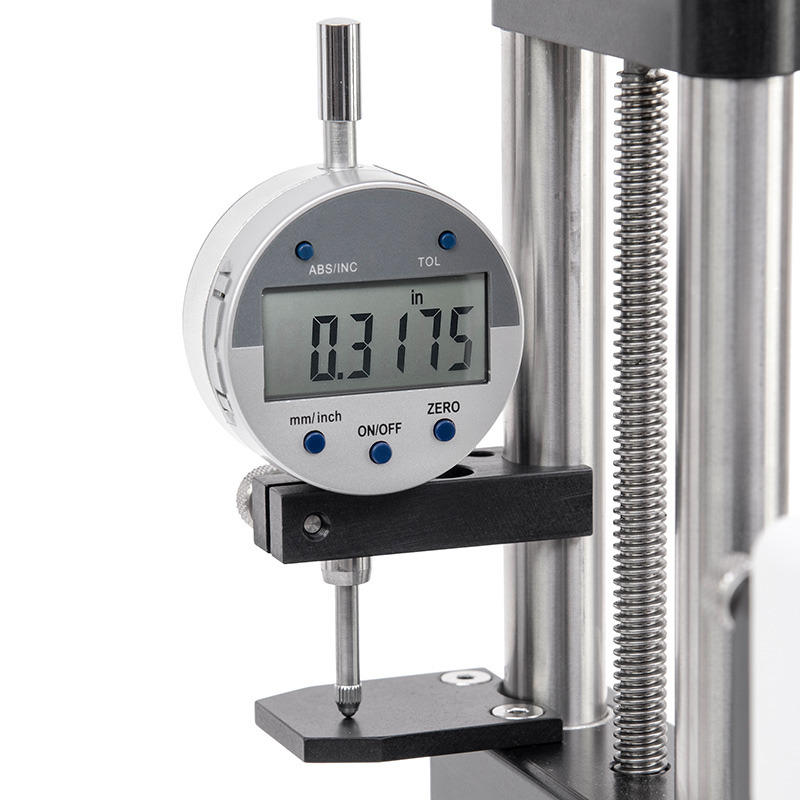

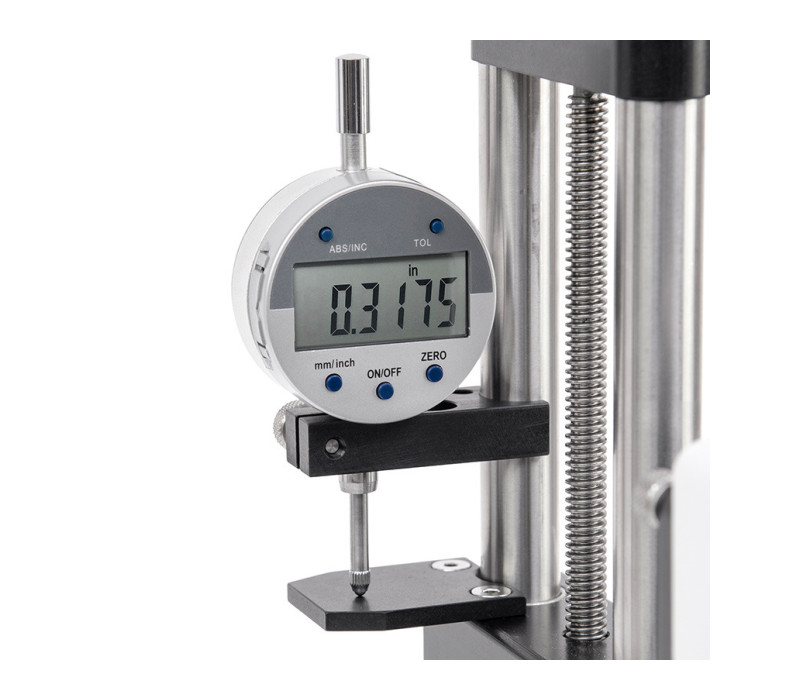

    ES002 Digitale Messuhr / Abstandsmesser
    ES002 Digitale Messuhr / Abstandsmesser

    Bestellen

    Produkte
    Artikel Produkt Preis  Menge Aktion
    126389ES20 - Manual Test Stand - 100 lbF/500 N € 888,00
    Zubehör
    Artikel Produkt Preis  Menge Aktion
    131906ES001 - Analog Dial indicator kit for ES10/ES20 € 166,00
    130406ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm € 386,00

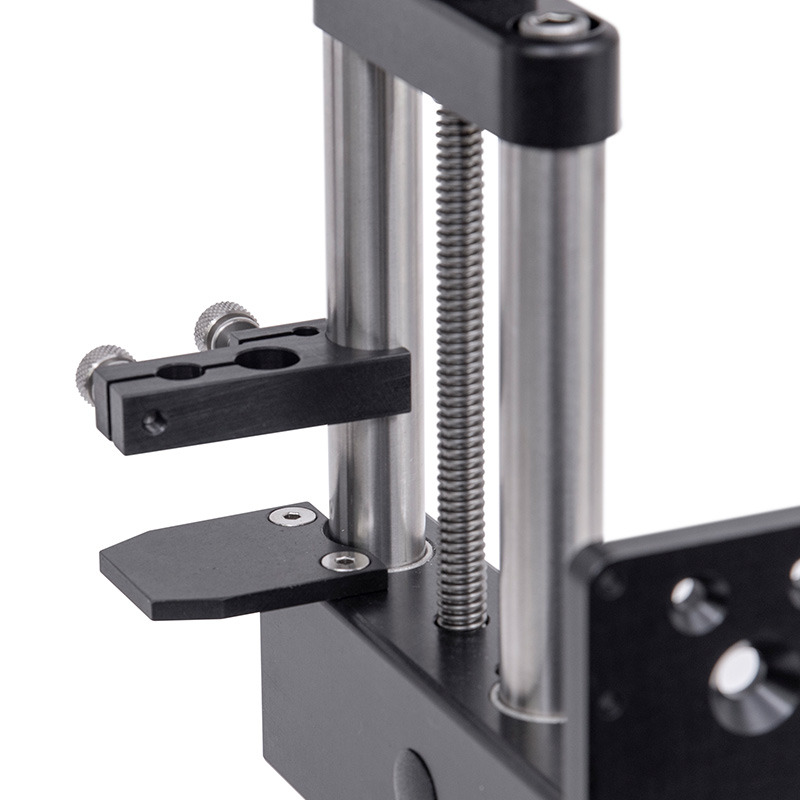

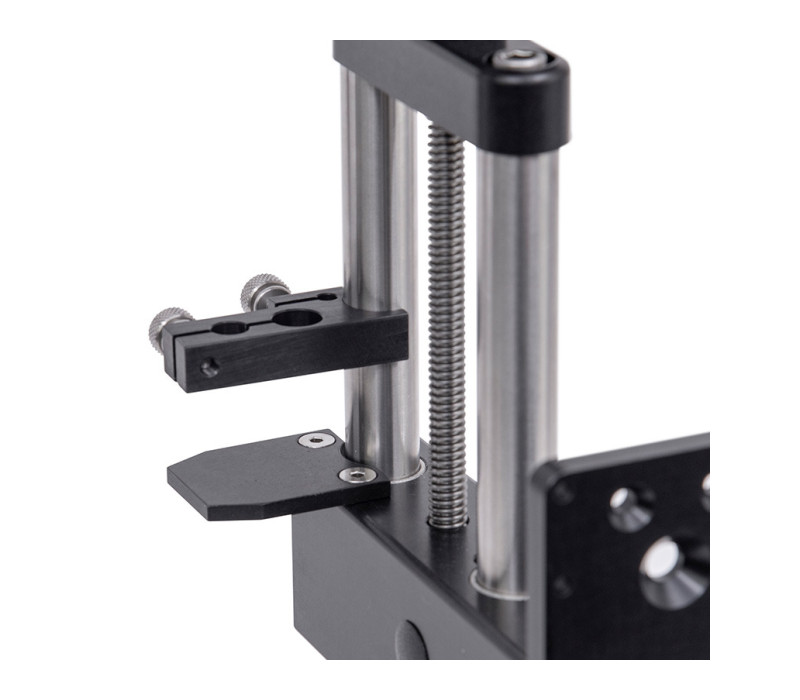

    133347ES001NI Set of brackets for indicator 9.5 mm dia. stem € 130,00
    136791ES001NI-8MM Set of brackets for indicator 8 mm dia. stem € 130,00

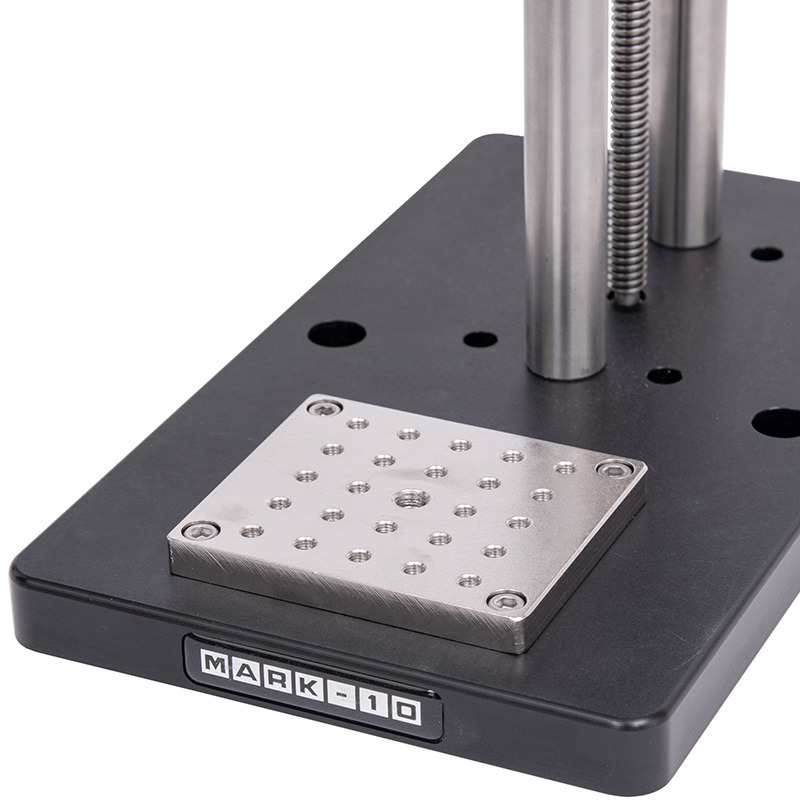

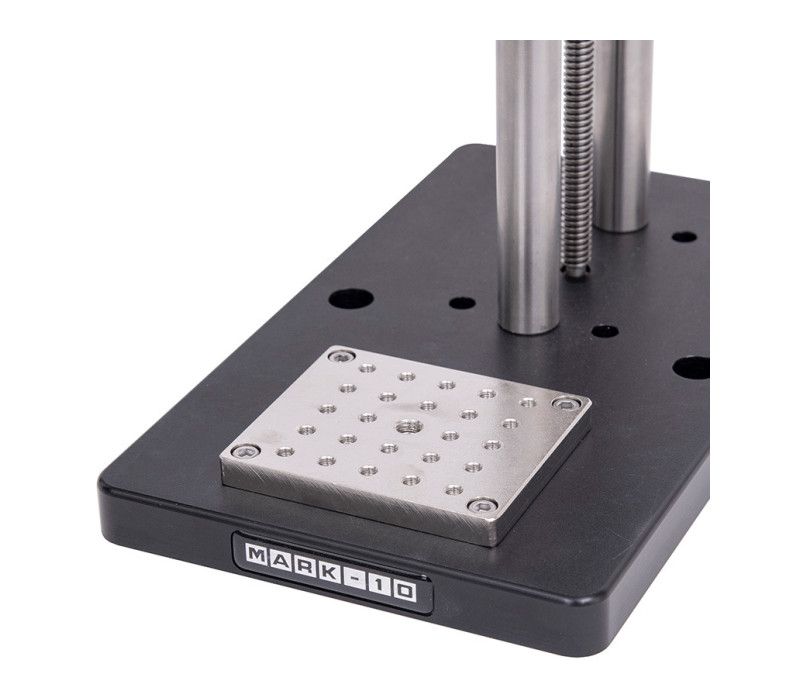

    136882AC1060 Base plate with matrix of threaded holes € 85,00
    137692M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6 € 106,00

    Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
    Produktstatus:
    Verfügbar: 1 - 3 Tage ,
    Lieferzeit: 1 - 3 Wochen ,
    Lieferzeit variiert, bitte kontaktieren Sie uns
