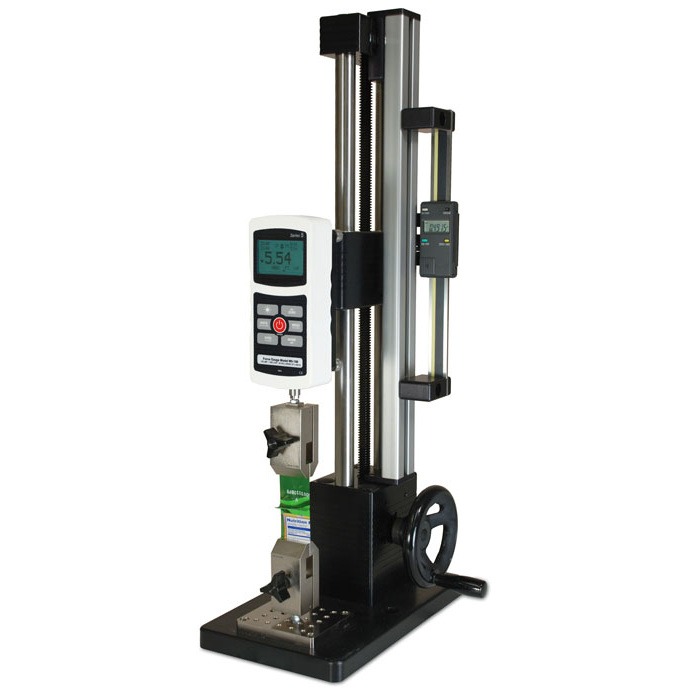

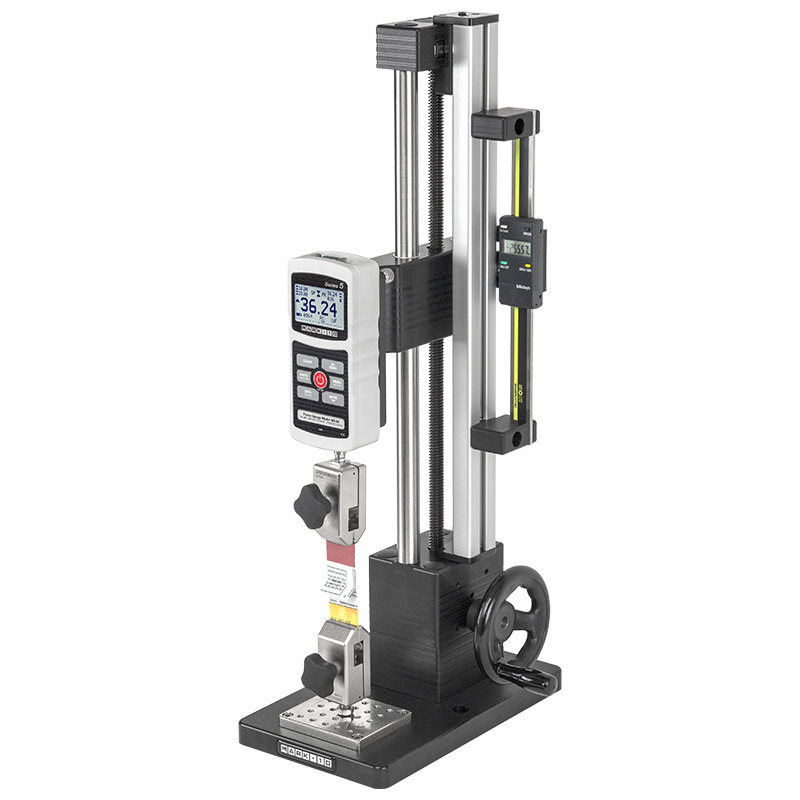

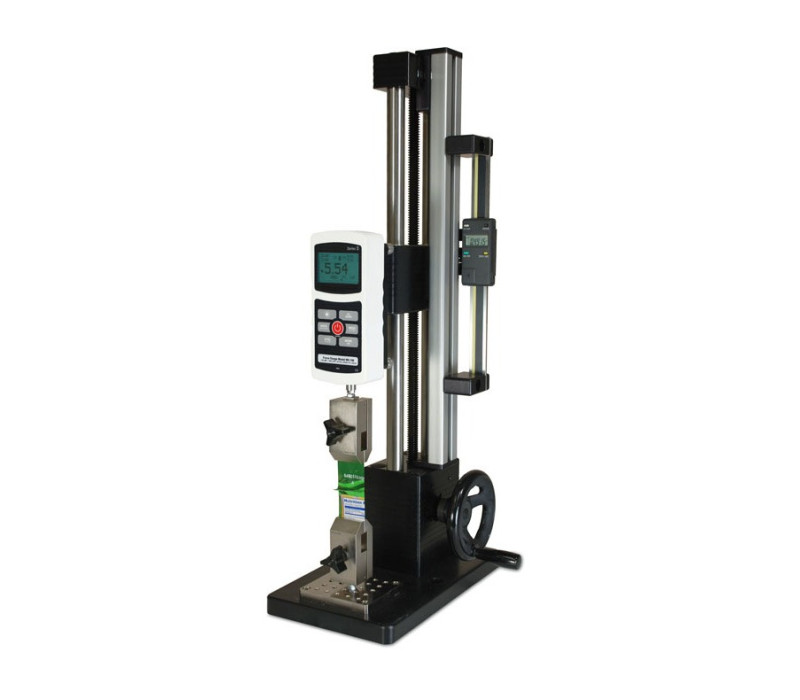

ES30 Kraft-Prüfstand mit Handradbedienung

Name: ES30 Kraft-Prüfstand mit Handradbedienung
SKU: 125947
Price: 1245.00 EUR
Availability: PreOrder

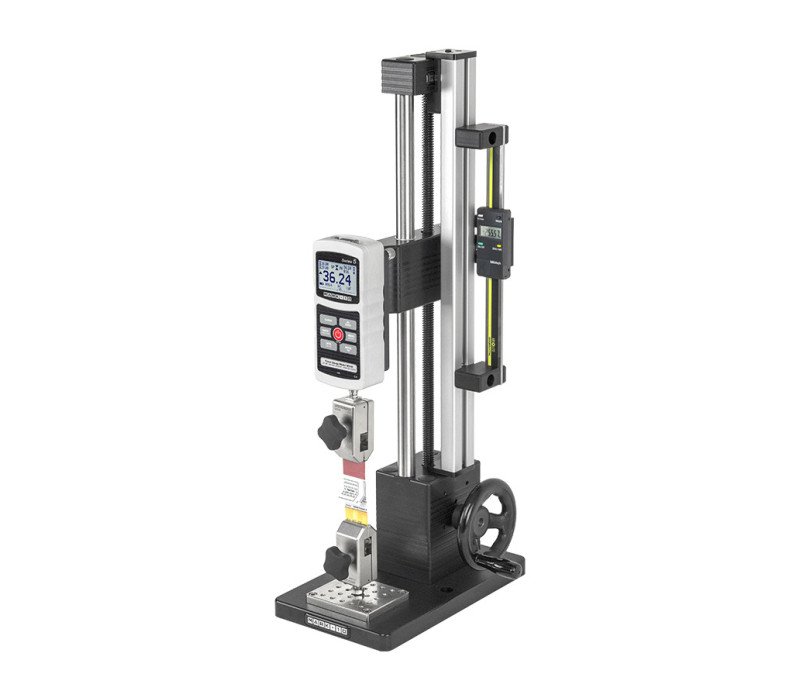

Entdecken Sie den ES30, einen manuellen Prüfstand für Zug- und Kompressionstests mit einer Kapazität von bis zu 1000 N und einem Verfahrweg von 330 mm. Dieses Modell ist dank des Handrades, das eine präzise Bewegungssteuerung ermöglicht, und des modularen Designs, das vielseitige Konfigurationen erlaubt, ideal für eine Vielzahl von Anwendungen.

Wichtige Merkmale:

Kapazität und Reichweite: Unterstützt bis zu 1000N / 100kg mit einer maximalen Verfahrstrecke von etwa 330mm, abhängig von dem verwendeten Gerät.
Effektive manuelle Bedienung: Mit einem seitlichen Handrad für genaue und wiederholbare Tests, anpassbar in verschiedenen Konfigurationen.

Besondere Merkmale:

Erweiterte Kompatibilität: Verwenden Sie jedes Mark-10 Kraftmessgerät zusammen mit Griffvorrichtungen, um eine vollständige Testlösung einzurichten.

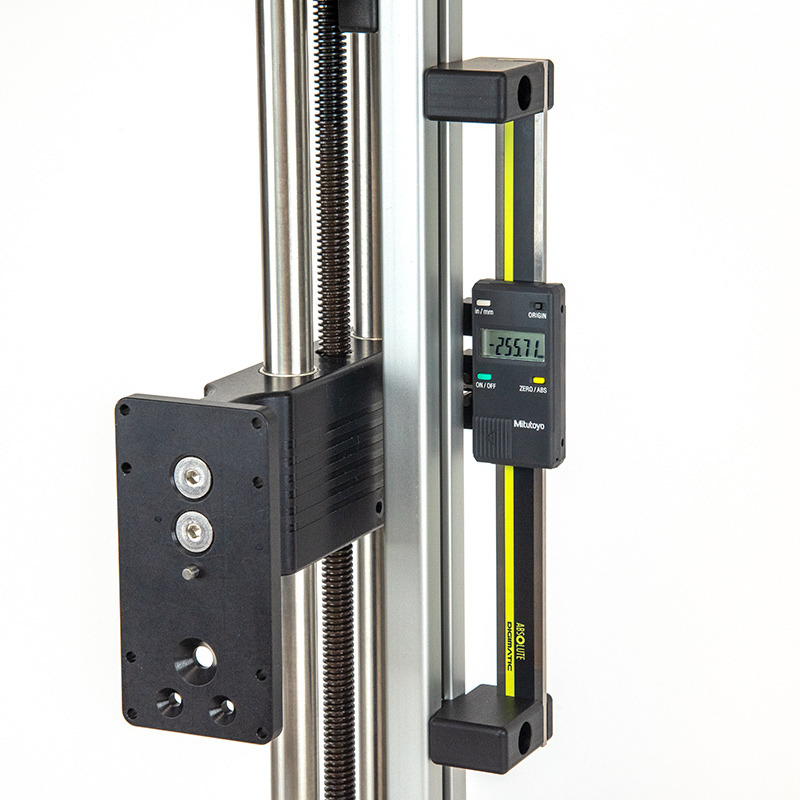

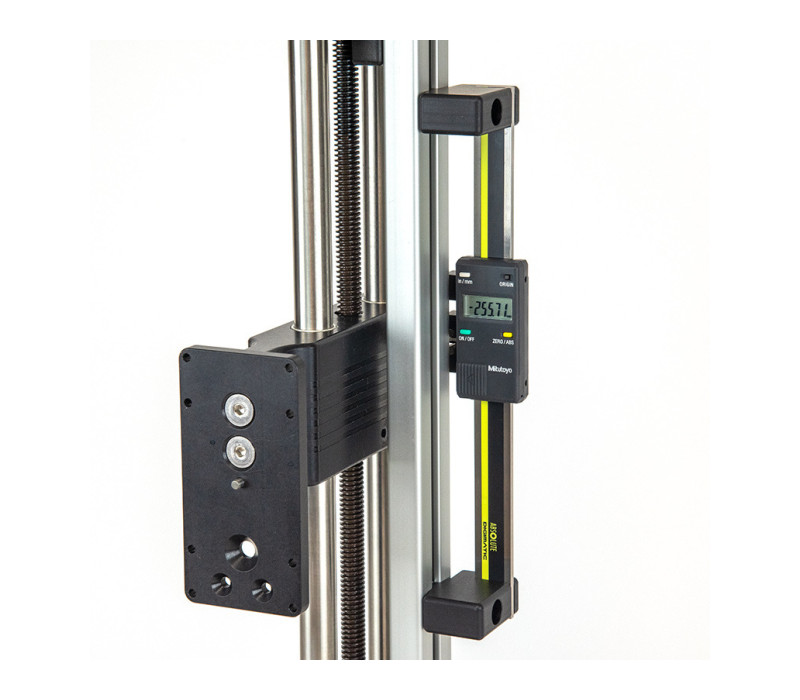

Individualisierungsoptionen: Inklusive digitalen Verfahrensanzeigen und Säulenerweiterungen, um Proben unterschiedlicher Größen zu berücksichtigen.

Erfahren Sie mehr darüber, wie der ES30 Prüfstand eine effektive Lösung für Ihre Messanforderungen sein kann, kontaktieren Sie uns.

€ 1.245,00

Jetzt einkaufen

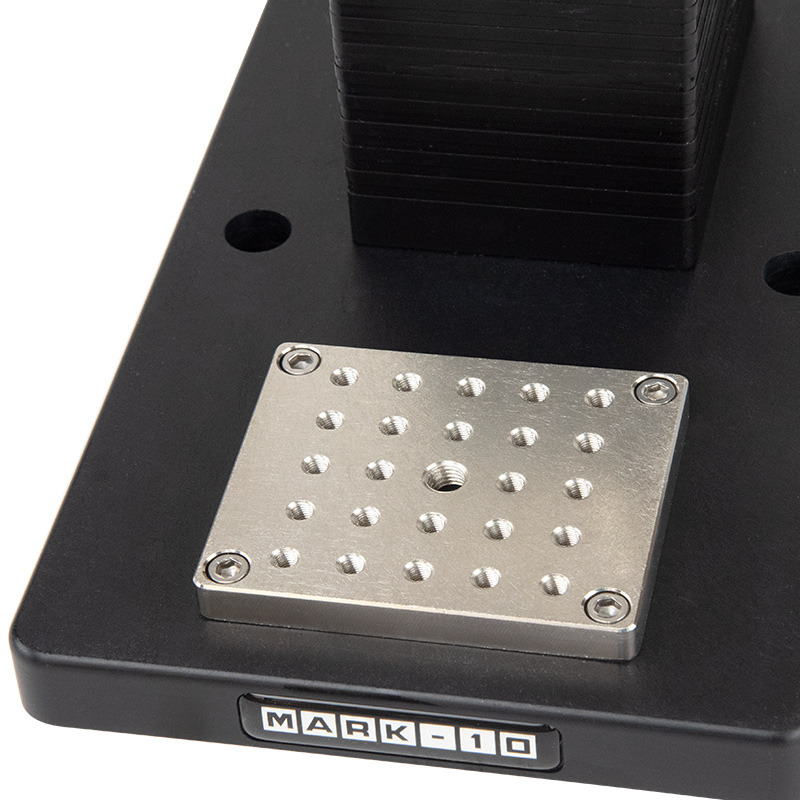

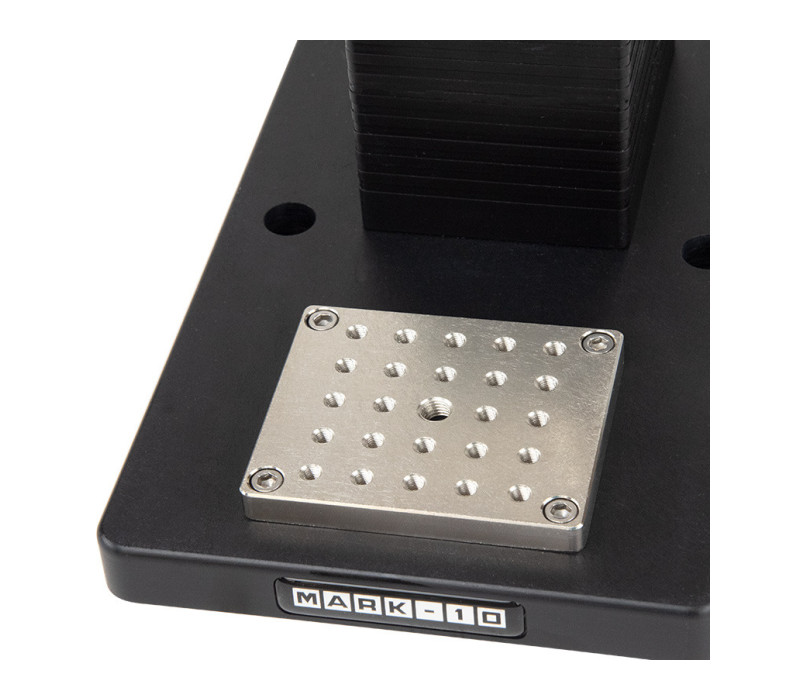

Extra Löcher zur Montage vorhanden
Maximale Kraft: 100 kg
3 Jahre Garantie
Bewegliches Konzept: Die Grundfläche kann bewegt werden, sodass der Prüfstand als Teil eines großen Systems oder für andere Montagen funktionieren kann.

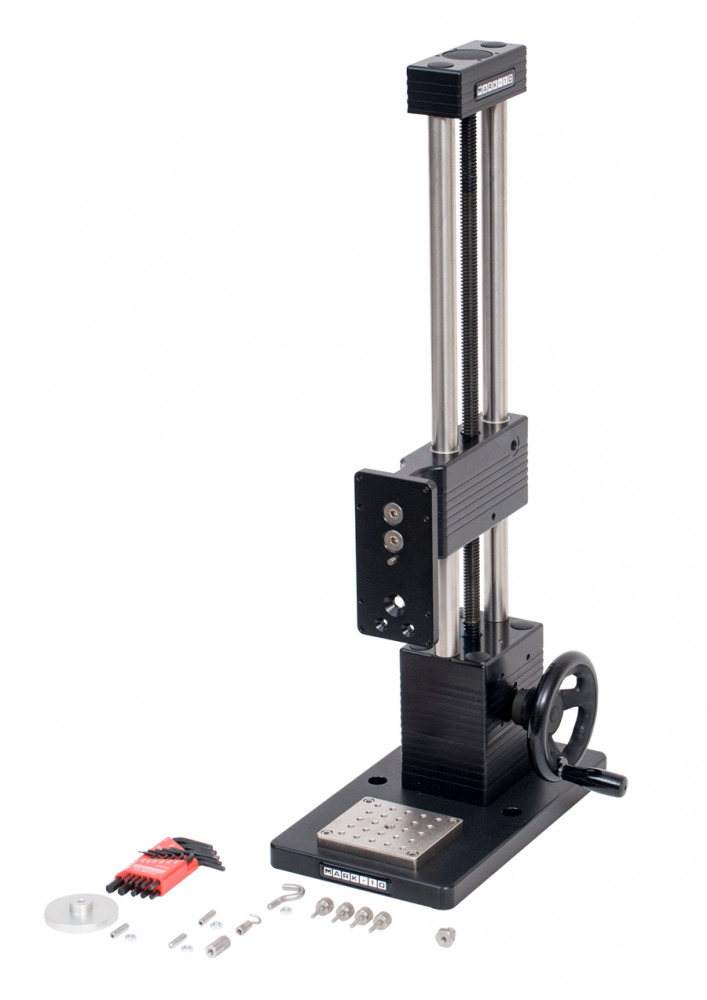

Der ES30 manuelle Prüfstand wird mit den folgenden Zubehörteilen geliefert:

G1009 Kompressionsplatte, 2” Durchmesser
G1028 kleiner Haken
G1030 Gewindeadapter, 5/16-18M auf #10-32F
G1038 mittlerer Haken
G1039 Kupplung, #10-32F/F
Handrad
4 Daumenschrauben für Kraftmessgerät
Inbusschlüssel-Set

Manueller Prüfstandsvergleich

Modell	Kraftkapazität	Maximaler Prüfweg	Lademethode	Weg/Strecke	Maximaler Probenfreiraum
ES05	150N	38mm	Federhebel	25,4 mm pro Hebelumdrehung	223mm
ES10	500N	229mm	Federbelasteter Hebel	26,7mm / Hebeldrehung	229mm
ES20	500N	229mm	Oberes Handrad	1,5 mm pro Radumdrehung	229mm
ES30	1000N	330mm	Seitliches manuelles Rad	1,3 mm pro Radumdrehung	356mm
TSA750(H)	3750N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	Vertikal: 267 mm Horizontal: 368 mm
TSB100	500N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	330mm
TSC1000(H)	5000N	89mm	Inline-Handrad	2,5 mm pro Radumdrehung	Vertikal: 254 mm Horizontal: 330 mm
TSF(H)	5000N	102mm	Seitliches manuelles Rad	0,34 mm pro Radumdrehung	Vertikal: 356 mm Horizontal: 459 mm
- Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

Maße

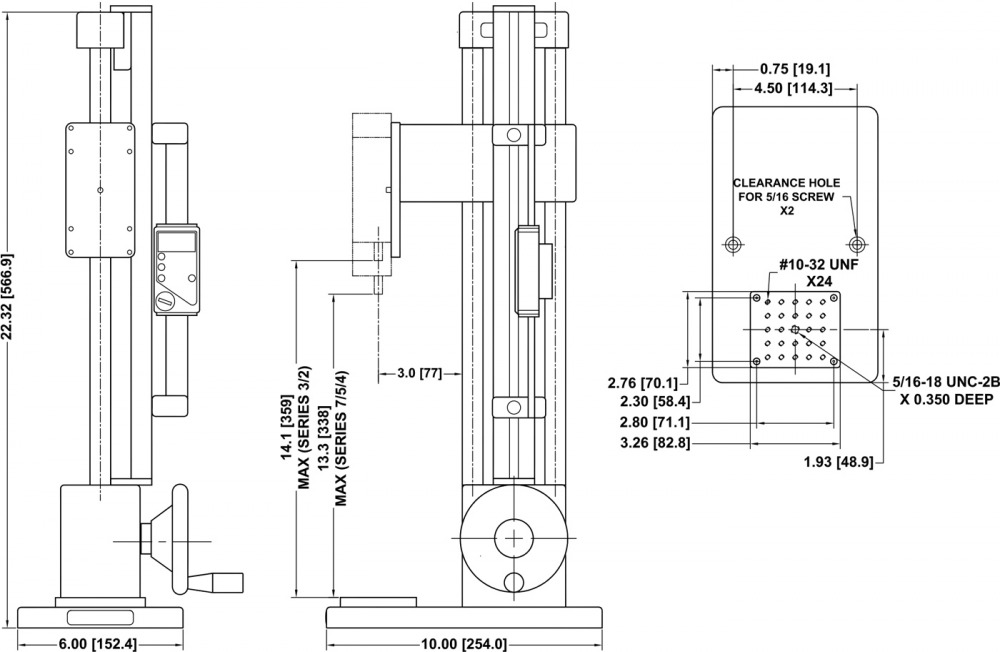

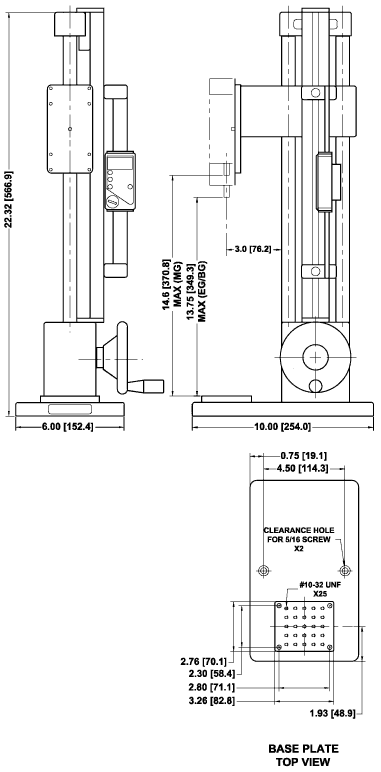

Größenangaben für den manuell betriebenen Kraftprüfstand ES30

Alle Größen in Zoll und (mm)

Video

▶

ES30 Datenblatt

ES30 Benutzerhandbuch

ES30 Solid-Modelle

Kapazität:	100 kg
Maximaler Messabstand:	330 mm
Bewegungsgeschwindigkeit:	1,37 mm pro Umlauf des Handrades
Gewicht:	8 kg
Abmessungen:	152 mm x 254 mm x 567 mm
Mitgeliefertes Zubehör:	kleiner Haken, mittelgroßer Haken, Kompressionsplatte (5cm dia.), Daumenschrauben um das Kraftmessgerät montieren zu können
Garantie:	3 Jahre
Kompatible Messgeräte:	jede Mark-10 Kraftmessgerät

Produkte

Artikel	Produkt	Preis	Menge	Aktion
126413	ES30 - Manual Test Stand - 200 lbF/1 kN	€ 1.245,00

Zubehör

Artikel	Produkt	Preis
135876	ESM001 - Digital Travel Display for ES30, 6" / 150 mm	€ 904,00
130489	ESM004 - Digital Travel Display for ES30, 12" / 300 mm	€ 1.745,00
131837	ESM003-1 Column extension for ES30, 6” / 150 mm	€ 174,00
131838	ESM003-2 Column extension for ES30, 12” / 300 mm	€ 202,00
131839	ESM003-3 Column extension for ES30, 24” / 600 mm	€ 253,00
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00
137692	M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6	€ 106,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
