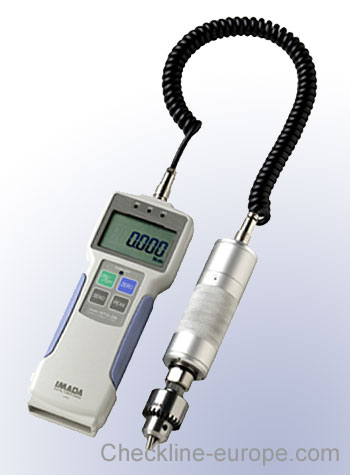

HTG2 Digitales Drehmomentmessgerät mit programmierbaren Sollwerten
Das Modell HTG2 Digitales Drehmomentmessgerät mit programmierbaren Sollwerten ist nicht mehr verfügbar und wurde durch das Modell HTG series ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.
Das digitale HTG2 Drehmomentmessgerät bietet programmierbare niedrige und hohe Sollpunkte für GO/NO-GO Messungen. Ein oranges Licht leuchtet bei Messungen unter dem niedrigen Sollwert auf, ein Grünes bei Messungen über dem Hochsollwert und ein rotes Licht bei Messwerten über dem hohen Sollwert.
Das HTG2 speichert bis zu 1000 Messwerte, die auf dem Display angezeigt oder über den seriellen Ausgang übertragen werden können. Mit dem Echt-Zeit Modus werden Drehmomentverläufe angezeigt. Der Höchstwertmodus zeigt die Spitzenwerte der Drehmomente an, die während des Messens erreicht werden. Auswählbare Einheiten sind lbf-in, kgf-cm und N-cm.

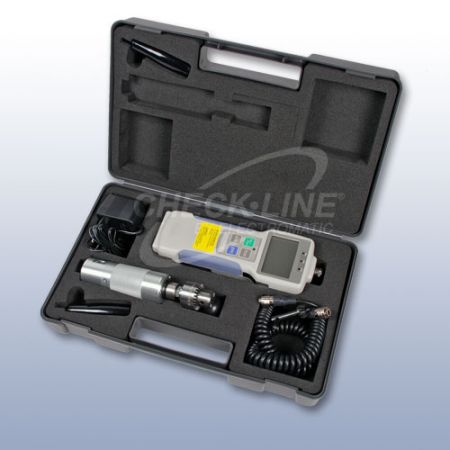

HTG2 Drehmomentmessgeräte werden als komplette Sets geliefert, in denen das Messgerät, der Sensor, 180 cm Kabel, AC Adapter und Lader und eine eingebaute wiederaufladbare NI-MH-Batterie, enthalten sind.
Das HTG2 speichert bis zu 1000 Messwerte, die auf dem Display angezeigt oder über den seriellen Ausgang übertragen werden können. Mit dem Echt-Zeit Modus werden Drehmomentverläufe angezeigt. Der Höchstwertmodus zeigt die Spitzenwerte der Drehmomente an, die während des Messens erreicht werden. Auswählbare Einheiten sind lbf-in, kgf-cm und N-cm.
HTG2 Drehmomentmessgeräte werden als komplette Sets geliefert, in denen das Messgerät, der Sensor, 180 cm Kabel, AC Adapter und Lader und eine eingebaute wiederaufladbare NI-MH-Batterie, enthalten sind.
Merkmale
- Ergonomisches Design mit Anti-Rutsch-Griff und stabiler Metallkonstruktion
- Wählbare Einheiten: Pfund, Kilogramm oder Newton
- Speicher für 1000 Werte, die per PC übertragen werden können
- Überladungskapazität von 200% des Skalenendwerts
- Zwei einstellbare Modi:
-Echt-Zeit: Um geladene Einschaltstöße anzuzeigen.
- Höchstwertmodus: Um die Höchstwerte während des Messens festzuhalten. - Signal bei Überladung und Ausgabe
- Betrieb mit interner NiCad Batterie oder AC Adapter
- Betrieb sowohl im als auch gegen den Uhrzeigersinn
- Tara-Funktion
- Einschließlich NIST Kalibrierungszertifikat
- 2 Jahre Garantie
- ISO/IEC 17025 Zertifikat & Testdaten sind optional verfügbar
- RS-232, Digimatic und analoge Ausgänge
Drehmomentbereich
| Modell | Bereich | Capacity | Resolution | ||
| HTG2-4 | 70.00 ozf-in | 70.00 ozf-in | 0.01 oz-in | ||
| 5.000 kg-cm | 5.000 kg-cm | 0.001 Kg-cm | |||
| 50.00 N-cm | 50.00 N-cm | 0.01 N-cm | |||
| HTG2-15 | 15.00 lbf-in | 15.00 lbf-in | 0.01 lb-in | ||
| 20.00 Kg-cm | 20.00 Kg-cm | 0.01 Kg-cm | |||
| 200.0 N-cm | 200.0 N-cm | 0.1 N-cm | |||
| HTG2-40 | 40.00 lbf-in | 40.00 lbf-in | 0.01 lb-in | ||
| 50.00 Kg-cm | 50.00 Kg-cm | 0.01 Kg-cm | |||
| 500.0 N-cm | 500.0 N-cm | 0.1 N-cm | |||
| HTG2-85 | 85.00 lbf-in | 85.00 lbf-in | 0.1 lb-in | ||
| 100.0 Kg-cm | 100.0 Kg-cm | 0.1 Kg-cm | |||
| 1000 N-cm | 1000 N-cm | 1 N-cm | |||
| Bohrfuttergröße | ||
|---|---|---|
| Modell | Standard | Optional (*L) |
| HTG2-4 | 4mm / 0.160" | NA |
| HTG2-15 | 6,5mm / 0.260" | 13mm / 0.512" |
| HTG2-40 | 6,5mm / 0.260" | 13mm / 0.512" |
| HTG2-85 | 6,5mm / 0.260" | 13mm / 0.512" |
| *Für 13mm Bohrfutter zusätzlich "-L" bei Objektnummer #: HTG2-15L | ||
| Min/Max Probendurchmesser | ||
|---|---|---|
| Bohrfuttergröße | Min Probe | Max Probe |
| 4mm / 0.160" | 0,3mm / 0.012" | 4mm / 0.160" |
| 6,5mm / 0.260" | 0,5mm / 0.020" | 6,5mm / 0.260" |
| 13mm / 0.512" | 0,7mm / 0.028" | 13mm / 0.512" |

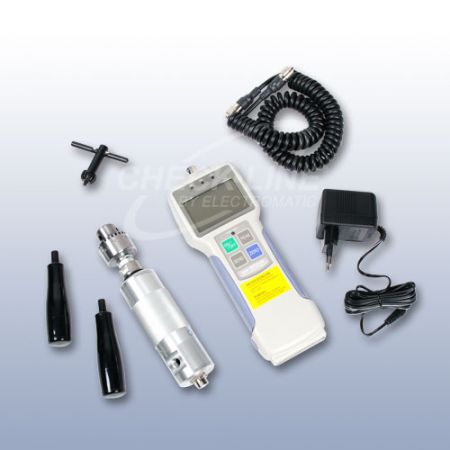

Lieferumfang:
Kraftmessgerät mit Sensor und Pin Spanner (Standardmodell TA-00), Verbindungskabel von 2m, Gebrauchsanweisung und Kalibrierungsbericht des Herstellers
Kraftmessgerät mit Sensor und Pin Spanner (Standardmodell TA-00), Verbindungskabel von 2m, Gebrauchsanweisung und Kalibrierungsbericht des Herstellers

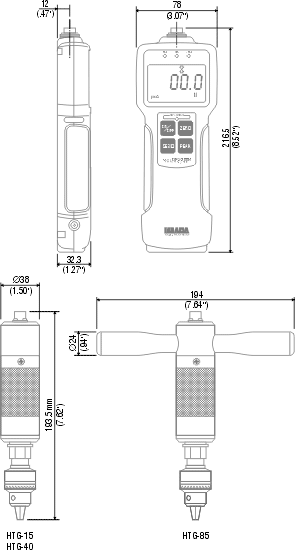

Abmessungen
SW-1 Datenerhebungssoftware für Kraft- & Drehmomentmesser
- Komplette statistische Prozesskontrolle und Graphen-Befähigung
- Automatisiert Ihre Datenerfassung
- Bietet eine fortlaufende Datenerhebung von allen Messungen mit einer Datentabelle sowie statistischen Informationen
Mehr Details
DID digitaler Drehmoment-Schraubendreher
- Programmierbare Höchst- und Tiefst-Sollwerte mit akustischem Signal und rot/grünem Warnsignal für gleichmäßige Anziehkräfte oder Go/ No Go Teste
- 800 Daten können gespeichert werden, um wieder aufgerufen oder mit SPC übertragen zu werden
Mehr Details
Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte
- Kurze Bearbeitungszeit
- Einfache Kalibrierungsplanung
Mehr Details
Spezifikationen
| Genauigkeit: | ± 0,5 % , ± 1 Ziffer |
| Messfrequenz: | 30 mal pro Sekunde |
| Auswählbare Einheiten: | Pfund, Kilogramm oder Newton |
| Display: | 4-stelliges, 14mm hohes Display |
| Überlastungskapazität | 200% des Endwerts (blinkendes LED bei über 108% des Endwerts) Open-Collector Ausgabesignal |
| Nullung: | 10% der Kapazität |
| A/D Verwandler: | 16 Bit |
| Speicher: | Permanent, bis zu 960 Speicherungen, Spitzenwerte, Öffnuns- und Verschlussmoment |
| Sollwerte: | Min, Max (programmierbar), mit Ausgangssignal |
| Ausgangssignal: | RS232C (8,1,N,19200), analog ± 2V DC, Open collector 4x (+NG, Ok, -NG, OVL), max. 30V DC, 10mA, Mitutoyo Digimatic |
| Temperaturbereich: | 5-45°C |
| Luftfeuchtigkeit: | 85% relative Feuchte, maximal |
| Stromversorgung: | Aufladbare NiCd Batterie und/oder 230 V AC Adapter |
| Abmessungen | Display: 220x78x32mm (LxBxH) Sensor: 150x39mm (LxDurchm.) |
| Gewicht: | Messgerät: 440gr Sensor: 530 gr Komplettes Set: 2 kg |
| Garantie | 2 Jahre |
