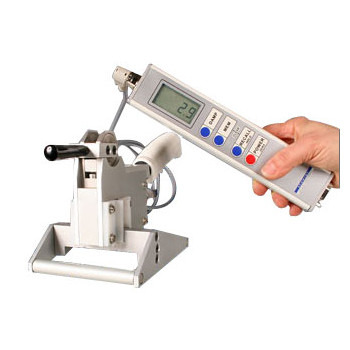

KXE Zugspannungsmesser für Kettspannung
Der KXE Kettspannungsmesser misst die Spannung an stillstehenden oder laufenden Webmaschinen. Die einzigartige Sensor-Konfiguration ist mit zwei 25 mm breiten Kugellagern ausgestattet, mit denen Fäden von 50 mm Breite gemessen werden können. Mithilfe des Fadeneinfangsystems bleibt die Messbreite konstant. Die Messwerte können von dem beleuchteten, digitalen Display abgelesen werden, zudem werden auch Mittel-, Minimum-, Maximum- und Peak-Werte gespeichert. Die zwei Schnittstellen (analog und digital) ermöglichen den Anschluss an einen PC und Linienschreiber, um die Werte zu übertragen. Mit dem PC-Programm "Tension Inspect" können die Messwerte angezeigt und gespeichert werden. Zudem lassen sich statistische Berechnungen ausführen.
Merkmale
- Handlicher Messkopf zum Messen von Fadenscharen an Web- und Schärmaschinen
- Der Sensor kann auch bei laufenden Maschinen einfach eingesetzt werden.
- Speichern von Mittel-, MIN-, MAX- und PEAK-Werten während einer vom Nutzer festgelegten Zeitspanne.
- 4 verschiedene Speichermodi zur Auswahl:
Modus S: Es werden nur statistische Werte pro Messreihe angezeigt
Modus L: Statistik plus 10 Anzeigewerte pro Messreihe
Modus C: Statistik plus 4000 Anzeigewerte beliebig aufgeteilt auf max. 255 Messreihen
Modus F: Wie C, jedoch mit schnellerer Messfrequenz (100 Hz = 100 Messwerte/s) - Mit hintergrundbeleuchteter LCD Anzeige zum besseren Ablesen
- Bei schwankenden Spannungen kann eine einstellbare, elektronische Dämpfung aktiviert werden.
- Gleichbleibende Messbreite der Fadenschar von 50 mm durch das Fadeneinfangsystem.
- Display kann um 180° nach links oder rechts gedreht werden - ideal bei schwer zugänglichen Stellen.
- 2 Schnittstellen:
Serielle Schnittstelle: (RS 232) zum Anschließen an einen Computer
Analoge Schnittstelle : (0 - 2 V) zum Anschließen an einen Linienschreiber - Speicher für max. 4000 Anzeigewerte, aufgeteilt auf max. 255 Messreihen und Statistik
| Model | Ranges | Resolution | |||
| KXE-20K | 0,50 - 20,00 daN | 0,01 daN | |||
| KXE-50K | 0,5 - 50,0 daN | 0,1 daN |

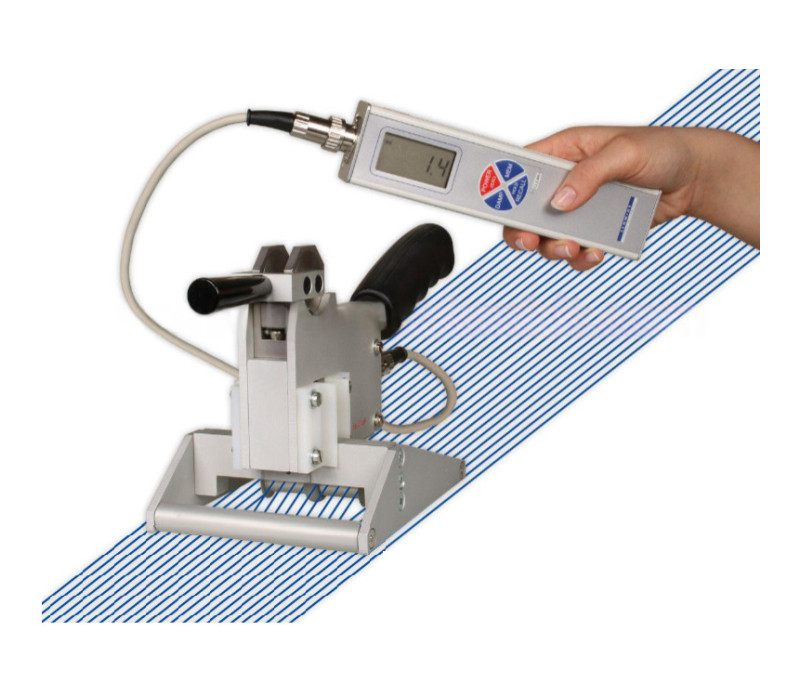

Der Hebel wird in Richtung des Haltegriffs geschwenkt, umden Messrahmen mit den Stützrollen nach obenzu bewegen. Der Messkopf wird so über die Fadenschargehalten, dass er parallel zu den Mess- undStützrollen läuft. Die Messrolle wird durch die Fadenschar geschoben, der Messkopf um 90° gedrehtund der Hebel nach vorne geschwenkt.
Die Lieferung umfasst:
- Zugspannungsmesser und Messkopf in Transportschachtel
- Batterie
- Anschlusskabel ETX-CC
- Software "Tension Inspect 2"
- Bedienungsanleitung
Spezifikationen
| Kalibrierung: | Gemäß SCHMIDT Herstellungsnormen |
| Genauigkeit: | für 10 % bis 90 % vom Messbereich: ±1 % Vollausschlag und ±1 Ziffert für den restlichen Messbereich: ±3 % Vollausschlag und ±1 Ziffer |
| Masseinheit: | daN |
| Überbereich: | 10 % Vollausschlag, ohne Genauigkeitsangabe |
| Überlastschutz | 150 % Vollausschlag |
| Messprinzip: | Dehnmessstreifen-Vollbrücke |
| Signalverarbeitung: | digitaler 16 bit A/D Wandler |
| Dämpfung: | elektronisch einstellbar (Mittelwertbildung) |
| Messfrequenz: | intern ca. 5 kHz |
| Anzeige: | 4-stelliges LCD, 11 mm hoch |
| Anzeigeintervall: | ca. 2 mal pro Sekunde |
| Speicher: | Max. 4000 Messwerte plus statistische Auswertung |
| Ausgangssignal analog: | 0 - 2 V DC (linearisiert) R(Last) > 1 kÙ ± ca. 1 % Wandlerfrequenz 100 Hz |
| Übertragungsfrequenz: | 1 bis max. 80 Messungen/s |
| Verbindungskabel: | Messkopf zur Anzeige: 1,5 m |
| Temperaturkoeffizient: | Steigerung: weniger als ±0,01 % Vollausschlag /C° |
| Temperaturbereich: | 10 - 45 °C |
| Luftfeuchtigkeit: | max. 85 % rel. Feuchte |
| Abschaltung: | nach ca. 3 min ohne Benutzung |
| Spannungsversorgung: | 9 V E-Block, z. B. Long-Life 9 V Lithium (ca. 80 Stunden Dauerbetrieb) |
| Gehäusematerial: | Aluminiumprofil mit Kunststoffmantel (PVC) |
| Gehäuseabmessungen: | 230 x 45 x 48 mm (LxBxH) |
| Gewicht netto: | ca. 370 g |
| Messrollen: | 2 Rollen á 22 mm (kugelgelagert), insgesamt 50 mm |
| Stützrollenbreite: | 100 mm (kugelgelagert) |
| Hubverstellung Auflagerahmen: | 24 mm |
| Material: | eloxiertes Aluminium |
| Abmessungen Auflagerahmen: | 110 x 140 mm |
| Gewicht netto: | ca. 1000 g |
| Gesamtgewicht brutto: | ca. 1900 g |
